一、前言

YOLOv13于2025年6月重磅发布，提出了一种基于超图增强自适应视觉感知 的全新架构，这彻底跳脱了YOLOv12所依赖的注意力机制和YOLOv11及更早版本的卷积范式。该模型通过引入超图理论来建模复杂的全局高阶语义关联，在显著提升目标检测准确性的同时，巧妙地控制了计算开销，维持了出色的实时推理性能。

本文将深入解析YOLOv13的架构创新，重点介绍其自适应超图相关性增强（HyperACE）机制和全流程聚合分发（FullPAD）范式，如何通过轻量化设计实现效率与精度的双重突破，然后详细展示如何将YOLOv13模型通过PNNX转换并部署到NCNN框架，实现高性能目标检测。

YOLOv13代码仓库： https://github.com/iMoonLab/yolov13
YOLOv13论文： https://arxiv.org/abs/2506.17733
ncnn-android-yolov13： https://github.com/LeeeFu/ncnn-android-yolov13

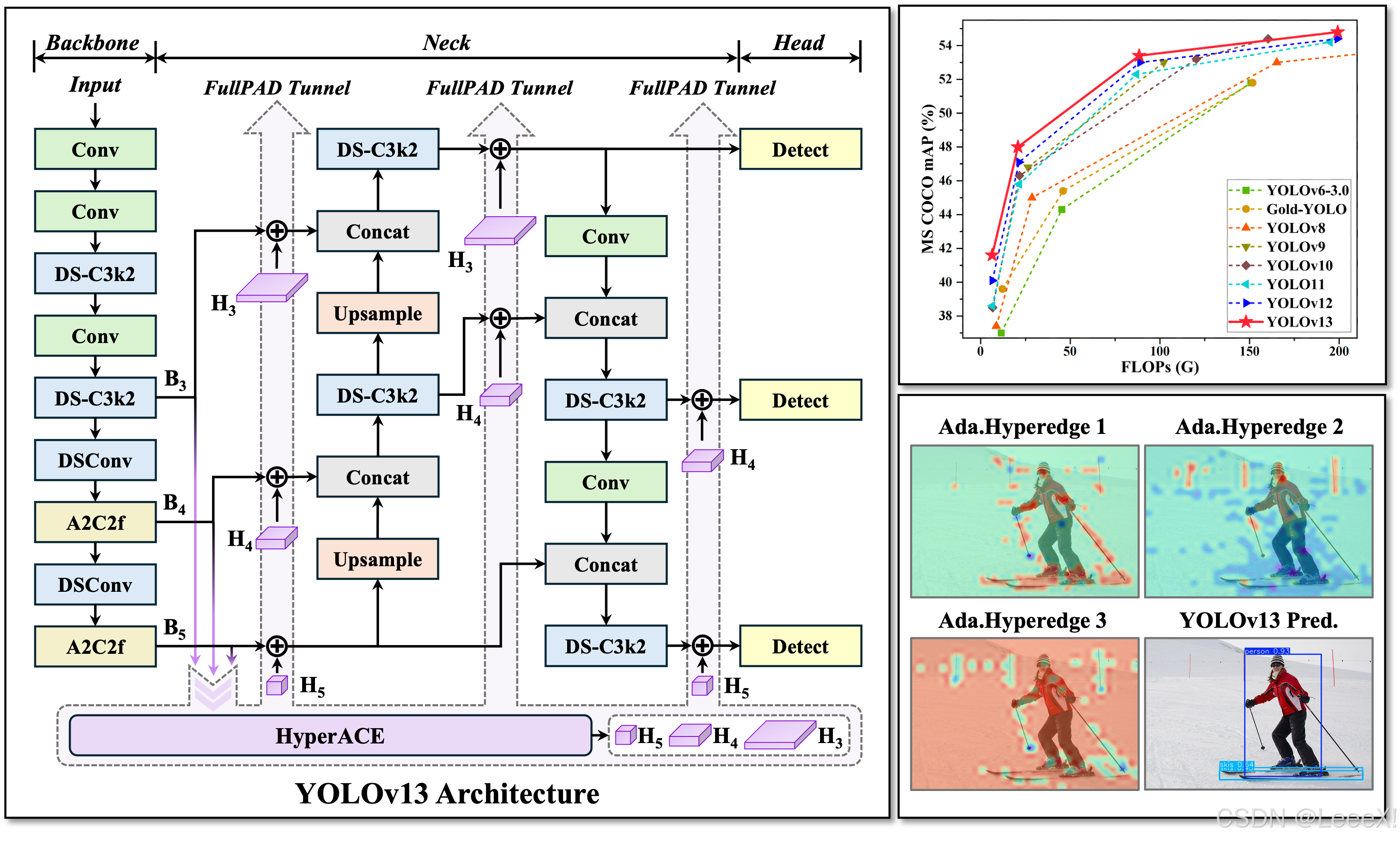

二、YOLOv13的核心创新

1. 自适应超图相关性增强（HyperACE）

在计算机视觉领域，无论是传统的卷积操作还是YOLOv12引入的区域注意力，都受限于局部信息聚合或成对（pairwise）像素关系建模 。它们难以捕捉图像中真实存在的、超越两两交互的多对多高阶语义关联 （例如，一辆车由车身、轮毂、车窗等多个部件协同构成）。YOLOv13通过引入自适应超图相关性增强（Hypergraph-based Adaptive Correlation Enhancement, HyperACE） 机制来解决这一根本性问题。

该机制将特征图中的像素视为顶点（vertices） ，并通过一个可学习的模块 动态生成超边（hyperedges） 。每条超边可以连接任意数量的顶点，从而一次性建模群组间的复杂关系。不同于依赖手工阈值构建超图的脆弱方法，HyperACE通过计算每个顶点对每条超边的连续参与度权重 ，形成了一个鲁棒且表达力强的关联矩阵。其内部采用"顶点→超边聚合"和"超边→顶点分发"的两阶段消息传递，实现了高效的全局特征融合，并通过线性复杂度优化确保了实时性。

在COCO数据集上，YOLOv13-N（Nano版本）实现了42.1% mAP，较YOLOv12-N的40.6% 提升了1.5% 。关键优势在于其高阶语义理解能力：可视化结果表明，YOLOv13能更准确地处理遮挡（如花瓶后的植物）、区分目标与阴影（如网球拍），并在复杂场景中产生更可靠的检测结果，误检率显著降低。

2. 全流程聚合与分发（FullPAD）范式

传统的YOLO架构遵循严格的单向信息流：骨干网络 → 颈部网络 → 检测头 。这种设计导致高层语义信息难以有效回溯至底层特征，造成小目标细节在深层网络中丢失。为了解决这一瓶颈，YOLOv13提出了全流程聚合与分发（Full-Pipeline Aggregation-and-Distribution, FullPAD） 范式。

该范式将HyperACE模块生成的、富含全局高阶语义的增强特征，通过可学习的门控融合机制 ，精准地反向注入 到网络的三个关键节点：骨干与颈部连接处 、颈部内部 以及颈部与检测头连接处 。这种"聚合-分发"的闭环设计，打破了单向信息流的壁垒，不仅极大地改善了梯度流动 ，缓解了梯度消失问题，还实现了全网络范围内的精细化信息协同 。实验表明，FullPAD范式使COCO小目标AP提升了2.3%，显著增强了模型对细节的感知能力。

3. 基于深度可分离卷积的全流程轻量化

为了在引入强大的HyperACE和FullPAD后依然保持模型的轻量与高效，YOLOv13设计了一系列基于DSConv的新型轻量化模块：

DS-Bottleneck：作为基础单元，使用深度卷积进行通道内滤波，再用点卷积进行跨通道融合，大幅减少参数。
DS-C3k /DS-C3k2：将DS-Bottleneck嵌入到CSP结构中，替代了传统的C3k2模块，成为骨干和颈部网络的基本构建块。这些模块在几乎不损失精度的前提下，显著降低了计算复杂度。
轻量化检测头：检测头部分同样采用深度可分离卷积进行重构，进一步压缩了模型体积。

三、YOLOv13性能基准

了解架构革新后，我整理了官方YOLO13和YOLOv12的测试数据，做成下面这个对比表。下表基于COCO val2017数据集，在相同硬件配置下对比YOLOv13与YOLOv12各尺寸模型的性能表现：

Model	size(pixels)	mAPval(50-95)	Speed T4(ms)	params(M)	FLOPs(G)
YOLOv12n	640	40.4	1.60	2.5	6.0
YOLOv13n	640	42.1	1.97	2.2	4.8
YOLOv12s	640	47.6	2.42	9.1	19.4
YOLOv13s	640	48.0	3.20	9.0	20.8
YOLOv12m	640	52.5	4.27	19.6	59.8
YOLOv13m	640	53.5	5.10	18.5	60.0
YOLOv12l	640	53.8	5.83	26.5	82.4
YOLOv13l	640	55.2	7.50	24.5	68.3
YOLOv12x	640	55.4	10.38	59.3	184.6
YOLOv13x	640	56.8	13.80	55.0	152.6

几个关键发现：

YOLOv13-N比YOLOv12-N高1.5% mAP，同时参数量和FLOPs更低。这证明了超图驱动的高阶建模在提升精度方面的巨大潜力。与竞品的对比与同类模型相比，YOLOv13展现出全面优势。与YOLO系列前代比较，所有尺寸模型均取得SOTA精度，且模型更轻量。定性分析显示YOLOv13在复杂场景（如密集、遮挡）和小目标检测上具有显著优势，能有效区分易混淆目标。

目前，YOLOv13主要专注于目标检测任务。虽然其架构设计为未来扩展（如分割、姿态估计）奠定了良好基础，但官方尚未发布相关模型。对于需要多功能一体的用户，YOLOv11或YOLOv12仍是更全面的选择。

四、环境搭建（windows版本）

注：利用Anaconda来搭建windows基础环境，YOLOv13推荐python3.11、pyTorch 2.4.1、torchvision 0.19.1、torchaudio 2.4.1 ultralytics 8.3.63 一定要在cuda12以上的环境，适配后面的flash-attention包

1、基础环境搭建

bash 复制代码

#1. 创建虚拟环境
conda create -n yolov13 python=3.11

#2. 进入虚拟环境
conda activate yolov13

#3. 下载YOLOv13源码
git clone https://github.com/iMoonLab/yolov13.git

#4. 下载预训练权重
wget https://github.com/iMoonLab/yolov13/releases/download/yolov13/yolov13n.pt
wget https://github.com/iMoonLab/yolov13/releases/download/yolov13/yolov13s.pt

#5. 安装pytorch（GPU）,如果网速比较慢，我们也可以科学上网下载后，进行离线安装
pip install torch==2.4.1 torchvision==0.19.1 torchaudio==2.4.1 --index-url https://download.pytorch.org/whl/cu124

离线安装包下载地址：http://download.pytorch.org/whl/torch_stable.html

也可以通过离线安装方式，但可能存在最新的包名找不到的问题

打开链接后，我们找到以下对应版本，torch2.4.1, torchvision0.19.1，torchaudio==2.4.1，依次下载后，在环境中进行pip install 安装

顺序以此是：torch -->torchvision-->trochaudio

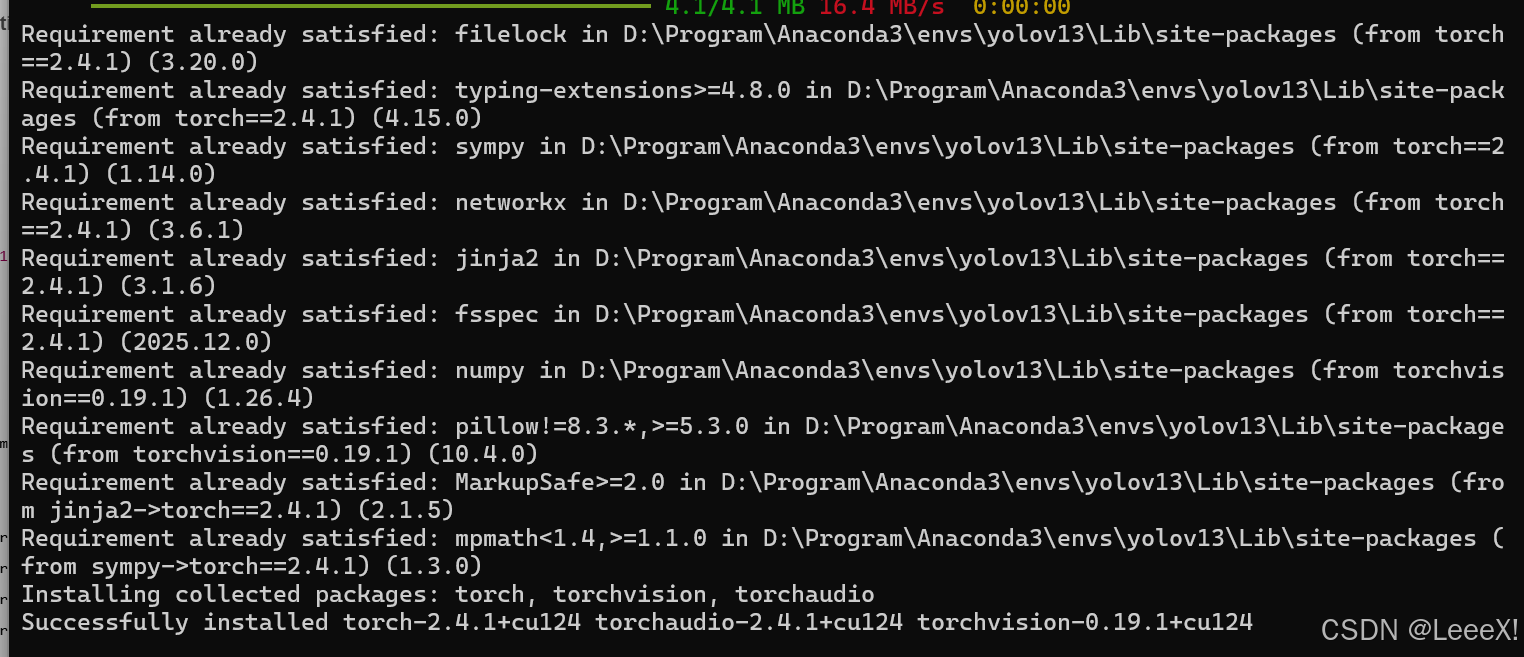

按照以上方式，在环境中成功安装torch相关工具

2. requirements.txt安装

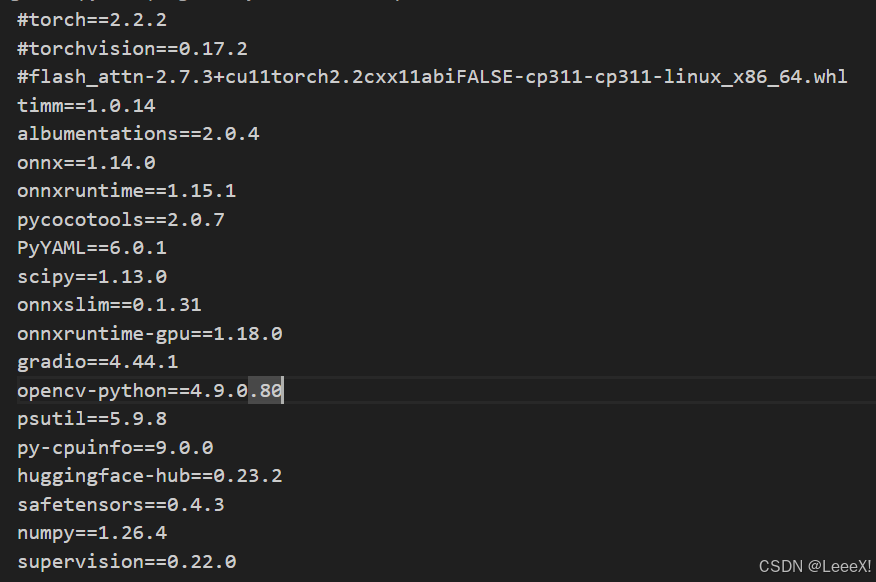

进入yolov13-main 这个文件夹，将前三行给注释掉，因为torch相关的我们已经手动完成安装，以及flash_attn组件是linux版本，我们windows上的需要手动安装。

之后进行安装

bash 复制代码

#下载比较慢的话，可以添加镜像源
pip install -r requirements.txt
pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple
pip install -e .

3. 安装flash-attention

flashAttention是高效、内存优化的注意力机制的实现方式，能显著加速 Transformer 或注意力模块的计算，并降低 GPU 显存占用。

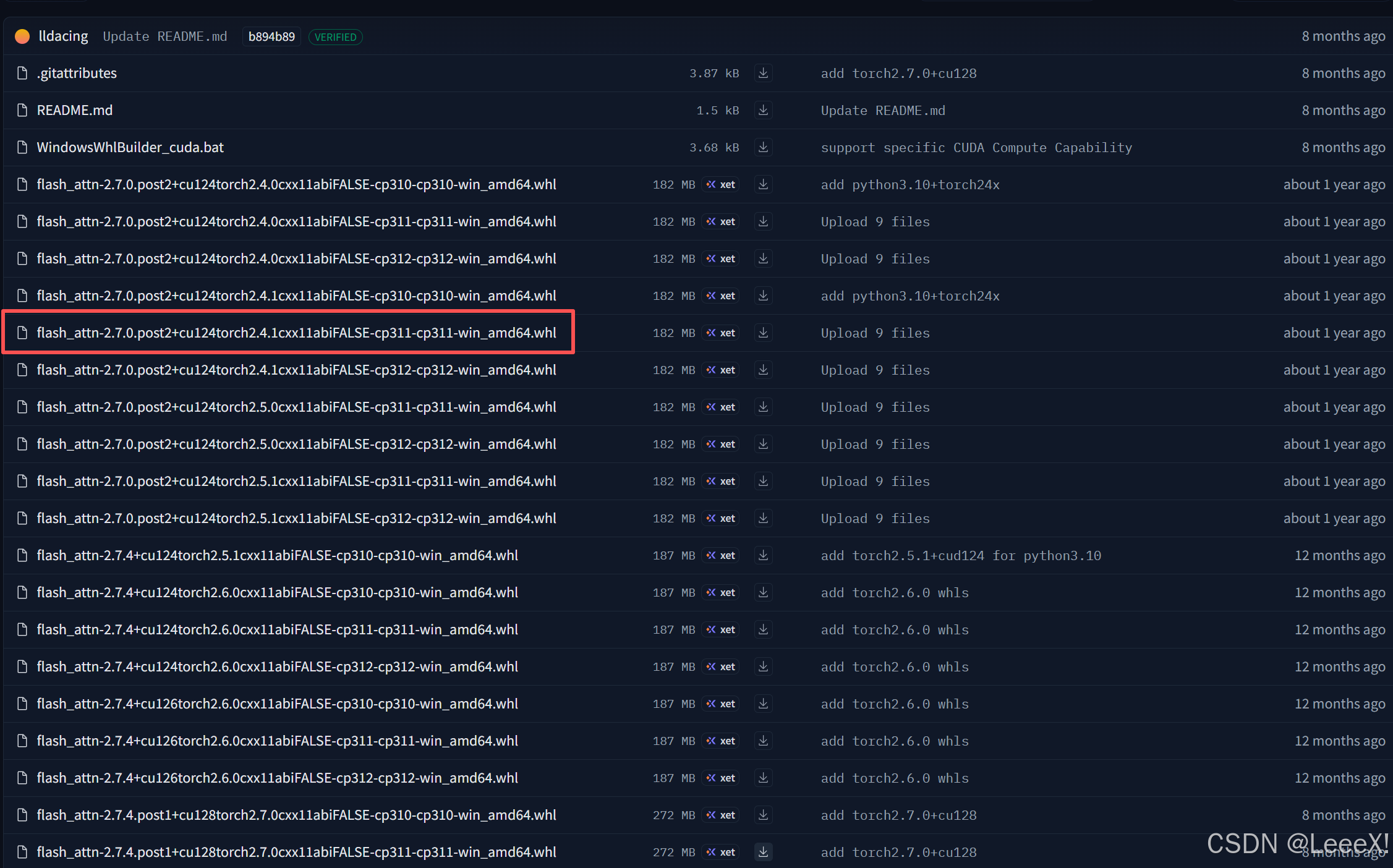

进入flash-attention，选中相对应版本，下载完成之后需要本地安装，复制到yolov13-main文件夹中，cd到yolov13-main文件夹后，进行安装。

bash 复制代码

pip install flash_attn-2.7.0.post2+cu124torch2.4.1cxx11abiFALSE-cp311-cp311-win_amd64.whl

安装完成之后，我们通过下面代码来校验环境，看是否存在问题，如果都可以正常输出，则没有问题

python 复制代码

import torch
print("PyTorch version:", torch.__version__)
print("CUDA available:", torch.cuda.is_available())
print("CUDA version used to build PyTorch:", torch.version.cuda)
from flash_attn import flash_attn_func
print("✅ flash_attn imported successfully!")

4. 环境验证

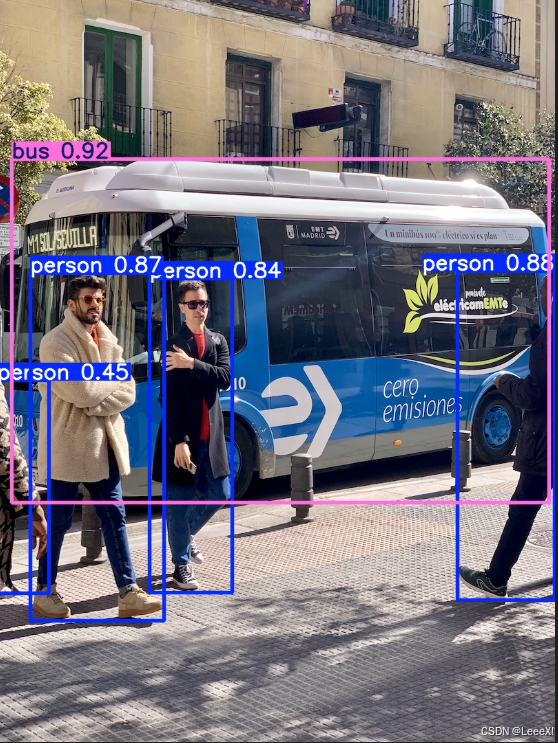

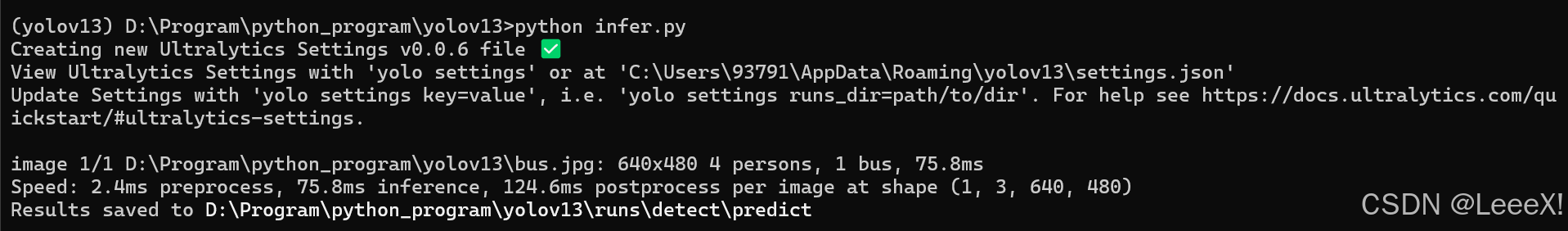

在yolov13-main文件夹中创建一个infer.py脚本，加载检测预训练权重，确保环境没有问题

python 复制代码

from ultralytics import YOLO

model = YOLO('yolov13{n/s}.pt')
model.predict(source='bus.jpg',save=True)

五、量化流程

1. 在上述环境中安装量化依赖库

bash 复制代码

pip install -U pnnx ncnn

2. 导出 yolov13 torchscript

bash 复制代码

yolo export model=yolov13n.pt format=torchscript

一定要将生成的.torchscript后缀的模型单独放置文件夹，后面步骤会生成比较多的文件

3. 转换静态尺寸输入的 torchscript

bash 复制代码

pnnx yolov13n.torchscript

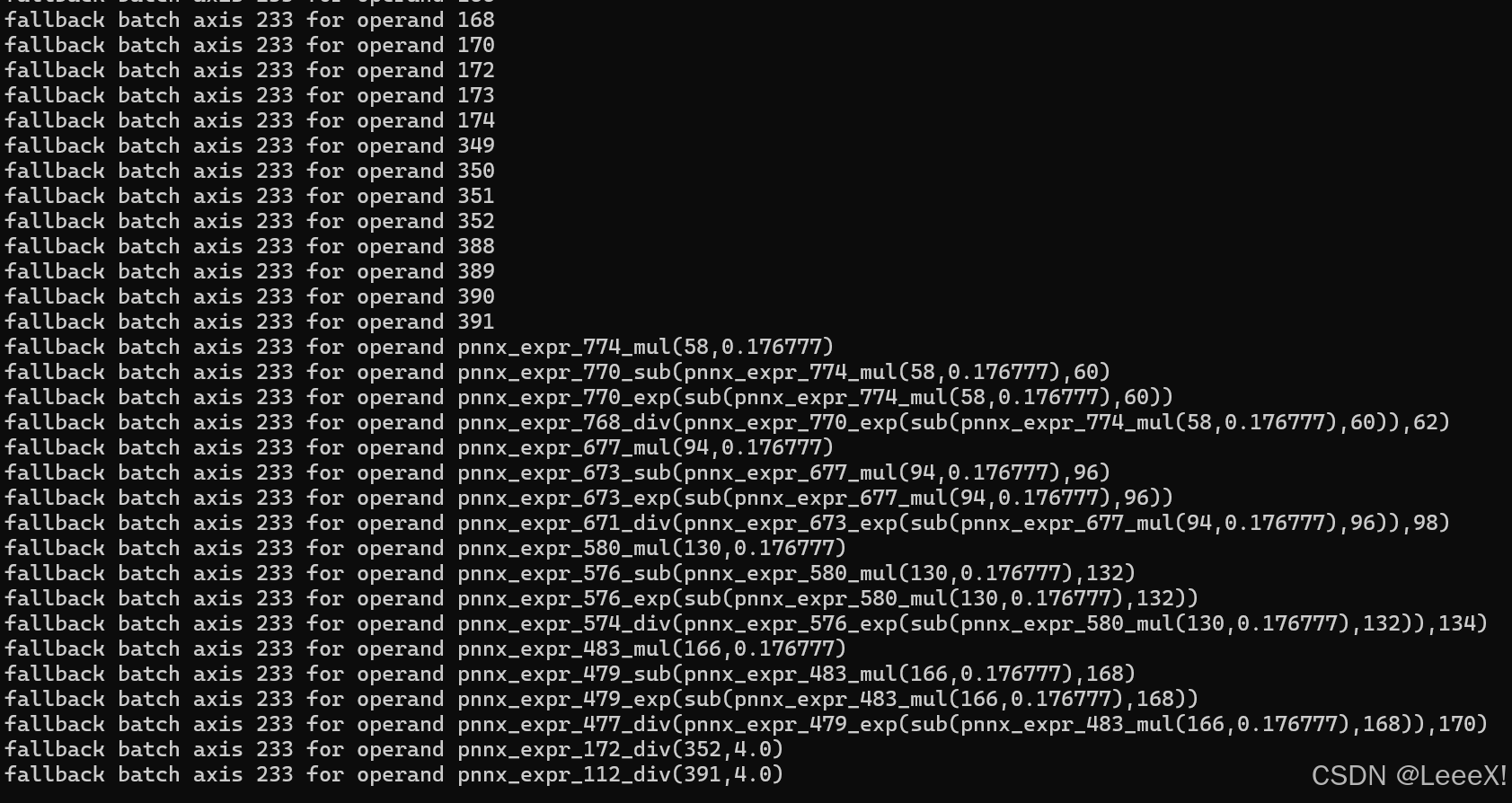

在进行转换时，会出现一些警告，提示强制将所有1维tensor（shape.size() == 1）的batch轴设置为233，和对于所有经过batch轴推断过程后仍然没有设置__batch_index参数的operand，作为最后的fallback，将其batch轴设置为233，经过测试，对于后面结果暂时还没有影响...

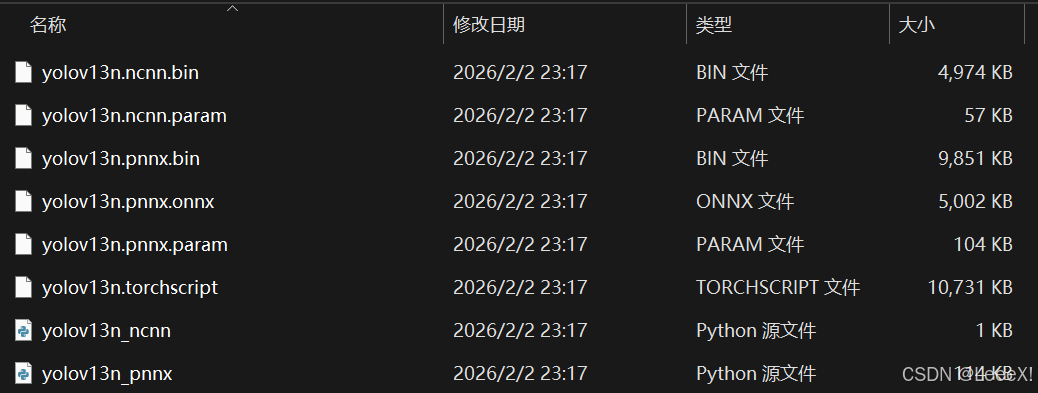

之后会生成以下多个文件

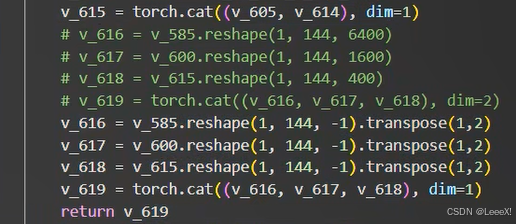

4. 修改 yolov13n_pnnx.py 模型脚本，支持动态尺寸输入

修改复杂的后处理部分，避免冗余计算，用外部ncnn去实现后处理

python 复制代码

         # v_616 = v_585.reshape(1, 144, 6400)
        # v_617 = v_600.reshape(1, 144, 1600)
        # v_618 = v_615.reshape(1, 144, 400)
        # v_619 = torch.cat((v_616, v_617, v_618), dim=2)
        v_616 = v_585.reshape(1, 144, -1).transpose(1,2)
        v_617 = v_600.reshape(1, 144, -1).transpose(1,2)
        v_618 = v_615.reshape(1, 144, -1).transpose(1,2)
        v_619 = torch.cat((v_616, v_617, v_618), dim=1)
        return v_619

5. 注意力模块，修改支持动态尺寸输入

yolov13算法中，model.6 和 model.8 阶段中的共 8 个自注意力块（每个阶段 4 个，注意力计算中使用了硬编码的 reshape(4, 400, 128) 或 reshape(1, 20, 20, 128) 等操作，模型被"固化"在了示例输入的尺寸上，无法处理其他分辨率的图像，我们需要去改变这些硬编码。
1. 引入动态变量

python 复制代码

#==在 model.6 阶段开始 (处理 v_39 之后) ==
B, _, H, W = v_39.shape
seq_len = H * W
num_heads_6 = 2
head_dim_6 = 32

#==在 model.8 阶段开始 (处理 v_191 之后) ==
B, _, H, W = v_191.shape
seq_len = H * W
num_heads_8 = 4
head_dim_8 = 32

2. 批量替换 reshape

在 model.6 的4个注意力块中：
查找： .reshape(4, 2, 32, 400) （更改12个地方）
替换：.reshape(B, num_heads_6, head_dim_6, seq_len)

查找： .reshape(4, 400, 128)（更改4个地方）
替换：.reshape(B, seq_len, 128)

查找： .reshape(4, 400, 64)（更改4个地方）
替换：.reshape(B, seq_len, 64)

查找： .reshape(1, 40, 40, 64)（更改4个地方）
替换：.reshape(B, H, W, 64)

在 model.8 的4个注意力块中：
查找： .reshape(1, 4, 32, 400)（更改12个地方）
替换：.reshape(B, num_heads_8, head_dim_8, seq_len)

查找： .reshape(1, 20, 20, 128)（更改4个地方）
替换：.reshape(B, H, W, 128)

6. HGNN模块，修改支持动态尺寸输入

model.9_branch1 和 model.9_branch2 中的 HGNN （超图神经网络）模块，由于维度固定，无法支持动态输入，我们进行以下调整：
1. 引入动态推导节点数与维度

python 复制代码

#==处理 model_9_branch1_cv1_conv 之前 ==
B, _, H, W = v_331.shape
N = H * W          # 动态节点数
E = 4              # 超边数量（由 context_net 输出维度 256 = 4×64 推断）
D = 64             # 特征维度
D_sub = 16         # 子空间维度

2. 硬编码值替代

.reshape(1, 4, 64) 替换为 .reshape(B, E, D)

.reshape(1, 1600, 4, 16) 替换为 .reshape(B, N, E, D_sub)

.reshape(1, 4, 4, 16) 替换为 .reshape(B, E, E, D_sub)

.reshape(4, 1600, 16) 替换为 .reshape(B * E, N, D_sub)

.reshape(4, 4, 16) 替换为 .reshape(B * E, E, D_sub)

.reshape(1, 4, 1600, 4) 替换为 .reshape(B, E, N, E)

.reshape(1, 64, 40, 40) 替换为.reshape(B, D, H, W)

7. 重新导出 yolov13 torchscript

python 复制代码

python -c 'import yolov13n_pnnx; yolov13n_pnnx.export_torchscript()'
python -c 'import yolov13s_pnnx; yolov13s_pnnx.export_torchscript()'

8. 动态尺寸转换新 torchscript

python 复制代码

pnnx yolov13n_pnnx.py.pt inputshape=[1,3,640,640] inputshape2=[1,3,320,320]
pnnx yolov13s_pnnx.py.pt inputshape=[1,3,640,640] inputshape2=[1,3,320,320]

9. ncnn模型

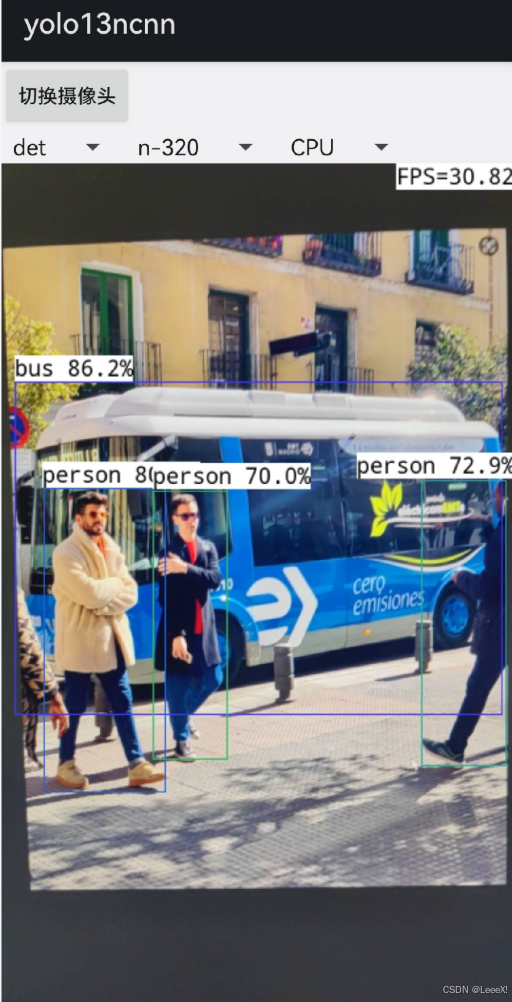

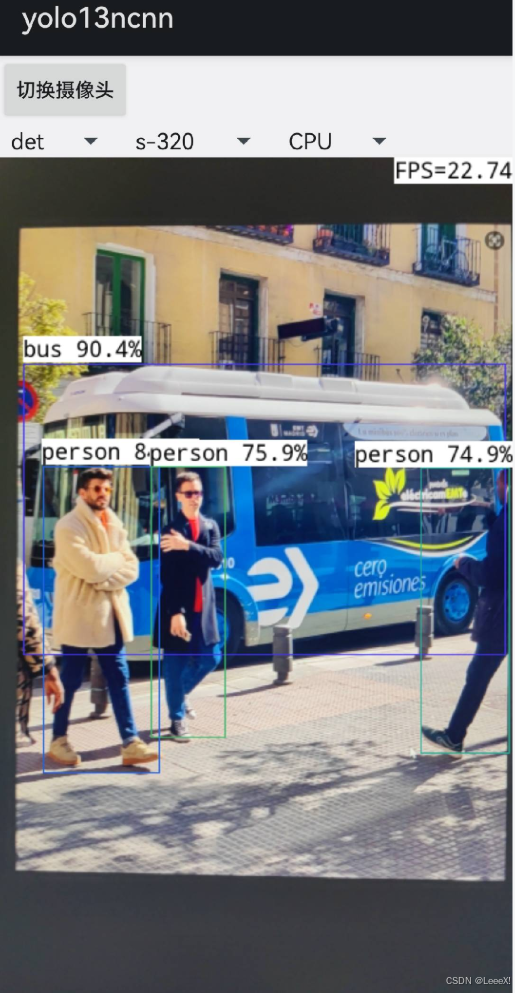

将模型放置到安卓工程进行推理

python 复制代码

yolov13n_pnnx.py.ncnn.param、yolov13n_pnnx.py.ncnn.bin、yolov13s_pnnx.py.ncnn.param、yolov13s_pnnx.py.ncnn.bin
