前言
本文是博主基于24年电赛e题写出的关于红绿激光点检测的opencv摄像头实时监测代码。
激光点检测是计算机视觉在互动投影、激光定位等场景的典型应用，普通的轮廓检测易受噪声、光照干扰导致坐标抖动，本文以「稳定激光点检测器」为例，讲解如何通过HSV 颜色分割 + 形态学操作 + 时间滤波实现高鲁棒性的激光点定位，适合初学者理解视觉检测的抗干扰优化思路。
目录
[1. 摄像头曝光配置（apply_auto_exposure）](#1. 摄像头曝光配置（apply_auto_exposure）)
[2. HSV 掩码生成（hsv_mask）](#2. HSV 掩码生成（hsv_mask）)
[3. 激光点中心查找（find_center）](#3. 激光点中心查找（find_center）)
[4. 时间滤波（stable_center）](#4. 时间滤波（stable_center）)
[五、调试技巧（解决 90% 的问题）](#五、调试技巧（解决 90% 的问题）)
[1. 关键参数调优](#1. 关键参数调优)
[2. 常见问题与解决方案](#2. 常见问题与解决方案)
[1. 激光点检测的通用流程](#1. 激光点检测的通用流程)
[2. 抗干扰优化的核心思路](#2. 抗干扰优化的核心思路)
[3. 进阶扩展方向](#3. 进阶扩展方向)
论文投稿：
第九届大数据与应用统计国际学术研讨会（ISBDAS 2026）
大会时间：2026年3月6-8日
大会地点：中国广州
一、核心原理
本工具的核心是「精准分割 + 稳定滤波」，解决激光点检测中 "易抖动、易误识别" 的问题，整体逻辑分为三步：
- 颜色精准分割：将图像转为 HSV 空间，通过颜色范围掩码提取红绿激光点区域，排除背景干扰；
- 形态学降噪：通过闭运算 + 开运算消除掩码中的小噪声，强化激光点轮廓；
- 时间滤波稳定：记录多帧激光点坐标，通过均值滤波过滤抖动，输出稳定的坐标。
关键概念解析
| 概念 | 作用 |
|---|---|
| HSV 颜色空间 | 相比 BGR 更易区分颜色，通过 H（色调）精准定位红绿激光，不受亮度干扰 |
| 形态学操作 | 闭运算填充激光点内部空洞，开运算消除背景小噪声，强化激光点轮廓 |
| 时间滤波 | 缓存多帧坐标，仅当连续多帧坐标距离相近时输出均值，避免单点抖动 / 误识别 |
| 圆形度筛选 | 通过轮廓面积与最小外接圆面积的比值，筛选圆形激光点，排除不规则噪声 |
二、环境准备
仅需 OpenCV 和 NumPy 两个核心库，执行以下命令安装：
bash
pip install opencv-python numpy三、核心代码实现（完整注释版）
以下是带详细注释的完整代码，保留核心逻辑的同时，通过注释拆解每个模块的作用：
python
import cv2
import numpy as np
from collections import deque # 用于缓存历史坐标的双向队列
class StableLaserDetector:
def __init__(self, history_len=3):
"""
初始化激光检测器
:param history_len: 时间滤波的历史帧数（越大越稳定，延迟越高）
"""
# 缓存红绿激光点的历史坐标（最多保存history_len帧）
self.h_green = deque(maxlen=history_len) # 绿色激光坐标缓存
self.h_red = deque(maxlen=history_len) # 红色激光坐标缓存
self.show_debug = False # 调试窗口开关（d键切换）
# ---------- 摄像头参数配置 ----------
def apply_auto_exposure(self, cap):
"""
设置摄像头曝光参数，降低环境光对激光点的干扰
:param cap: 摄像头对象
"""
cap.set(cv2.CAP_PROP_AUTO_EXPOSURE, 0.25) # 关闭自动曝光
cap.set(cv2.CAP_PROP_EXPOSURE, -7) # 手动设置曝光值（负数越小曝光越低）
# ---------- 形态学操作：掩码优化 ----------
def hsv_mask(self, hsv, lower, upper):
"""
生成HSV颜色掩码，并通过形态学操作优化
:param hsv: HSV格式图像
:param lower: HSV下限（如绿色：[40,80,80]）
:param upper: HSV上限（如绿色：[85,255,255]）
:return: 优化后的二值掩码（激光点为白色，背景为黑色）
"""
# 1. 生成初始颜色掩码
mask = cv2.inRange(hsv, lower, upper)
# 2. 闭运算：填充激光点内部的小空洞（迭代2次）
mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, np.ones((3,3), np.uint8), iterations=2)
# 3. 开运算：消除背景的小噪声点（迭代1次）
mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, np.ones((3,3), np.uint8), iterations=1)
return mask
# ---------- 辅助：绘制HSV颜色范围色带 ----------
def hsv_range_to_bgr_bar(self, lower, upper, bar_h=20, bar_w=300):
"""
将HSV颜色范围转换为可视化色带（便于调试颜色范围）
:param lower/upper: HSV范围
:param bar_h/bar_w: 色带高/宽
:return: BGR格式的色带图像
"""
# 生成H通道渐变，S/V固定为255/200
h = np.linspace(lower[0], upper[0], bar_w).reshape(1, bar_w).astype(np.uint8)
s = np.full((1, bar_w), 255, dtype=np.uint8)
v = np.full((1, bar_w), 200, dtype=np.uint8)
# 转换为BGR格式
bar = cv2.cvtColor(cv2.merge([h, s, v]), cv2.COLOR_HSV2BGR)
return cv2.resize(bar, (bar_w, bar_h), interpolation=cv2.INTER_NEAREST)
def draw_hsv_bars(self, img):
"""在图像左上角绘制红绿激光的HSV范围色带"""
# 生成绿色/红色HSV范围色带
bar_g = self.hsv_range_to_bgr_bar(np.array([40, 80, 80]), np.array([85, 255, 255]))
bar_r = self.hsv_range_to_bgr_bar(np.array([0, 100, 100]), np.array([10, 255, 255]))
# 绘制到图像左上角
img[0:20, 0:300] = bar_g # 绿色色带（0-20行）
img[20:40, 0:300] = bar_r # 红色色带（20-40行）
# 添加文字标注
cv2.putText(img, "GREEN RANGE", (310, 15), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0,255,0), 1)
cv2.putText(img, "RED RANGE", (310, 35), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0,0,255), 1)
# ---------- 核心：时间滤波（稳定坐标） ----------
def stable_center(self, history, new_pt, max_dist=10):
"""
时间滤波：仅当连续多帧坐标稳定时输出均值
:param history: 坐标缓存队列
:param new_pt: 当前帧检测到的坐标（None表示无）
:param max_dist: 坐标最大允许距离（超过则重置缓存）
:return: 稳定后的坐标（None表示未稳定）
"""
# 1. 当前帧无坐标：返回None
if new_pt is None:
return None
# 2. 缓存为空：初始化缓存，返回None（未稳定）
if not history:
history.append(new_pt)
return None
# 3. 与上一帧坐标距离过大：重置缓存，返回None
last = history[-1]
if last is None or np.linalg.norm(np.array(new_pt)-np.array(last)) > max_dist:
history.clear()
history.append(new_pt)
return None
# 4. 坐标稳定：加入缓存
history.append(new_pt)
# 5. 缓存满：返回均值（稳定坐标）；未满：返回None
return tuple(np.mean(history, axis=0).astype(int)) if len(history)==history.maxlen else None
# ---------- 主检测函数 ----------
def detect(self, frame):
"""
单帧激光点检测
:param frame: BGR格式的原始帧
:return: 绘制后的帧、绿色稳定坐标、红色稳定坐标
"""
# 1. 转换为HSV空间（颜色分割的基础）
hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
# 2. 生成红绿激光的掩码（红色分两段：0-10和160-179）
mask_g = self.hsv_mask(hsv, np.array([40, 80, 80]), np.array([85, 255, 255])) # 绿色掩码
mask_r1 = self.hsv_mask(hsv, np.array([0, 100, 100]), np.array([10, 255, 255])) # 红色掩码1
mask_r2 = self.hsv_mask(hsv, np.array([160, 100, 100]), np.array([179, 255, 255]))# 红色掩码2
mask_r = cv2.bitwise_or(mask_r1, mask_r2) # 合并红色掩码
# 内部函数：从掩码中查找激光点中心
def find_center(mask, min_area):
"""
从掩码中找到激光点中心（筛选圆形、大轮廓）
:param mask: 二值掩码
:param min_area: 最小轮廓面积（过滤小噪声）
:return: 激光点中心坐标 (x,y)，无则返回None
"""
# 查找外部轮廓
cnts, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
best = None
max_area = 0
for c in cnts:
area = cv2.contourArea(c)
if area < min_area: # 过滤小轮廓
continue
# 计算最小外接圆（激光点近似圆形）
(x, y), r = cv2.minEnclosingCircle(c)
# 计算圆形度（面积/外接圆面积，越接近1越圆）
circularity = area / (np.pi * r * r + 1e-6)
if circularity > 0.5: # 筛选圆形轮廓（激光点特征）
if area > max_area: # 保留最大的圆形轮廓
max_area = area
best = (int(x), int(y))
return best
# 3. 查找原始激光点坐标（未滤波）
g_raw = find_center(mask_g, min_area=10) # 绿色激光最小面积10
r_raw = find_center(mask_r, min_area=30) # 红色激光最小面积30（可根据实际调整）
# 4. 时间滤波，得到稳定坐标
g_stable = self.stable_center(self.h_green, g_raw)
r_stable = self.stable_center(self.h_red, r_raw)
# 5. 绘制检测结果
out = frame.copy()
# 绘制绿色/红色稳定激光点
for pt, color in [(g_stable, (0,255,0)), (r_stable, (0,0,255))]:
if pt:
cv2.circle(out, pt, 6, color, 2) # 绘制圆形标记
# 绘制坐标文字（G/R + 坐标）
cv2.putText(out, f"{'G' if color[1]==255 else 'R'}{pt}",
(pt[0]+10, pt[1]), cv2.FONT_HERSHEY_SIMPLEX, 0.5, color, 1)
# 6. 调试窗口（可选）
if self.show_debug:
# 掩码转BGR，便于绘制色带
dbg_g = cv2.cvtColor(mask_g, cv2.COLOR_GRAY2BGR)
dbg_r = cv2.cvtColor(mask_r, cv2.COLOR_GRAY2BGR)
# 绘制HSV色带
self.draw_hsv_bars(dbg_g)
self.draw_hsv_bars(dbg_r)
# 显示调试窗口
cv2.imshow("debug_green", dbg_g)
cv2.imshow("debug_red", dbg_r)
return out, g_stable, r_stable
# ------------------ 主程序：摄像头实时检测 ------------------
def main():
# 1. 初始化摄像头（1=外接，0=内置，根据实际调整）
cap = cv2.VideoCapture(1)
if not cap.isOpened():
print("错误：无法打开摄像头！")
return
# 2. 初始化激光检测器（历史帧数=3）
detector = StableLaserDetector(history_len=3)
# 3. 设置摄像头曝光参数（降低环境光干扰）
detector.apply_auto_exposure(cap)
print("操作说明：按 d 打开/关闭调试窗口，按 q 退出")
# 4. 实时检测循环
while True:
# 读取摄像头帧
ok, frame = cap.read()
if not ok:
print("错误：无法读取摄像头帧！")
break
# 镜像翻转（解决摄像头画面左右颠倒）
frame = cv2.flip(frame, 1)
# 激光点检测
vis, g, r = detector.detect(frame)
# 显示检测结果
cv2.imshow("Laser Detector", vis)
# 打印稳定的激光点坐标（可选）
if g:
print("绿色激光坐标：", g)
if r:
print("红色激光坐标：", r)
# 按键处理
key = cv2.waitKey(1) & 0xFF
if key == ord('q'): # 按q退出
break
if key == ord('d'): # 按d切换调试窗口
detector.show_debug = not detector.show_debug
if not detector.show_debug: # 关闭调试窗口
cv2.destroyWindow("debug_green")
cv2.destroyWindow("debug_red")
# 5. 释放资源
cap.release()
cv2.destroyAllWindows()
if __name__ == "__main__":
main()四、核心模块解析
1. 摄像头曝光配置（apply_auto_exposure）
- 核心逻辑：关闭自动曝光，手动设置低曝光值；
- 作用：降低环境光亮度，让激光点在画面中更突出，避免过曝导致激光点 "糊掉"。

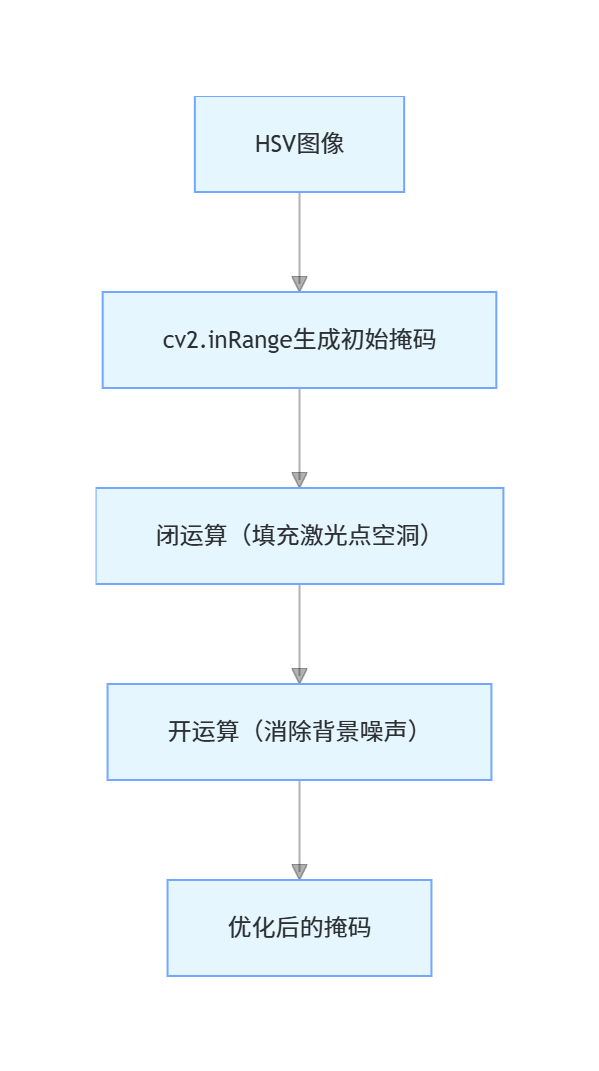

2. HSV 掩码生成（hsv_mask）
- 闭运算：先膨胀后腐蚀，填充激光点内部的小空洞，保证轮廓完整；
- 开运算：先腐蚀后膨胀，消除背景的小噪声点（如灰尘、光斑）。
3. 激光点中心查找（find_center）
- 核心筛选条件：
- 轮廓面积＞最小阈值（过滤小噪声）；
- 圆形度＞0.5（激光点近似圆形，排除不规则轮廓）；
- 关键操作：
cv2.minEnclosingCircle计算最小外接圆，通过面积比判断圆形度。
4. 时间滤波（stable_center）
这是 "稳定检测" 的核心，逻辑如下：
- 缓存为空：存入当前坐标，返回 None（未稳定）；
- 当前坐标与上一帧距离＞10 像素：重置缓存，返回 None（抖动 / 误识别）；
- 缓存满 3 帧：返回 3 帧坐标的均值（稳定坐标）；
- 缓存未满：返回 None（等待稳定）。
五、调试技巧（解决 90% 的问题）
1. 关键参数调优
| 参数 | 作用 | 调优建议 |
|---|---|---|
| HSV 颜色范围 | 精准分割激光点 | 打开调试窗口，调整 H 通道范围（如绿色 40-85→35-90） |
| 最小轮廓面积 | 过滤小噪声 | 激光点小→降低 min_area（如 10→5）；噪声多→提高 |
| 历史帧数（history_len） | 时间滤波稳定性 | 要求低延迟→设为 2；要求高稳定→设为 4-5 |
| 最大允许距离（max_dist） | 坐标抖动阈值 | 激光点移动快→提高到 15；移动慢→降低到 5 |
| 曝光值（-7） | 摄像头曝光强度 | 激光点过暗→提高（如 - 7→-5）；过曝→降低（-7→-9） |
2. 常见问题与解决方案
| 问题现象 | 原因分析 | 解决方案 |
|---|---|---|
| 检测不到激光点 | HSV 范围不对 / 曝光值过高 / 面积阈值高 | 调整 HSV 的 H/S/V 范围；降低曝光值；减小 min_area |
| 激光点坐标抖动 | 历史帧数太少 / 最大距离太大 | 增大 history_len（如 3→4）；减小 max_dist（如 10→5） |
| 误识别背景亮点 | 圆形度阈值低 / 面积阈值低 | 提高圆形度阈值（0.5→0.7）；增大 min_area；优化 HSV 范围 |
| 红色激光检测不全 | 未处理 HSV 红色第二段区间 | 确认 mask_r1 和 mask_r2 合并；微调第二段 H 范围（160-179） |
六、核心知识点总结

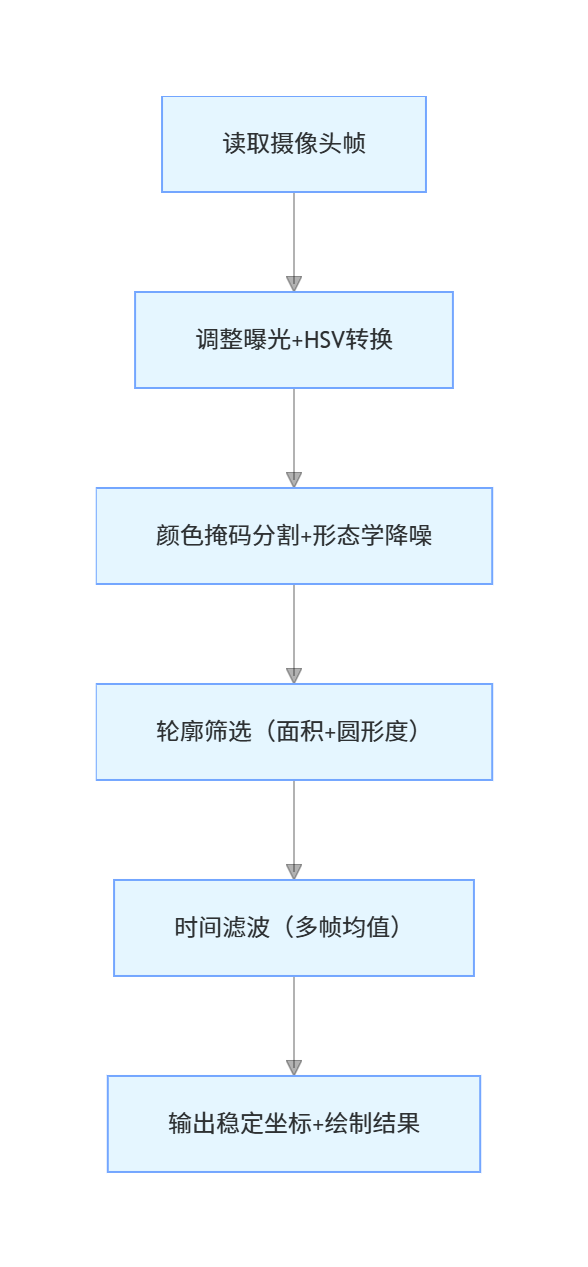

1. 激光点检测的通用流程
2. 抗干扰优化的核心思路
- 颜色域优化：使用 HSV 而非 BGR，通过色调（H）精准定位激光颜色，不受亮度干扰；
- 空间域优化：形态学操作消除噪声，轮廓筛选（面积 + 圆形度）排除非激光点；
- 时间域优化：多帧缓存 + 均值滤波，过滤单帧抖动，输出稳定坐标。
3. 进阶扩展方向
- 多颜色支持：新增蓝色激光检测（HSV 范围：100-120, 80-255, 80-255）；
- 动态 HSV 调整：通过滑动条实时调整 HSV 范围，无需修改代码；
- 激光轨迹绘制：缓存历史稳定坐标，绘制激光移动轨迹；
- 距离校准：将像素坐标转换为实际物理坐标（需摄像头标定）；
- 多目标区分：当多个激光点存在时，通过轮廓跟踪区分不同激光点。
七、学习收获
通过本案例的学习，可掌握 OpenCV 在 "精准目标检测 + 抗干扰优化" 的核心技巧：
- 摄像头参数（曝光）的手动配置方法；
- HSV 颜色空间的优势及颜色分割技巧；
- 形态学操作在降噪、轮廓强化中的应用；
- 时间滤波在稳定坐标输出中的核心逻辑；
- 基于轮廓的目标特征筛选（面积、圆形度）。
该案例的优化思路可迁移到其他视觉检测场景（如小球跟踪、颜色块定位），是 OpenCV 从 "能检测" 到 "稳定检测" 的关键学习内容。
