序言
在中压驱动芯片的选型中，电源适应性与控制逻辑的简洁性常常成为决定性的考量因素。EG2122 作为屹晶微电子250V驱动系列中的重要一员，在保持与EG2121相同的250V耐压和0.8A/1.2A驱动能力的基础上，做出了两项关键优化：显著拓宽的低压工作范围（VCC低至8V）和回归标准化的同相输入逻辑。这使得EG2122能够更好地适应电池供电系统及低压启动场景，同时大幅简化了软件控制的复杂度。本解析将聚焦于这两项核心改进，系统阐述其如何降低设计门槛、拓宽应用边界，并为工程师在追求高性价比与易用性的中压驱动项目中，提供一个兼具性能与便利性的优选方案。
一、芯片核心定位

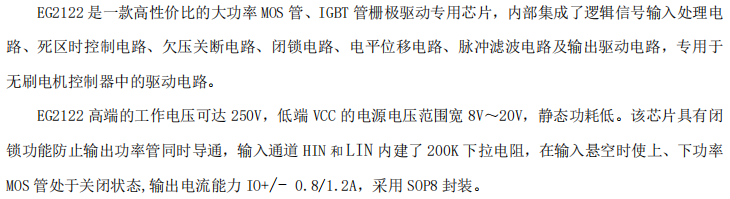

EG2122 是一款优化了电源适应性与接口易用性的中压半桥驱动芯片 。它在继承同系列250V耐压与均衡驱动能力的同时，通过降低VCC工作下限至8V并采用HIN/LIN双通道高电平有效 的标准逻辑，显著提升了在低压系统和简化控制架构中的适用性。
二、关键电气参数详解
电源电压特性（关键优势）：
-
VCC工作电压范围：8V 至 20V
显著拓宽的低压端（低至8V），使其能直接兼容更广泛的电源系统，如单节锂电池（3.0V-4.2V需升压后）或低压稳压源，增强了在便携式、电池供电设备中的适用性。
-
VCC开启/关断电压：7.1V / 6.8V（典型）
较低的欠压锁定(UVLO)阈值与仅0.3V的迟滞，使其能在更低的电源电压下可靠启动并稳定工作。
-
静态电流：<120μA
低静态功耗，有利于提升系统整体能效。
输入逻辑特性（标准化设计）：
- HIN与LIN均为高电平有效，均内置200kΩ下拉电阻。
高电平阈值：>2.8V
低电平阈值：<1.5V
逻辑兼容性： 采用最易理解的标准同相逻辑，与绝大多数MCU及PWM控制器接口无缝连接，无需特殊编程逻辑，极大降低了软件复杂度。
输出驱动能力：
- 拉电流能力（IO+）：0.8A
- 灌电流能力（IO-）：1.2A
与EG2121保持一致，提供均衡的驱动性能，适用于主流中功率MOSFET。

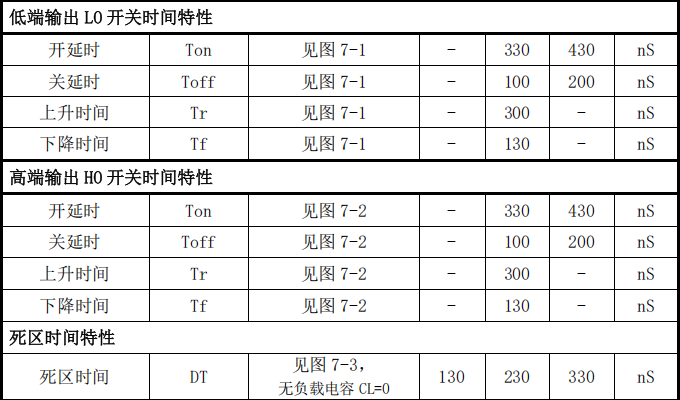

开关时间特性（典型值@VCC=15V, CL=10nF）：
- 开通延时（Ton）：330ns (HO/LO)
- 关断延时（Toff）：100ns (HO/LO)
- 上升时间（Tr）：300ns
- 下降时间（Tf）：130ns
- 内部死区时间：230ns（典型）
与EG2121相同，在安全与效率间取得良好平衡，支持较高频率的开关操作。
高压耐受能力：
- 高端悬浮电源耐压：250V
稳固定位于单相整流或中低功率三相整流的应用场景。
三、芯片架构与工作原理

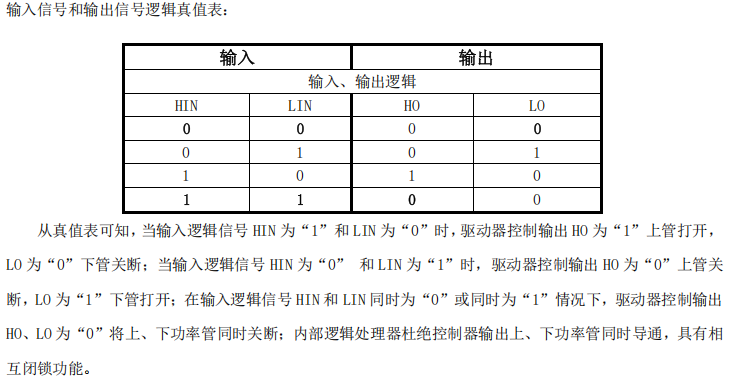

标准化互锁逻辑架构：

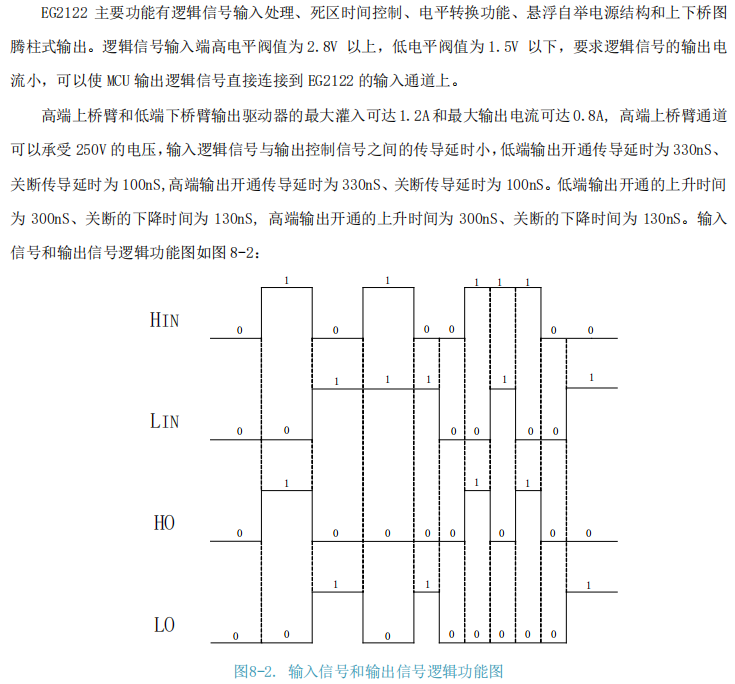

- EG2122采用直观的同相控制与互锁逻辑：
HIN=1， LIN=0 -> HO=1， LO=0 (上管开)
HIN=0， LIN=1 -> HO=0， LO=1 (下管开)
HIN=0， LIN=0 -> HO=0， LO=0 (全关)
HIN=1， LIN=1 -> HO=0， LO=0 (全关)
当输入信号相同时（同为高或低），输出强制全关，这一简洁的硬件互锁机制提供了基础的直通保护。
集成保护功能：
- 欠压保护(UVLO)： 监测VCC电压，确保工作电压充足。
- 闭锁电路： 防止上下管驱动信号重叠。
- 脉冲滤波： 增强抗干扰能力。
自举电源架构：
- 采用经典的外部自举二极管+电容方案，实现单电源供电。
四、应用设计要点
逻辑控制设计（极为简单）：
- 软件控制逻辑与常规思维完全一致：向HIN/LIN输出高电平即开启对应的高/低侧MOS管。
- 紧急停机实现： 将HIN和LIN同时置为低电平（或同时置为高电平），即可强制HO=LO=0，实现快速关断。
电源设计（充分利用低压优势）：
- 若系统主电源电压较低（如9V-12V），可直接为EG2122供电，无需额外的电压泵或升压电路，简化了电源架构。
- VCC去耦电容仍需重视：0.1μF陶瓷电容紧靠芯片，并建议并联10μF以上电解电容。
自举电路设计：
- 二极管(Db)： 选用快恢复二极管（如UF4007）。
- 电容(Cb)： 推荐0.1μF至1μF陶瓷电容（X7R），耐压需高于VCC最大值（20V）。
PCB布局规范：
- 驱动回路最小化： 确保HO、LO输出走线短而粗，栅极电阻靠近MOS管。
- 地线设计： 采用星形接地，清晰分离功率地与信号地。
- 自举回路紧凑： 自举电容和二极管应尽量靠近芯片的VB和VS引脚。
MOS管选型建议：
- 选择耐压≥300V-400V的MOS管以留有余量。
- 其栅极电荷(Qg)应匹配0.8A/1.2A的驱动能力，确保在目标开关频率下能完全开通和关断。
五、典型应用场景
低压供电的电机驱动器：
- 特别适合由12V或24V电池系统供电的电动滑板车、轻型电动车、机器人关节驱动等，其宽VCC范围优势明显。
宽输入电压范围的DC-DC电源：
- 在输入电压波动较大的工业或车载电源中，能保持稳定工作。
通用型无刷电机驱动器：
- 得益于标准化的控制逻辑，可快速适配各种开源或商用的电机控制板与算法。
高压快充移动电源：
- 在快充协议电路中驱动开关管。
成本敏感型变频器与功放：
- 在需要平衡性能、成本与开发简易性的应用中表现出色。
六、调试与故障处理
常见问题与对策：
芯片不启动或工作不稳定：
- 首要检查VCC电压： 确认其是否高于7.1V（开启阈值）。这是其相较于其他芯片（如EG2121）更需要注意的点，因为允许的VCC下限更低。
- 检查输入信号电平是否符合2.8V/1.5V的阈值要求。
输出逻辑异常：
- 可能性较低。 因其为标准逻辑，但仍需对照真值表，使用示波器验证HIN、LIN、HO、LO的对应关系。
高端驱动（HO）失效：
- 常规检查自举电路：二极管、电容及VB-VS电压。
- 确认LIN引脚在需要HO输出时是否为低电平（根据真值表）。
开关速度慢或波形差：
- 确认所驱动MOS管的Qg是否过大。
- 检查栅极电阻值是否过大。
- 评估300ns的上升时间是否成为系统频率瓶颈。
七、设计验证要点
低压启动与工作验证：
- 在最低设计电压（如8.5V）下进行上电、带载测试，验证芯片能否正常启动并稳定工作，这是发挥其宽电压优势的关键测试。
逻辑与互锁功能验证：
- 验证四种标准输入组合下的输出状态，特别是验证"11"和"00"输入时，是否可靠实现互锁（输出全低）。
动态性能测试：
- 测量实际死区时间，确认在230ns左右。
- 在额定负载下，观测栅极驱动波形质量，评估驱动能力。
自举电路压力测试：
- 在最高工作占空比和最低VCC电压的最恶劣条件下，测试自举电容电压的维持能力。
八、总结
EG2122 通过 "拓宽VCC范围至8V" 与 "采用标准同相输入逻辑" 两大务实改进，成功塑造了其高适应性、易用性的鲜明特点。
它在保持EG2121核心驱动性能（250V， 0.8A/1.2A ）的同时，有效降低了系统对电源电压的要求，并彻底消除了非常规逻辑带来的软件复杂性。
这使得EG2122成为从低压电池系统到标准工业电源、从快速原型开发到批量生产 的各类中压驱动项目的理想选择。
其设计哲学体现了对工程师友好和系统集成的深度考量。成功应用EG2122的关键在于充分利用其低压工作优势，并遵循稳健的功率电路布局原则。
文档出处
本文基于屹晶微电子 EG2122 芯片数据手册 V1.0 版本整理编写，并结合宽电压电源设计及标准化接口的应用经验。具体设计与参数请务必以官方最新数据手册为准，在实际应用中建议重点验证其低压端的启动与工作特性。
