DHCP中继配置实验

一、DHCP中继介绍：

1、DHCP中继用于在DHCP服务器和客户端之间转发DHCP报文。

2、当DHCP服务器与客户端不在同一个网段时，需要配置DHCP中继。3、对于DHCP客户端来说，DHCP中继就是DHCP服务器；对于DHCP服务器来说，DHCP中继就是DHCP客户端。

二、应用场景：

DHCP中继适用于用户网关设备众多且分布零散的大型网络。

为减少维护工作量，网络管理员不想在每个汇聚层交换机（用户网关）上都配置DHCP服务器功能，

而希望在核心层设备上配置DHCP服务器功能或在服务器区域部署一台专门的DHCP服务器。

此时，作为用户网关的汇聚层交换机上就需要配置DHCP中继功能，实现DHCP服务器与客户端之间的DHCP报文交互。

三、通信过程：

客户端可以和服务器端不在一个网络内，此时可以通过中继来完成，通信过程如下：

1、客户端发出发现报文广播。

2、中继设备根据自己配置的中继服务器，将此发现广播报文以单播的形式转发给服务器，

并将自己用来代理中继的接口的IP加在协议选项字段中。

3、服务器收到发现报文后，根据Relay agent IP选项的值，来检测自己的作用域是否包含此网段地址，

如果不包含，服务器将不做任何反应，包含则从作用域中拿出一个IP，然后发送ICMP Request报文

以确定此IP未被分配；确定此IP未被使用后，仍以单播的形式向中继设备发出Offer提供应答报文。

4、中继设备以单播的形式将收到的Offer报文转发给客户端。

5、客户端仍以广播的形式发送 Request请求报文。

6、中继设备以单播形式向服务器转发此报文。

7、服务器以单播形式应答此请求报文，分配IP地址选项等。

8、中继设备以单播形式向客户端转发此应答报文。

9、客户端收到报文，配置相关选项，通信完成。

10、客户端发送免费ARP宣告自己拥有了该IP地址同时检测是否有IP冲突。

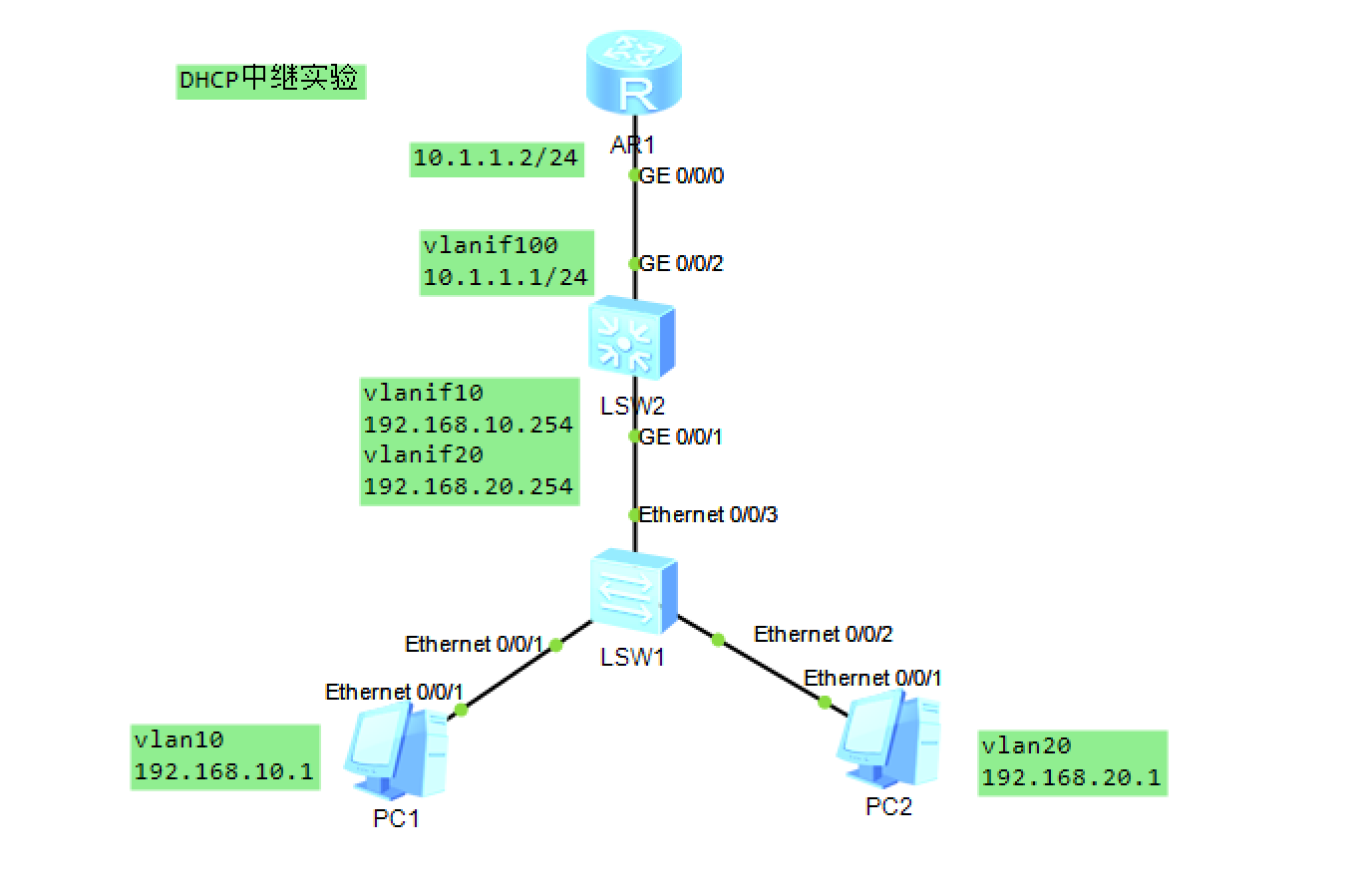

四、实验配置：

1、SW1配置：

复制代码

vlan batch 10 20
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20

2、SW2配置：

复制代码

vlan batch 10 20 100
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 100
#
interface Vlanif100
 ip address 10.1.1.1 255.255.255.0
#
dhcp enable
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select relay                                     //使能DHCP中继功能，缺省未使能
 dhcp relay server-ip 10.1.1.2                         //配置DHCP中继代理的DHCP服务器的IP地址
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 10.1.1.2

3、AR1配置：

复制代码

dhcp enable
#
interface GigabitEthernet0/0/0
 ip address 10.1.1.2 255.255.255.0
 dhcp select global                                            //使能接口采用全局地址池的DHCP服务器功能，缺省未使能
#
ip pool vlan10
 gateway-list 192.168.10.254                                   //配置为终端分配的网关地址
 network 192.168.10.0 mask 255.255.255.0                       //配置全局地址池的网段和掩码
 dns-list 8.8.8.8
#
ip pool vlan20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip route-static 192.168.10.0 255.255.255.0 10.1.1.1
ip route-static 192.168.20.0 255.255.255.0 10.1.1.1

五、实验验证：不同vlan的客户机分别获取到不同网段的IP。
