Linux 之设备驱动

1. 宏观理解

Linux设备驱动的核心是内核层对硬件设备的抽象与管控，是连接用户空间程序和底层硬件的桥梁。

向下（硬件管控）：驱动运行在内核态，拥有最高权限，直接操作硬件寄存器、中断控制器和DMA。
向上（接口抽象）：遵循"一切皆文件"的设计理念，将硬件抽象为 /dev 下的设备节点，为用户空间提供统一的标准文件接口（open/read/write/ioctl），从而屏蔽底层硬件差异。
中间（核心机制）：处理并发竞争（锁）、中断响应（上下半部）、内存映射等内核核心逻辑。

2. 设备驱动基础组成

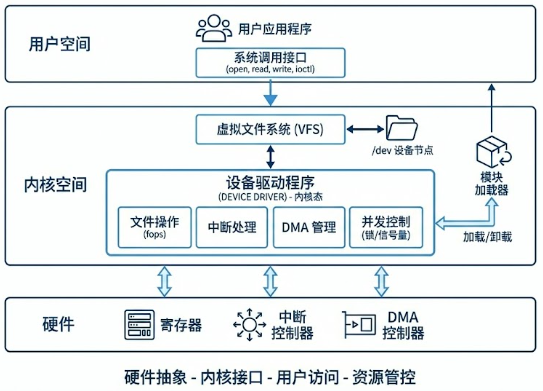

2.1 驱动核心架构分层

Linux设备驱动从上到下分为三层，层间职责清晰，解耦硬件与应用：

层级	核心职责	运行空间	关键接口/机制
用户层	通过设备文件访问硬件，无需关注硬件细节	用户态	open/read/write/ioctl/close（标准文件接口）
驱动层	硬件抽象、寄存器操作、中断处理、内核接口实现	内核态	file_operations、中断API、内存分配API
硬件层	物理硬件的寄存器、中断线、DMA通道等物理资源	硬件电路	寄存器, 中断线, DMA控制器等

2.2 设备标识体系

Linux通过设备号 和设备文件唯一标识硬件设备，内核通过设备号找到驱动，用户通过设备文件找到设备。

（1）设备号(dev_t): 32位整数

主设备号（Major）：高12位，标识设备所属的驱动类型（如字符设备主号1对应mem，主号8对应sd块设备），同一类设备共享主设备号。
次设备号（Minor）：低20位，标识同一驱动下的不同物理设备（如主号8的sd驱动，次号0对应sda，次号1对应sda1）。
设备号组合：内核通过dev_t类型（32位整数，高12位为主设备号，低20位为次设备号）存储设备号，核心转换宏：
c 复制代码
```
// 主/次设备号合成dev_t
MKDEV(major, minor)
// 从dev_t提取主设备号
MAJOR(dev_t dev)
// 从dev_t提取次设备号
MINOR(dev_t dev)
```

（2）设备文件（设备节点）

存储路径：/dev目录下的特殊文件，由mknod命令或udev/mdev自动创建。
文件类型：
- 字符设备：ls -l显示c标识（如crw-rw-rw- 1 root root 1, 3 2月 2 10:00 null）；
- 块设备：ls -l显示b标识（如brw-rw---- 1 root disk 8, 0 2月 2 10:00 sda）；
核心作用：用户空间通过操作设备文件（如open("/dev/led0", O_WRONLY)），内核自动映射到对应驱动的file_operations接口。

2.3 驱动核心数据结构

（1）file_operations（文件操作结构体）

驱动的核心接口集合，定义了用户空间调用open/read/write等函数时的内核处理逻辑，是驱动与用户空间的契约：

c 复制代码

struct file_operations {
    // 打开设备文件（必选，基础接口）
    int (*open) (struct inode *, struct file *);
    // 关闭设备文件（必选，释放资源）
    int (*release) (struct inode *, struct file *);
    // 读数据（字符设备核心）
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
    // 写数据（字符设备核心）
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
    // 设备控制（扩展接口，如配置硬件参数）
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
    // 异步IO通知
    unsigned int (*poll) (struct file *, struct poll_table_struct *);
    // 内存映射（如帧缓冲设备）
    int (*mmap) (struct file *, struct vm_area_struct *);
};

（2）内核模块核心结构

驱动以内核模块（Kernel Module） 为载体，核心通过module_init/module_exit定义生命周期：

c 复制代码

// 模块加载时执行（驱动初始化）
module_init(xxx_init);
// 模块卸载时执行（驱动资源释放）
module_exit(xxx_exit);
// 模块许可证（必须，否则加载报错）
MODULE_LICENSE("GPL");

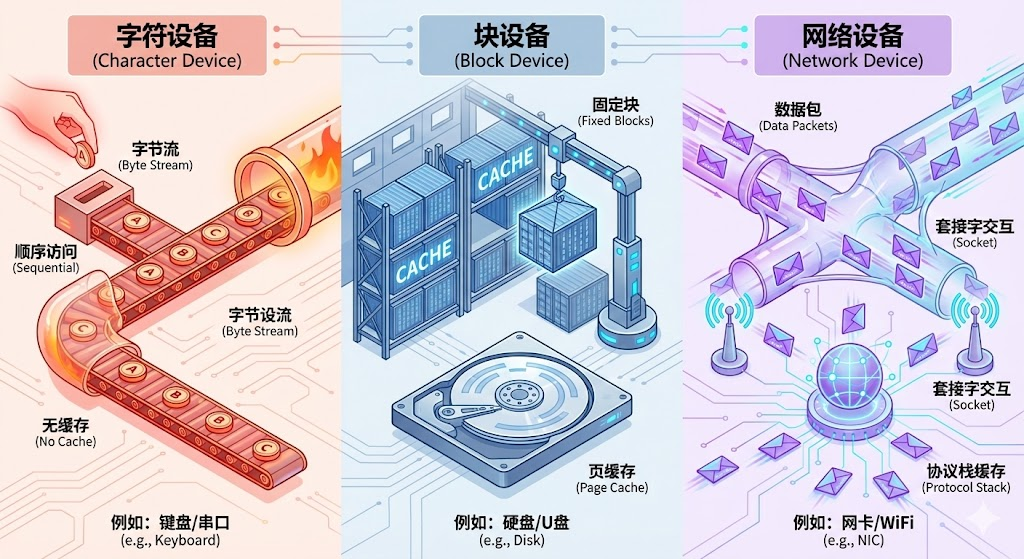

2.4 三大类设备驱动对比

Linux将硬件分为字符设备、块设备、网络设备三类，驱动设计差异显著：

对比维度	字符设备驱动	块设备驱动	网络设备驱动
数据访问方式	字节流方式，按字符/字节顺序访问（如串口、键盘、LED）	按固定大小"块"访问（如磁盘、U盘，块大小通常512B/4KB）	按"数据包"访问，无设备文件，通过套接字（socket）交互
核心标识	主/次设备号 + /dev字符设备节点（c）	主/次设备号 + /dev块设备节点（b）	无设备号/设备文件，通过网络接口名（如eth0）标识
核心接口	file_operations（read/write为主）	request_queue（请求队列）+ bio（块I/O）	net_device（网络设备结构体）+ 数据包收发函数
缓存机制	无内置缓存，需驱动自行实现	内核页缓存（page cache）+ 块缓存，大幅提升读写效率	网络协议栈缓存（sk_buff），处理数据包分片/重组
典型设备	串口（tty）、键盘（input）、LED、ADC/DAC	硬盘（sd）、U盘（usb-storage）、固态硬盘（nvme）	网卡（eth）、WiFi模块（wlan）、蓝牙
核心特点	简单直接，适合低速、顺序访问的设备	高IOPS优化，适合高速、随机访问的存储设备	面向网络协议，异步收发，高并发处理

2.5 内核态内存分配对比

驱动运行在核心态，需使用内核专属的内存分配接口，核心接口对比如下：

接口	分配区域	内存特性	分配效率	适用场景
kmalloc(size, GFP_KERNEL)	物理连续内存（DMA区）	物理/虚拟地址均连续	高（基于slab分配器）	驱动中小块内存（<128KB）、DMA操作（需物理连续）
vmalloc(size)	虚拟连续内存	虚拟地址连续，物理地址离散	低（需页表映射）	大块内存（>128KB）、非DMA操作（如驱动缓冲区）
dma_alloc_coherent(dev, size, dma_addr, GFP_KERNEL)	DMA专用连续内存	物理连续，CPU和DMA控制器均可访问	中	硬件DMA传输（如网卡、磁盘控制器）
get_free_pages(gfp_mask, order)	物理连续的整页内存	按2^order页分配（order=0对应4KB）	高	大块连续物理内存，需手动管理页

3. 驱动核心机制

3.1 内核模块生命周期

驱动以模块形式加载/卸载，核心生命周期分为4个阶段，每个阶段需严格管理资源：

模块加载（insmod/modprobe） ：
- 内核执行module_init指定的初始化函数；
- 核心操作：申请设备号、注册字符/块设备、初始化硬件（寄存器配置）、申请中断/DMA资源。
模块运行 ：
- 响应用户空间的文件操作（open/read/write/ioctl）；
- 处理硬件中断、DMA传输、并发同步。
模块卸载（rmmod） ：
- 内核执行module_exit指定的退出函数；
- 核心操作：释放设备号、注销设备、关闭中断/DMA、释放内核内存、恢复硬件默认状态。
模块依赖（modprobe） ：
- modprobe自动加载依赖模块（如USB驱动依赖usbcore），insmod需手动加载依赖。

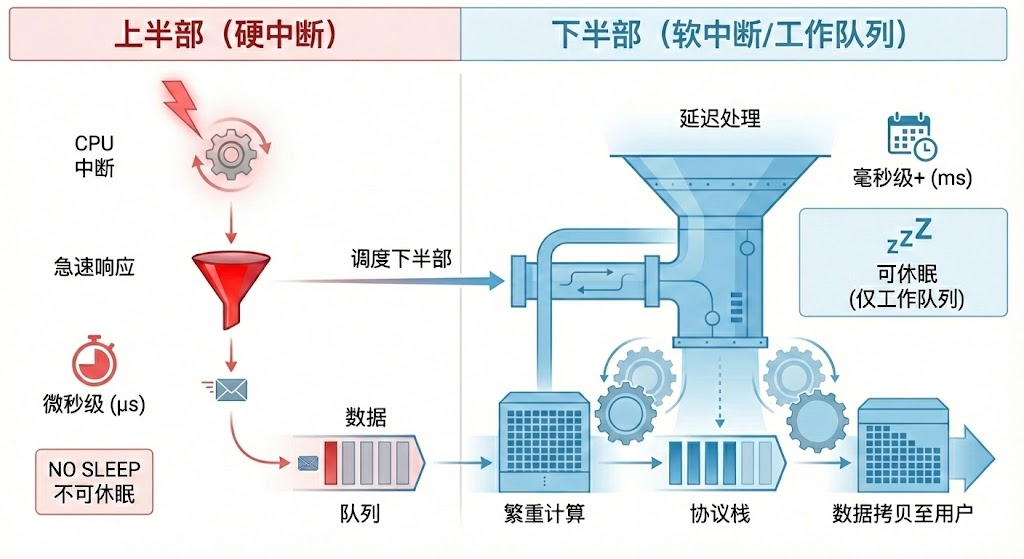

3.2 中断处理机制

硬件通过中断主动通知内核事件（如按键按下、数据接收完成），驱动需实现中断处理逻辑，Linux采用"上半部+下半部"分离设计，平衡响应速度和处理效率：

（1）上半部

核心函数：request_irq(irq, handler, flags, name, dev_id)（注册中断）；
特点：快速执行、不可阻塞、禁止抢占，仅做最核心操作（如标记中断发生、禁用硬件中断）；

示例：

c 复制代码

// 中断上半部处理函数
irqreturn_t key_irq_handler(int irq, void *dev_id) {
    // 仅标记中断发生，不做耗时处理
    struct key_dev *dev = (struct key_dev *)dev_id;
    dev->irq_flag = 1;
    // 触发底半部处理
    schedule_work(&dev->work);
    return IRQ_HANDLED;
}

// 注册中断（假设按键中断号为IRQ_KEY）
request_irq(IRQ_KEY, key_irq_handler, IRQF_TRIGGER_FALLING, "key_irq", dev);

（2）下半部

核心目的：处理耗时操作（如数据解析、通知用户空间），不阻塞中断响应；
实现方式：
1. workqueue（工作队列）：可阻塞，适合大耗时操作；
2. tasklet：不可阻塞，适合小耗时操作；
3. softirq（软中断）：内核高频使用，驱动慎用；

示例（workqueue）：

c 复制代码

// 底半部处理函数
void key_work_handler(struct work_struct *work) {
    struct key_dev *dev = container_of(work, struct key_dev, work);
    // 耗时操作：读取按键值并通知用户空间
    dev->key_val = read_key_value();
    wake_up_interruptible(&dev->wait_queue); // 唤醒阻塞的读进程
}

// 初始化工作队列
INIT_WORK(&dev->work, key_work_handler);

中断处理核心规则

1.上半部必须极简，执行时间控制在微秒级；

下半部可处理耗时逻辑，但需避免长时间阻塞；
中断处理函数中禁止调用可能阻塞的函数（如kmalloc(GFP_KERNEL)、sleep）。

3.3 阻塞与非阻塞IO

驱动需支持用户空间的阻塞/非阻塞访问，核心通过等待队列（wait queue）实现：

（1）阻塞IO

特点：用户进程调用read/write后，若硬件未准备好数据/资源，进程进入睡眠（TASK_INTERRUPTIBLE），直到硬件就绪被唤醒；

核心接口：

c 复制代码

// 定义等待队列头
wait_queue_head_t wait_queue;
// 初始化等待队列头
init_waitqueue_head(&wait_queue);
// 阻塞等待条件满足（条件为假则睡眠）
wait_event_interruptible(wait_queue, condition);
// 唤醒等待队列中的进程
wake_up_interruptible(&wait_queue);

（2）非阻塞IO

特点：用户进程调用read/write后，若硬件未就绪，立即返回- EAGAIN，不阻塞；

驱动实现：检查硬件状态，未就绪则直接返回错误，核心判断：

c 复制代码

if (file->f_flags & O_NONBLOCK) {
    // 非阻塞模式，硬件未就绪则返回- EAGAIN
    return -EAGAIN;
}

3.4 IOCTL（设备控制）

针对无法通过read/write实现的硬件配置（如设置串口波特率、LED闪烁频率），驱动通过unlocked_ioctl接口提供扩展控制能力：

核心实现步骤

定义命令码（32位，含方向、大小、幻数、序号）：

c 复制代码

// 宏格式：_IOC(方向, 幻数, 序号, 数据大小)
#define LED_SET_BLINK _IOW('L', 1, int) // 写命令：设置闪烁频率
#define LED_GET_STATE _IOR('L', 2, int) // 读命令：获取LED状态

实现unlocked_ioctl函数：

c 复制代码

long led_ioctl(struct file *filp, unsigned int cmd, unsigned long arg) {
    struct led_dev *dev = filp->private_data;
    int val;
    // 校验命令码合法性
    if (_IOC_TYPE(cmd) != 'L') return -ENOTTY;
    if (_IOC_NR(cmd) > 2) return -ENOTTY;

    switch (cmd) {
        case LED_SET_BLINK:
            // 从用户空间拷贝参数（copy_from_user：内核<-(用户）
            if (copy_from_user(&val, (int *)arg, sizeof(int))) {
                return -EFAULT;
            }
            dev->blink_ms = val;
            break;
        case LED_GET_STATE:
            // 向用户空间拷贝数据（copy_to_user：内核->用户）
            val = dev->state;
            if (copy_to_user((int *)arg, &val, sizeof(int))) {
                return -EFAULT;
            }
            break;
        default:
            return -ENOTTY;
    }
    return 0;
}

用户空间调用：

c 复制代码

int fd = open("/dev/led0", O_RDWR);
int blink_ms = 500;
// 设置闪烁频率
ioctl(fd, LED_SET_BLINK, &blink_ms);

4. 典型设备驱动实现

4.1 字符设备驱动（LED驱动）

字符设备是最基础的驱动类型，以下是完整的LED驱动实现：

完整代码

c 复制代码

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/uaccess.h>
#include <linux/wait.h>
#include <linux/sched.h>

// 设备名称
#define LED_DEV_NAME "led_dev"
// 设备数量
#define LED_DEV_CNT 1
// 虚拟LED寄存器地址（真实硬件需替换为物理地址）
#define LED_CTRL_REG 0x12345678

// LED设备结构体（封装设备资源）
struct led_dev {
    dev_t dev_num;        // 设备号
    struct cdev cdev;     // 字符设备结构体
    struct class *class;  // 设备类（用于自动创建设备节点）
    struct device *device;// 设备实例
    int state;            // LED状态：0-关闭，1-开启
    int blink_ms;         // 闪烁频率（ms）
    wait_queue_head_t wq; // 等待队列
};

struct led_dev led_dev; // 全局LED设备实例

// 硬件操作：设置LED状态
static void led_set_state(int state) {
    // 真实硬件需通过iowrite32等接口操作寄存器
    if (state) {
        printk(KERN_INFO "LED: ON\n");
        led_dev.state = 1;
    } else {
        printk(KERN_INFO "LED: OFF\n");
        led_dev.state = 0;
    }
}

// 打开设备
static int led_open(struct inode *inode, struct file *filp) {
    // 将设备实例绑定到file结构体，方便后续操作
    filp->private_data = &led_dev;
    printk(KERN_INFO "LED device opened\n");
    return 0;
}

// 关闭设备
static int led_release(struct inode *inode, struct file *filp) {
    printk(KERN_INFO "LED device closed\n");
    return 0;
}

// 写设备（控制LED开关）
static ssize_t led_write(struct file *filp, const char __user *buf, size_t count, loff_t *ppos) {
    char kbuf[16];
    int state;

    // 拷贝用户空间数据到内核空间
    if (copy_from_user(kbuf, buf, count)) {
        return -EFAULT;
    }
    kbuf[count] = '\0';

    // 解析用户指令
    if (strcmp(kbuf, "on") == 0) {
        state = 1;
    } else if (strcmp(kbuf, "off") == 0) {
        state = 0;
    } else {
        return -EINVAL;
    }

    // 设置LED状态
    led_set_state(state);
    return count;
}

// IOCTL控制（设置闪烁频率）
static long led_ioctl(struct file *filp, unsigned int cmd, unsigned long arg) {
    struct led_dev *dev = filp->private_data;
    int val;

    #define LED_SET_BLINK _IOW('L', 1, int)
    if (_IOC_TYPE(cmd) != 'L') return -ENOTTY;

    switch (cmd) {
        case LED_SET_BLINK:
            if (copy_from_user(&val, (int *)arg, sizeof(int))) {
                return -EFAULT;
            }
            dev->blink_ms = val;
            printk(KERN_INFO "LED blink set to %d ms\n", val);
            break;
        default:
            return -ENOTTY;
    }
    return 0;
}

// 文件操作结构体
static const struct file_operations led_fops = {
    .owner = THIS_MODULE,
    .open = led_open,
    .release = led_release,
    .write = led_write,
    .unlocked_ioctl = led_ioctl,
};

// 驱动初始化函数
static int __init led_init(void) {
    int ret;

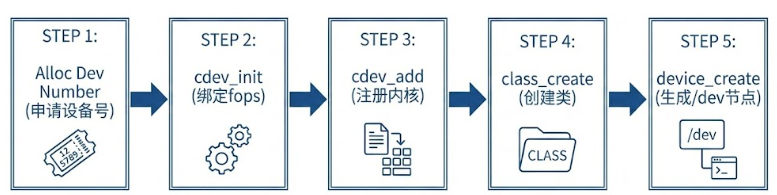

    // 1. 申请设备号（动态分配，避免主设备号冲突）
    ret = alloc_chrdev_region(&led_dev.dev_num, 0, LED_DEV_CNT, LED_DEV_NAME);
    if (ret < 0) {
        printk(KERN_ERR "alloc chrdev region failed\n");
        return ret;
    }

    // 2. 初始化字符设备
    cdev_init(&led_dev.cdev, &led_fops);
    led_dev.cdev.owner = THIS_MODULE;
    // 注册字符设备到内核
    ret = cdev_add(&led_dev.cdev, led_dev.dev_num, LED_DEV_CNT);
    if (ret < 0) {
        unregister_chrdev_region(led_dev.dev_num, LED_DEV_CNT);
        printk(KERN_ERR "cdev add failed\n");
        return ret;
    }

    // 3. 创建设备类（/sys/class/led_dev）
    led_dev.class = class_create(THIS_MODULE, LED_DEV_NAME);
    if (IS_ERR(led_dev.class)) {
        cdev_del(&led_dev.cdev);
        unregister_chrdev_region(led_dev.dev_num, LED_DEV_CNT);
        printk(KERN_ERR "class create failed\n");
        return PTR_ERR(led_dev.class);
    }

    // 4. 创建设备节点（/dev/led0）
    led_dev.device = device_create(led_dev.class, NULL, led_dev.dev_num, NULL, "led0");
    if (IS_ERR(led_dev.device)) {
        class_destroy(led_dev.class);
        cdev_del(&led_dev.cdev);
        unregister_chrdev_region(led_dev.dev_num, LED_DEV_CNT);
        printk(KERN_ERR "device create failed\n");
        return PTR_ERR(led_dev.device);
    }

    // 5. 初始化等待队列
    init_waitqueue_head(&led_dev.wq);
    led_dev.state = 0;
    led_dev.blink_ms = 1000;

    printk(KERN_INFO "LED driver init success\n");
    return 0;
}

// 驱动退出函数
static void __exit led_exit(void) {
    // 反向释放资源
    device_destroy(led_dev.class, led_dev.dev_num);
    class_destroy(led_dev.class);
    cdev_del(&led_dev.cdev);
    unregister_chrdev_region(led_dev.dev_num, LED_DEV_CNT);

    printk(KERN_INFO "LED driver exit success\n");
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("LED Character Device Driver");
MODULE_AUTHOR("Driver Dev");

编译&运行

编写Makefile：

makefile 复制代码

KERNELDIR ?= /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

obj-m += led_driver.o

all:
    make -C $(KERNELDIR) M=$(PWD) modules

clean:
    make -C $(KERNELDIR) M=$(PWD) clean

编译模块：
bash 复制代码
```
make
```
加载模块：
bash 复制代码
```
sudo insmod led_driver.ko
```

验证驱动：

bash 复制代码

# 查看设备节点
ls /dev/led0
# 控制LED开启
echo "on" | sudo tee /dev/led0
# 控制LED关闭
echo "off" | sudo tee /dev/led0
# 查看内核日志
dmesg | grep LED

卸载模块：
bash 复制代码
```
sudo rmmod led_driver
```

4.2 块设备驱动（核心框架）

块设备驱动核心围绕"请求队列"和"bio"（块I/O）实现，以下是简化框架：

c 复制代码

#include <linux/module.h>
#include <linux/blkdev.h>
#include <linux/bio.h>

#define BLOCK_DEV_NAME "myblk"
#define BLOCK_DEV_SIZE (1024 * 1024) // 1MB虚拟块设备
#define BLOCK_DEV_MAJOR 250

static struct request_queue *blk_queue; // 请求队列
static struct gendisk *blk_disk;       // 通用磁盘结构体
static unsigned char *blk_data;         // 虚拟存储数据

// 处理块I/O请求
static void blk_request_fn(struct request_queue *q) {
    struct request *req;
    // 遍历请求队列中的所有请求
    while ((req = blk_fetch_request(q)) != NULL) {
        sector_t sector = blk_rq_pos(req); // 请求的起始扇区
        unsigned int len = blk_rq_bytes(req); // 请求的字节数
        void *buf = page_address(req->bio->bi_io_vec->bv_page); // 数据缓冲区

        // 处理读请求
        if (rq_data_dir(req) == READ) {
            memcpy(buf, blk_data + sector * 512, len);
        }
        // 处理写请求
        else if (rq_data_dir(req) == WRITE) {
            memcpy(blk_data + sector * 512, buf, len);
        }

        // 标记请求完成
        __blk_end_request_all(req, 0);
    }
}

// 驱动初始化
static int __init blk_init(void) {
    // 1. 分配虚拟存储内存
    blk_data = vmalloc(BLOCK_DEV_SIZE);
    if (!blk_data) return -ENOMEM;

    // 2. 创建请求队列
    blk_queue = blk_init_queue(blk_request_fn, NULL);
    if (!blk_queue) {
        vfree(blk_data);
        return -ENOMEM;
    }

    // 3. 分配通用磁盘结构体
    blk_disk = alloc_disk(1); // 1个分区
    if (!blk_disk) {
        blk_cleanup_queue(blk_queue);
        vfree(blk_data);
        return -ENOMEM;
    }

    // 4. 配置磁盘参数
    blk_disk->major = BLOCK_DEV_MAJOR;
    blk_disk->first_minor = 0;
    blk_disk->fops = &blk_fops; // 块设备操作结构体
    blk_disk->queue = blk_queue;
    strcpy(blk_disk->disk_name, BLOCK_DEV_NAME);
    set_capacity(blk_disk, BLOCK_DEV_SIZE / 512); // 设置磁盘容量（扇区数）

    // 5. 注册磁盘
    add_disk(blk_disk);

    printk(KERN_INFO "Block driver init success\n");
    return 0;
}

// 驱动退出
static void __exit blk_exit(void) {
    del_gendisk(blk_disk);
    put_disk(blk_disk);
    blk_cleanup_queue(blk_queue);
    vfree(blk_data);
    printk(KERN_INFO "Block driver exit success\n");
}

module_init(blk_init);
module_exit(blk_exit);
MODULE_LICENSE("GPL");

4.3 网络设备驱动（核心框架）

网络设备驱动核心围绕net_device结构体和数据包收发实现，简化框架：

c 复制代码

#include <linux/module.h>
#include <linux/netdevice.h>
#include <linux/etherdevice.h>

#define NET_DEV_NAME "myeth0"

// 网络设备结构体
static struct net_device *net_dev;

// 数据包发送函数
static netdev_tx_t net_start_xmit(struct sk_buff *skb, struct net_device *dev) {
    // 模拟硬件发送：打印数据包信息
    printk(KERN_INFO "Send packet: len=%d\n", skb->len);
    // 释放skb缓冲区
    dev_kfree_skb(skb);
    // 标记发送完成
    dev->trans_start = jiffies;
    return NETDEV_TX_OK;
}

// 网络设备初始化函数
static int net_dev_init(struct net_device *dev) {
    // 初始化以太网设备
    ether_setup(dev);
    // 设置MAC地址
    dev->dev_addr[0] = 0x00;
    dev->dev_addr[1] = 0x11;
    dev->dev_addr[2] = 0x22;
    dev->dev_addr[3] = 0x33;
    dev->dev_addr[4] = 0x44;
    dev->dev_addr[5] = 0x55;
    // 设置发送函数
    dev->netdev_ops->ndo_start_xmit = net_start_xmit;
    return 0;
}

// 驱动初始化
static int __init net_init(void) {
    // 分配网络设备结构体
    net_dev = alloc_netdev(0, NET_DEV_NAME, NET_NAME_UNKNOWN, net_dev_init);
    if (!net_dev) return -ENOMEM;
    // 注册网络设备
    register_netdev(net_dev);
    printk(KERN_INFO "Net driver init success: %s\n", NET_DEV_NAME);
    return 0;
}

// 驱动退出
static void __exit net_exit(void) {
    unregister_netdev(net_dev);
    free_netdev(net_dev);
    printk(KERN_INFO "Net driver exit success\n");
}

module_init(net_init);
module_exit(net_exit);
MODULE_LICENSE("GPL");

5. 驱动并发与同步

驱动会被多个进程/线程同时访问（如多个进程读写同一个串口），需通过同步机制避免竞态条件，核心同步机制对比如下：

同步机制	核心原理	阻塞特性	适用场景	注意事项
自旋锁（spinlock）	忙等待，循环检测锁状态，不释放CPU	非阻塞（忙等）	临界区极短（<10us）、中断上下文	禁止在自旋锁内调用阻塞函数（如kmalloc(GFP_KERNEL)）
互斥锁（mutex）	睡眠等待，获取不到锁则进入TASK_INTERRUPTIBLE	阻塞	临界区较长（>10us）、进程上下文	只能在进程上下文使用，不可中断上下文
信号量（semaphore）	计数型互斥锁，支持多进程同时访问	阻塞	需限制访问数量的场景（如最多3个进程访问）	避免死锁（PV操作顺序）
原子操作（atomic_t）	硬件级别的原子指令，无锁操作	无阻塞	简单变量操作（如计数器、状态标记）	仅支持整数操作，无法处理复杂逻辑
完成量（completion）	等待某个事件完成，事件完成后唤醒等待进程	阻塞	驱动初始化完成、硬件操作完成通知	一对一等待，适合异步操作同步

典型使用示例（自旋锁+互斥锁）

c 复制代码

// 自旋锁（中断上下文使用）
static spinlock_t irq_lock;
// 互斥锁（进程上下文使用）
static struct mutex dev_mutex;

// 中断处理函数（上半部）
irqreturn_t dev_irq_handler(int irq, void *dev_id) {
    unsigned long flags;
    // 保存中断状态并禁用本地中断
    spin_lock_irqsave(&irq_lock, flags);
    // 临界区（极短）：修改共享变量
    dev->count++;
    // 恢复中断状态并释放自旋锁
    spin_unlock_irqrestore(&irq_lock, flags);
    return IRQ_HANDLED;
}

// 读函数（进程上下文）
ssize_t dev_read(struct file *filp, char __user *buf, size_t count, loff_t *ppos) {
    // 获取互斥锁，阻塞等待
    mutex_lock(&dev_mutex);
    // 临界区（较长）：读取数据并拷贝到用户空间
    memcpy_to_user(buf, dev->buf, count);
    // 释放互斥锁
    mutex_unlock(&dev_mutex);
    return count;
}

// 初始化同步机制
static int dev_init(void) {
    spin_lock_init(&irq_lock);
    mutex_init(&dev_mutex);
    return 0;
}

6. 驱动调试方法

驱动开发中调试是核心环节，Linux提供多种调试手段，核心方法如下：

6.1 内核打印（printk）

最基础的调试方式，通过printk输出内核日志，核心优先级：

c 复制代码

// 优先级从高到低（数值越小优先级越高）
#define KERN_EMERG    0  // 紧急错误，系统崩溃
#define KERN_ALERT    1  // 必须立即处理
#define KERN_CRIT     2  // 严重错误
#define KERN_ERR      3  // 普通错误
#define KERN_WARNING  4  // 警告
#define KERN_NOTICE   5  // 注意（默认级别）
#define KERN_INFO     6  // 信息
#define KERN_DEBUG    7  // 调试（默认不输出）

// 使用示例
printk(KERN_ERR "LED driver: register failed\n");
printk(KERN_INFO "LED state: %d\n", dev->state);

查看日志：

bash 复制代码

dmesg # 查看内核日志
dmesg -w # 实时监控内核日志
grep "LED" /var/log/kern.log # 过滤特定日志

6.2 内核调试器（KGDB）

支持远程调试内核模块，需配置内核开启KGDB，核心步骤：

编译内核时开启CONFIG_KGDB和CONFIG_KGDB_SERIAL_CONSOLE；
通过串口连接开发板和主机；

主机端使用gdb调试：

bash 复制代码

gdb vmlinux
(gdb) target remote /dev/ttyUSB0:115200
(gdb) break led_init # 设置断点
(gdb) c # 继续执行

6.3 其他调试工具

工具	核心作用	使用场景
ftrace	跟踪内核函数调用、中断延迟、调度延迟	性能瓶颈分析、函数调用流程追踪
perf	性能分析，统计函数执行时间、CPU占用	驱动性能优化
crash	分析内核崩溃转储文件（core dump）	内核Oops/Panic问题定位
devmem	直接读写物理内存（寄存器）	硬件寄存器调试

7. 常见问题

问题1：kmalloc和vmalloc的核心区别？

答：核心区别在于物理地址是否连续：

kmalloc：分配物理+虚拟地址均连续的内存，基于slab分配器，效率高，适合DMA操作（硬件DMA控制器要求物理连续内存），但分配大小有限（通常<128KB）；
vmalloc：分配虚拟地址连续、物理地址离散的内存，需构建页表映射，效率低，适合大块内存分配（>128KB），但无法用于DMA操作。

问题2：为什么中断上半部要尽量简短？

答：上半部运行时会禁用对应中断线（或本地中断），若上半部执行时间过长，会导致：

硬件中断无法及时响应，造成数据丢失（如串口数据溢出）；
系统响应延迟增加，实时性下降；
严重时导致系统卡顿甚至崩溃。
因此上半部仅做标记中断、禁用硬件中断等极简操作，耗时逻辑放到底半部处理。

问题3：如何解决驱动中的竞态条件？

答：竞态的核心原因是多执行流同时访问共享资源，解决思路：

区分执行流类型：进程上下文（可阻塞）用互斥锁/信号量，中断上下文（不可阻塞）用自旋锁；
缩小临界区范围：仅对共享资源的操作加锁，避免大段代码加锁；
优先使用轻量级机制：简单变量用原子操作，无需锁；
中断上下文与进程上下文共享资源：使用spin_lock_irqsave/spin_unlock_irqrestore，避免中断抢占导致的死锁。

问题4：字符设备驱动的核心步骤？

答：核心6步：

定义设备结构体，封装设备号、cdev、硬件资源等；
实现file_operations接口（open/release/read/write/ioctl）；
初始化函数中：申请设备号→初始化cdev→注册cdev→创建设备类→创建设备节点；
实现硬件操作逻辑（寄存器读写、中断处理）；
退出函数中：反向释放资源（销毁设备节点→销毁类→删除cdev→释放设备号）；
编写Makefile，编译模块并测试。

8. 总结

驱动核心定位：Linux设备驱动是内核态的硬件抽象层，向上提供统一的文件类接口，向下屏蔽硬件差异，核心遵循"一切皆文件"的设计思想。
三大驱动类型：字符设备适合字节流访问（如LED、串口），块设备适合按块访问的存储设备（如磁盘），网络设备无设备文件，通过套接字交互。
核心机制：中断处理采用"上半部+下半部"分离设计，并发同步需根据场景选择自旋锁（中断上下文）或互斥锁（进程上下文），内存分配优先使用kmalloc（物理连续）。
调试与资源管理：驱动调试以printk为基础，复杂问题用KGDB/ftrace；资源申请与释放需严格对称，避免内存泄漏、设备号未释放等问题。
重点：kmalloc vs vmalloc、中断上下部分离、自旋锁与互斥锁的区别、字符设备驱动实现步骤、竞态条件解决方法。
