ws2812幻彩灯珠使用stc/AI8G1K08控制

控制核心内容

时间的控制是关键

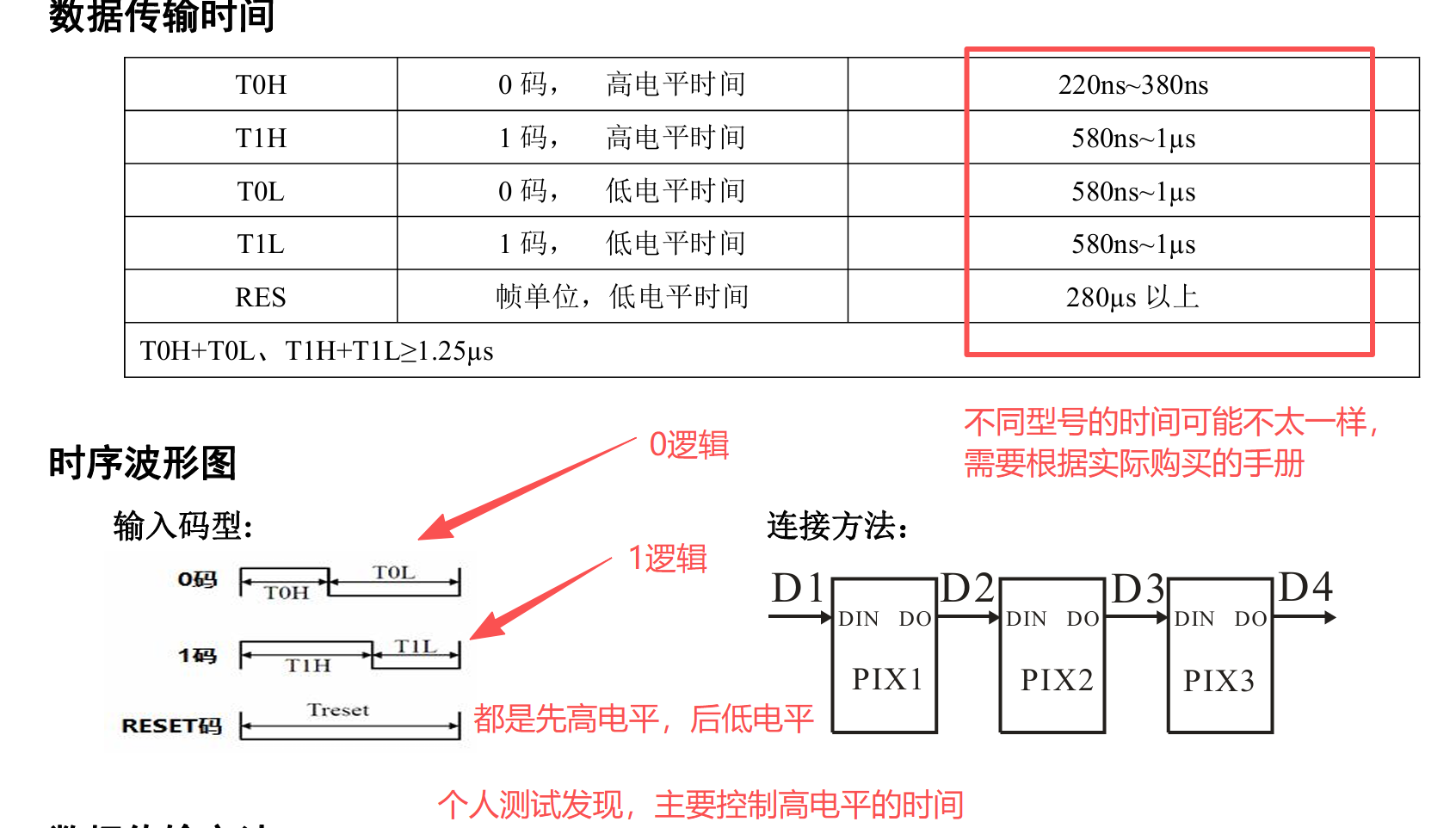

查看手册分析，数据传送中的逻辑0和1都有高低电平，主要控制高电平时间。

颜色分析

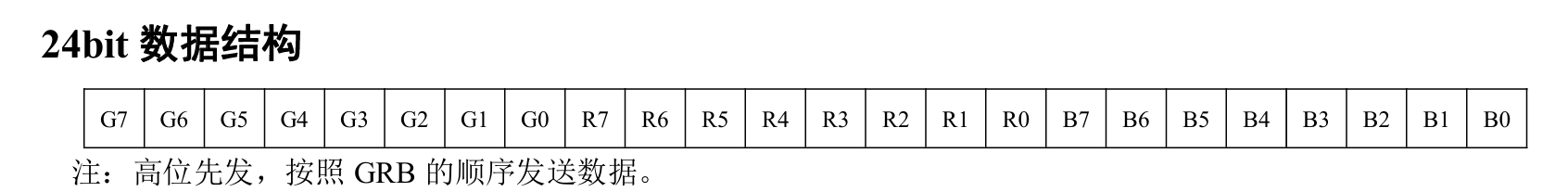

每个灯需要24bit的数据控制一个灯的亮度和颜色显示。

个人遇到的问题的原因分析

时间的控制，个人遇到一直显示白光，这表示数据逻辑都发送是逻辑1，也就是高电平时间太长。如果一直是白色光，那么只要减少高电平时间就可以，若直到减少到一个时钟周期nop依然显示白光，那么就需要提高周期频率。

单片机运行周期分析

在传统的51单片机 中，晶振频率如果是12MHZ，那么机械周期被12分频，那么一个时钟频率就是1Mhz，也就是最小时钟周期是1x10^-6 s=1us,但对于逻辑的0和1控制的ns明显时间控制完全不行，不会传输逻辑0的数据。

在stc/AI8G1K08中，内部默认晶振是24MHZ,而且时钟周期不用12分频，那么时钟周期就是1/24x10^-6 s=1/24us ≈41.67ns ，可以看出时间控制的准确性也不太理想，而且在函数调用过程中的时间消耗也变得不可忽略。在尝试后发现，若把软延迟通过函数调用则需要再次减少NOP时间。

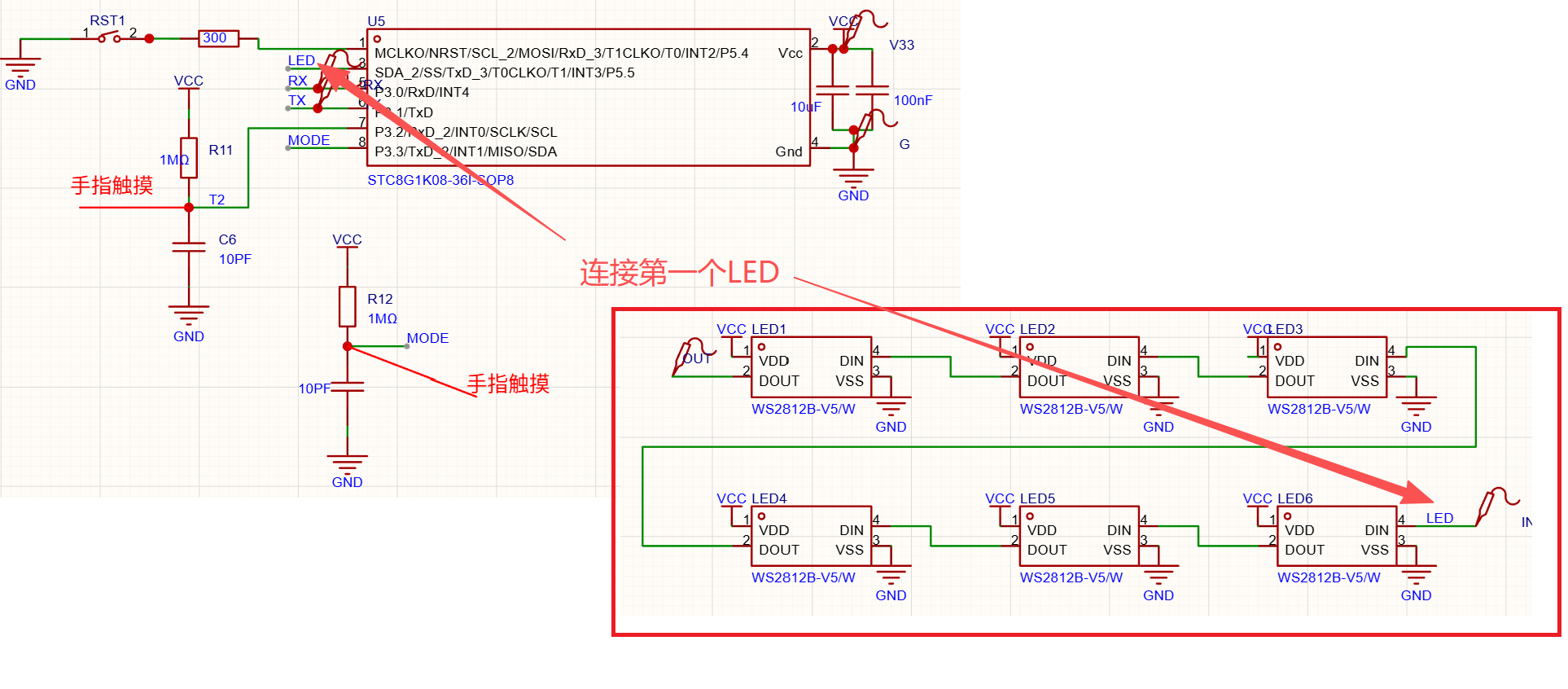

硬件连接设计

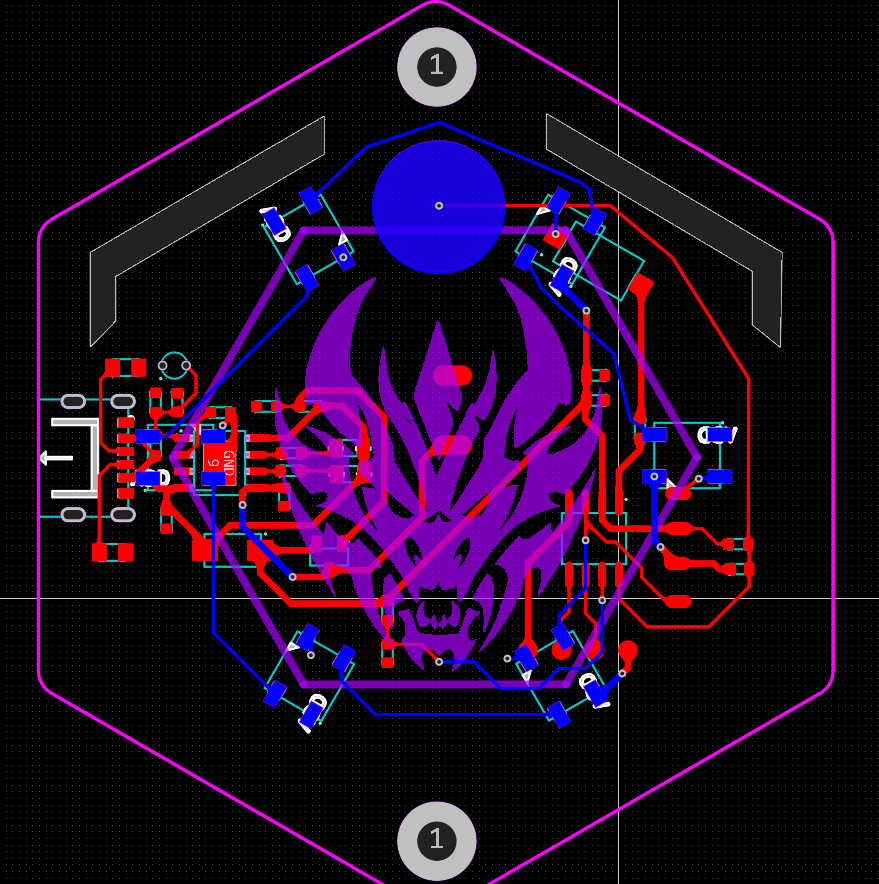

PCB图像

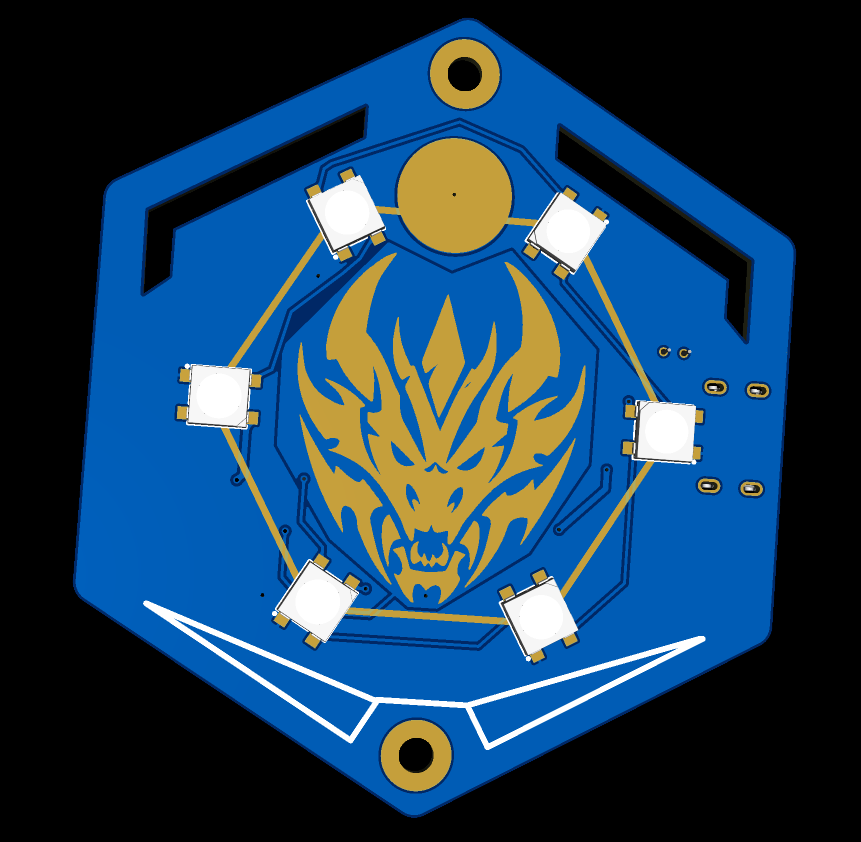

模拟3D的PCBA的图像，中间图像控制开关，圆形触摸控制灯亮的方式

整体程序分析

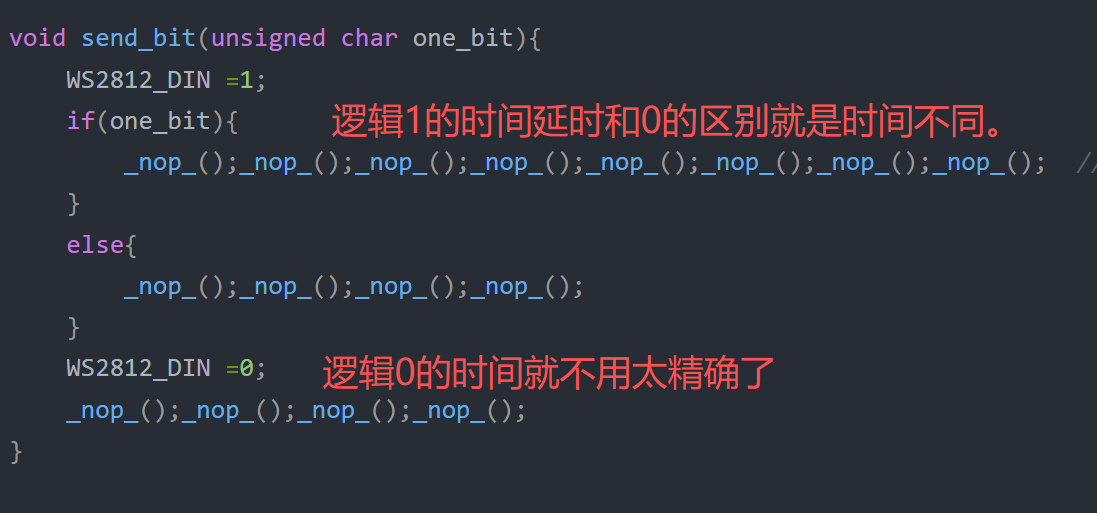

下面是传送一个字节数据的时候逻辑值的部分代码，

整体LED控制程序如下，

c 复制代码

#include "intrins.h"
#include "STC8G.h"
#include "delay.h"
#include "led.h"

sbit WS2812_DIN = P5^5;

/*24Mhz时，每个nop表示一个时钟周期也是一个机械周期，不是传统51还需要12分频才是1个机械周期
一个nop周期约为1000/24ns约等于41.67ns
0：高电平：7个nop约290ns；低电平：20个nop约800ns
1：高电平：20个nop；低电平7个nop
void delay290ns(void);
void delay800ns(void);
*/
void led_init(void){
    P5M1 &= ~0x20;  /* 清除 P5.5 的 M1 位0010 0000*/
    P5M0 |=  0x20;  /* 设置 P5.5 为推挽输出*/
}

void send_bit(unsigned char one_bit){
	WS2812_DIN =1;
	if(one_bit){
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();  //到7个就认为是逻辑1，不用到22个nops
	}
	else{
		_nop_();_nop_();_nop_();_nop_();
	}
	WS2812_DIN =0;
	_nop_();_nop_();_nop_();_nop_();
}

void led_sendbyte(unsigned char dat)
	{
		 unsigned char i;
    for (i = 0; i < 8; i++) {
        if (dat & 0x80) {
					send_bit(1);
				}
				else{
					send_bit(0);
				}
				dat <<= 1;
			}

  }
void led_send_led(unsigned char g, unsigned char r, unsigned char b)
	{
	  led_sendbyte(g);
		led_sendbyte(r);
		led_sendbyte(b);
  }

void led_reset(void)
	{

		 WS2812_DIN =0;
	  Delay1us(300);
  }
