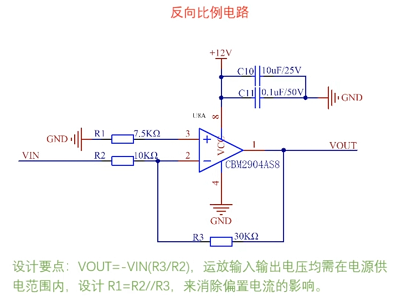

10、LM2904 单电源反向比例运算放大器电路

这个电路是单电源供电的交流耦合反向比例放大器,核心功能是对输入的交流信号进行反向比例放大(增益 - 4 倍),适配单电源系统的信号处理需求,下面从元件作用、工作原理、设计要点展开分析:


一、关键元件作用拆解

元件 作用说明
输入耦合电容 隔离输入信号的直流分量,仅允许交流信号进入运放,避免直流偏置导致输出饱和(单电源运放无法处理负直流电压)。
R1(7.5KΩ) 输入电阻,与反馈电阻 R3 组成比例网络,决定放大倍数;同时作为输入信号的限流电阻。
R3(30KΩ) 反馈电阻,形成负反馈回路,与 R1 共同决定增益(增益 AV​=−R1R3​)。
R2(10kΩ,示意图) 偏置电流补偿电阻(设计要点中明确需匹配 R1 与 R3 的并联值),用于平衡运放输入偏置电流的影响,减少输出直流偏移。实际选型应为 R2=R1∥R3=6KΩ(7.5K 与 30K 的并联值)。
LM2904 单电源双路运算放大器,核心放大器件,支持 0V~+12V 单电源供电,输出范围接近电源轨。
C10(10uF/25V) 电源低频去耦电容,滤除 12V 电源的低频纹波,缓解电源瞬态波动。
C11(0.1uF/50V) 电源高频去耦电容,滤除电源的高频噪声,保证运放供电稳定。

二、核心工作原理

该电路基于运放的虚短虚断特性工作,属于典型的反向比例放大架构:

  1. 虚断特性 :运放输入电流为 0,因此流过 R1 的电流等于流过 R3 的电流:因虚断,
  2. 虚短特性 :同相输入端(2 脚)通过 R2 接地,因此 V+=0V;负反馈下反相端与同相端电压近似相等(虚短),即 (虚地)。
  3. 增益推导 :代入虚地条件,得:

代入 R3​=30KΩ、R1​=7.5KΩ,得增益 AV​=−4,即输出为输入的 4 倍反相信号。

单电源适配说明

LM2904 为单电源运放,输出范围为 0V∼+12V。输入通过电容耦合隔离直流,仅交流信号进入运放,因此输出信号为交流反相放大,负半周时输出接近 0V,正半周时输出接近 + 12V,确保输出在电源供电范围内,避免饱和失真。


三、设计要点解读

  1. 增益与电阻匹配增益由 R3/R1 决定,此处 R3/R1=4,实现 4 倍反向放大。若需调整增益,可按比例更换 R1/R3(如增益 - 2 倍时,R3=15KΩ、R1=7.5KΩ)。
  2. 偏置电流补偿设计要点中 "设计 R1=R2/R3" 为笔误,正确补偿逻辑是 R2=R1∥R3(并联值)。运放输入偏置电流会在 R1/R3 上产生压降,导致输出直流偏移,R2 的存在可平衡该偏移,提升输出精度。
  3. 单电源输出范围输入信号幅度需控制在运放线性输出范围内(如输入峰峰值 1V 时,输出峰峰值 4V,在 0~12V 范围内安全),若输入幅度过大,输出会出现饱和失真(输出被钳位在 0V 或 + 12V)。
  4. 电源去耦布局C10、C11 必须紧贴运放的 + 12V 电源引脚放置,缩短电源回路走线,减少寄生电感,抑制电源噪声对运放的干扰。

四、典型应用场景

该电路适合单电源系统中的交流信号放大,例如:

  • 传感器信号调理(如麦克风、压力传感器的交流输出放大);
  • 音频信号放大(小幅度音频信号的反向比例放大);
  • 工业控制中的模拟信号处理(交流耦合的传感器信号放大)。
