汽车发动机凸轮轴具有连续曲面（如凸轮桃升程曲线）、复杂集成特征（轴颈/相位角/油孔等）及严苛公差要求。采用蓝光三维扫描技术，通过非接触全尺寸扫描、秒级动态采集与智能全局拼接，可满足凸轮轴高精度、高效率的全尺寸3D质量检测需求，实现单工件15分钟高效质量检测全流程闭环。
在本次凸轮轴检测中，蓝光三维扫描技术可无损获取包括凸轮桃型线偏差、轴颈真圆度、键槽位置度及相位角误差等关键尺寸数据，生成全尺寸GD&T报告。结果表明，其价值远超单点抽检，检测数据助力工艺优化，完整3D数字化检测支撑SPC过程管控，有效保证了凸轮轴的生产效率、出厂质量。
检测需求与挑战
凸轮桃型轮廓曲面是发动机关键功能区，其几何形状（型线、升程、相位角、基圆直径）直接决定气门开闭时机和开度，直接影响发动机性能和排放。传统检测方案仅能抽取离散点，无法获取完整、连续的型面数据，且效率低下，易漏检。
另外，凸轮轴具体复杂特征，它集成多个凸轮桃（通常4缸/8个桃）、轴颈支撑、键槽、法兰、油孔、油槽等特征，一次扫描需完整获取所有几何信息进行综合评估，以支持快速质量分析决策和问题追溯。
基于上述背景，某汽车凸轮轴制造厂商引入新拓三维XTOM拍照式蓝光三维扫描仪，通过采集工件表面完整、精确的3D扫描数据，对照原始CAD模型进行全面尺寸与几何公差比对（GD&T），为工件的精确质量控制提供解决方案。
蓝光3D扫描检测方案

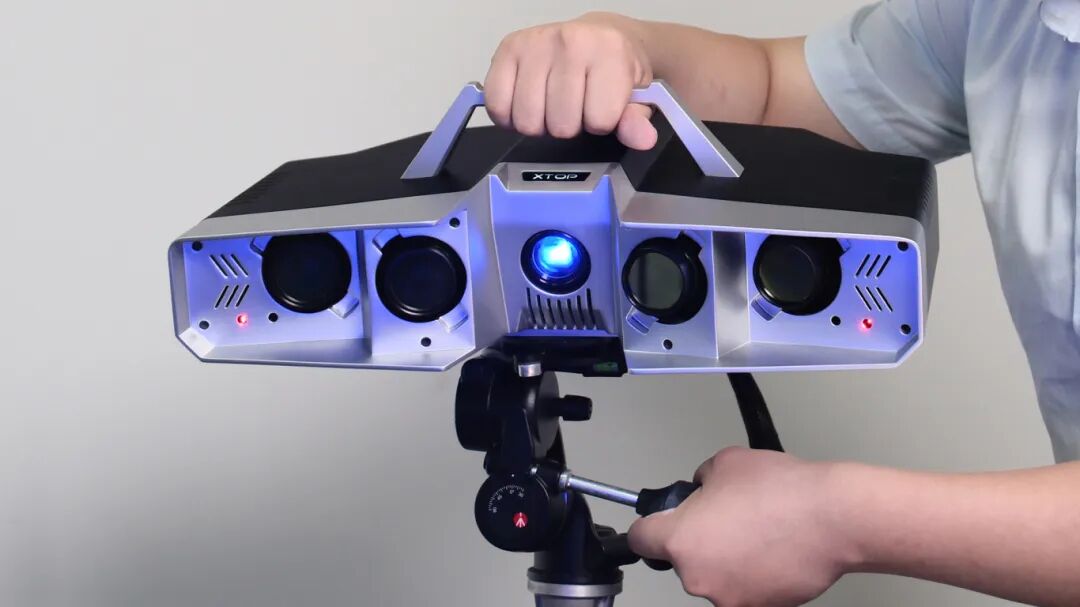

XTOM-9M拍照式蓝光三维扫描仪，同一台设备可配置2组镜头，能自由切换不同测量幅面，可兼顾局部细节和整体扫描效率。

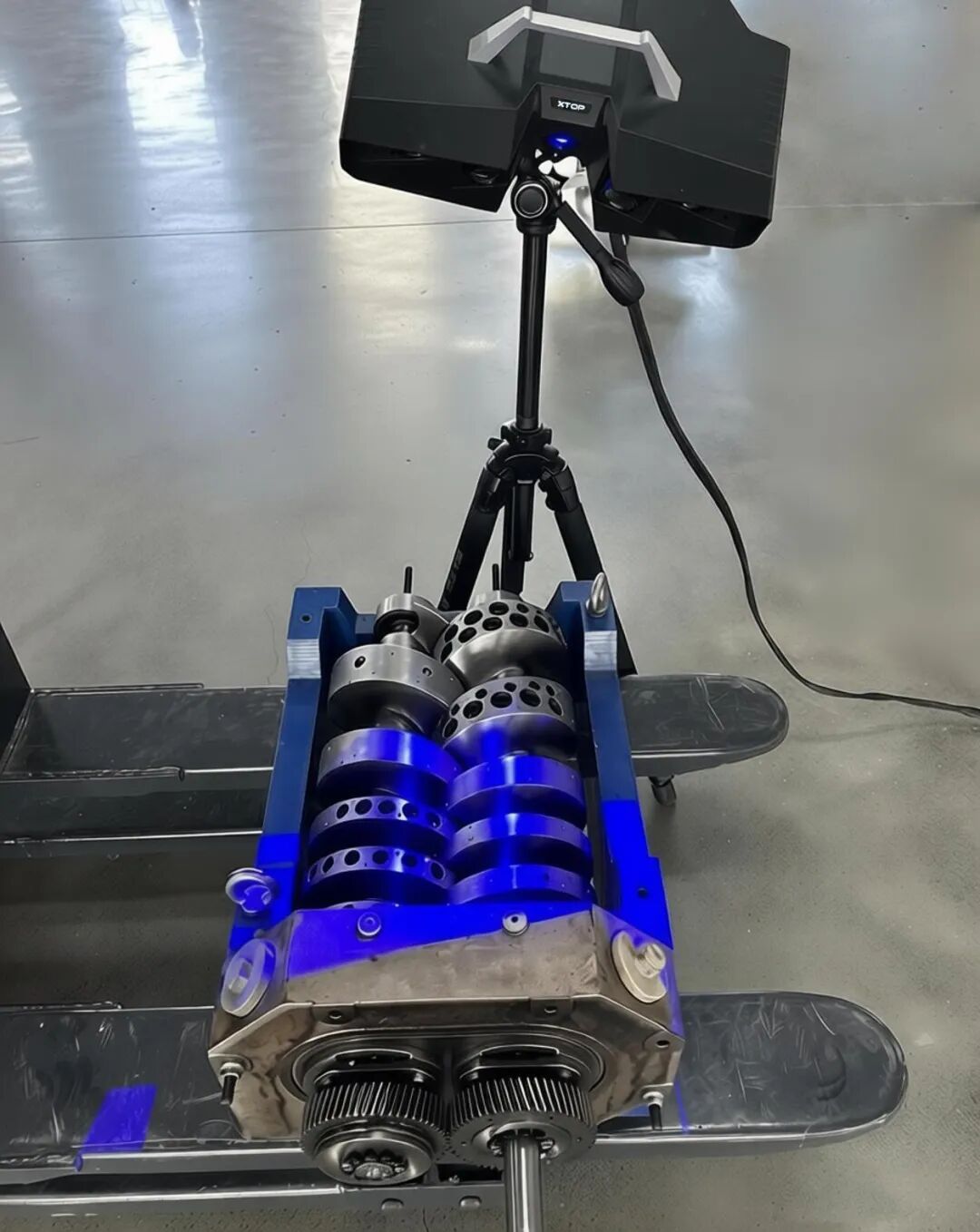

凸轮轴表面喷粉贴点完毕
三维扫描数据质量参数：
蓝光光源：蓝光光栅投影技术，确保车间环境也能获得稳定的测量结果。
测量精度：0.008-0.01mm（200×150-400×300mm幅面）
采样点距：0.045mm-0.09mm (45μm，高密度反映细节)
扫描效率： < 1秒/幅 (高动态测量)
非接触无损检测：哑光显像剂（喷粉），对凸轮轴无损伤，适合成品检测与工装调试。
凸轮轴3D扫描检测过程
工件准备：清洁工件表面，使用显像剂均匀喷涂一层薄薄的高反差哑光涂层（非破坏性），便于光学3D扫描。在轴颈、法兰等位置均匀粘贴编码点。
蓝光3D扫描：XTOM-9M蓝光三维扫描仪对凸轮轴进行多角度扫描，采集全方位3D点云数据，它采用对表面形状貌的整体检测，完全避免了质量"漏检"的问题。

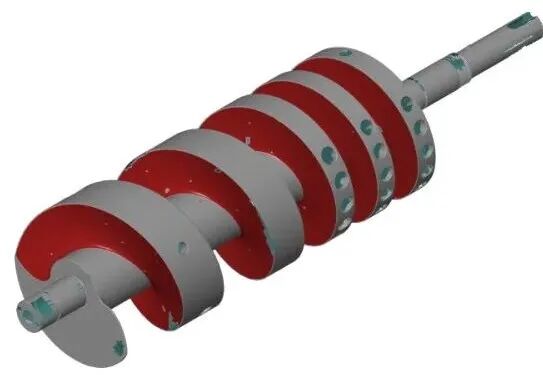

数据处理：XTOM 三维扫描软件自动进行点云生成、点云精确拼接与融合。生成完整、无歧义、坐标系统一的三维点云模型。
三维检测与分析
采用三维检测软件，通过将点云与原始CAD模型进行精确对齐（最佳拟合或指定基准约束如中心孔轴），可清晰显示全尺寸几何公差，使工艺人员可快速调整工艺，降低质保成本，避免零件故障传递至装配线。
-

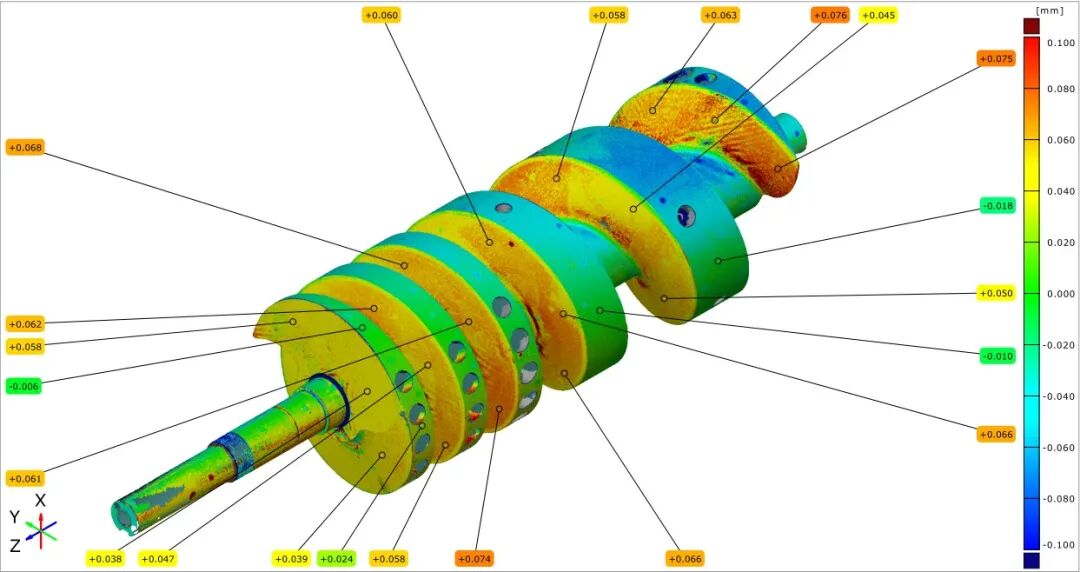

全尺寸几何公差（GD&T）比对：直观显示凸轮轮廓各点的加工误差，精确量化最大偏差值。自动计算升程曲线偏差、基圆直径偏差、轮廓总偏差。
-
轴颈尺寸：直径、圆柱度、同轴度、直线度。
-
相位角/角度：各凸轮桃之间的相对角度关系。
-
法兰、键槽等特征尺寸与位置度：长度、宽度、深度、键槽对称度、法兰跳动等。
检测亮点与价值
100%轮廓数据：提供凸轮轴整个旋转曲面及其边缘的完整数据，消除因局部评估导致的漏判风险。
偏差可视化：色差图以直观的空间分布形式展现，精准定位误差区域，大幅提高分析效率，指导工艺优化。
快速检测流程：将单根凸轮轴检测时间，压缩至十几分钟级别，且可实现全尺寸检测。
一键式生成报告：可预定义包含所有关键尺寸/公差/色谱图的报告模板，扫描结束后一键生成专业检测报告，完全可追溯。
支持全尺寸分析与SPC：为质量控制部门建立全面过程监控（SPC）提供了丰富、一致、高密度的数据来源。
实测结果表明，采用XTOM拍照式蓝光三维扫描仪对汽车凸轮轴进行3D检测，蓝光技术在工业车间环境下，也可获得高质量的全曲面3D数据模型，直观的色谱图与检测分析报告，适用于复杂曲面特征、对精度要求高的零部件质量检测。
图像测量方法具有非接触、高速度、动态范围大、信息丰富等优点，已在发动机制造领域得到了广泛的应用，也是汽车制造领域检测技术的前沿发展方向。XTOM拍照式蓝光三维扫描仪用于汽车轴类精密加工件检测，快速便捷，能够帮助厂商把控加工质量，降低不合格率，减少返工带来的成本。
