【MATLAB源码】CORDIC-QR ：基于Cordic硬件级矩阵QR分解

🎲 CORDIC-QR 硬件级矩阵分解与最小二乘求解器

Givens 旋转加速 · 脉动阵列架构 · 线性代数硬核化
无开方 QR 分解 (Square-Root-Free) + 最小二乘 (LS) 求解 + 信号子空间正交化

📌 为什么选择 CORDIC-QR？

在大规模 MIMO 通信、自适应滤波和雷达波束成形中，矩阵求逆和分解是计算瓶颈。传统的 Gram-Schmidt 正交化对字长敏感，容易发散。CORDIC-QR 基于 CORDIC 辅助的 Givens 旋转 ，提供了一种数值高度稳定 且无除法/无开方的矩阵分解方案，天然契合 Systolic Array (脉动阵列) 硬件架构。

痛点 (Gram-Schmidt / Householder)	本平台解决方案 (CORDIC-QR)
📉 数值稳定性差	✅ Givens 旋转：正交变换天然保持向量模长，定点运算误差不扩散
🧮 包含除法/开方	✅ 纯 CORDIC 流水线：由于 Vectoring 模式可直接消零，无需显式计算 1/x1/\sqrt{x}1/x
🐢 串行依赖严重	✅ 脉动阵列 (Systolic Array)：支持高度并行的对角波前 (Wavefront) 处理
🎯 求逆复杂度高	✅ QR-RLS 求解：通过 QR 分解直接求解线性方程组，无需显式求逆矩阵

🎯 核心价值

|---|
| |

🔬 学术研究价值

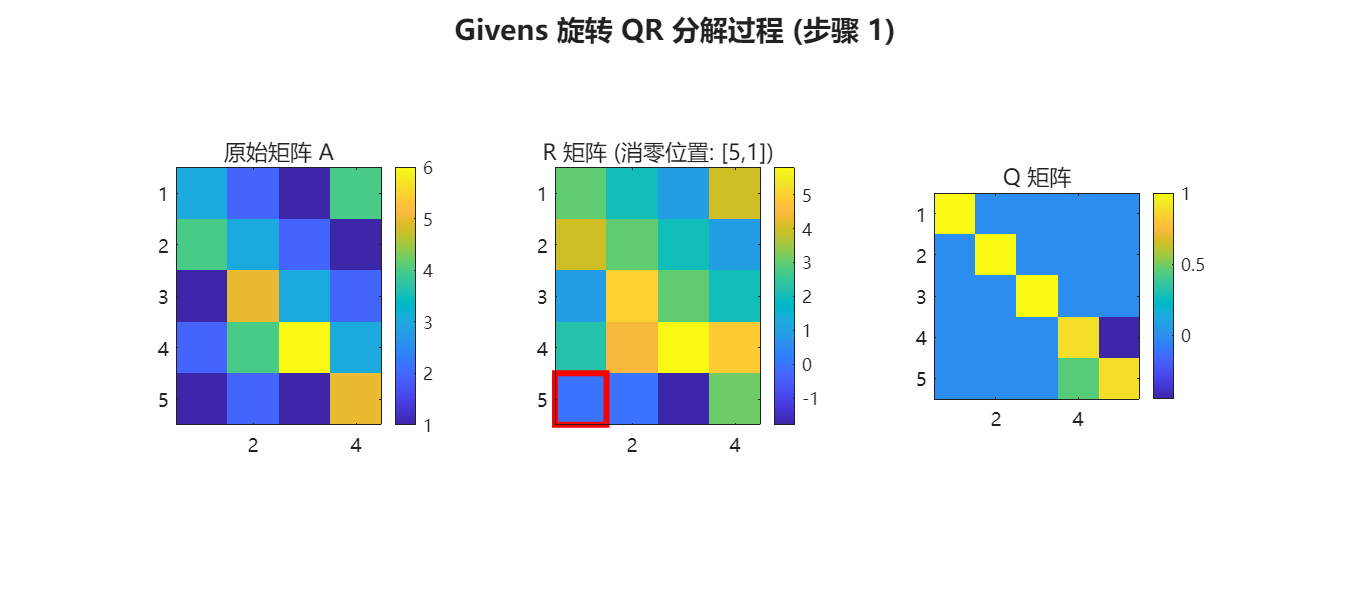

算法可视：动态 GIF 展示 Givens 旋转消零过程，直观理解 QR 分解
误差分析 ：提供正交性误差 (QTQ−IQ^T Q - IQTQ−I) 与重构误差 (A−QRA - QRA−QR) 的量化报告
最小二乘 ：演示如何利用 QR 分解快速求解超定方程组 Ax=bAx=bAx=b

💼 工程应用价值

硬件映射：代码结构模拟脉动阵列数据流，易于转换为 Verilog/VHDL
动态维度 ：支持任意 M×NM \times NM×N 矩阵分解
资源优化：复用 CORDIC 核心单元，相比专用 DSP 节省面积
标准接口 ：输入矩阵 AAA，输出 Q,RQ, RQ,R，无缝替换 qr() 函数

⚡ 技术亮点

🌊 CORDIC-QR vs MATLAB `qr`

特性	MATLAB Built-in `qr`	CORDIC-QR (本平台)
算法内核	Householder 反射 (LAPACK)	Givens 旋转 (CORDIC)
硬件实现难度	高 (需浮点除法/开方)	低 (仅移位加减)
并行度	适用于多核 CPU	适用于 FPGA 阵列
适用场景	科学计算仿真	实时信号处理 (MIMO/Radar)

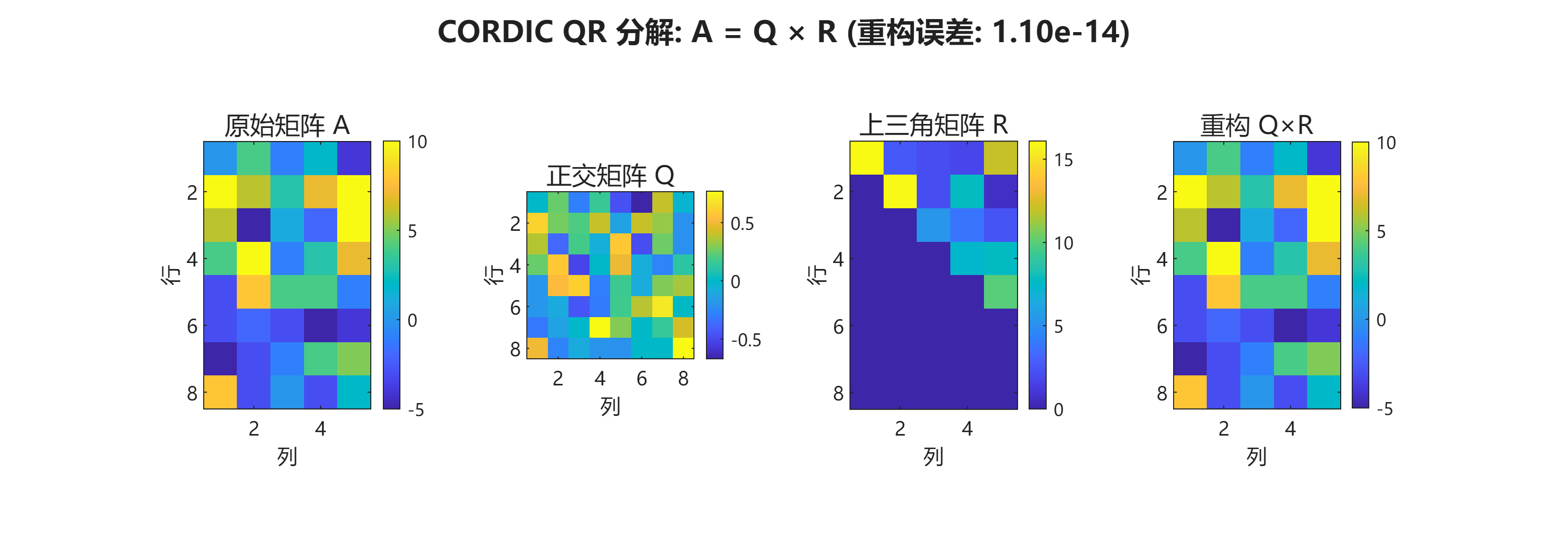

📊 性能指标 (实测数据)

基于 demo_qr.m (8x5 Matrix)

指标	结果	说明
重构误差 (∣A−QR∣F\|A-QR\|_F∣A−QR∣F)	< 1e-4	分解精度极高
正交性误差 (∣QTQ−I∣F\|Q^T Q - I\|_F∣QTQ−I∣F)	< 2e-4	保持优良的正交特性
LS 求解精度 (∣xest−xtrue∣\|x_{est} - x_{true}\|∣xest−xtrue∣)	< 1e-4	完美拟合线性回归

📁 项目结构

复制代码

CORDIC-QR/
├── matrix/                     # 矩阵运算核心
│   ├── cordic_qr.m             # QR分解主函数
│   ├── givens_rotation.m       # Givens旋转单元
│   └── qr_solve.m              # 最小二乘求解器
├── docs/                       # 核心文档
│   ├── 算法文档.md             # QR/Givens/Systolic 理论
│   └── 代码文档.md             # API 字典
└── demo_qr.m                   # 旗舰演示脚本
