16、电压跟随器(缓冲器)电路

电压跟随器(缓冲器)电路

这是一个带输入保护的模拟信号缓冲电路,核心作用是提高输入阻抗、隔离前后级信号,保证模拟采样的精度,通常用于传感器或模拟信号到 ADC 的采样前端。


一、电路模块拆解

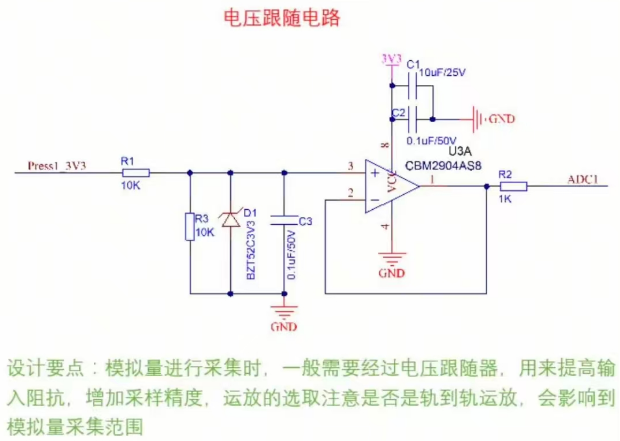

1. 输入信号预处理与保护电路

  • R1(10KΩ 限流电阻):限制输入信号的电流,避免过流损坏运放输入端。
  • R3(10KΩ 下拉电阻):在输入无信号时,将运放同相输入端拉到地,确保输入电平稳定,防止悬空导致的噪声干扰。
  • D1(BZX84C3V3 稳压管):将输入电压钳位在 3.3V 以内,当输入信号超过 3.3V 时,稳压管击穿导通,保护运放输入端免受过压损坏。

2. 核心:电压跟随器(运放 U3A:CBM2904AS8)

运放配置为电压跟随器(Buffer),同相输入端接输入信号,输出端直接接反相输入端,构成 1:1 的电压跟随结构。

  • 核心作用
    1. 高输入阻抗:运放同相输入端输入阻抗极高(通常 > 1MΩ),不会对输入信号源产生负载效应,保证输入信号的原始电平不受影响。
    2. 低输出阻抗:输出阻抗极低(通常 < 100Ω),可以稳定驱动后级的 ADC 输入,避免因负载变化导致的信号衰减。
    3. 信号隔离:隔离输入信号与 ADC 采样电路,防止 ADC 的输入阻抗影响前端信号源。

3. 电源滤波电路

  • C1(1uF/25V)+ C2(0.1uF/50V) :运放电源端的去耦电容组合,C1滤除低频电源纹波,C2抑制高频噪声,保证运放供电稳定,减少电源噪声对模拟信号的干扰。

4. 输出保护电路

  • R2(1KΩ 限流电阻):限制运放输出到 ADC 的电流,防止 ADC 输入短路或过流,同时可匹配 ADC 的输入阻抗,提升信号传输的稳定性。

二、整体工作原理

  1. 输入信号保护 :输入信号 Press1_3V3R1 限流、R3 下拉、D1 钳位后,确保运放输入端电压稳定且不超过 3.3V。
  2. 电压跟随缓冲:运放将输入信号 1:1 复制到输出端,由于高输入阻抗,输入信号的原始电平不会被运放 "拉低";低输出阻抗则保证信号能稳定驱动后级的 ADC 采样电路。
  3. 输出采样 :缓冲后的信号经 R2 限流后送入 ADC1,保证 ADC 采样到的信号与输入信号完全一致,提高采样精度。

三、设计要点解析(对应图中标注)

  1. 输入阻抗提升:电压跟随器的核心价值是提高输入阻抗,避免前端信号源(如传感器)因负载效应导致信号衰减,从而提升采样精度。
  2. 运放选型注意 :运放是否为 ** 轨到轨(Rail-to-Rail)** 输出会直接影响模拟量采集范围。
    • 轨到轨运放的输出电压可以接近电源轨(0V~3.3V),适合宽范围采样;
    • 非轨到轨运放的输出会有一定压降(如最低输出 0.2V、最高输出 3.1V),会缩小有效采样范围。
  3. 输入保护必要性D1 稳压管和 R1/R3 的组合,能有效防止输入过压、静电或噪声对运放的损坏,提升电路可靠性。

这个电路工作原理

这个电压跟随器电路的核心是运放构成的 1:1 缓冲器,主要作用是提升输入阻抗、隔离前后级信号,保证模拟信号到 ADC 采样的精度,完整工作原理如下:


一、输入信号预处理与保护

  1. 限流与下拉稳定 输入信号 Press1_3V3 首先经过 R1(10KΩ) 限流,避免过大电流流入运放输入端;同时 R3(10KΩ) 下拉到地,在输入无信号时将运放同相输入端(3 脚)电平拉低至 0V,防止悬空引入噪声干扰。
  2. 过压钳位保护 D1(BZX84C3V3稳压管) 并联在输入与地之间,当输入信号电压超过 3.3V 时,稳压管击穿导通,将输入电压钳位在 3.3V 以内,避免运放输入端因过压损坏。

二、运放电压跟随缓冲(核心环节)

运放 U3A(CBM2904AS8)被配置为 ** 电压跟随器(Buffer)** 结构:

  • 同相输入端(3 脚)接预处理后的输入信号;
  • 输出端(1 脚)直接连接到反相输入端(2 脚),构成 1:1 的负反馈。

基于运放的虚短特性(同相端与反相端电压近似相等),输出电压会完全跟随输入电压(\(V_{OUT} = V_{IN}\)),实现无增益的信号缓冲。

  • 高输入阻抗:运放同相端输入阻抗极高(通常 > 1MΩ),不会对前端信号源(如传感器)产生负载效应,保证输入信号的原始电平不受衰减。
  • 低输出阻抗:运放输出阻抗极低(通常 < 100Ω),可以稳定驱动后级的 ADC 输入,避免因 ADC 输入阻抗变化导致的信号失真。

三、电源与输出电路

  1. 电源滤波 C1(1uF/25V)C2(0.1uF/50V) 是运放电源端的去耦电容:
    • C1 滤除电源低频纹波,减少负载波动导致的电压变化;
    • C2 抑制高频噪声(如电源开关干扰),保证运放供电稳定。
  2. 输出限流保护 R2(1KΩ) 串联在运放输出与 ADC 输入之间,限制输出电流,防止 ADC 输入短路或过流,同时可匹配 ADC 的输入阻抗,提升信号传输的稳定性。

四、核心价值:提升采样精度

  • 前端信号源(如压力传感器)通常输出阻抗较高,若直接接 ADC,会因 ADC 输入阻抗较低导致信号衰减;
  • 电压跟随器的高输入阻抗避免了这一问题,保证输入信号的原始电平完整传递到 ADC,从而提升采样精度。

五、设计要点(对应图中标注)

  • 轨到轨运放影响:如果运放是 ** 轨到轨(Rail-to-Rail)** 输出,其输出电压可以接近电源轨(0V~3.3V),模拟量采集范围更大;非轨到轨运放的输出会有一定压降(如最低输出 0.2V、最高输出 3.1V),会缩小有效采样范围。
  • 输入保护必要性D1 稳压管和 R1/R3 的组合,能有效防止输入过压、静电或噪声对运放的损坏,提升电路可靠性。
