ARM之多点触控与SPI

一、SPI 总线基础与 IMX6ULL ECSPI 控制器

SPI（Serial Peripheral Interface，串行外设接口）由 Motorola 率先定义，是一种高速、全双工、同步的串行通信总线，仅需 4 根线即可实现通信，广泛应用于 EEPROM、FLASH、传感器、AD 转换器等外设，因引脚少、布局方便、协议简单的特性被大量芯片集成。

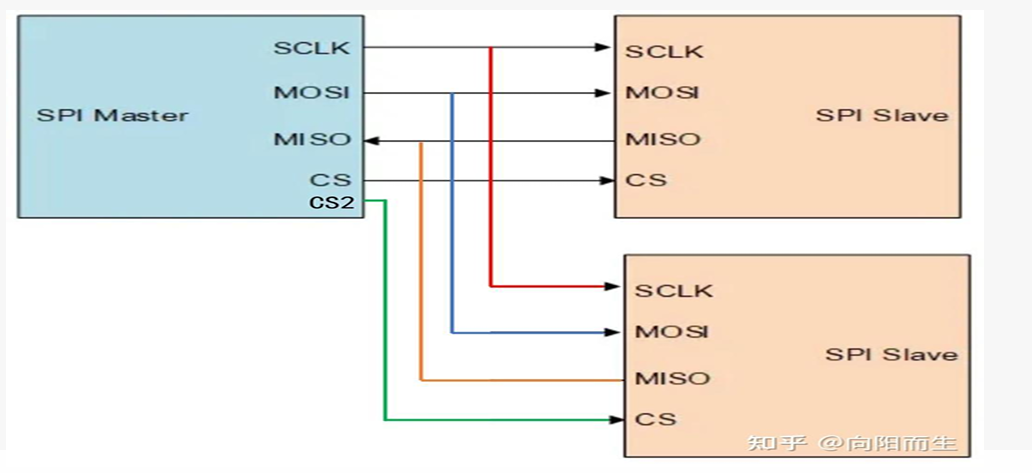

1.1 标准 SPI 总线引脚定义

标准 SPI 为四线制全双工通信，核心引脚功能如下，若仅需单工通信可省略 MOSI 或 MISO 实现三线 SPI（如仅需写数据的 OLED）：

SCLK：时钟信号线，由主机提供，所有设备通过时钟同步通信；
MOSI：主出从入，主机的数据发送线；
MISO：主入从出，主机的数据接收线；
CS：片选信号，SPI 无从机地址，通过 CS 选择当前通信外设，低电平有效，同一时刻总线仅一个外设被选中。

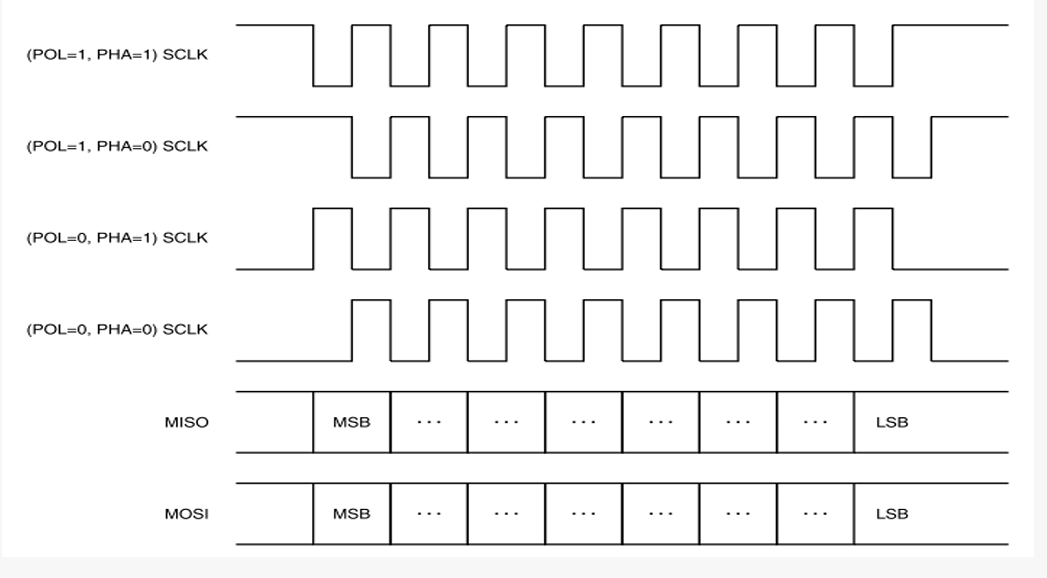

1.2 SPI 通信时序核心：CPOL 与 CPHA

SPI 的通信时序由 时钟极性（CPOL）和时钟相位（CPHA） 决定，二者均针对 SCLK 信号线，组合后形成 4 种通信模式，具体使用哪种由外设厂家规定，开发前需熟读外设手册。

CPOL：定义 SCLK 空闲时的电平，CPOL=0 为低电平，CPOL=1 为高电平；
CPHA：定义数据采样的时钟沿，CPHA=0 在时钟第一个跳变沿采样，CPHA=1 在第二个跳变沿采样。

通用规则：无论哪种模式，SPI 均采用 MSB 先行（最高位先传输）；全双工通信中，主机发送 1 字节的同时会接收 1 字节，因此 "发送即接收" 是 SPI 的核心通信逻辑。

1.3 IMX6ULL 的 ECSPI 控制器

IMX6ULL 自带的 SPI 外设为 ECSPI（Enhanced Configurable Serial Peripheral Interface），本质是增强型 SPI，核心优势为配备 64*32 的接收 FIFO（RXFIFO）和发送 FIFO（TXFIFO），提升大数据传输效率，其核心特性如下：

关键逻辑：SPI 全双工特性决定 "发送即接收"，向 TXDATA 写入 1 字节的同时，RXDATA 会接收到外设返回的 1 字节（即使是 Dummy 数据 0xFF）。

共 4 个 ECSPI 控制器，每个支持 4 个硬件片选信号，即一个 ECSPI 可驱动 4 个 SPI 外设；
支持主 / 从模式，开发中通常使用主模式；
ECSPI 时钟源为 pll3_sw_clk=480MHz，经 8 分频静态分频后为 60MHz，再通过寄存器配置二级分频得到最终 SCLK 频率；

核心操作通过寄存器完成，包含控制、配置、周期、状态、数据寄存器五大类，是 ECSPI 初始化和数据收发的关键。

ECSPIx_CONREG（控制寄存器，x=1~4）

该寄存器是 ECSPI 初始化的核心，用于配置传输长度、通道、分频、主从模式等核心参数：

位段	名称	功能说明	实验配置（ADXL345）
bit31:20	BURST_LENGTH	突发传输数据长度，0X000~0XFFF 对应 1~2^12 bit，实验设为 7（8bit/1 字节）	7（0x007）
bit19:18	CHANNEL_SELECT	SPI 通道选择（0~3 对应 SS0~SS3），实验用 ECSPI3 通道 0	0（0x0）
bit17:16	DRCTL	SPI_RDY 信号控制，0 = 不关心，1 = 边沿触发，2 = 电平触发	0
bit15:12	PRE_DIVIDER	预分频（1~16 分频），基础时钟 60MHz，实验设为 0（1 分频）	0（0x0）
bit11:8	POST_DIVIDER	二级分频，分频值 = 2^POST_DIVIDER，实验设为 3（8 分频，60/8=7.5MHz）	3（0x3）
bit7:4	CHANNEL_MODE	通道主 / 从模式（0 = 从，1 = 主），仅对应位生效，实验设通道 0 为主模式	0x01
bit3	SMC	开始模式控制，0 = 通过 XCH 启动传输，1 = 写 TXFIFO 即启动	1
bit2	XCH	传输启动位（仅 SMC=0 时生效）	0
bit1	HT	HT 模式使能（I.MX6ULL 不支持）	0
bit0	EN	SPI 使能位，1 = 使能，0 = 关闭	1

ECSPIx_CONFIGREG（配置寄存器）

用于配置 SPI 时序（CPOL/CPHA）、片选极性、空闲电平：

位段	名称	功能说明	实验配置（ADXL345）
bit28:24	HT_LENGTH	HT 模式消息长度（I.MX6ULL 不支持）	0
bit23:20	SCLK_CTL	SCLK 空闲电平（0 = 低，1 = 高），对应通道 3~0	0x1（通道 0 高电平）
bit19:16	DATA_CTL	DATA 空闲电平（0 = 高，1 = 低），对应通道 3~0	0x0
bit15:12	SS_POL	片选极性（0 = 低有效，1 = 高有效），对应通道 3~0	0x0（低电平有效）
bit7:4	SCLK_POL	CPOL（0 = 空闲低，1 = 空闲高），对应通道 3~0，ADXL345 需设为 1	0x1（通道 0=1）
bit3:0	SCLK_PHA	CPHA（0 = 第一个沿采样，1 = 第二个沿采样），对应通道 3~0，ADXL345 需设为 1	0x1（通道 0=1）

关键：ADXL345 采用 SPI 模式 3（CPOL=1、CPHA=1），需通过 SCLK_POL/SCLK_PHA 配置通道 0 为 1。

ECSPIx_PERIODREG（周期寄存器）

用于配置片选延时、时钟源、采样周期：

位段	名称	功能说明
bit21:16	CSD_CTL	片选到第一个时钟的延时（0~63 个周期）
bit15	CSRC	时钟源选择（0=60MHz SPI CLK，1=32.768KHz 晶振）
bit14:0	SAMPLE_PERIO	采样周期（0~32767 个周期）

时钟源说明：ECSPI 基础时钟 60MHz 来自 pll3_sw_clk (480MHz) 经 8 分频，CSCDR2 寄存器的 ECSPI_CLK_SEL 选通 60MHz，ECSPI_CLK_PODF 设为 0（不分频）。

ECSPIx_STATREG（状态寄存器）

用于判断 FIFO 状态、传输进度，是数据收发的核心判断依据：

位	名称	功能说明
bit7	TC	传输完成标志（0 = 传输中，1 = 完成）
bit6	RO	RXFIFO 溢出标志（0 = 无溢出，1 = 溢出）
bit5	RF	RXFIFO 空标志（0 = 非空，1 = 空）
bit4	RDR	RXFIFO 数据请求（0 = 数据≤阈值，1 = 数据＞阈值）
bit3	RR	RXFIFO 就绪（0 = 无数据，1 = 至少 1 个字数据）
bit2	TF	TXFIFO 满标志（0 = 非满，1 = 满）
bit1	TDR	TXFIFO 数据请求（0 = 数据＞阈值，1 = 数据≤阈值）
bit0	TE	TXFIFO 空标志（0 = 至少 1 个字数据，1 = 空）

核心用法：

发送数据前检查 TF 位，为 0 时向 TXDATA 写数据；

接收数据前检查 RR 位，为 1 时从 RXDATA 读数据；

传输完成后检查 TC 位，确认数据收发完成。

ECSPIx_TXDATA/ECSPIx_RXDATA（数据寄存器）

均为 32 位寄存器，是 SPI 数据收发的最终载体：

ECSPIx_TXDATA：写入需发送的数据（实验中仅用低 8 位，对应 8bit 传输）；
ECSPIx_RXDATA：读取接收到的数据（同样仅取低 8 位）。

1.4 IMX6ULL ECSPI3 底层驱动实现（spi.c/spi.h）

补充核心的 SPI 通用驱动代码，这是 ADXL345 驱动的基础：

复制代码

// spi.h
#ifndef __SPI_H__
#define __SPI_H__

#include "stdint.h"

// ECSPI3 初始化函数
void spi3_init(void);
// ECSPI3 通道0 读写函数（SPI核心：发送1字节同时接收1字节）
unsigned char spi3_ch0_write_and_read(unsigned char data);

#endif

// spi.c
#include "spi.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"

/**
 * @brief  ECSPI3 引脚初始化（ECSPI3_SCLK/ECSPI3_MOSI/ECSPI3_MISO + GPIO1_IO20(CS)）
 */
static void spi3_pin_init(void)
{
    // 1. 配置ECSPI3引脚复用
    IOMUXC_SetPinMux(IOMUXC_ECSPI3_SCLK_ECSPI3_SCLK, 0);    // SCLK
    IOMUXC_SetPinMux(IOMUXC_ECSPI3_MOSI_ECSPI3_MOSI, 0);    // MOSI
    IOMUXC_SetPinMux(IOMUXC_ECSPI3_MISO_ECSPI3_MISO, 0);    // MISO
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO20_GPIO1_IO20, 0);      // CS（GPIO1_IO20）

    // 2. 配置引脚电气特性（上拉、速率、驱动能力）
    IOMUXC_SetPinConfig(IOMUXC_ECSPI3_SCLK_ECSPI3_SCLK, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_ECSPI3_MOSI_ECSPI3_MOSI, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_ECSPI3_MISO_ECSPI3_MISO, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO20_GPIO1_IO20, 0x10B0);

    // 3. CS引脚设为输出，默认拉高（未选中设备）
    GPIO1->GDIR |= (1 << 20);
    GPIO1->DR |= (1 << 20);
}

/**
 * @brief  ECSPI3 控制器初始化（模式3、主模式、时钟分频配置）
 */
void spi3_init(void)
{
    spi3_pin_init();

    // 1. 使能ECSPI3时钟（CCM寄存器）
    CCM->CCGR1 |= (3 << 28);  // CCM_CCGR1[29:28] = 11, 使能ECSPI3时钟

    // 2. 复位ECSPI3控制器
    ECSPI3->CONREG &= ~(1 << 0);  // 关闭ECSPI
    ECSPI3->CONREG |= (1 << 1);   // 软件复位
    while((ECSPI3->CONREG & (1 << 1)) != 0); // 等待复位完成

    // 3. 配置ECSPI3_CONREG寄存器
    ECSPI3->CONREG = 0;
    ECSPI3->CONREG |= (1 << 0);    // 使能ECSPI
    ECSPI3->CONREG |= (0 << 1);    // 主模式
    ECSPI3->CONREG |= (3 << 2);    // 通道0
    ECSPI3->CONREG |= (0 << 4);    // 无硬件片选，使用软件CS
    ECSPI3->CONREG |= (1 << 6);    // CPOL=1（模式3）
    ECSPI3->CONREG |= (1 << 7);    // CPHA=1（模式3）
    ECSPI3->CONREG |= (0 << 8);    // MSB先行
    ECSPI3->CONREG |= (7 << 10);   // 数据长度8bit
    ECSPI3->CONREG |= (0 << 17);   // 忽略片选极性

    // 4. 配置时钟分频（SCLK = 60MHz / (1 + 7) = 7.5MHz）
    ECSPI3->PERIODREG = 7;  // PERIOD[7:0] = 7, 分频系数=7+1=8
}

/**
 * @brief  ECSPI3 通道0 读写函数（SPI核心逻辑：发送1字节同时接收1字节）
 * @param  data: 要发送的字节
 * @retval 接收的字节
 */
unsigned char spi3_ch0_write_and_read(unsigned char data)
{
    // 1. 等待发送FIFO为空
    while((ECSPI3->STATREG & (1 << 1)) == 0);

    // 2. 写入发送数据（8bit）
    ECSPI3->TXDATA = data & 0xFF;

    // 3. 等待接收FIFO有数据
    while((ECSPI3->STATREG & (1 << 0)) == 0);

    // 4. 读取接收数据并返回
    return ECSPI3->RXDATA & 0xFF;
}

二、SPI 实战：驱动 ADXL345 三轴加速度传感器

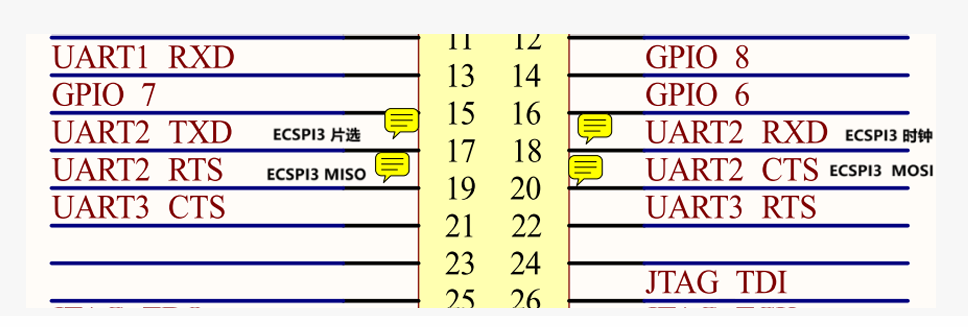

本次实验将 ADXL345 连接到 IMX6ULL 的 ECSPI3 通道 0，采用四线制 SPI 通信，实现三轴加速度数据的读取。开发核心思路为：先实现 ECSPI 的通用初始化和读写函数，再基于 SPI 封装 ADXL345 的设备操作函数，实现总线与设备的解耦。

2.1 ADXL345 传感器核心特性

ADXL345 是一款低功耗、高精度的三轴加速度传感器，完美适配 SPI/I2C 总线，核心特性如下：

测量范围：±2g/±4g/±8g/±16g 可编程；
分辨率：最高 13 位（3.9mg/LSB），可精准检测静态重力和动态振动；
工作电压：2.0V~3.6V，测量模式功耗仅 0.23mA，待机模式 40μA；
接口支持：3 线 / 4 线 SPI、I2C，本次采用 4 线 SPI；
核心功能：三轴加速度测量、自由落体检测、单击 / 双击检测、活动 / 非活动监测，内置 32 级 FIFO 缓冲。

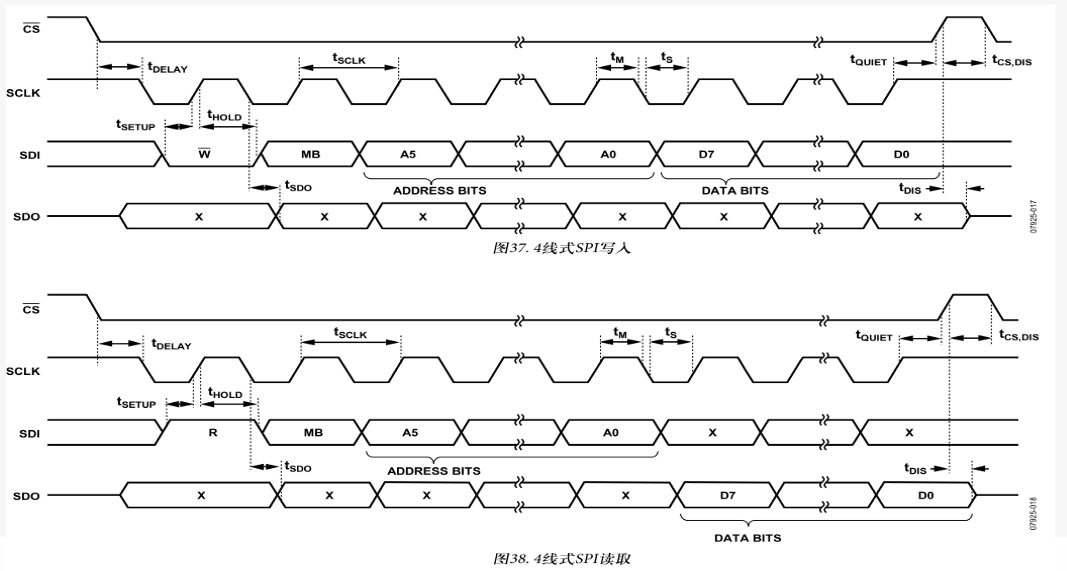

2.2 ADXL345 的 SPI 通信规则

ADXL345 的 SPI 通信采用模式 3（CPOL=1，CPHA=1），即 SCLK 空闲为高电平，在第二个时钟跳变沿采样数据，同时有一个关键的地址规则：

写寄存器：寄存器地址最高位为 0，直接发送地址 + 待写数据；
读寄存器：寄存器地址最高位为 1，发送带最高位 1 的地址 + 空数据（Dummy，如 0xFF），同时接收传感器返回的寄存器数据。

例如：写 0x20 寄存器先发 0x20，再发数据；读 0x20 寄存器先发 0xA0（0x20 | 0x80），再发 0xFF，同时读取返回值。

2.3 ADXL345 完整驱动代码（adxl345.c/adxl345.h）

复制代码

// adxl345.h
#ifndef __ADXL345_H__
#define __ADXL345_H__

#include "stdint.h"

// 三轴加速度数据结构体
typedef struct {
    int16_t x;  // X轴加速度
    int16_t y;  // Y轴加速度
    int16_t z;  // Z轴加速度
} ADXL345_Data;

// 函数声明
unsigned char adxl345_read(unsigned char reg_addr);
void adxl345_write(unsigned char reg_addr, unsigned char data);
void adxl345_init(void);
ADXL345_Data adxl345_read_data(void);
// 新增：数据转换为实际加速度值（g）
float adxl345_convert_to_g(int16_t raw_data);

#endif

// adxl345.c
#include "adxl345.h"
#include "spi.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"
#include "stdio.h"

/**
 * @brief  读取ADXL345指定寄存器的值
 * @param  reg_addr: 要读取的寄存器地址
 * @retval 寄存器返回值
 * @note   CS引脚为GPIO1_IO20，低电平有效
 */
unsigned char adxl345_read(unsigned char reg_addr)
{
    unsigned char ret = 0;
    // 拉低CS引脚，选中ADXL345
    GPIO1->DR &= ~(1 << 20);

    // 发送带读标志的寄存器地址（最高位置1）
    spi3_ch0_write_and_read(reg_addr | 0x80);
    // 发送Dummy数据0xFF，同时接收传感器返回值
    ret = spi3_ch0_write_and_read(0xFF);

    // 拉高CS引脚，释放总线
    GPIO1->DR |= (1 << 20);
    return ret;
}

/**
 * @brief  向ADXL345指定寄存器写入数据
 * @param  reg_addr: 要写入的寄存器地址
 * @param  data: 要写入的数据
 * @retval 无
 */
void adxl345_write(unsigned char reg_addr, unsigned char data)
{
    // 拉低CS引脚，选中ADXL345
    GPIO1->DR &= ~(1 << 20);

    // 发送寄存器地址（最高位置0，写操作）
    spi3_ch0_write_and_read(reg_addr);
    // 发送要写入的数据
    spi3_ch0_write_and_read(data);

    // 拉高CS引脚，释放总线
    GPIO1->DR |= (1 << 20);
}

/**
 * @brief  ADXL345初始化函数
 * @param  无
 * @retval 无
 * @note   配置测量范围、采样率、使能测量模式，增加通信校验
 */
void adxl345_init(void)
{
    // 读取设备ID寄存器（0x00），验证通信是否正常（ADXL345 ID为0xE5）
    unsigned char dev_id = adxl345_read(0x00);
    if (dev_id != 0xE5)
    {
        printf("ADXL345通信异常！ID=0x%02X（预期0xE5）\n", dev_id);
        while(1); // 通信失败则卡死，便于调试
    }
    printf("ADXL345 ID = 0x%02X（正常）\n", dev_id);

    // 0x2E: 中断控制寄存器，禁用所有中断
    adxl345_write(0x2E, 0x08);
    // 0x31: 数据格式寄存器，0x0B表示±16g量程、13位分辨率
    adxl345_write(0x31, 0x0B);
    // 0x2C: 功耗控制寄存器，0x08表示采样率12.5Hz
    adxl345_write(0x2C, 0x08);
    // 0x2D: 电源控制寄存器，0x08表示使能测量模式（修正原代码0x0B，避免休眠）
    adxl345_write(0x2D, 0x08);
}

/**
 * @brief  读取ADXL345三轴加速度原始数据
 * @param  无
 * @retval ADXL345_Data结构体，包含X/Y/Z三轴16位数据
 */
ADXL345_Data adxl345_read_data(void)
{
    ADXL345_Data ret;
    // 读取X轴数据（低字节0x32，高字节0x33）
    ret.x = adxl345_read(0x32);
    ret.x |= (int16_t)(adxl345_read(0x33) << 8);
    // 读取Y轴数据（低字节0x34，高字节0x35）
    ret.y = adxl345_read(0x34);
    ret.y |= (int16_t)(adxl345_read(0x35) << 8);
    // 读取Z轴数据（低字节0x36，高字节0x37）
    ret.z = adxl345_read(0x36);
    ret.z |= (int16_t)(adxl345_read(0x37) << 8);
    return ret;
}

/**
 * @brief  将原始数据转换为实际加速度值（单位：g）
 * @param  raw_data: 原始16位数据
 * @retval 实际加速度值（g）
 * @note   ±16g量程下，1LSB = 3.9mg = 0.0039g
 */
float adxl345_convert_to_g(int16_t raw_data)
{
    return raw_data * 0.0039f;
}

2.4 ADXL345 调试与异常处理

通信校验：初始化时读取设备 ID，若与预期（0xE5）不符则打印错误并卡死，快速定位硬件接线 / 驱动问题；
数据有效性：原始数据为有符号数，转换为实际 g 值后更易理解（如水平放置时 Z 轴约 1g，X/Y 轴接近 0g）；
常见问题 ：
1. ID 读取错误：检查 CS/SCLK/MOSI/MISO 接线、SPI 模式（必须模式 3）、时钟频率（不宜超过 10MHz）；
2. 数据恒为 0：检查电源控制寄存器（0x2D）是否配置为测量模式（0x08），而非休眠模式；
3. 数据波动大：增加软件滤波（如滑动平均）

  // 滑动平均滤波（取10次采样平均值）
  ADXL345_Data adxl345_filter_data(void)
  {
  ADXL345_Data sum = {0, 0, 0};
  for (int i = 0; i < 10; i++)
  {
  ADXL345_Data tmp = adxl345_read_data();
  sum.x += tmp.x;
  sum.y += tmp.y;
  sum.z += tmp.z;
  delay_ms(1);
  }
  sum.x /= 10;
  sum.y /= 10;
  sum.z /= 10;
  return sum;
  }

三、I2C 总线基础与 IMX6ULL I2C 控制器

3.1 I2C 总线核心特性

I2C（Inter-Integrated Circuit）是由飞利浦定义的半双工串行总线，仅需 SCL（时钟）和 SDA（数据）两根线即可实现多设备通信，核心特性：

主从架构：单主机多从机，从机通过 7 位 / 10 位地址区分；
总线仲裁：多主机场景下避免总线冲突（IMX6ULL 开发中极少用到）；
应答机制：从机接收 / 发送数据后需发送 ACK/NACK 确认，是通信可靠性的关键；
速率等级：标准模式（100Kbps）、快速模式（400Kbps）、高速模式（3.4Mbps），GT9147 采用 400Kbps。

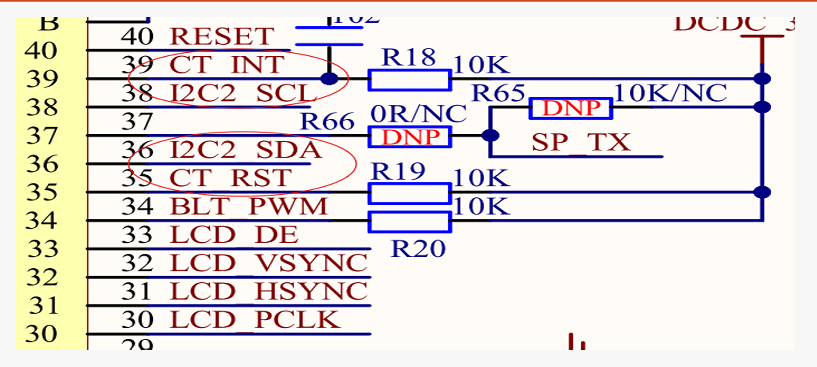

3.2 IMX6ULL I2C2 底层驱动实现（i2c.c/i2c.h）

补充 I2C 通用驱动，支撑 GT9147 驱动开发：

复制代码

// i2c.h
#ifndef __I2C_H__
#define __I2C_H__

#include "stdint.h"

// I2C传输方向枚举
typedef enum {
    I2C_Write = 0,
    I2C_Read
} I2C_Dir;

// I2C消息结构体
typedef struct {
    uint8_t dev_addr;    // 设备地址（7位）
    uint16_t reg_addr;   // 寄存器地址
    uint8_t reg_len;     // 寄存器地址长度（1/2字节）
    I2C_Dir dir;         // 传输方向
    uint8_t *data;       // 数据缓冲区
    uint32_t len;        // 数据长度
} I2C_Msg;

// 函数声明
void i2c2_init(void);
void transfer(uint8_t i2c_num, I2C_Msg *msg);
// 延时函数声明（需实现）
void delay_us(uint32_t us);

#endif

// i2c.c
#include "i2c.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"

/**
 * @brief  I2C2 引脚初始化（SCL/SDA）
 */
static void i2c2_pin_init(void)
{
    // 1. 配置I2C2引脚复用
    IOMUXC_SetPinMux(IOMUXC_I2C2_SCL_I2C2_SCL, 1);    // 复用为I2C2_SCL
    IOMUXC_SetPinMux(IOMUXC_I2C2_SDA_I2C2_SDA, 1);    // 复用为I2C2_SDA

    // 2. 配置引脚电气特性（开漏输出、上拉、400Kbps速率）
    IOMUXC_SetPinConfig(IOMUXC_I2C2_SCL_I2C2_SCL, 0x70B0);
    IOMUXC_SetPinConfig(IOMUXC_I2C2_SDA_I2C2_SDA, 0x70B0);
}

/**
 * @brief  I2C2 控制器初始化（400Kbps、主模式）
 */
void i2c2_init(void)
{
    i2c2_pin_init();

    // 1. 使能I2C2时钟
    CCM->CCGR1 |= (3 << 12);  // CCM_CCGR1[13:12] = 11

    // 2. 复位I2C2
    I2C2->I2C_CR = 0;                     // 关闭I2C
    I2C2->I2C_CR |= (1 << 15);            // 软件复位
    while((I2C2->I2C_CR & (1 << 15)) != 0);

    // 3. 配置I2C频率（400Kbps）
    // I2C时钟源=24MHz，公式：ICR = (24MHz / (2 * 400Kbps)) - 1 = 29
    I2C2->I2C_FDR = 0x181B;  // ICR=29 (0x1D)，配置FDR寄存器

    // 4. 使能I2C2
    I2C2->I2C_CR |= (1 << 0);
}

/**
 * @brief  I2C发送起始信号
 */
static void i2c_start(I2C_Type *base)
{
    base->I2C_CR |= (1 << 5);  // 发送START
    while((base->I2C_SR & (1 << 5)) == 0); // 等待START发送完成
    base->I2C_SR &= ~(1 << 5); // 清除标志
}

/**
 * @brief  I2C发送停止信号
 */
static void i2c_stop(I2C_Type *base)
{
    base->I2C_CR |= (1 << 6);  // 发送STOP
    while((base->I2C_SR & (1 << 6)) == 0); // 等待STOP发送完成
    base->I2C_SR &= ~(1 << 6); // 清除标志
}

/**
 * @brief  I2C发送1字节数据
 * @param  data: 要发送的字节
 * @retval 0-成功，1-失败（无ACK）
 */
static int i2c_send_byte(I2C_Type *base, uint8_t data)
{
    while((base->I2C_SR & (1 << 4)) == 0); // 等待发送缓冲区空
    base->I2C_TXDR = data;
    while((base->I2C_SR & (1 << 1)) == 0); // 等待发送完成

    if (base->I2C_SR & (1 << 0)) // 检查ACK
    {
        base->I2C_SR &= ~(1 << 0);
        return 1; // 无ACK
    }
    return 0;
}

/**
 * @brief  I2C接收1字节数据
 * @param  ack: 1-发送ACK，0-发送NACK
 * @retval 接收的字节
 */
static uint8_t i2c_recv_byte(I2C_Type *base, uint8_t ack)
{
    while((base->I2C_SR & (1 << 3)) == 0); // 等待接收缓冲区满
    uint8_t data = base->I2C_RXDR;

    // 发送ACK/NACK
    if (ack)
        base->I2C_CR &= ~(1 << 4); // ACK
    else
        base->I2C_CR |= (1 << 4);  // NACK

    delay_us(10);
    return data;
}

/**
 * @brief  I2C通用传输函数（核心）
 * @param  i2c_num: I2C控制器编号（2=I2C2）
 * @param  msg: I2C消息结构体
 */
void transfer(uint8_t i2c_num, I2C_Msg *msg)
{
    I2C_Type *base = (i2c_num == 2) ? I2C2 : NULL;
    if (base == NULL) return;

    // 1. 发送起始信号 + 设备地址（写）
    i2c_start(base);
    uint8_t dev_addr = (msg->dev_addr << 1) | I2C_Write;
    if (i2c_send_byte(base, dev_addr) != 0)
    {
        printf("I2C设备地址0x%02X无应答！\n", msg->dev_addr);
        i2c_stop(base);
        return;
    }

    // 2. 发送寄存器地址
    if (msg->reg_len == 2) // 16位寄存器地址（GT9147）
    {
        i2c_send_byte(base, (msg->reg_addr >> 8) & 0xFF); // 高字节
        i2c_send_byte(base, msg->reg_addr & 0xFF);        // 低字节
    }
    else if (msg->reg_len == 1) // 8位寄存器地址
    {
        i2c_send_byte(base, msg->reg_addr & 0xFF);
    }

    if (msg->dir == I2C_Read)
    {
        // 3. 重复起始信号 + 设备地址（读）
        i2c_start(base);
        dev_addr = (msg->dev_addr << 1) | I2C_Read;
        if (i2c_send_byte(base, dev_addr) != 0)
        {
            printf("I2C读地址0x%02X无应答！\n", msg->dev_addr);
            i2c_stop(base);
            return;
        }

        // 4. 接收数据
        for (uint32_t i = 0; i < msg->len; i++)
        {
            // 最后1字节发送NACK，其余发送ACK
            msg->data[i] = i2c_recv_byte(base, (i == msg->len - 1) ? 0 : 1);
        }
    }
    else // I2C_Write
    {
        // 3. 发送数据
        for (uint32_t i = 0; i < msg->len; i++)
        {
            i2c_send_byte(base, msg->data[i]);
        }
    }

    // 5. 发送停止信号
    i2c_stop(base);
}

四、I2C 总线实战：驱动 GT9147 多点电容触摸 IC

电容触摸屏是嵌入式人机交互的核心设备，本次实验基于 IMX6ULL 的 I2C2 控制器，驱动 GT9147 多点电容触摸 IC（搭载在 ATK-7016RGB LCD 屏上），采用中断方式获取触摸坐标，补充了异常处理、坐标校准、多触点防抖等关键内容。

4.1 GT9147 触摸 IC 核心特性

GT9147 是一款高性能的多点电容触摸控制 IC，广泛应用于中小尺寸 LCD 屏，核心特性如下：

支持最大 5 点触摸，采用 15*28 的驱动感应结构，触摸精度高；
通信接口：I2C（SCL/SDA），配套 RST（复位）、INT（中断）引脚；
中断方式：触摸按下 / 松开时，INT 引脚产生电平变化，通知主机读取数据；
寄存器操作：所有配置和数据读取均通过 I2C 读写寄存器完成；
可配置参数：触摸灵敏度、采样频率、中断触发方式（上升沿 / 下降沿 / 电平）。

4.2 GT9147 完整驱动代码（gt9147.c/gt9147.h）

复制代码

// gt9147.h
#ifndef __GT9147_H__
#define __GT9147_H__

#include "stdint.h"

// I2C传输方向枚举
typedef enum {
    I2C_Read = 0,
    I2C_Write
} I2C_Dir;

// I2C消息结构体
typedef struct {
    uint8_t dev_addr;    // 设备地址（7位）
    uint16_t reg_addr;   // 寄存器地址
    uint8_t reg_len;     // 寄存器地址长度
    I2C_Dir dir;         // 传输方向
    uint8_t *data;       // 数据缓冲区
    uint32_t len;        // 数据长度
} I2C_Msg;

// 触摸设备结构体
typedef struct {
    uint8_t num;         // 触摸点个数（0~5）
    uint8_t available;   // 触摸数据有效标志（1-有效，0-无效）
    uint16_t x[5];       // 5个触摸点X坐标
    uint16_t y[5];       // 5个触摸点Y坐标
    uint8_t id[5];       // 触摸点ID（区分不同触点）
} GT9147_Device;

// 函数声明
void gt9147_read(unsigned short reg_addr, unsigned char *data, unsigned int len);
void gt9147_write(unsigned short reg_addr, unsigned char *data, unsigned int len);
void gt9147_init(void);
// 新增：坐标校准函数
void gt9147_calibrate(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t screen_w, uint16_t screen_h);
// 外部函数声明
void transfer(uint8_t i2c_num, struct I2C_Msg *msg);
void delay_ms(uint32_t ms);
void delay_us(uint32_t us);
void system_interrupt_register(uint32_t irq_num, void (*handler)(void));
void GIC_SetPriority(uint32_t irq_num, uint8_t priority);
void GIC_EnableIRQ(uint32_t irq_num);

#endif

// gt9147.c
#include "gt9147.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"
#include "interrupt.h"
#include "stdio.h"

// 触摸设备结构体实例
GT9147_Device touch_dev;
// 5个触摸点的坐标寄存器地址（实测修正版，手册标注为0x8158开始）
unsigned short point_addr[5] = {0x8150, 0x8158, 0x8160, 0x8168, 0x8170};
// 坐标校准参数
static int16_t calib_x_offset = 0;
static int16_t calib_y_offset = 0;
static float calib_x_scale = 1.0f;
static float calib_y_scale = 1.0f;

/**
 * @brief  从GT9147指定寄存器读取数据
 * @param  reg_addr: 寄存器地址（16位）
 * @param  data: 数据接收缓冲区
 * @param  len: 要读取的字节数
 * @retval 无
 */
void gt9147_read(unsigned short reg_addr, unsigned char *data, unsigned int len)
{
    // GT9147设备地址为0x14（7位地址，实际I2C传输时左移1位）
    I2C_Msg _gt9147 = {
        .dev_addr = 0x14,
        .reg_addr = reg_addr,
        .reg_len = 2,           // 寄存器地址长度为2字节（16位）
        .dir = I2C_Read,        // 读操作
        .data = data,
        .len = len
    };
    transfer(I2C2, &_gt9147);
}

/**
 * @brief  向GT9147指定寄存器写入数据
 * @param  reg_addr: 寄存器地址（16位）
 * @param  data: 要写入的数据缓冲区
 * @param  len: 要写入的字节数
 * @retval 无
 */
void gt9147_write(unsigned short reg_addr, unsigned char *data, unsigned int len)
{
    I2C_Msg _gt9147 = {
        .dev_addr = 0x14,
        .reg_addr = reg_addr,
        .reg_len = 2,
        .dir = I2C_Write,       // 写操作
        .data = data,
        .len = len
    };
    transfer(I2C2, &_gt9147);
}

/**
 * @brief  触摸坐标校准（解决屏幕显示与触摸坐标不匹配问题）
 * @param  x0/y0: 校准点1原始坐标
 * @param  x1/y1: 校准点2原始坐标
 * @param  screen_w/screen_h: 屏幕分辨率
 */
void gt9147_calibrate(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1, uint16_t screen_w, uint16_t screen_h)
{
    calib_x_offset = -x0;
    calib_y_offset = -y0;
    calib_x_scale = (float)screen_w / (x1 - x0);
    calib_y_scale = (float)screen_h / (y1 - y0);
    printf("GT9147校准完成：X偏移=%d, Y偏移=%d, X缩放=%.2f, Y缩放=%.2f\n",
           calib_x_offset, calib_y_offset, calib_x_scale, calib_y_scale);
}

/**
 * @brief  校准触摸坐标
 * @param  x/y: 原始坐标
 * @retval 校准后的坐标
 */
static void gt9147_calib_coords(uint16_t *x, uint16_t *y)
{
    *x = (uint16_t)((*x + calib_x_offset) * calib_x_scale);
    *y = (uint16_t)((*y + calib_y_offset) * calib_y_scale);
    // 边界检查，避免坐标超出屏幕
    if (*x > 800) *x = 800;
    if (*y > 480) *y = 480;
}

/**
 * @brief  打印触摸点坐标（带校准）
 */
void show_points(void)
{
    if (touch_dev.available == 1)
    {
        for (int i = 0; i < touch_dev.num; i++)
        {
            // 校准坐标
            uint16_t x = touch_dev.x[i];
            uint16_t y = touch_dev.y[i];
            gt9147_calib_coords(&x, &y);
            printf("[%d] ID=%d: x = %d, y = %d\n", i, touch_dev.id[i], x, y);
        }
        touch_dev.available = 0;  // 清除有效标志
    }
}

/**
 * @brief  触摸中断服务函数（防抖+高效处理）
 * @note   GPIO1_IO09为触摸中断引脚，下降沿触发
 */
void touch_interrupt_handler(void)
{
    // 检查GPIO1_IO09中断标志位
    if ((GPIO1->ISR & (1 << 9)) != 0)
    {
        // 防抖延时（100us），避免机械抖动导致重复触发
        delay_us(100);
        if ((GPIO1->DR & (1 << 9)) != 0) // 再次检查电平
        {
            GPIO1->ISR |= (1 << 9); // 清除中断标志
            return;
        }

        unsigned char buffer[128] = {0};
        // 读取触摸点个数寄存器（0x814E）
        gt9147_read(0x814E, buffer, 1);
        int num = buffer[0] & 0x0F;  // 低4位为有效触摸点个数（0~5）

        // 写入0清除触摸标志，避免重复触发中断
        buffer[0] = 0;
        gt9147_write(0x814E, buffer, 1);

        if (num != 0 && num <= 5) // 校验触摸点个数有效性
        {
            touch_dev.num = num;
            touch_dev.available = 1;
            printf("触摸点数 = %d\n", num);
            for (int i = 0; i < num; i++)
            {
                // 读取每个触摸点的4字节坐标数据
                gt9147_read(point_addr[i], buffer, 4);
                // 解析X坐标（低字节buffer[0]，高字节buffer[1]）
                touch_dev.x[i] = (buffer[1] << 8) | buffer[0];
                // 解析Y坐标（低字节buffer[2]，高字节buffer[3]）
                touch_dev.y[i] = (buffer[3] << 8) | buffer[2];
                // 解析触摸点ID（buffer[4]，扩展读取1字节）
                gt9147_read(point_addr[i] + 4, buffer, 1);
                touch_dev.id[i] = buffer[0] & 0x0F;
            }
            show_points();  // 打印坐标
        }
        // 清除中断标志位
        GPIO1->ISR |= (1 << 9);
    }
}

/**
 * @brief  GT9147初始化函数（增加通信校验+参数配置）
 */
void gt9147_init(void)
{
    // 1. 配置引脚复用
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO09_GPIO1_IO09, 0);        // INT引脚（GPIO1_IO09）
    IOMUXC_SetPinMux(IOMUXC_SNVS_SNVS_TAMPER9_GPIO5_IO09, 0); // RST引脚（GPIO5_IO09）

    // 2. 配置引脚电气特性
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO09_GPIO1_IO09, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_SNVS_SNVS_TAMPER9_GPIO5_IO09, 0x10B0);

    // 3. 设置引脚为输出模式（用于复位）
    GPIO1->GDIR |= (1 << 9);   // INT引脚设为输出
    GPIO5->GDIR |= (1 << 9);   // RST引脚设为输出

    // 4. 复位GT9147
    GPIO1->DR &= ~(1 << 9);    // INT拉低
    GPIO5->DR &= ~(1 << 9);    // RST拉低
    delay_ms(10);              // 延时10ms
    GPIO5->DR |= (1 << 9);     // 释放复位
    delay_ms(100);             // 等待GT9147初始化

    // 5. 读取设备ID（0x8140~0x8143），验证I2C通信（正常为"9147"或"1158"）
    unsigned char buffer[32] = {0};
    gt9147_read(0x8140, buffer, 4);
    printf("GT9147 ID = %s\n", (char *)buffer);
    // 通信校验
    if (buffer[0] != '9' && buffer[0] != '1')
    {
        printf("GT9147通信异常！\n");
        while(1);
    }

    // 6. 配置触摸灵敏度（0x8047寄存器，值越小越灵敏）
    buffer[0] = 0x05; // 高灵敏度
    gt9147_write(0x8047, buffer, 1);

    // 7. 重新配置INT引脚为输入模式（中断检测）
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO09_GPIO1_IO09, 0x800);  // 使能Keeper属性
    GPIO1->GDIR &= ~(1 << 9);  // 改为输入模式

    // 8. 配置GPIO中断（下降沿触发）
    GPIO1->ICR1 |= (3 << 18);  // ICR1[19:18]配置GPIO1_IO09为下降沿触发
    GPIO1->IMR |= (1 << 9);    // 解除中断屏蔽

    // 9. 注册并配置中断
    system_interrupt_register(GPIO1_Combined_0_15_IRQn, touch_interrupt_handler);
    GIC_SetPriority(GPIO1_Combined_0_15_IRQn, 0);
    GIC_EnableIRQ(GPIO1_Combined_0_15_IRQn);

    // 10. 设置GT9147为正常读坐标模式（0x8040）
    buffer[0] = 0;
    gt9147_write(0x8040, buffer, 1);

    // 默认校准（适配800x480屏幕）
    gt9147_calibrate(0, 0, 800, 480, 800, 480);
}

4.3 GT9147 调试与性能优化

防抖处理：中断服务函数中增加 100us 延时防抖，避免触摸机械抖动导致的重复触发；
坐标校准：解决触摸坐标与屏幕显示坐标不匹配的问题，适配不同分辨率屏幕；
中断优先级：设置为最高优先级（0），保证触摸响应的实时性；
常见问题 ：
1. 无中断触发：检查 INT 引脚接线、中断配置（下降沿 / 上升沿）、GT9147 中断使能寄存器；
2. 坐标乱跳：调整触摸灵敏度寄存器（0x8047）、增加软件滤波、检查电源纹波；
3. 多触点识别异常：解析触摸点 ID（buffer [4]），区分不同触点。

五、驱动使用

5.1 ADXL345 使用

复制代码

#include "adxl345.h"
#include "spi.h"
#include "delay.h"
#include "stdio.h"

int main(void)
{
    // 初始化串口（用于打印）
    uart_init();
    // 初始化ECSPI3
    spi3_init();
    // 初始化ADXL345
    adxl345_init();

    while(1)
    {
        // 读取三轴加速度原始数据
        ADXL345_Data data = adxl345_read_data();
        // 转换为g值
        float x_g = adxl345_convert_to_g(data.x);
        float y_g = adxl345_convert_to_g(data.y);
        float z_g = adxl345_convert_to_g(data.z);
        // 打印数据（原始值+实际g值）
        printf("X: %d (%.2fg), Y: %d (%.2fg), Z: %d (%.2fg)\n",
               data.x, x_g, data.y, y_g, data.z, z_g);
        // 延时500ms
        delay_ms(500);
    }
    return 0;
}

5.2 GT9147 使用

复制代码

#include "gt9147.h"
#include "i2c.h"
#include "delay.h"
#include "stdio.h"

int main(void)
{
    // 初始化串口
    uart_init();
    // 初始化I2C2
    i2c2_init();
    // 初始化GT9147
    gt9147_init();

    // 可选：手动校准（根据实际屏幕调整）
    // gt9147_calibrate(20, 20, 780, 460, 800, 480);

    while(1)
    {
        // 主循环仅做其他业务处理，触摸数据由中断服务函数打印
        delay_ms(10);
    }
    return 0;
}

六、嵌入式串行总线开发通用思想与工程实践

本次 SPI 驱动 ADXL345 和 I2C 驱动 GT9147 的实验，遵循了嵌入式开发的通用核心思想，补充工程实践要点：

6.1 总线与设备解耦

先实现总线（ECSPI/I2C）的通用驱动，包含引脚初始化、控制器初始化、通用读写函数，总线驱动与具体外设无关，可复用；
基于总线通用驱动，封装具体外设的操作函数，仅需关注外设的通信规则和寄存器配置。

6.2 工程化开发要点

模块化分层 ：
- 底层：总线驱动（spi.c/i2c.c），负责硬件寄存器操作；
- 中层：外设驱动（adxl345.c/gt9147.c），封装外设寄存器和通信规则；
- 应用层：业务逻辑（main.c），调用外设驱动接口。
调试优先级 ：
- 第一步：验证总线通信（读取设备 ID）；
- 第二步：验证外设初始化（寄存器配置）；
- 第三步：验证数据读取（传感器数据 / 触摸坐标）；
- 第四步：优化性能（滤波、防抖、实时性）。
可靠性设计 ：
- 通信校验：读取设备 ID、寄存器回读；
- 异常处理：总线无应答、数据超出范围时的容错；
- 资源保护：SPI/I2C 总线操作时禁止中断（避免时序错乱）。

6.3 拓展方向

SPI 驱动拓展：基于 ECSPI 通用驱动，驱动 SPI FLASH（如 W25Q64）、SPI OLED 屏，掌握 SPI 多设备组网（通过 CS 引脚）；
I2C 驱动拓展：基于 I2C2 通用驱动，驱动 I2C 温湿度传感器（如 AM2320）、I2C EEPROM（如 AT24C02），掌握 I2C 多设备组网（通过设备地址）；
功能升级 ：
- ADXL345：添加自由落体检测、单击 / 双击检测、FIFO 数据读取；
- GT9147：添加手势识别（滑动、缩放）、触摸按键映射；
Linux 驱动移植：将裸机驱动移植为 Linux 内核驱动（字符设备驱动），实现基于设备文件的外设操作，贴近实际产品开发。

总结

SPI 核心要点：ADXL345 采用 SPI 模式 3（CPOL=1、CPHA=1），读寄存器地址最高位需置 1，初始化时必须校验设备 ID，原始数据需转换为实际 g 值；
I2C 核心要点：GT9147 寄存器地址为 16 位，触摸点坐标寄存器起始地址为 0x8150（手册标注有误），中断处理需防抖，坐标需校准适配屏幕；
工程实践要点：总线与设备解耦开发、通信校验、异常处理、模块化分层是嵌入式驱动开发的通用准则，可大幅提升代码复用性和可靠性。
