freertos开发空气检测仪之显示系统点亮lcd屏成功
本篇文章继续更新技术文章，这次带来的时将开发的空气检测仪项目推进之点亮lcd屏。

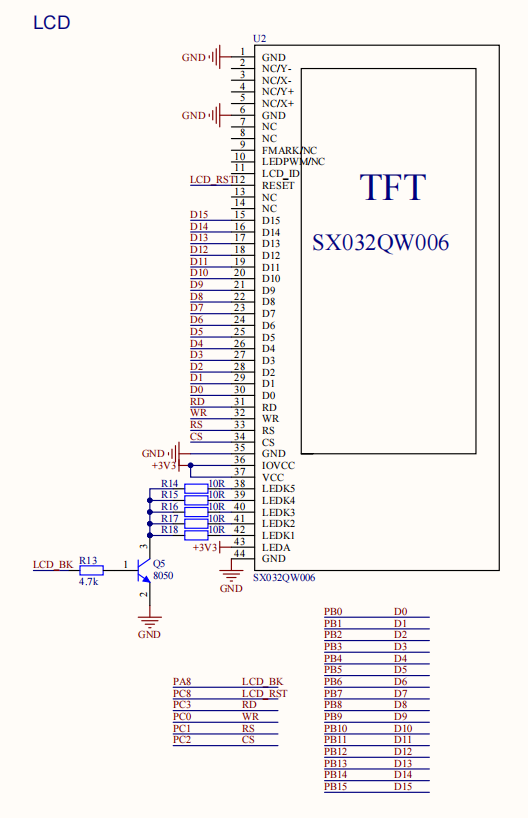

原理图
这个是一个240 * 400 分辨率的屏幕，可以显示像素点：240 * 400 = 96,000 个点
颜色深度：16 bit (RGB565) = 2 Bytes。(设计有16根data线)
所需显存：96,000 * 2 = 192,000 Bytes (192KB)
在MCU端开这么大的RAM空间来进行刷屏，显然行不通，项目中没有外挂SDRAM，只能进行简化操作硬件。
如果是 OLED (128x64, 单色)
像素点：128 * 64 = 8192 个点
颜色深度：1 bit (亮/灭)
所需显存：8192 bits = 1024 Bytes (1KB)
GD32F303 的 SRAM 有64KB，拿 1KB 出来做全屏缓冲（FrameBuffer）简直是小菜一碟。有了这个 Buffer，可以随意画点、画线，最后一次性 Flush 到屏幕，效率高且无闪烁，根据具体使用场景具体设计。
显示设备结构体
/* 显示设备结构体 */
typedef struct DisplayDevice {
char *name; /* 设备名称 */
void *FBBase; /* 显存基地址: CPU能直接读写的显存 */
int iXres; /* X方向分辨率 */
int iYres; /* Y方向分辨率 */
int iBpp; /* 每个像素的位数 */
/* 硬件初始化 */
int (*Init)(struct DisplayDevice *ptDev);
/* 把FBBase的数据刷到LCD的显存里 */
void (*Flush)(struct DisplayDevice *ptDev);
/* 在显存中设置(iX,iY)像素的颜色
* dwColor的格式:0x00RRGGBB
*/
int (*SetPixel)(struct DisplayDevice *ptDev, int iX, int iY, unsigned int dwColor);
/* 填充矩形区域 (加速绘制) */
int (*FillRect)(struct DisplayDevice *ptDev, int x, int y, int w, int h, unsigned int dwColor);
/* 链表指针 */
struct DisplayDevice *pNext;
} DisplayDevice, *PDisplayDevice;注册lcd结构体
static struct DisplayDevice g_lcd_dev = {
.name = "lcd_240x400",
.FBBase = NULL, /* 无显存模式 */
.iXres = LCD_WIDTH,
.iYres = LCD_HEIGHT,
.iBpp = 16,
.Init = LCD_Dev_Init,
.Flush = LCD_Dev_Flush,
.SetPixel = LCD_Dev_SetPixel,
.FillRect = LCD_Dev_FillRect,
.pNext = NULL
};
void DisplayDeviceRegister(PDisplayDevice ptDev)
{
if (ptDev == NULL)
return;
ptDev->pNext = g_ptDisplayDevices;
g_ptDisplayDevices = ptDev;
}
void Driver_LCD_Init(void)
{
DisplayDeviceRegister(&g_lcd_dev);
}完成对应的lcd函数
使用项目中的参考资料进行封装，把LCD的硬件封装完成，进行调试即可。
单元测试
#include "lcd_test.h"
#include "display_device.h"
#include "driver_lcd.h"
#include "RTT_Debug.h"
#include "FreeRTOS.h"
#include "task.h"
/* 测试颜色 */
#define TEST_RED 0xF800
#define TEST_GREEN 0x07E0
#define TEST_BLUE 0x001F
#define TEST_WHITE 0xFFFF
#define TEST_BLACK 0x0000
static void lcd_test_task(void *pvParameters)
{
struct DisplayDevice *pDev = GetDisplayDevice("lcd_240x400");
int width, height;
int x, y;
if (pDev == NULL) {
DBG_log("[LCD TEST] Failed to get LCD device!\n");
vTaskDelete(NULL);
return;
}
if (pDev->Init(pDev) != 0) {
DBG_log("[LCD TEST] Failed to init LCD device!\n");
/* 虽然初始化失败，但可能ID读取错误仍能工作，继续尝试? 或者直接返回 */
/* vTaskDelete(NULL); return; */
}
DBG_log("[LCD TEST] Device initialized. Starting test pattern...\n");
width = pDev->iXres;
height = pDev->iYres;
while (1)
{
/* 1. 刷全屏红色 (使用 FillRect 加速) */
DBG_log("[LCD TEST] Fill RED (Accelerated)\n");
if (pDev->FillRect) {
pDev->FillRect(pDev, 0, 0, width, height, TEST_RED);
} else {
for (y = 0; y < height; y++) {
for (x = 0; x < width; x++) {
pDev->SetPixel(pDev, x, y, TEST_RED);
}
}
}
vTaskDelay(pdMS_TO_TICKS(1000));
/* 2. 刷全屏绿色 */
DBG_log("[LCD TEST] Fill GREEN (Accelerated)\n");
if (pDev->FillRect) {
pDev->FillRect(pDev, 0, 0, width, height, TEST_GREEN);
} else {
for (y = 0; y < height; y++) {
for (x = 0; x < width; x++) {
pDev->SetPixel(pDev, x, y, TEST_GREEN);
}
}
}
vTaskDelay(pdMS_TO_TICKS(1000));
/* 3. 刷全屏蓝色 */
DBG_log("[LCD TEST] Fill BLUE (Accelerated)\n");
if (pDev->FillRect) {
pDev->FillRect(pDev, 0, 0, width, height, TEST_BLUE);
} else {
for (y = 0; y < height; y++) {
for (x = 0; x < width; x++) {
pDev->SetPixel(pDev, x, y, TEST_BLUE);
}
}
}
vTaskDelay(pdMS_TO_TICKS(1000));
}
}
void lcd_test_start(void)
{
/* 1. 初始化驱动 */
Driver_LCD_Init();
/* 2. 创建测试任务 */
xTaskCreate(lcd_test_task, "lcd_test", 512, NULL, 4, NULL);
}实验现象
在本次实验中，调试可以进行秒刷屏，能看到了屏幕会秒刷红色，绿色，蓝色，循环往复，也没影响之前调试的功能，本次实验很好的完成。
