系统分析师-2025年5月试题二

案例

阅读以下关于该系统的叙述,回答问题1至问题 3。

【说明】

设计一个电力风险管理系统的类图。该系统管理以下核心风险信息:

电网风险信息(GridNetRisk):涉及电网运行中的风险评估和监控。

基建风险信息(InfraRisk):涉及电力基础设施(如变电站、输电线路)的风,险管理。

工作风险信息(WorkRisk):涉及现场作业安全和工作流程中的风险控制。

系统还提供/险分析功能(RiskAnalysis),并支持对分析结果的打印管理(PrintManager)和导出Excel管理(ExportManager)。此外,系统包含一个通用警报类(GeneralAlarm)用于处理风,险事件警报。所有风险信息通过一个主类(RiskManager)进行统一管理。

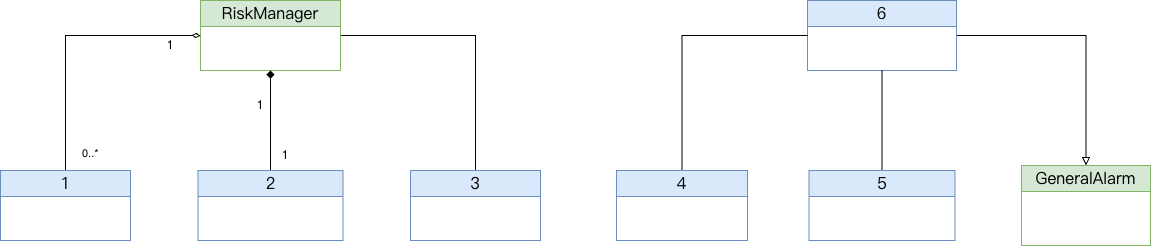

该系统类图如下图所示。

类名选项如下:

a:WorkRisk b:GridNetRisk c:InfraRisk d:RiskAnalysis

e:PrintManager f:ExportManager g:GeneralAlarm h: RiskManager

基于上述系统描述和类图,回答以下问题:

【问题 1】(8 分)

在类图中,从选项a~h中选择合适的类名填写1~6处空白位置。要求说明选择理由。

【问题 2】(11分)

类与类之间存在哪些关系?请按照耦合度从高到低排序。并基于类图描述,找出类图中箭头与类关系对应错误的地方(至少一处),说明错误原因及正确关系。

【问题 3】(6 分)

UML中有哪些主要视图?这些视图分别由哪些 UML图组成?

【答案】

【答案 1】

1:a(WorkRisk) 2:c (InfraRisk) 3:b (GridNetRisk)

4:e(PrintManager) 5:f(ExportManager) 6:d(RiskAnalysis)

【答案 2】

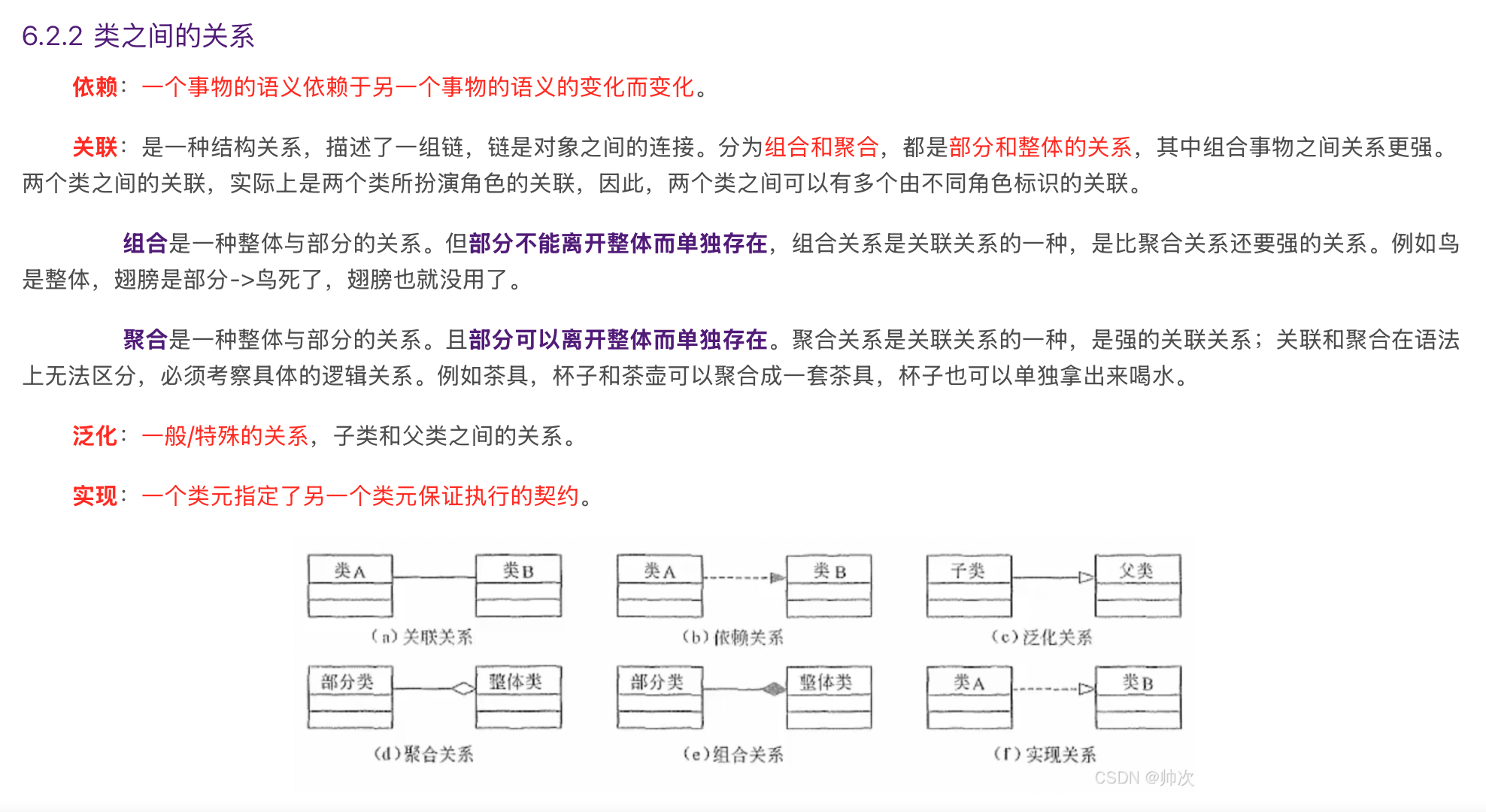

类之间有六种关系,耦合度从高到低排序及定义如下:

  • 实现。耦合度最高:实现类必须完全遵循接口的契约,接口的任何变更都会强制实现类修改。
  • 泛化。高耦合:子类继承父类的实现细节,父类修改可能直接破坏子类功能。
  • 组合。强依赖:部分对象的生命周期完全由整体对象控制(同生共死)。
  • 聚合。中度耦合:部分对象可独立于整体对象存在,但仍有从属关系。
  • 关联。低耦合:类间通过引用交互(如成员变量),但无生命周期依赖。
  • 依赖。耦合度最低:临时性使用(如方法参数、局部变量),无长期引用。

类图中箭头与关系对应错误及原因:

错误位置:

6(RiskAnalysis)到类GeneralAlarm的箭头表示泛化关系(继承)。

错误原因:系统描述中,GeneralAlarm是通用警报类,而 RiskAnalysis是险分析功能,两者无继承关系。RiskAnalysis 应使用GeneralAlarm(依赖或关联),而不是继承它。题干中,GeneralAlarm处理险事件警报,而 RiskAnalysis负责分析逻辑,继承关系不符合职责分离原则(RiskAnalysis不是一种警报)。

正确关系:应改为关联关系。

【答案 3】

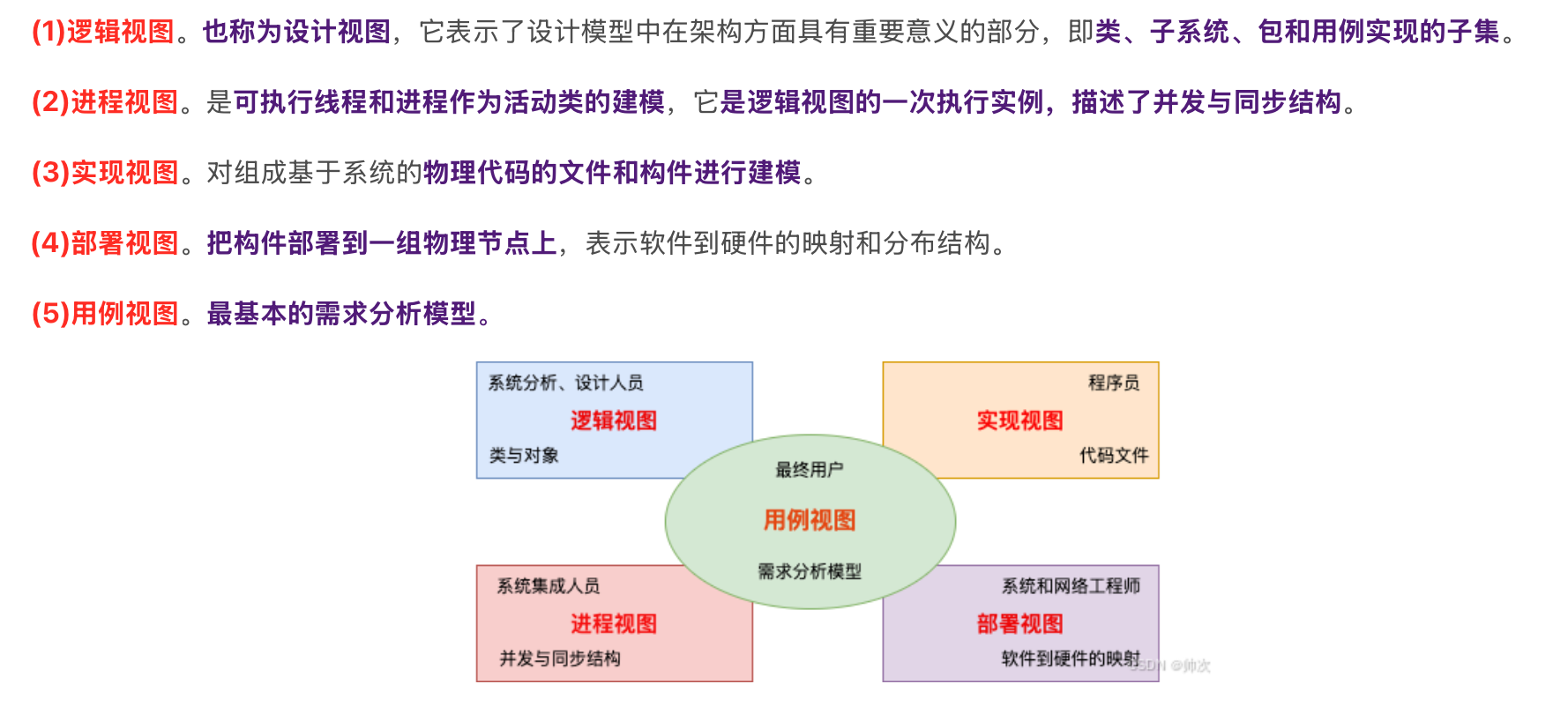

UML有五种视图,其与UML图对应关系如下:

  • 逻辑视图:类图、对象图
  • 实现视图:构件图、复合结构图
  • 进程视图:时序图、活动图、状态图
  • 部署视图:部署图
  • 用例视图:用例图
