在智能交通等领域，车牌识别是一项至关重要的技术。然而，实际场景中车牌图像常因各种因素变得模糊，影响识别准确率。本文将介绍一种基于卷积神经网络的模糊车牌识别系统，借助Matlab GUI界面实现对模糊车牌的处理与识别。

实现步骤

1. 打开图像

在Matlab中，我们可以使用imread函数来读取图像，代码如下：

matlab 复制代码

image = imread('your_image.jpg');
imshow(image);

这两行代码，第一行通过imread函数将指定路径下的图像读入并赋值给变量image，第二行使用imshow函数显示该图像，方便我们直观查看读取的图像。

2. 模糊与还原

模糊

在Matlab中可以通过多种方式模拟图像模糊，例如高斯模糊。以下是简单实现代码：

matlab 复制代码

h = fspecial('gaussian', [5 5], 2);
blurred_image = imfilter(image, h);
imshow(blurred_image);

这里使用fspecial函数创建一个大小为[5 5]，标准差为2的高斯滤波器h，然后用imfilter函数将该滤波器应用到原始图像image上，得到模糊后的图像blurred_image并显示。

还原

维纳滤波：

matlab 复制代码

noise_power = 0.0001;
PSF = fspecial('gaussian', [5 5], 2);
deblurred_image_wiener = deconvwnr(blurred_image, PSF, noise_power);
imshow(deblurred_image_wiener);

上述代码使用deconvwnr函数进行维纳滤波，该函数需要模糊图像blurredimage*、点扩散函数PSF（这里就是之前创建的高斯滤波器）以及噪声功率noise* power作为参数，经过维纳滤波处理后得到还原图像deblurredimagewiener并显示。

最小二乘法约束滤波：实现相对复杂些，需要我们定义一些参数和迭代过程。这里简单给出原理性代码框架（实际应用可能需更多调整）：

matlab 复制代码

lambda = 0.01; % 正则化参数
[nrows, ncols] = size(blurred_image);
A = fspecial('gaussian', [5 5], 2);
AtA = A' * A;
Atb = A' * blurred_image(:);
x = Atb;
for iter = 1:100
    x = x + (AtA + lambda * eye(nrows * ncols)) \ (Atb - AtA * x);
end
restored_image_ls = reshape(x, [nrows, ncols]);
imshow(restored_image_ls);

这里通过迭代求解最小二乘问题，对模糊图像进行还原。lambda是正则化参数，用于平衡拟合项和正则项。AtA和Atb分别计算了矩阵相关乘积，通过多次迭代更新x，最终将结果重塑为图像大小并显示。

3. 数字图像预处理

灰度化

matlab 复制代码

if size(image, 3) == 3 % 判断是否为彩色图像
    gray_image = rgb2gray(image);
else
    gray_image = image;
end
imshow(gray_image);

这段代码先判断图像是否为彩色图像（通过判断图像维度是否为3），若是则使用rgb2gray函数将其转换为灰度图像，否则直接将原图像作为灰度图像处理并显示。

阈值化

matlab 复制代码

level = graythresh(gray_image);
bw_image = imbinarize(gray_image, level);
imshow(bw_image);

graythresh函数自动计算一个全局阈值level，imbinarize函数根据该阈值将灰度图像转换为二值图像bw_image并显示。

边缘检测、孔洞填充、形态学操作与滤波操作

matlab 复制代码

edge_image = edge(bw_image, 'Canny');
filled_image = imfill(edge_image, 'holes');
se = strel('disk', 5);
morph_image = imclose(filled_image, se);
filtered_image = medfilt2(morph_image, [3 3]);
imshow(filtered_image);

edge函数使用Canny算法进行边缘检测得到edgeimage*，imfill函数填充其中的孔洞得到filled* image，接着使用strel创建一个半径为5的圆盘结构元素se，通过imclose函数进行闭运算（先膨胀后腐蚀）得到morphimage*，最后使用medfilt2函数进行中值滤波，窗口大小为[3 3]，得到处理后的图像filtered* image并显示。

4. 定位车牌

粗定位

利用图像的投影特征等方法大致确定车牌可能存在的区域。假设我们已经得到预处理后的图像filtered_image，代码示例如下：

matlab 复制代码

% 垂直投影
vert_projection = sum(filtered_image, 1);
% 寻找垂直投影中的波峰波谷确定大致区域
[peaks, ~] = findpeaks(vert_projection);
[valleys, ~] = findpeaks(-vert_projection);
% 根据一些规则筛选出可能是车牌区域的范围
% 这里省略具体复杂筛选规则
start_col = valleys(1);
end_col = peaks(1);

上述代码先对图像进行垂直投影，通过findpeaks函数分别找到投影中的波峰和波谷，之后根据一定规则（这里未详细展开）初步确定车牌在水平方向上可能的起始和结束列位置。

精定位

在粗定位的基础上，利用车牌的几何特征、纹理特征等进一步精确确定车牌位置。这部分实现较为复杂，可能需要机器学习等相关算法辅助。例如可以训练一个分类器，对粗定位区域进行分类判断是否为车牌。

5. 字符分割

将定位好的车牌图像进行字符分割，一般采用垂直投影结合字符宽度等先验知识。假设已经提取出车牌图像plate_image：

matlab 复制代码

plate_gray = rgb2gray(plate_image);
plate_bw = imbinarize(plate_gray);
vert_proj_plate = sum(plate_bw, 1);
% 根据垂直投影和字符宽度特征分割字符
% 这里省略复杂的分割实现
% 简单示意分割后存储字符图像
character_images = {};
for i = 1:num_characters % num_characters假设为预估计的字符数量
    char_image = plate_bw(:, start_col_char(i):end_col_char(i));
    character_images{i} = char_image;
end

这段代码先将车牌图像转换为灰度并二值化，计算垂直投影，之后根据投影和字符宽度特征分割字符，分割后的字符图像存储在character_images元胞数组中。

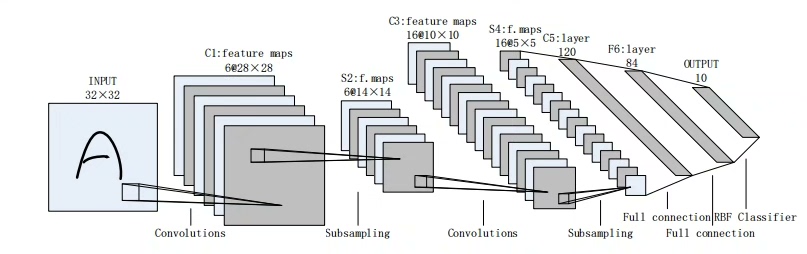

6. 卷积神经网络识别

利用训练好的卷积神经网络对分割后的字符图像进行识别。假设我们已经有一个训练好的卷积神经网络模型cnn_model：

matlab 复制代码

recognized_characters = {};
for i = 1:length(character_images)
    char_image = character_images{i};
    char_image = imresize(char_image, [28 28]); % 调整图像大小适应网络输入
    char_image = im2double(char_image);
    label = classify(cnn_model, char_image);
    recognized_characters{i} = label;
end
recognized_plate = strjoin(recognized_characters);
disp(['Recognized Plate: ', recognized_plate]);

上述代码遍历每个字符图像，将其调整大小为[28 28]（假设网络输入大小为[28 28]），转换为双精度类型，使用训练好的模型cnn_model进行分类，得到识别的字符标签，最后将所有识别的字符连接成车牌字符串并显示。

总结

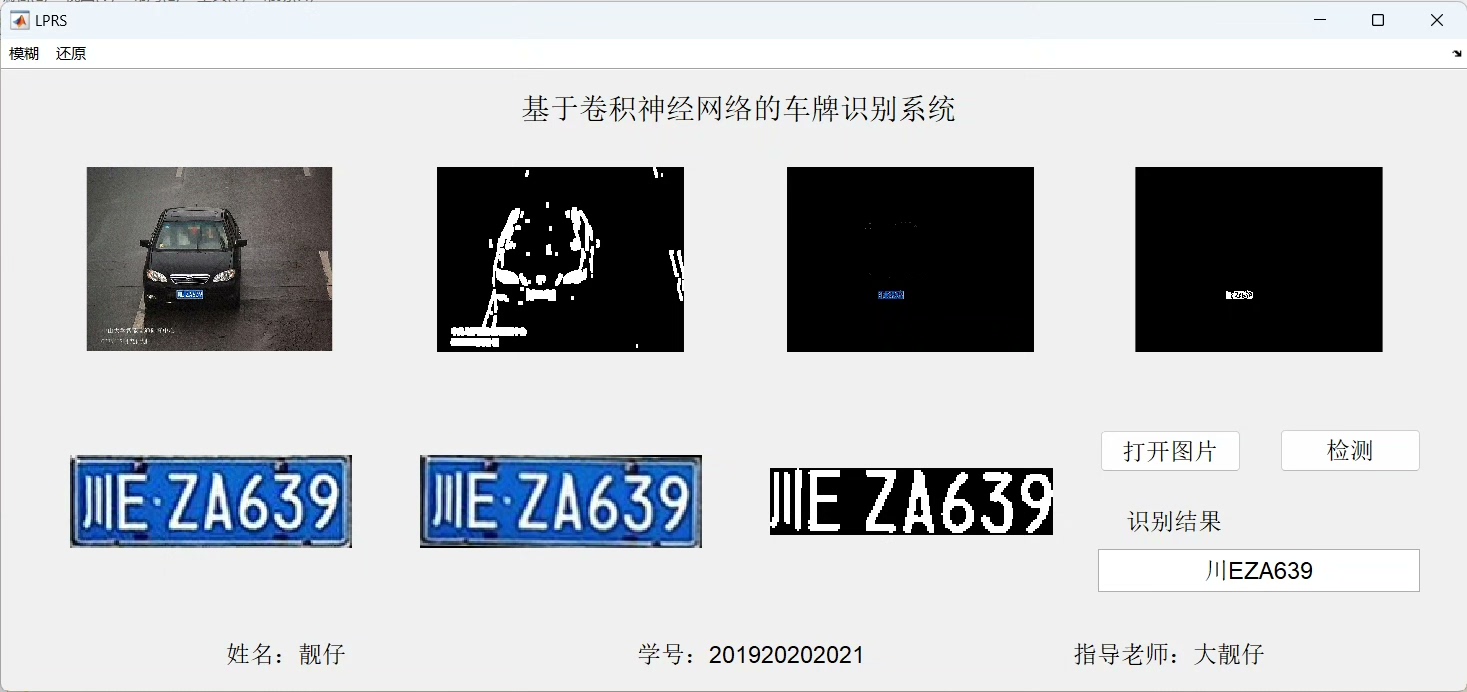

基于卷积神经网络的模糊车牌识别系统通过Matlab GUI界面实现了从图像读取、模糊处理、还原到最终识别的一系列操作。在实际应用中，还需不断优化各个环节，提高系统的准确率和鲁棒性，以适应复杂多变的实际场景。
