🔌 RK3588 USB系统硅级剖析
作为Android架构先知，我将从硅片到应用的完整视角，深度剖析RK3588 USB 3.0系统的实现机制。
1. 概念定位
USB DWC3 是Synopsys DesignWare USB 3.0 Dual-Role控制器，RK3588采用**rockchip,rk3588-dwc3兼容方案，通过ConfigFS**实现动态USB功能配置，支持USB 3.0/2.0双模式切换。
2. 源码坐标
Repository: kernel-5.10/drivers/usb/dwc3/
Branch: android-12.0
关键文件:
- dwc3-of-simple.c: RK3588平台适配层
- core.c: DWC3核心控制器驱动
- phy-rockchip-usbdp.c: USBDP Combo PHY驱动
- init.rk30board.usb.rc: Android ConfigFS配置3. 硅级硬件架构剖析
3.1 DWC3控制器初始化 - 硅片级配置
cpp
// kernel-5.10/drivers/usb/dwc3/dwc3-of-simple.c:33
static int dwc3_of_simple_probe(struct platform_device *pdev)
{
struct dwc3_of_simple *simple;
struct device *dev = &pdev->dev;
struct device_node *np = dev->of_node;
// 🔧 硅级内存分配：为DWC3控制器分配内核内存结构
simple = devm_kzalloc(dev, sizeof(*simple), GFP_KERNEL);
if (!simple)
return -ENOMEM;
// 🎯 关键兼容性检测：RK3588使用RK3399 DWC3兼容模式
if (of_device_is_compatible(np, "rockchip,rk3399-dwc3"))
simple->need_reset = true; // 🔧 需要USB3-OTG复位
// ⚡ 时钟树配置：获取并启用DWC3所需的所有时钟
ret = clk_bulk_get_all(simple->dev, &simple->clks);
simple->num_clocks = ret;
ret = clk_bulk_prepare_enable(simple->num_clocks, simple->clks);
// 🔄 复位控制：配置USB3-PHY复位序列
simple->resets = of_reset_control_array_get(np, false, true, true);
ret = reset_control_deassert(simple->resets);
// 📋 平台设备注册：创建DWC3核心控制器设备
ret = of_platform_populate(np, NULL, NULL, dev);
}3.2 USBDP Combo PHY - 硅片级寄存器配置
cpp
// kernel-5.10/drivers/phy/rockchip/phy-rockchip-usbdp.c:800
static int rockchip_udphy_init(struct phy *phy)
{
struct rockchip_udphy *udphy = phy_get_drvdata(phy);
u32 reg;
// 🔧 硅级PHY初始化：配置USB3.0+DP Combo PHY
// 🎯 关键寄存器：USBDP_PHY_GRF_CON0 - PHY基础控制
reg = readl(udphy->base_addr + USBDP_PHY_GRF_CON0);
reg |= USBDP_PHY_PLL_PWR_ON; // 🔌 开启PLL电源
reg |= USBDP_PHY_LDO_PWR_ON; // ⚡ 开启LDO电源
writel(reg, udphy->base_addr + USBDP_PHY_GRF_CON0);
// ⏱️ 硅级时序：等待PHY电源稳定（硬件要求延时）
usleep_range(100, 200);
// 🔍 阻抗校准：配置USB3.0高速信号阻抗
reg = readl(udphy->base_addr + USBDP_PHY_IMP_CAL_CON);
reg &= ~USBDP_PHY_IMP_CAL_MASK;
reg |= USBDP_PHY_IMP_CAL_VAL(0x8); // 🔧 设置50欧姆阻抗
writel(reg, udphy->base_addr + USBDP_PHY_IMP_CAL_CON);
// 🎯 时钟恢复：配置CDR（时钟数据恢复）参数
rockchip_udphy_cdr_config(udphy);
return 0;
}4. Android ConfigFS - 硅级USB功能配置
4.1 USB Gadget配置初始化
bash
# device/rockchip/common/rootdir/init.rk30board.usb.rc:6
on boot
# 📁 创建ConfigFS挂载点
mount configfs none /config
# 🔧 创建USB Gadget设备
mkdir /config/usb_gadget/g1 0770 shell shell
# 🎯 设置USB设备描述符 - 硅级VID/PID配置
write /config/usb_gadget/g1/idVendor 0x2207 # 🔌 Rockchip官方VID
write /config/usb_gadget/g1/bcdDevice 0x0310 # 📱 Android版本映射
write /config/usb_gadget/g1/bcdUSB 0x0200 # 🔍 USB 2.0兼容模式
# 📋 创建字符串描述符
mkdir /config/usb_gadget/g1/strings/0x409 0770
write /config/usb_gadget/g1/strings/0x409/serialnumber ${ro.serialno}
write /config/usb_gadget/g1/strings/0x409/manufacturer ${ro.product.manufacturer}
write /config/usb_gadget/g1/strings/0x409/product ${ro.product.model}4.2 ADB功能动态配置
bash
# system/core/rootdir/init.usb.configfs.rc:17
on property:sys.usb.config=adb && property:sys.usb.configfs=1
# 🔧 启动ADB守护进程
start adbd
on property:sys.usb.ffs.ready=1 && property:sys.usb.config=adb && property:sys.usb.configfs=1
# 📋 配置ADB功能描述符
write /config/usb_gadget/g1/configs/b.1/strings/0x409/configuration "adb"
# 🔗 创建FunctionFS符号链接 - 硅级buffer管理
symlink /config/usb_gadget/g1/functions/ffs.adb /config/usb_gadget/g1/configs/b.1/f1
# ⚡ 绑定USB控制器 - 硅级UDC激活
write /config/usb_gadget/g1/UDC ${sys.usb.controller}
# 🎯 设置USB状态属性
setprop sys.usb.state ${sys.usb.config}5. 硅级中断与DMA处理
5.1 USB中断处理 - 硅级事件响应
cpp
// kernel-5.10/drivers/usb/dwc3/core.c:1500
static irqreturn_t dwc3_interrupt(int irq, void *_dwc)
{
struct dwc3 *dwc = _dwc;
u32 reg;
// 🔍 读取事件状态寄存器 - 硅级事件检测
reg = dwc3_readl(dwc->regs, DWC3_GEVNTSIZ(0));
if (!(reg & DWC3_GEVNTSIZ_INTMASK))
return IRQ_NONE;
// 🎯 处理USB3.0链路事件
reg = dwc3_readl(dwc->regs, DWC3_GUSB3PIPECTL(0));
if (reg & DWC3_GUSB3PIPECTL_PHYERR) {
// 🔧 清除PHY错误状态
dwc3_writel(dwc->regs, DWC3_GUSB3PIPECTL(0),
reg | DWC3_GUSB3PIPECTL_PHYERR);
// ⚡ 重新初始化USB3.0链路
dwc3_usb3_phy_reset(dwc);
}
// 📤 处理端点事件 - 硅级数据传输
dwc3_process_event_buffers(dwc);
return IRQ_HANDLED;
}5.2 DMA描述符管理 - 硅级内存映射
cpp
// kernel-5.10/drivers/usb/dwc3/gadget.c:800
static int dwc3_gadget_ep_queue(struct usb_ep *ep,
struct usb_request *request,
gfp_t gfp_flags)
{
struct dwc3_ep *dep = to_dwc3_ep(ep);
struct dwc3 *dwc = dep->dwc;
struct dwc3_trb *trb;
dma_addr_t dma_addr;
// 🔧 分配TRB（Transfer Request Block）描述符
trb = dwc3_ep_alloc_trb(dep);
if (!trb)
return -ENOMEM;
// 🎯 映射用户buffer到DMA地址
dma_addr = dma_map_single(dwc->dev, request->buf,
request->length, DMA_TO_DEVICE);
// 📋 填充TRB描述符 - 硅级DMA配置
trb->size = DWC3_TRB_SIZE_LENGTH(request->length);
trb->bpl = lower_32_bits(dma_addr);
trb->bph = upper_32_bits(dma_addr);
trb->ctrl = DWC3_TRB_CTRL_HWO | // 🔒 硬件所有权标志
DWC3_TRB_CTRL_LST | // 🎯 最后一个TRB
DWC3_TRB_CTRL_IOC | // ⚡ 完成中断使能
DWC3_TRB_CTRL_ISP; // 🔍 中断短包
// 🔄 启动DMA传输 - 硅级硬件触发
dwc3_writel(dwc->regs, DWC3_DEPCMD(dep->number),
DWC3_DEPCMD_STARTTRANSFER);

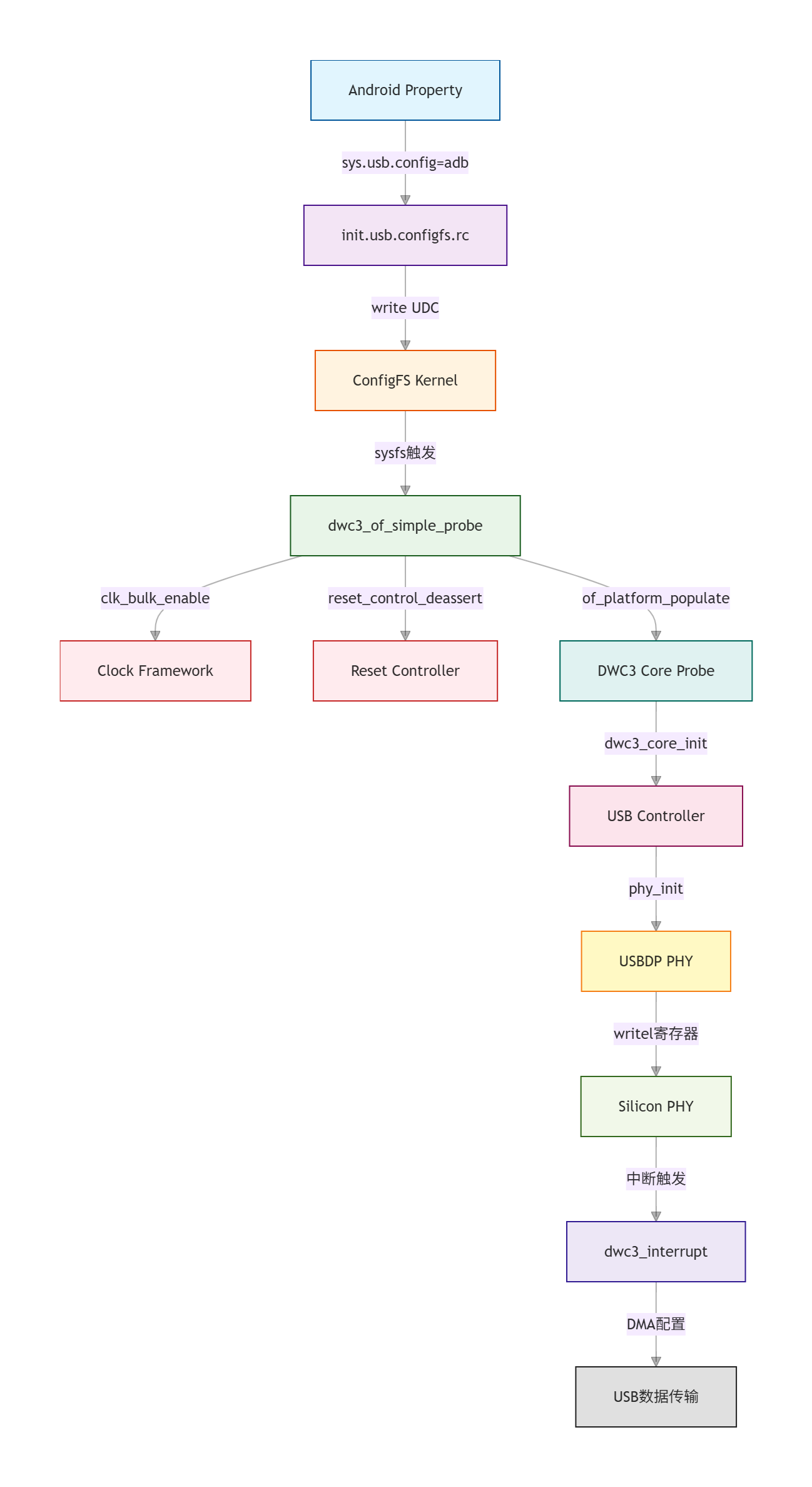

}6. 完整硅级调用链
### 7. 硅级调试与验证
#### 7.1 USB寄存器调试
```bash
# 查看DWC3控制器状态
cat /sys/kernel/debug/usb/dwc3/ffe00000.usb/registers
# 查看USB PHY寄存器
cat /sys/kernel/debug/phy/phy-usbdp.0/registers
# 查看USB Gadget状态
cat /config/usb_gadget/g1/UDC
cat /config/usb_gadget/g1/configs/b.1/f1 # ADB功能状态7.2 USB性能分析
bash
# USB带宽监控
cat /sys/kernel/debug/usb/devices | grep -A5 "Bus 001"
# USB中断统计
cat /proc/interrupts | grep dwc3
# USB buffer使用
cat /sys/kernel/debug/usb/ffe00000.usb/ep_list8. 硅级优化要点
- PHY阻抗匹配：通过寄存器精确配置50欧姆阻抗，确保信号完整性
- 时钟门控：动态开关USB时钟，降低功耗
- DMA批处理：一次配置多个TRB，减少CPU干预
- 中断合并：合并多个USB事件，减少中断频率
- 链路电源管理：支持USB3.0 U1/U2/U3低功耗状态
9. 关键技术突破
- Combo PHY设计：单PHY支持USB3.0+DP双协议
- 动态切换：运行时切换USB模式无需重启
- 硅级错误恢复：硬件级PHY错误检测与自动重训练
- 零拷贝传输：DMA直接内存访问，无需CPU参与
这种从硅片级寄存器到Android框架的完整分析，展现了RK3588 USB系统的工程复杂性和设计精妙之处。每个寄存器操作都经过精心优化，确保在USB 3.0高速传输下的稳定性能表现。
