基于Spring + SpringMVC + MyBatis图书馆管理系统设计可视化分析系统
文章目录
- [基于Spring + SpringMVC + MyBatis图书馆管理系统设计可视化分析系统](#基于Spring + SpringMVC + MyBatis图书馆管理系统设计可视化分析系统)
-
- [第2章 开发环境与技术](#第2章 开发环境与技术)
-
- 一、技术栈
- [2.1 MariaDB数据库](#2.1 MariaDB数据库)
- [2.2 SpringMVC框架](#2.2 SpringMVC框架)
- [2.3 MyBatis框架](#2.3 MyBatis框架)
- [2.4 Tomcat（ Web 用服务器）](#2.4 Tomcat（ Web 用服务器）)
- [第3章 需求分析](#第3章 需求分析)
-
- 3.1功能需求分析
- [3.2 性能需求分析](#3.2 性能需求分析)
- [3.3 系统流程图分析](#3.3 系统流程图分析)
- [3.4 用户登录流程图](#3.4 用户登录流程图)
- 3.5添加新用户流程图
- [第4章 系统可行性分析](#第4章 系统可行性分析)
- [第5章 系统设计](#第5章 系统设计)
-
- [5.1 设计原则](#5.1 设计原则)
- [5.2 数据库设计](#5.2 数据库设计)
-
- [*5.2.1 数据库概念设计*](#5.2.1 数据库概念设计)
- [5.3 数据库物理设计](#5.3 数据库物理设计)
- [5.4 构建系统架构](#5.4 构建系统架构)
- [第6章 系统测试](#第6章 系统测试)
-
- 6.1登录功能测试
- [6.2 修改密码功能测试](#6.2 修改密码功能测试)
- [第7章 系统实现展示](#第7章 系统实现展示)
- 结论
- 结语
绪论
背景
互联网发展至今,无论是其理论还是技术都已经经成熟，且它广泛参与在社会中的方方面面。它让信息都可以通过网络传播,搭配信息管理可以很好地为人们提供服务。所以各行各业，尤其是规模较大的企业和学校等都开始借助互联网和软件工具管理信息，传播信息,共享信息等等,以此可以增强自身实力，提高在同行业当中的竞争能力，并从各种激烈的竞争中获取发展的机会。针对购买书籍信息管理混乱，出错率高，信息安全性差，劳动强度大，费时费力等问题，经过分析和考虑,在目前的情况下，设计一款图书馆管理系统这样的现代化管理工具，这个工具对于解决上述问题是比较好解决方案。它不仅可以实时完成信息处理,还缩短购买书籍信息管理流程，使其系统化和规范化。同时还可以减少工作量，节约购买书籍信息管理需要的人力和资金。所以图书馆管理系统是信息管理环节中不可缺少的工具，它对管理者来说非常重要。
意义
基于Spring + SpringMVC + MyBatis图书馆管理系统具有重要的意义。首先，它能够提高图书馆管理的效率。传统的图书馆管理方式通常依赖于人工管理和纸质记录，容易出现信息不准确、借还流程繁琐等问题。而基于Java的图书馆管理系统可以实现自动化的图书管理，包括图书入库、分类、检索等功能，大大减轻了图书管理员的工作量。同时，系统可以实时更新图书的借还情况和库存情况，帮助图书馆更好地掌握图书资源的利用情况。
其次，该系统可以提供更便捷的借还服务。读者可以通过系统自助完成借阅和归还图书的操作，无需排队等待，节省了时间和精力。同时，系统可以提供图书预约功能，读者可以提前预约心仪的图书，减少等待时间。这些功能的实现将大大提升读者的借阅体验，增加图书馆的吸引力。
此外，该图书馆管理系统还可以改善图书馆资源的利用效率。同时，系统可以统计分析图书的借阅情况和流行趋势，帮助图书馆更好地采购和调整图书资源，满足读者的需求。这样一来，图书馆可以更好地管理和利用图书资源，推动阅读文化的普及和发展。
研究内容
对图书馆管理系统设计制作，不仅需要技术支撑，也需要大量的理论研究。本文在对图书馆管理系统进行介绍时，将按照如下内容进行。
第一部分:介绍图书馆管理系统研究的背景意义，便于用户了解系统。
第二部分:介绍开发图书馆管理系统需要搭建的环境，包括技术和工具。
第二部分:介绍用户对图书馆管理系统的功能，以及对图书馆管理系统的性能等。
第四部分:介绍数据库的设计方案，以及根据功能设计的功能结构。
第五部分:介绍通过编码最终实现的系统功能运行效果。
第六部分:介绍系统的功能测试，对系统进行综合检测，并及时解决系统出现的问题，直至系统运行正常。
第2章 开发环境与技术
一、技术栈
• 数据库：MariaDB 5.5
• 开发工具：IDEA2021
• 数据连接池：Druid
• Web容器：Apache Tomcat-9.0.80
• 项目管理工具：Maven
• 版本控制工具：Git
• 后端技术：Spring + SpringMVC + MyBatis
• 前端框架：LayUI
图书馆管理系统的编码实现需要搭建一定的环境和使用相的技术，接下来的内容就是对图书馆管理系统用到的技术和工具进行介绍。
2.1 MariaDB数据库
MariaDB（MariaDB Server）是一个开源的关系型数据库管理系统，它是 MySQL 的一个分支，由 MySQL 的原开发者 Michael Widenius 在 MySQL 被 Oracle 收购后创建。它的目标是成为一个高性能、可靠、易于使用的数据库管理系统，同时兼容 MySQL，支持大量的数据存储和高并发访问。
MariaDB 提供了广泛的功能，包括支持多种数据类型、复杂查询、索引、事务处理、高可用性、分布式处理、安全性等。它还具有优秀的性能，能够处理大规模数据、高并发访问和复杂查询。另外，由于 MariaDB 是开源的，因此用户可以自由地修改和定制 MariaDB 来满足自己的需求。MariaDB 数据库适用于各种不同的场景，包括 Web 用程序、大型企业用、移动用、电子商务网站、金融和医疗领域等。它可以在多种操作系统上运行，包括 Linux、Windows、macOS 等。另外，MariaDB 还可以与许多其他技术和用程序集成，包括 PHP、Java、Python、Ruby 等。
优势：MariaDB 数据库是一款开源免费的数据库管理系统，用户可以自由使用、修改、开发，同时具有兼容性强、性能优越、安全性好、支持分布式数据库架构，能够处理大规模的数据存储和分析的优势。

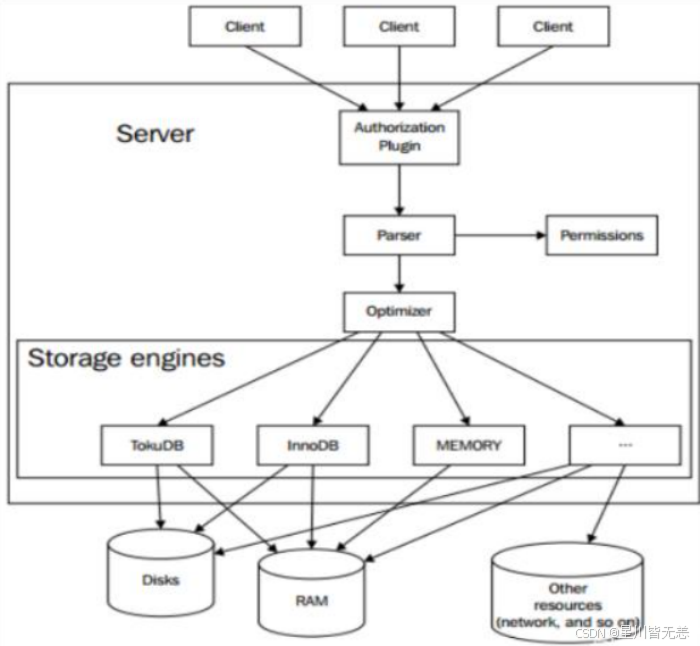

图2.1 MariaDB数据库架构图
2.2 SpringMVC框架
Spring MVC（Model-View-Controller）是 Spring 框架中用于构建基于 Java 的Web用程序的一个模块。它提供了一种基于MVC设计模式的方式来构建灵活且模块化的Web用。以下是 Spring MVC 的一些重要概念和组件：
MVC设计模式：
Model（模型）： 表示用程序的业务逻辑和数据。在 Spring MVC 中，模型通常是一个Java对象，它负责封装用程序的数据和业务逻辑。
View（视图）： 负责显示模型的部分。在Web用中，视图通常是用户界面的一部分，它将模型的数据呈现给用户。在 Spring MVC 中，视图可以是JSP、Thymeleaf、FreeMarker等模板引擎。
Controller（控制器）： 处理用户请求并相地更新模型和视图。控制器负责接收用户输入，调用模型来处理业务逻辑，然后选择适当的视图进行渲染。
DispatcherServlet：DispatcherServlet 是 Spring MVC 的核心，它充当前端控制器。所有的客户端请求都通过 DispatcherServlet 进行处理。DispatcherServlet 将请求委派给处理器（Controller）并负责调用适当的视图进行渲染。
HandlerMapping：HandlerMapping 负责将请求映射到相的处理器(Controller)上。Spring MVC支持多种 HandlerMapping 实现，包括基于注解的 @RequestMapping 映射和配置文件中的映射。
Controller：控制器负责处理用户请求。在 Spring MVC 中，控制器通常是一个带有 @Controller 注解的类，其中的方法使用 @RequestMapping 注解来指定处理特定请求的路径和HTTP方法。
ViewResolver：ViewResolver 负责将逻辑视图名称解析为实际的视图。它根据配置文件或注解找到并返回视图的实现，以便 DispatcherServlet 渲染模型数据。
ModelAndView：ModelAndView 是一个持有模型数据和视图名称的对象。控制器方法可以返回一个 ModelAndView 对象，其中包含要渲染的视图名称和需要传递给视图的模型数据。
数据绑定和验证：Spring MVC 提供了强大的数据绑定和验证功能。数据绑定负责将请求参数绑定到控制器方法的参数上，而验证机制则可以通过注解或实现 Validator 接口来进行数据验证。
拦截器（Interceptor）：拦截器允许在请求处理的不同阶段执行自定义逻辑。拦截器可以用于处理权限检查、日志记录等。
RESTful支持：Spring MVC 提供对构建 RESTful Web服务的支持。通过使用 @RestController 注解，开发者可以轻松创建RESTful风格的控制器。
Spring MVC 提供了灵活、可扩展且模块化的架构，使得开发者能够轻松构建各种规模的Web用程序，并采用最佳的设计实践。SpringMVC架构图如下所示。
图2.2SpringMVC架构图
2.3 MyBatis框架
MyBatis是一个基于Java语言的持久层框架，它通过XML描述符或注解将对象与存储过程或SQL语句进行映射，并提供了普通SQL查询、存储过程和高级映射等操作方式，使得操作数据库变得非常方便。
MyBatis是Apache下的一个开源项目，其前身是iBATIS，它在2002年由Clinton Begin首次发布。2010年5月，该项目由iBATIS更名为MyBatis，同时推出了第一版MyBatis 3，在整个持久层框架市场上引起了很大的关注和广泛的用。
MyBatis具有以下优点：
• 灵活性高：MyBatis不会对用程序或数据库的现有设计强加任何影响，开发人员可以使用他们已经熟悉的SQL语句、存储过程和数据库触发器等
• SQL可控性强：对于复杂查询和多表关联查询时，MyBatis的优势尤为明显，因为可以更加灵活地控制生成的SQL语句，并在需要的情况下针对不同的数据库实现进行优化。
• 缓存机制好：MyBatis提供了一级缓存和二级缓存，可以有效地减少数据库访问次数，提高响速度，而且它们的使用非常方便，并且默认情况下处于开启状态。
• 生态系统完善：MyBatis有着非常强大的社区支持，同时它也与Spring，Spring Boot等流行框架或中间件无缝整合，方便企业级项目的开发。

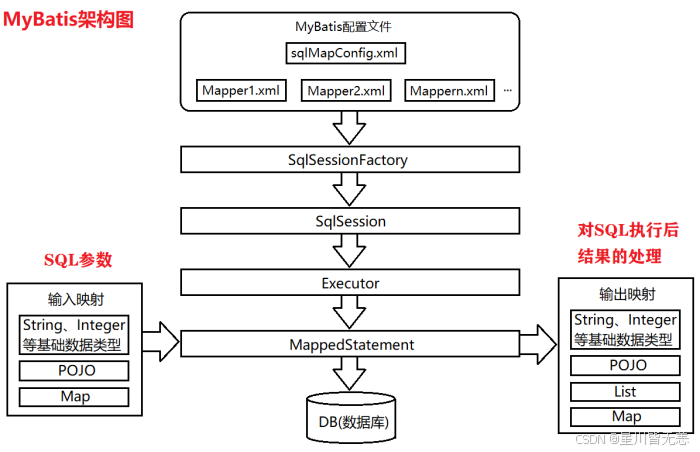

图2.3 MyBatis框架架构图
2.4 Tomcat（ Web 用服务器）
Tomcat是Apache 软件基金会（Apache Software Foundation）的Jakarta 项目中的一个核心项目，由Apache、Sun 和其他一些公司及个人共同开发而成。由于有了Sun 的参与和支持，最新的Servlet 和JSP 规范总是能在Tomcat 中得到体现，Tomcat 5支持最新的Servlet 2.4 和JSP 2.0 规范。因为Tomcat 技术先进、性能稳定，而且免费，因而深受Java 爱好者的喜爱并得到了部分软件开发商的认可，成为比较流行的Web 用服务器。
Tomcat 服务器是一个免费的开放源代码的Web 用服务器，属于轻量级用服务器，在中小型系统和并发访问用户不是很多的场合下被普遍使用，是开发和调试JSP 程序的首选。对于一个初学者来说，可以这样认为，当在一台机器上配置好Apache 服务器，可利用它响HTML（标准通用标记语言下的一个用）页面的访问请求。实际上Tomcat是Apache 服务器的扩展，但运行时它是独立运行的，所以当公司运行tomcat 时，它实际上作为一个与Apache 独立的进程单独运行的。

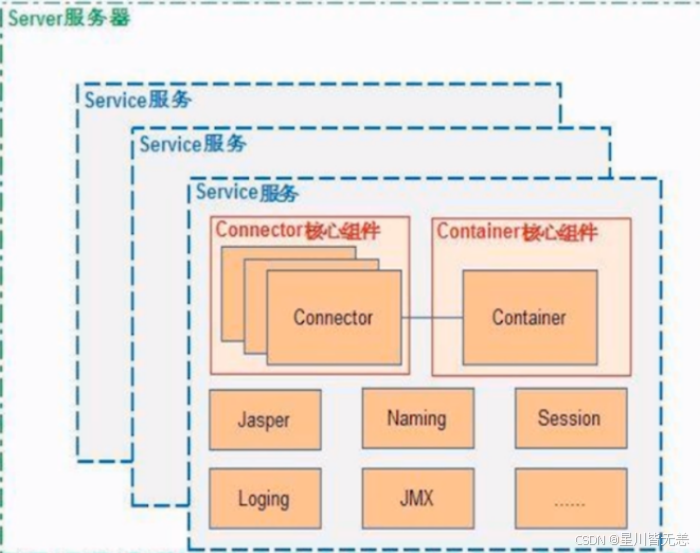

图2.4 Tomcat 架构图
第3章 需求分析
3.1功能需求分析
我们主要是针对图书管理系统来进行研究的，在设计该系统时，尽量的符合实际情况，便于用户操作。该系统具有如下功能：
1.系统用户必须输入正确的用户名和用户密码才能进入系统。
2.登录系统时需要进行验证码验证。

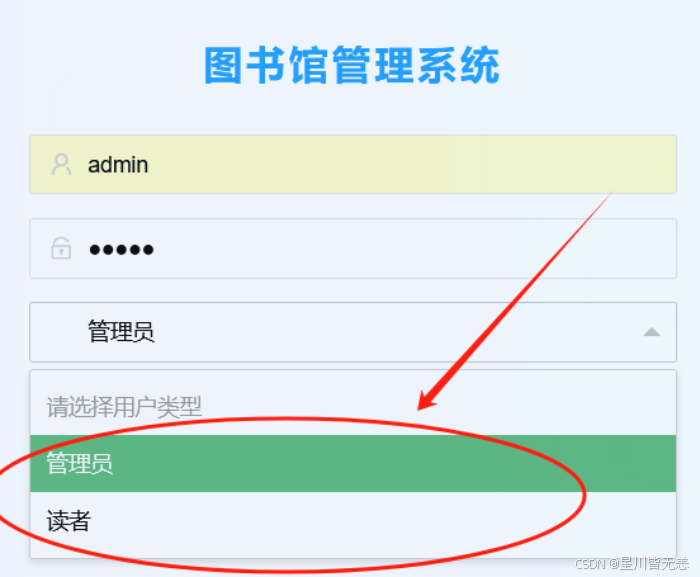

3.登录系统时候有两个不同的身份入口登录，必须从指定入口登录。
4.系统提供给管理员和普通用户两种不同系统权限。
5.系统提供查询功能，以方便用户对图书名称的查询(可实现按多种条件的查询)。

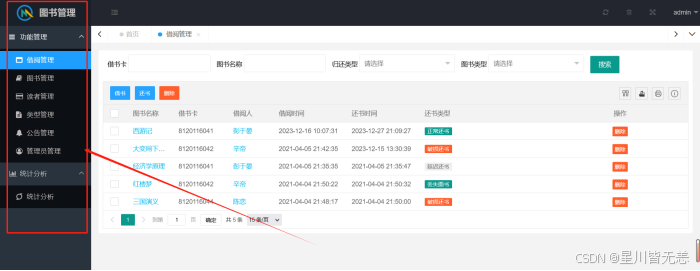

6.系统提供管理员的借阅管理借书、还书、删除等功能，还包括对所有书籍信息的条件查询。

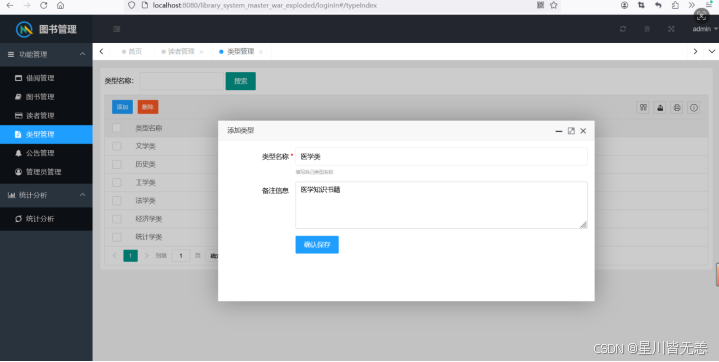

7.系统提供管理员图书管理，对图书或图书类别增删改查信息的功能。
8.系统提供管理员增加、删除、修改、查询用户信息的功能，拥有对用户信息的增删改查权限。
9.系统提供管理员增加、删除、修改、查询书籍类型信息的功能，拥有对书籍类型的增删改查权限。
10.系统提供管理员增加、删除、修改、公告管理信息的功能，拥有对公告管理信息的增删改查权限。

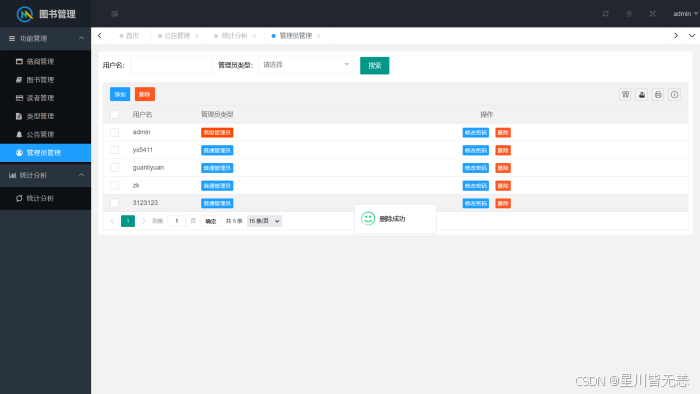

11.系统提供管理员增加、删除、修改、查询新管理员用户的功能，包括对账号密码的的增删改查。

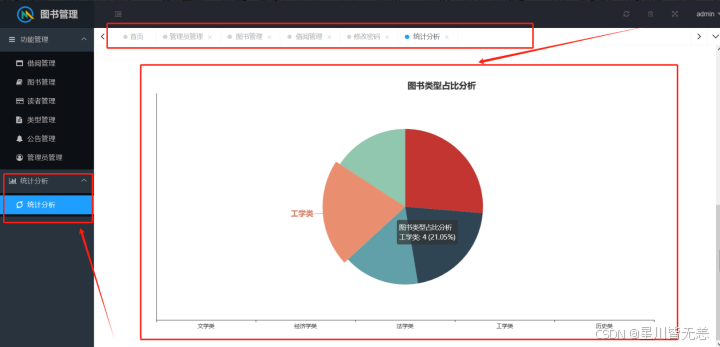

12.系统提供对图书管理系统不同图书类型和图书数量进行数据分析可视化，包括借阅统计分析（表格分析或曲线图分析）。

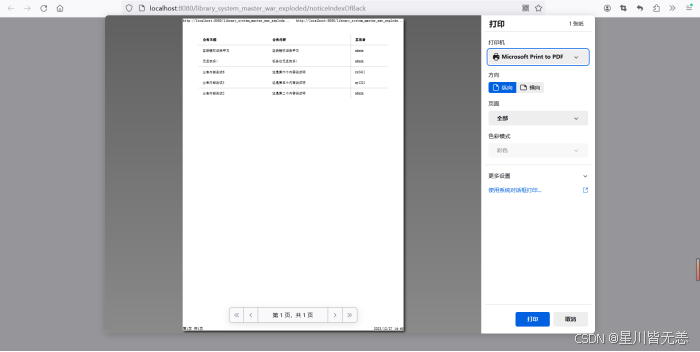

13.系统提供读者用户系统首页公告通知，及各种公告类型的信息查询，还有对公告信息的筛选、导出、打印等功能。
14.系统提高刷新、手动清理系统缓存、可缩放全屏系统等功能，增加用户体验效果。
15.系统提供读者借阅管理包括借书时间线，读者对借书书籍的登录和归还的实时情况、具体书籍信息、归还实际时间等.
16.系统还具有从外部导入和导出信息的功能．
用户界面需求：
学生宿舍管理系统提供简单、明了、清晰的操作界面，使用户一目了然．尽可能的为管理员和宿管的添加、删除、修改、查询等功能操作提供方便。当然创建一些导出和查询、系统全屏缩放按钮也是十分必要的，以方便管理员和用户的操作。
系统安全性需求：
1.管理员、宿舍管理员和学生只能拥有唯一的用户名和用户密码，否则用户将不能通过任何渠道登录该系统，查看该系统的任何信息和数据，以确保系统的严密性和安全性．
2.操作人员必须按正确的方法操作。

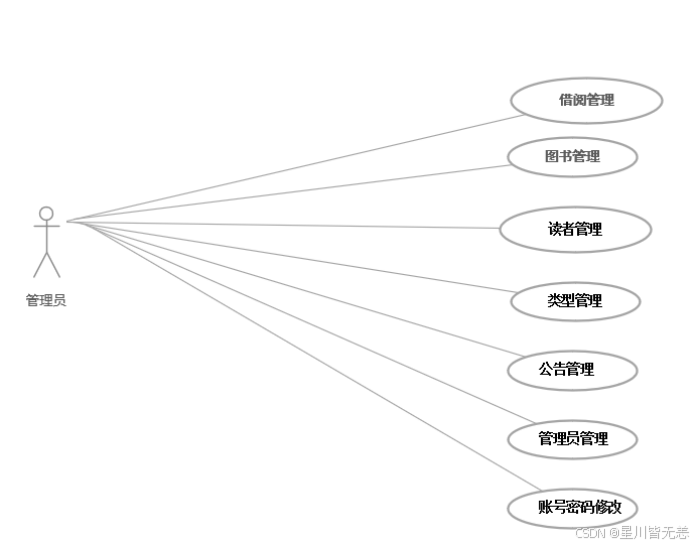

系统管理员用例图如图3.3所示。
图3.3 系统管理员用例图

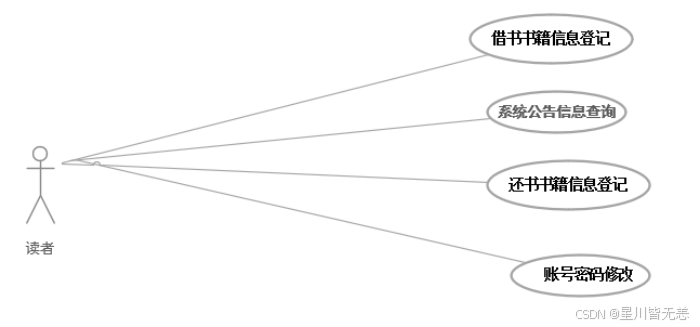

读者用例图如图3.4所示。
图3.4 读者用例图
3.2 性能需求分析
进行需求分析，包括了根据用户实际需求制定功能，也涵盖了对即将设计的系统进行性能上的需求分析。所以一般分析系统时，一方面要分析系统功能，另一方面也要分析系统的性能。毕竟设计开发出一个好性能的系统可以确保系统的质量可靠。
接下来分析系统的性能，还要从界面友好性，系统的时间特性，系统的可靠性等方面来分析说明。
(1)系统的容量:对本系统完成数据处理的容量最大化进行确定。也就是确定系统处理数据的容量临界值超过这个临界值，可能系统就运行不正常了。
(2)系统精度的:确定数据传输需要达到的精度值，也包括了数值计算的精度值，数据的精度值的设置等
(3时间特性:系统处理数据都有时间，这也是系统的时间特性。通常都会把数据处理的时间进行分析，也会设置用户请求的响时间，还有系统在满负荷运行时可以偏离的范围数值等都需要提前分析确定。
(4)适性:系统在面对系统环境的改变时，其自身适这种变化的能力，也需要通过参数信息体现。比如说，在面对变化的需求，系统就要去适这种变化，通过指出需要设计的过程或者是需要设计的软件来体现系统的适性。
(5)界面友好性:除了功能上需要考虑用户需求外，在人机交与界面的设计上，也需要考虑用户的使用习惯，包括界面的布局，界面基调选择以及颜色搭配等。尽量做到用户在接受简单的培训之后，可以对系统进行独立操作。
(6)系统可靠性:对于初学者而言，很容易出现一个问题，就是设计开发的系统，因为人为的误操作出现崩溃有些也会导致电脑死机。这样的现象也说明这种容错能力低下的系统是不可靠的。完全不能作为生活中处理信息的系统。当下，系统开发要保证可靠性，设计时，把模块化和结构化的设计理念也考虑进来。如果遇到对时效性比较严格的系统，也需要采取其它的措施，比如双机系统，还有磁盘阵列等方式。还有就是一个可靠性的系统，对设备的供电能力也有。
运行在计算机上的系统大都担负着信息处理的任务，对于它们而言，其性能有:完成信息查询，需要的响时间，对终端设备的连接数量的确定，对存储数据的容量的安排，以及存储数据的可扩充的容量的设置，比如说系统存放近几个月，或者存放近几年的数据:完成报表打印数量的设置，也包括报表打印种类的设置等
3.3 系统流程图分析
流程图是用具体的图形符号和相的线条来表示系统执行的整个过程。因为这种图可以很容易地描述系统的一系列过程，所以它的所有图形符号都是比较关键的，基本上一个图形符号可以表示一个过程的一个步骤。流程图不仅提供了一个比较完整、全面的实施过程，而且可以发现整个团队协同设计过程中可能存在的缺陷和不足，便于在后续过程中及时对系统进行修正和改进。
通过流程图可以对系统的需求和相关流程进行分析，可以详细细分为各个部分的设计。对于设计人员来说在开发过程中要能够以流程图为基础，能够快速的提高自己的逻辑思维，并且也能够指导后续的操作在系统设计中最重要的部分就是程序的设计，然后具体的编写程序，流程图是设计过程中的重要工具，下面是流程图的部分需求设计。

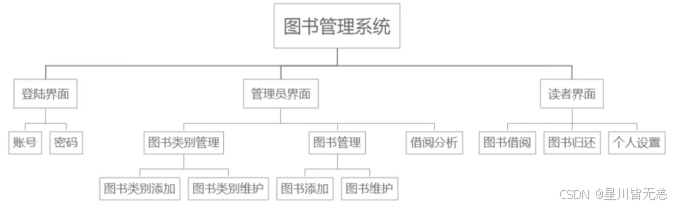

图3.3 图书管理系统结构图

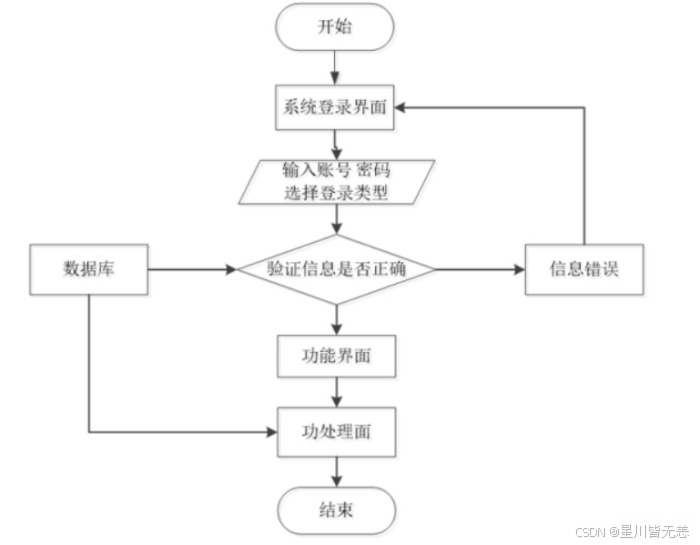

3.4 用户登录流程图
用户登录验证流程图如图3.6所示。
图3.4 用户登录验证流程图

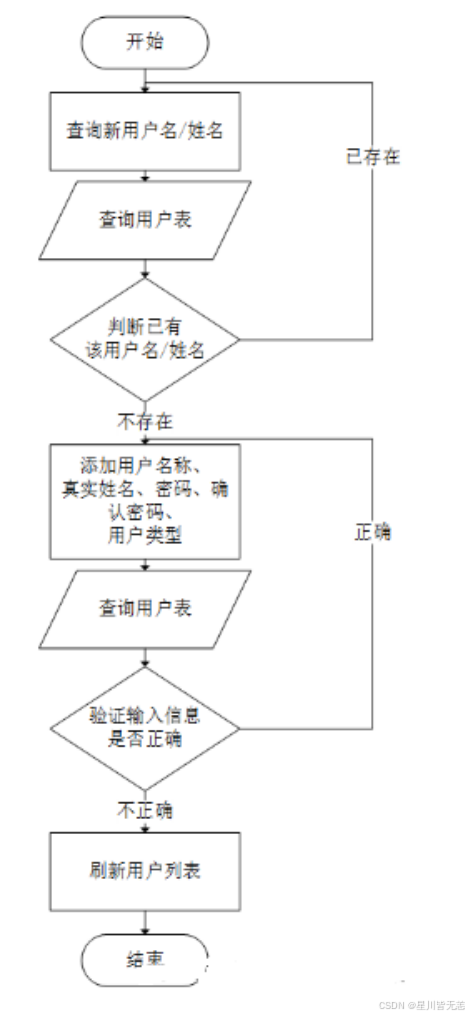

3.5添加新用户流程图
添加新用户的流程是先查询新用户名是否已存在，如已有该用户名，需重拟用户名并同时输入新用户的其它信息，添加新用户到数据库时会先验证数据是否完整，信息都正确且完整时，返回并刷新用户列表；信息不正确时，会返回输入信息的那一步。该流程如图3-4所示。添加新用户流程如图3.5所示。
图3.5 添加新用户流程图
第4章 系统可行性分析
为了完成该系统，必须进行可行性分析。该制度的可行性关系到该制度的生存。分析其意义，该系统可以弥补图书馆管理模式的不足，通过系统减少工作量，提高管理者和读者的工作效率。这反映了更多的意义和价值。在系统完成后，分析具体的现实情况，看它是否能满足预期，并确定开始开发建设系统。从图书馆管理系统开发的建设、相关技术、操作、运行和社会等方面进行了可行性分析。
4.1 技术可行性
技术可行性是分析系统都需要用到哪些技术知识，语法是否规范标准，代码量多大，是否具有可移植性。系统使用java语言，在市面上有非常多成熟使用的案例，从技术角度是没有问题的，并且在学校的学习中对于这些技术就会有了一定的掌握，开发过类似的项目。
4.2 操作可行性
该系统具有体积小、占地少、能耗低等特点。学校电脑和校园网络均能满足需求。该系统具有操作简便、直观、易于操作的特点。操作简单，快速，只要经过简单的训练，就能让管理者使用。
因此，该系统不仅在操作上可行，而且在实际用中也是可行的。
4.3运行可行性
运行可行性也可以说是系统可用性的体现，图书馆管理系统本身具有运行可行性的特点，其界面的设计清晰、功能权限分配合理、操作方便。本论文设计的是图书馆管理系统，通过技术的结合提出一套切实可行的解决方案。不同的用户接入之后不需要经过特殊的训练就可以运行到对功能模块中。
4.4社会可行性
广义上讲，社会可行性包括道德方面、法律方面和社会方面，每一个方面都会影响制度的形成。这个系统是独立的，不具有任何信息传播的性质，更不涉及道德层面、法律层面;本系统也没有触发法，没有赌博、黄色等类型的信息，也符合国家法律，不会显示任何触发法信息;就社会而言，本系统是一个轻量级的图书馆管理系统，方便客户提供更好的服务。它将给人们带来快速有效的查询功能，也具有一定的贡献意义。总的来说，该系统在社会实际上也是可行的。
第5章 系统设计
一个成功设计的系统在内容上必定是丰富的，在系统外观或系统功能上必定是对用户友好的。所以为了提升系统的价值，吸引更多的访问者访问系统，以及让来访用户可以花费更多时间停留在系统上，则夷明该系统设计得比较专业。
5.1 设计原则
本系统在设计过程中需要依照一定的设计原则进行，目的就是为了让开发的系统具备高质量，文全完备的功能方便简单的操作，如此才可以最大限度的满足使用者的。系统设计原则除了基本的易操作原则外，还有安全性原则，准确性原则。
第一个设计原则: 易操作原则，针对本系统设计的功能要完备产全，编码时，设计的各个接口要具备友好性，使用者一旦使用本系统时，要能够轻松上手，操作本系统处理数据时，要具备便利性。此外，也需要设计一些必要提示，引导使用者操作系统。
第二个设计原则:安全性原则，本系统在登录模块要对各人访问者进行身份验证，系统会通过访问者输入的信息进行判断，使用提前编写的安全验证代码进行数据比对，引导匹配成功的访问者进入指定的操作界面。这样可以辟免无关性访问者窃取系统的数据
第三个设计原则:准确性原则，为了保证使用者登记的数据是正确的，需要提前设计数据纠错机制，让使用者口以通过系统的报错提示，仔细检查登记的错误信息，并及时纠正错误，填写规范正确的信息。比如设置密码时，密码的长度不能低于6个字符，且数据类型不能全部是数字等都能进行规范。
5.2 数据库设计
开发一个系统也需要提前设计数据库。这里的数据库是相关数据的集合，存储在一起的这些数据也是按照一定的组织方式进行的。目前，数据库能够服务于多种用程序，则是源于它存储方式最佳，具备数据几余率低的优势。虽然数据库为程序提供信息存诸服务，但它与程序之间也可以保持较高的独立性。总而言之，数据库经历了很长一段时间的发展，从最初的不为人知，到现在的人尽皆知，其相关技术也越发成熟，同时也拥有着坚实的理论基础。
5.2.1 数据库概念设计
这部分内容需要借助数据库关系图来完成，也需要使用专门绘制数据库关系图的工具，比如Visio工具就可以设计E-R图(数据库关系图)。设计数据库，也需要按照设计的流程进行，首先还是要根据需求完成实体的确定，分析实体具有的特征，还有对实体间的关联关系进行确定。最后才是使用E-R模型的表示方法，绘制本系统的E-R图。不管是使用亿图软件，还是Visio工具，对于E-R模型的表示符号都一样，通常矩形代表实体，实体间存在的关系用菱形符号表示，实体的属性也就是实体的特征用符号椭圆表示。最后使用直线将矩形，菱形和椭圆等符号连接起来。接下来就开始对本系统的E-R图进行绘制。

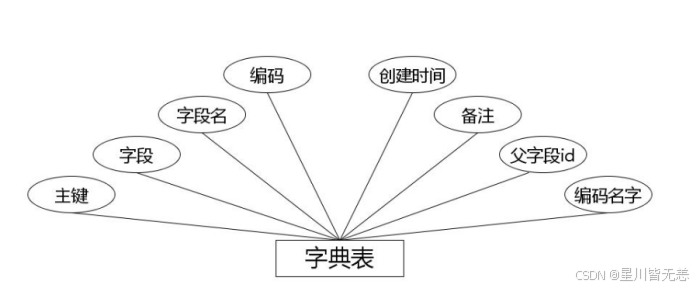

(1)下图是字典表实体和其具备的属性

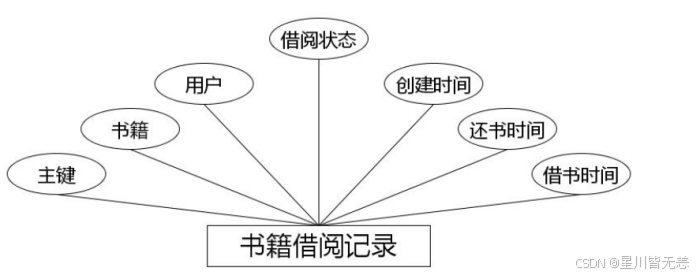

(2)下图是书籍借阅记录实体和其具备的属性

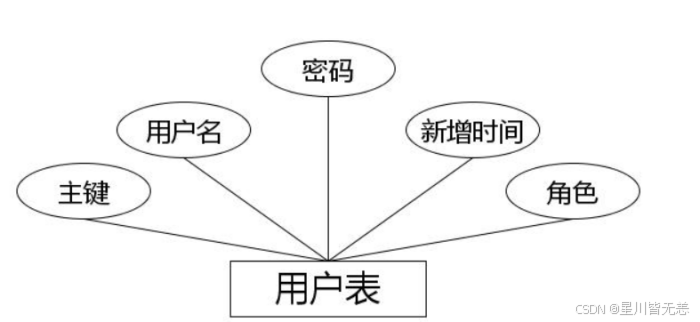

（3）下图是用户表实体和其具备的属性
5.3 数据库物理设计
本数据库是关系型数据库，因此对二维表的结构设计也比较关键。毕竟二维表格模型就是关系型数据库中的关系模型。而一些常用的关系模型中的概念也需要了解，才可以对关系模型进行设计。下面就简单个绍关系，元组属性，域，关键字等常用概念的含义。
关系:关系就是数据库中的一张数据表，每张数据表都有命名，也就是每人关系也有名字，那就是数据表名
元组:元组就是数据表中的一行记录
属性: 属性就是数据表中的字段，也就是数据表中的一列:
域:域就是对数据表中属性的取值进行限定
关键字:关键字就是数据表中的主键
在了解了表结构设计的常用概念后，接下来就需要使用前面绘制的E-R模型完成表结构的设计工作，并在数据库中创建数据表，并为各个数据表进行命名。以下就对设计的结果通过表格形式进行展示。
admin 管理员
| 序号 | 字段 | 说明 | 数据类型 | 长度 | 自增 | 主键 | 允许空 | 默认值 |
|---|---|---|---|---|---|---|---|---|
| 1 | id | id | int | √ | × | × | NULL | |
| 2 | username | 用户名 | varchar | 20 | × | × | √ | NULL |
| 3 | password | 密码 | varchar | 20 | × | × | √ | NULL |
| 4 | adminType | 管理员类型 | int | × | × | √ | NULL |
book_info 图书信息
| 序号 | 字段 | 说明 | 数据类型 | 长度 | 自增 | 主键 | 允许空 | 默认值 |
|---|---|---|---|---|---|---|---|---|
| 1 | id | id | int | √ | × | × | NULL | |
| 2 | name | 图书名称 | varchar | 20 | × | × | √ | NULL |
| 3 | author | 作者 | varchar | 30 | × | × | √ | NULL |
| 4 | publish | 出版社 | varchar | 30 | × | × | √ | NULL |
| 5 | isbn | 书籍编号 | varchar | 30 | × | × | √ | NULL |
| 6 | introduction | 简介 | varchar | 50 | × | × | √ | NULL |
| 7 | language | 语言 | varchar | 20 | × | × | √ | NULL |
| 8 | price | 价格 | double | × | × | √ | NULL | |
| 9 | publish_date | 出版时间 | date | × | × | √ | NULL | |
| 10 | type_id | 书籍类型 | int | × | × | √ | NULL | |
| 11 | status | 状态：0未借出，1已借出 | int | × | × | √ | NULL |
lend_list 借阅记录（谁在何时借走了什么书，并且有没有归还，归还时间多少）
| 序号 | 字段 | 说明 | 数据类型 | 长度 | 自增 | 主键 | 允许空 | 默认值 |
|---|---|---|---|---|---|---|---|---|
| 1 | id | id | int | √ | × | × | NULL | |
| 2 | bookId | 图书id | int | × | × | √ | NULL | |
| 3 | readerId | 读者id | int | × | × | √ | NULL | |
| 4 | lendDate | 借书时间 | datetime | × | × | √ | NULL | |
| 5 | backDate | 还书时间 | datetime | × | × | √ | NULL | |
| 6 | backType | 还书状态 | int | × | × | √ | NULL | |
| 7 | exceptRemarks | 备注信息 | varchar | 255 | × | × | √ | NULL |
notice 公告
| 序号 | 字段 | 说明 | 数据类型 | 长度 | 自增 | 主键 | 允许空 | 默认值 |
|---|---|---|---|---|---|---|---|---|
| 1 | id | id | int | √ | × | × | NULL | |
| 2 | topic | 公告标题 | varchar | 50 | × | × | √ | NULL |
| 3 | content | 公告内容 | varchar | 255 | × | × | √ | NULL |
| 4 | author | 发布人 | varchar | 20 | × | × | √ | NULL |
| 5 | createDate | 公告发布时间 | datetime | × | × | √ | NULL |
5). reader_info 读者信息（包括登录账号密码等）
| 序号 | 字段 | 说明 | 数据类型 | 长度 | 自增 | 主键 | 允许空 | 默认值 |
|---|---|---|---|---|---|---|---|---|
| 1 | id | id | int | √ | × | × | NULL | |
| 2 | username | 用户名 | varchar | 20 | × | × | √ | NULL |
| 3 | password | 密码 | varchar | 20 | × | × | √ | NULL |
| 4 | realName | 真实姓名 | varchar | 20 | × | × | √ | NULL |
| 5 | sex | 性别 | varchar | 5 | × | × | √ | NULL |
| 6 | birthday | 出生日期 | date | × | × | √ | NULL | |
| 7 | address | 籍贯 | varchar | 30 | × | × | √ | NULL |
| 8 | tel | 电话号码 | varchar | 11 | × | × | √ | NULL |
| 9 | 邮箱地址 | varchar | 15 | × | × | √ | NULL | |
| 10 | registerDate | 注册日期 | datetime | × | × | √ | NULL | |
| 11 | readerNumber | 读者编号 | varchar | 20 | × | × | √ | NULL |
type_info 图书类型表
| 序号 | 字段 | 说明 | 数据类型 | 长度 | 自增 | 主键 | 允许空 | 默认值 |
|---|---|---|---|---|---|---|---|---|
| 1 | id | id | int | √ | × | × | NULL | |
| 2 | name | 图书分类名称 | varchar | 20 | × | × | √ | NULL |
| 3 | remarks | 备注 | char | 10 | × | × | √ | NULL |
MariaDB数据库具体表信息如下：
5.4 构建系统架构

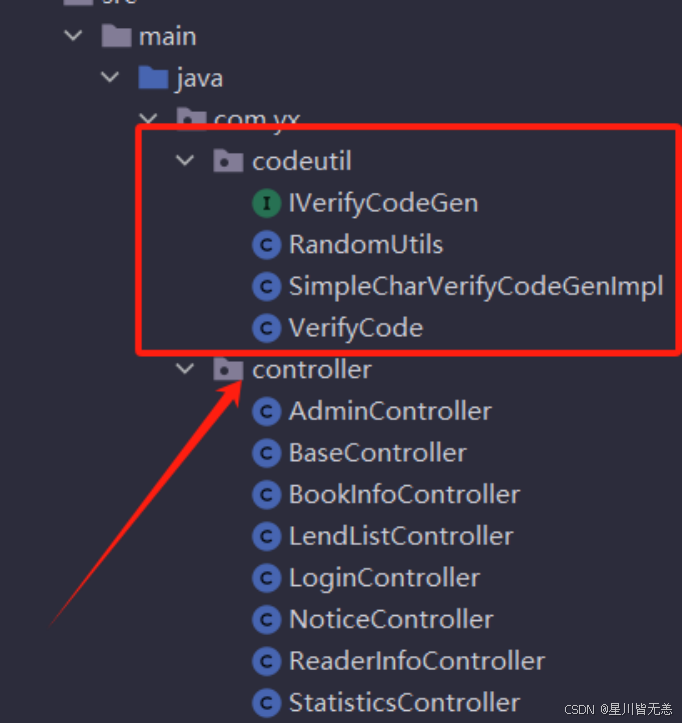

\1. codeutil（通用工具）
这个目录包含一些通用的工具类，用于处理一些常见的编码任务、数据处理或其他辅助性质的功能。这些工具类是整个用程序共享的，与特定的业务逻辑无关。
\2. controller 表现层（Presentation Layer）

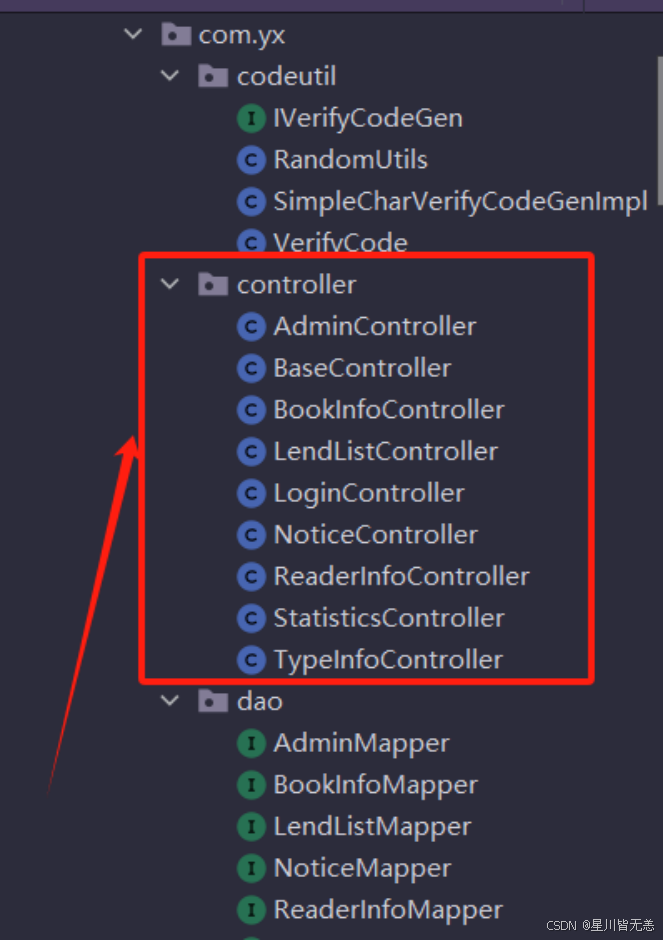

在SpringMVC中，控制器负责处理用户请求，调用适当的服务（Service）来执行业务逻辑，然后返回相的视图。这个目录包含处理Web请求的控制器类，负责接收和响用户的HTTP请求。

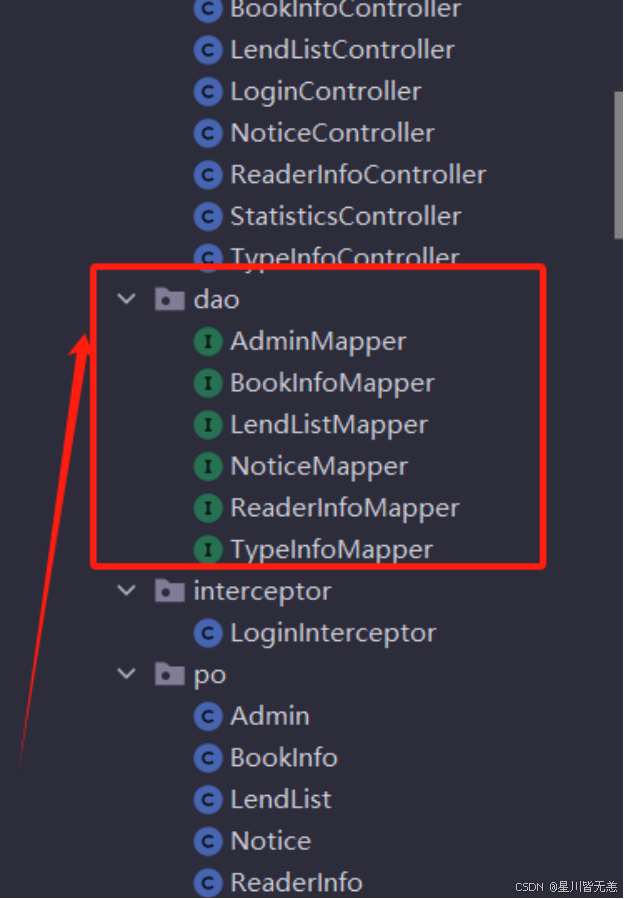

\3. dao 持久层（Data Access Layer）
数据访问对象（DAO）负责与数据库进行交互。在这个目录下，放置使用MyBatis框架编写的DAO接口和实现类，用于执行数据库的增删改查操作。

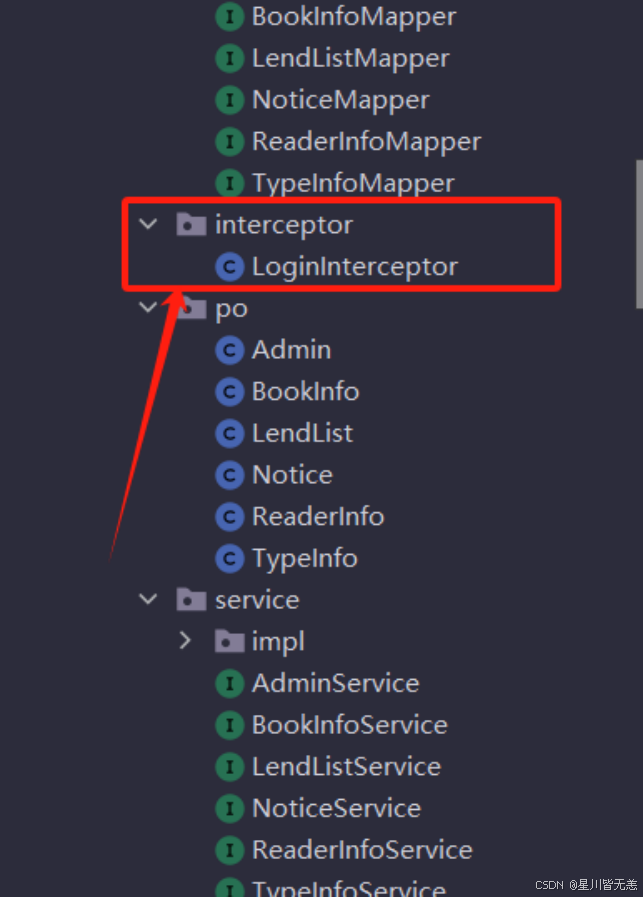

\4. interceptor （拦截器层）
拦截器用于拦截请求或响，允许在请求处理的不同阶段执行一些额外的逻辑。这个目录下，存放一些拦截器的实现，用于处理全局性的逻辑，如日志记录、权限验证等。

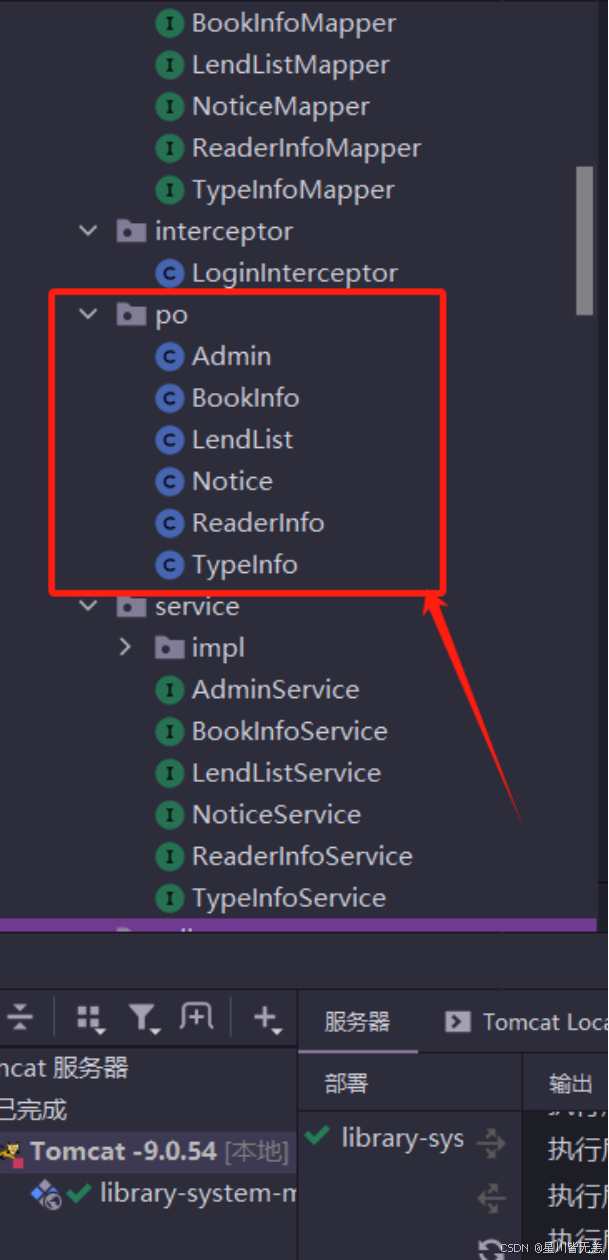

\5. po 持久层（Data Access Layer）
PO（Persistent Object）是与数据库表结构相对的实体类。这个目录包含用于映射数据库表的实体类，与数据库表的字段一一对。

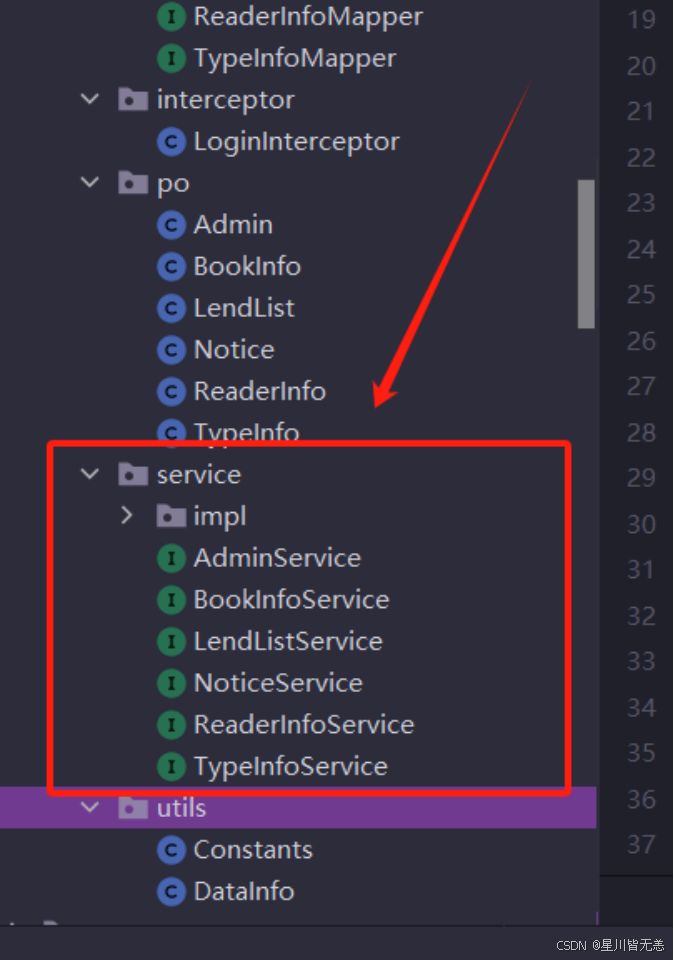

\6. service服务层（Service Layer）
服务层包含用程序的业务逻辑。在这个目录下，存放一些服务接口和实现类，负责调用DAO层执行数据库操作，并对外提供业务逻辑的接口。

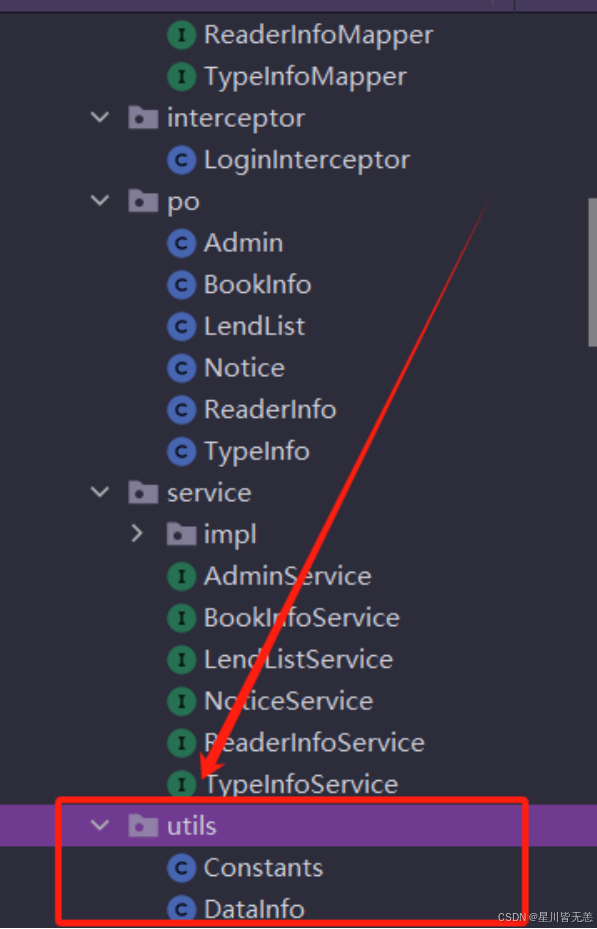

\7. utils 通用工具
包含一些通用的工具类，类似于codeutil目录。这些工具用于处理日期、字符串、加密解密等通用操作，以提供给整个用程序使用。
这种组织结构有助于将不同层次的功能模块清晰地分离开来，提高代码的可维护性和可扩展性。
第6章 系统测试

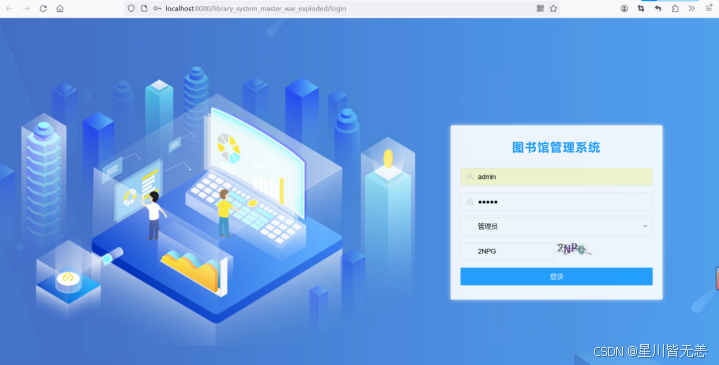

6.1登录功能测试

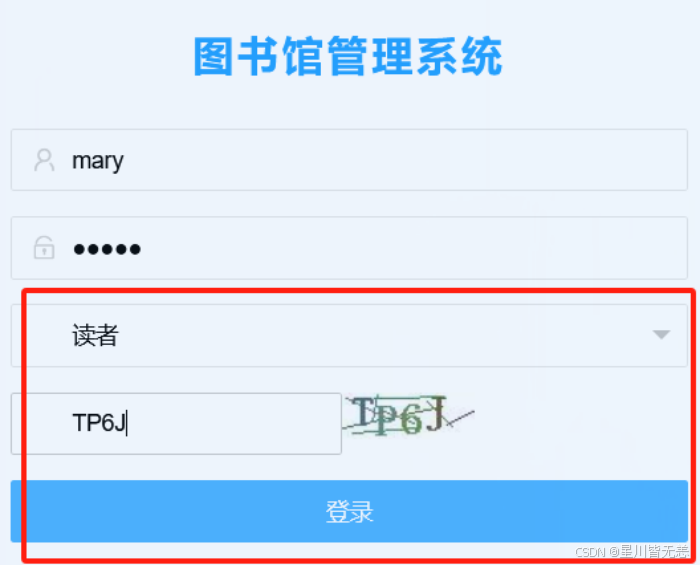

图书馆管理系统提供的服务是给规定的用户使用的，其他无关用户是无法进入的，登录功能就是检验访问者是否是符合的用户，及时将不符合的用户拒之门外。以此保证系统安全。这里以管理员身份进行检测，测试的内容见下表。
表6.1 登录功能测试表

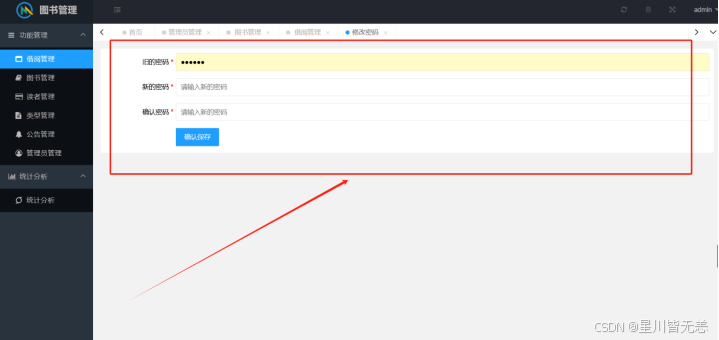

6.2 修改密码功能测试
这个功能的设置也是出于对系统的保护，让操作人员的密码可以一直变化，减少泄露的几率。测试的数据见下表。通过验证旧密码，确认操作者是本人，然后开始对新密码进行登记。一般修改完密码后，需要再次登录

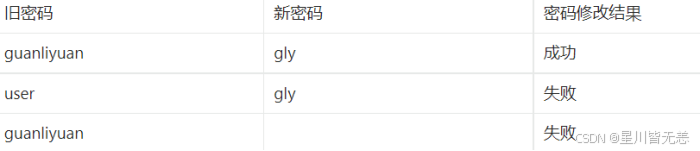

表6.2 修改密码功能测试表

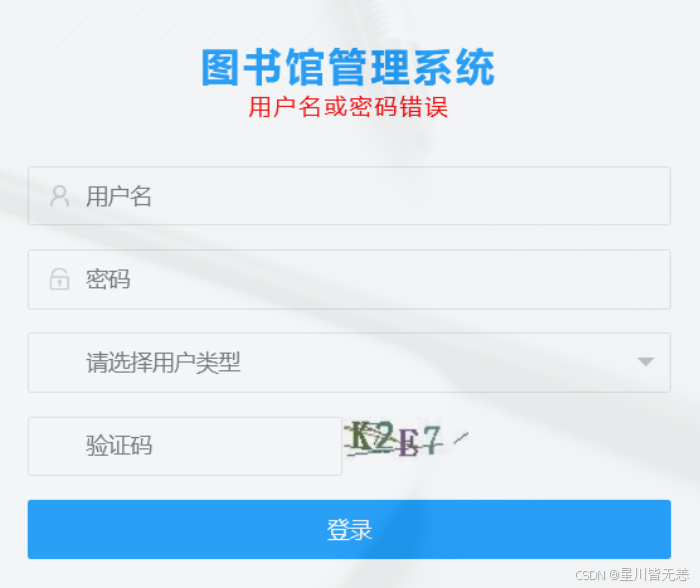

本系统在面对登记错误的旧密码信息时，有相的反馈提示，见下图
6.3测试结果
经过测试，从图书馆管理系统功能的角度来看，本系统各个功能在符合用户的情况下，也能保持运行正常.从图书馆管理系统性能的角度来看，本系统可以保持24小时不间断运行，而目面对用户的误操作行为，有提前设置的错误反馈机制对，另外，本系统界面布局考虑用户阅读习惯，可以让用户短时间内获取需要的内容。总之，本系统可以投入生产，帮助用户解决实际问题，发挥其用价值。

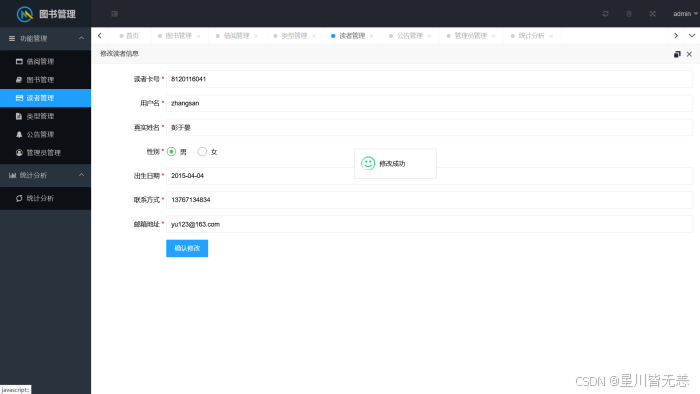

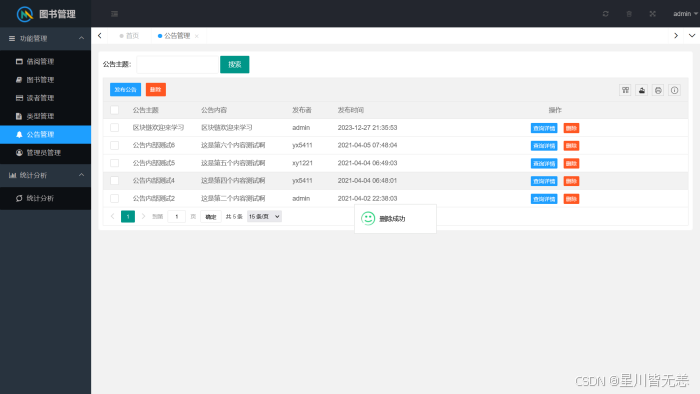

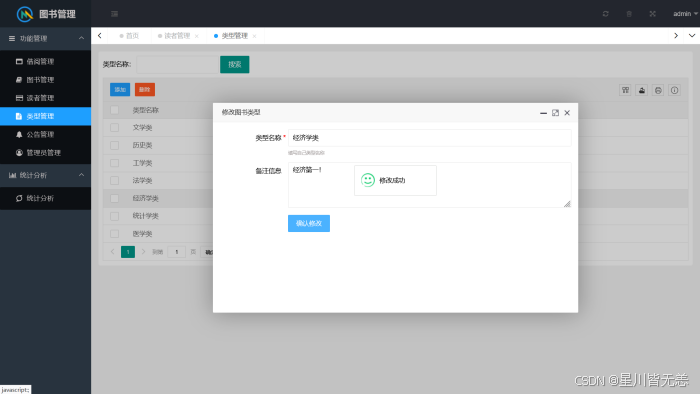

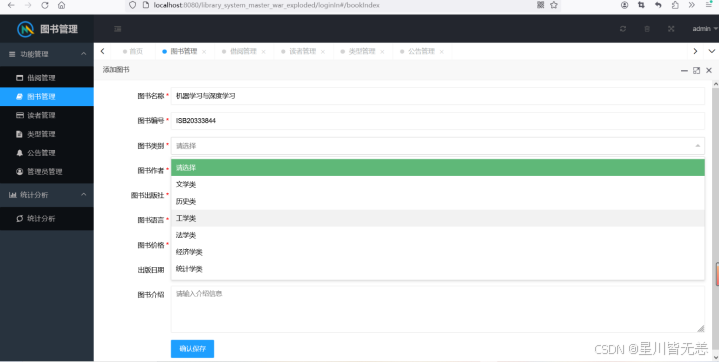

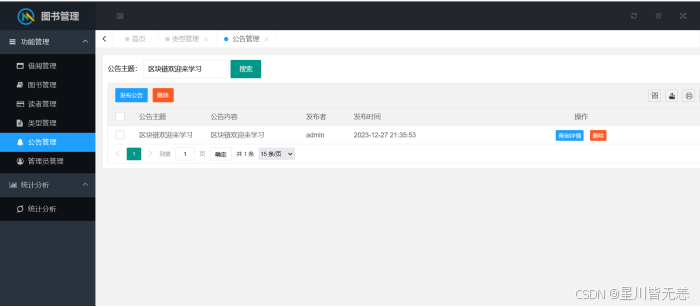

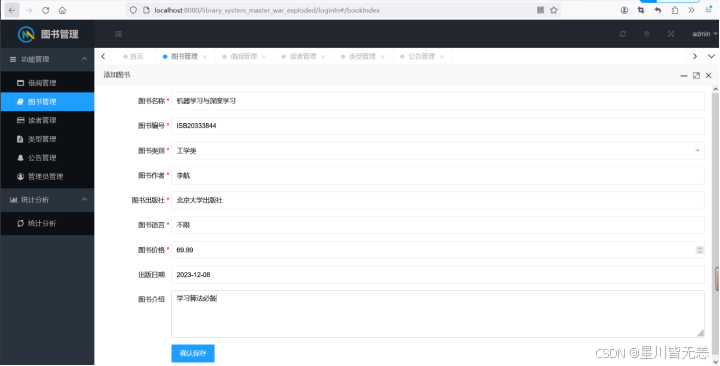

第7章 系统实现展示
基于Spring + SpringMVC + MyBatis图书馆管理系统设计，以MariaDB数据库，该系统具有如下功能：
1.系统用户必须输入正确的用户名和用户密码才能进入系统。
2.登录系统时需要进行验证码验证。
3.登录系统时候有两个不同的身份入口登录，必须从指定入口登录
4.系统提供给管理员和普通用户两种不同系统权限。

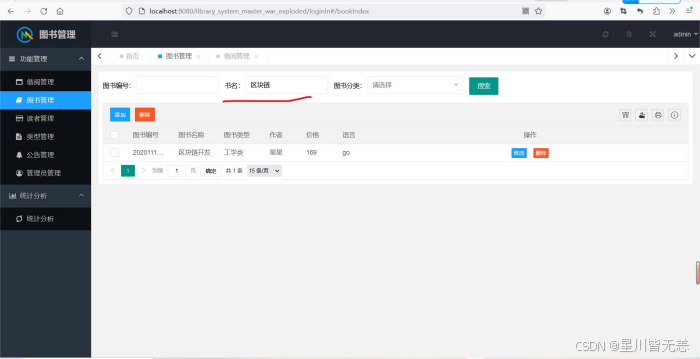

5.系统提供查询功能，以方便用户对图书名称的查询(可实现按多种条件的查询。
6.系统提供管理员的借阅管理借书、还书、删除等功能，还包括对所有书籍信息的条件查询。

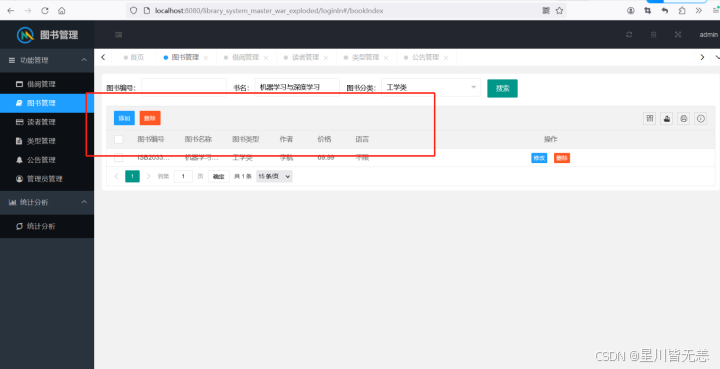

7.系统提供管理员图书管理，对图书或图书类别增删改查信息的功能。

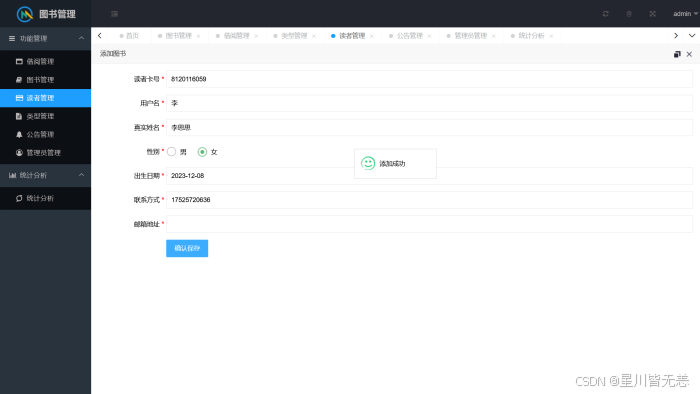

8.系统提供管理员增加、删除、修改、查询用户信息的功能，拥有对用户信息的增删改查权限。

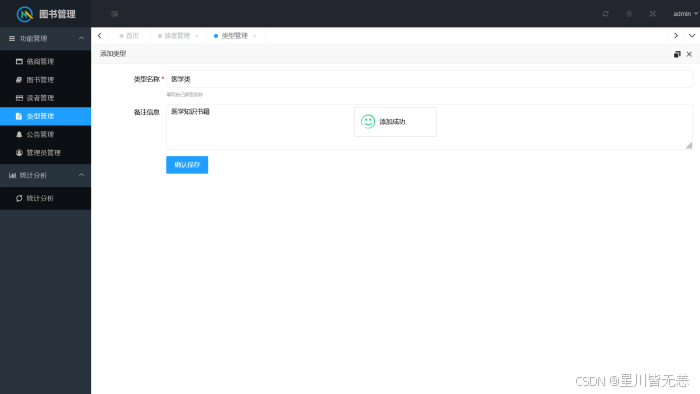

9.系统提供管理员增加、删除、修改、查询书籍类型信息的功能，拥有对书籍类型的增删改查权限。
10.系统提供管理员增加、删除、修改、公告管理信息的功能，拥有对公告管理信息的增删改查权限。
11.系统提供管理员增加、删除、修改、查询新管理员用户的功能，包括对账号密码的的增删改查。

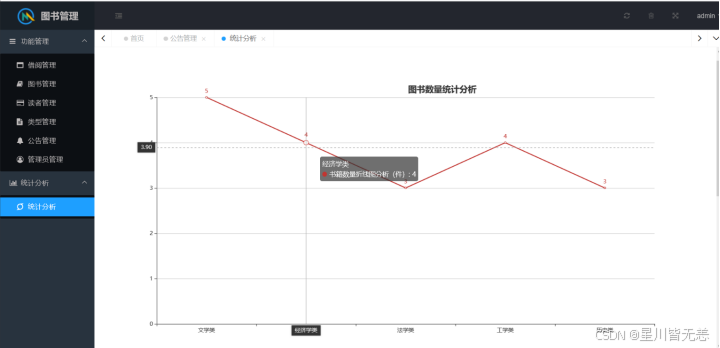

12.系统提供对图书管理系统不同图书类型和图书数量进行数据分析可视化，包括借阅统计分析（表格分析或曲线图分析）。

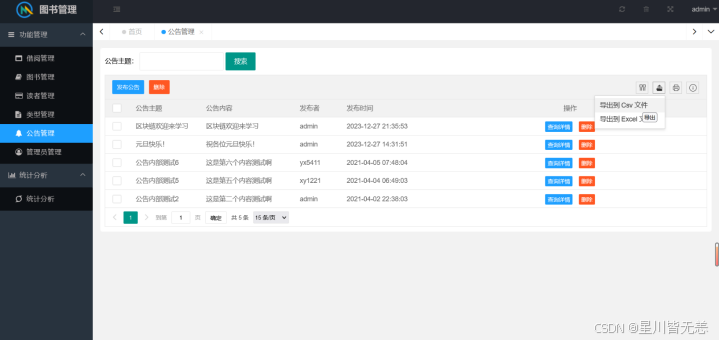

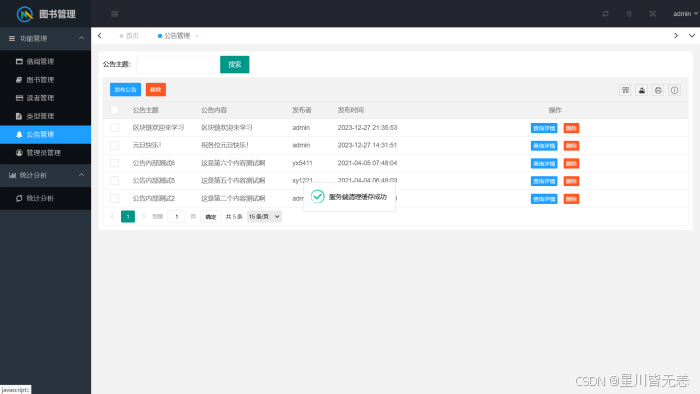

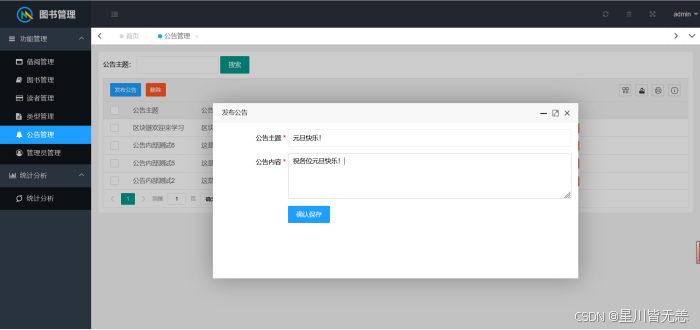

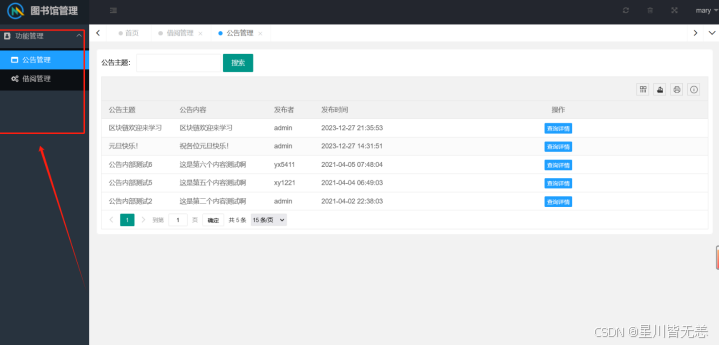

13.系统提供读者用户系统首页公告通知，及各种公告类型的信息查询，还有对公告信息的筛选、导出、打印等功能。
14.系统提高刷新、手动清理系统缓存、可缩放全屏系统等功能，增加用户体验效果。

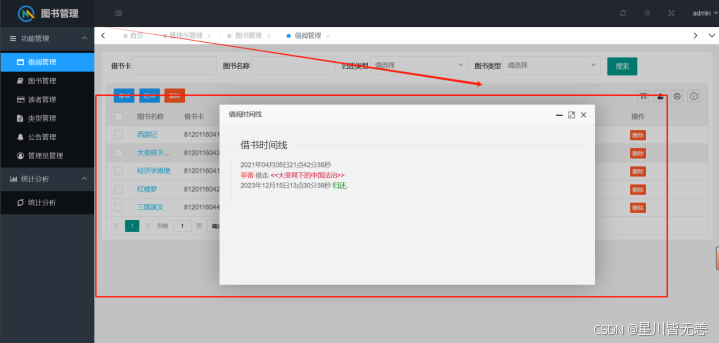

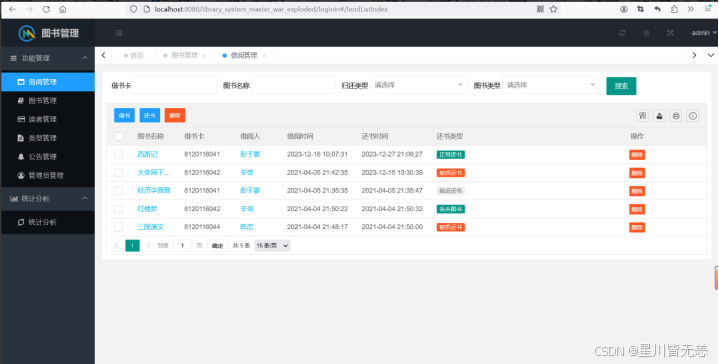

15.系统提供读者借阅管理包括借书时间线，读者对借书书籍的登录和归还的实时情况、具体书籍信息、归还实际时间等.
16.系统还具有修改个人密码信息的功能．
结论
本文围绕图书馆管理的实际需求，完成了基于Spring + SpringMVC + MyBatis框架的图书馆管理系统设计与实现，旨在解决传统图书馆管理中人工操作繁琐、信息混乱、效率低下等问题，构建一套高效、安全、便捷的现代化图书馆管理解决方案。
系统开发过程中，严格遵循需求分析、可行性分析、系统设计、编码实现、系统测试的流程，采用MariaDB作为数据库、Tomcat作为Web容器、LayUI作为前端框架，结合Druid连接池、Maven等工具，构建了层次清晰的系统架构。通过SSM三大框架的协同作用，实现了前后端数据交互、业务逻辑处理与数据持久化的有效分离，提升了系统的可维护性与可扩展性。
测试结果表明，本系统完全满足预设的功能与性能需求，实现了用户认证、图书管理、借阅管理、用户管理、公告管理及数据可视化分析等核心功能，界面友好、操作便捷，能够有效减轻图书管理员的工作负担，提升图书馆管理效率，为读者提供更优质的借阅服务。同时，系统具备良好的安全性与稳定性，可24小时不间断运行，能适应图书馆的日常管理场景。
综上所述，本系统成功实现了传统图书馆管理模式的数字化转型，达到了预期的研究目标，具有较强的实用性与应用价值。但系统仍存在一定不足，如功能拓展性有待提升、智能推荐功能缺失等。未来可进一步优化系统性能，拓展移动端访问、图书智能推荐等功能，完善数据可视化分析维度，使其更贴合图书馆管理的多元化需求，为图书馆事业的数字化发展提供更有力的支撑。
结语
需项目源码文档解析等资料/解析/商业合作/交流探讨~等
可以评论留言/添加下面个人名片
感谢各位的喜欢与支持！
后面有时间和精力也会分享更多优质内容，喜欢的小伙伴可以点赞收藏加关注，感谢各位的喜欢与支持！
