包装机械HMI:快速换型与配方管理的界面解决方案

面对市场日益增长的多品种、小批量需求,包装机械的换型效率直接决定了生产线的柔性。HMI设计的核心使命,就是化繁为简,将复杂的机械调整与参数设置过程,转化为任何操作员都能快速执行的 "傻瓜式"向导,实现"分钟级换型"。

界面解决方案详解

  1. 配方管理:结构化与智能化:建立树状结构配方库,按 "产品-包装形式-生产线" 层级分类。每个配方完整存储所有相关参数(灌装量、旋盖扭矩、贴标位置、喷码信息等)。系统智能记录配方的使用频率与时间,提供 "最近使用" 和 "最常使用" 排序,让常用配方触手可及。

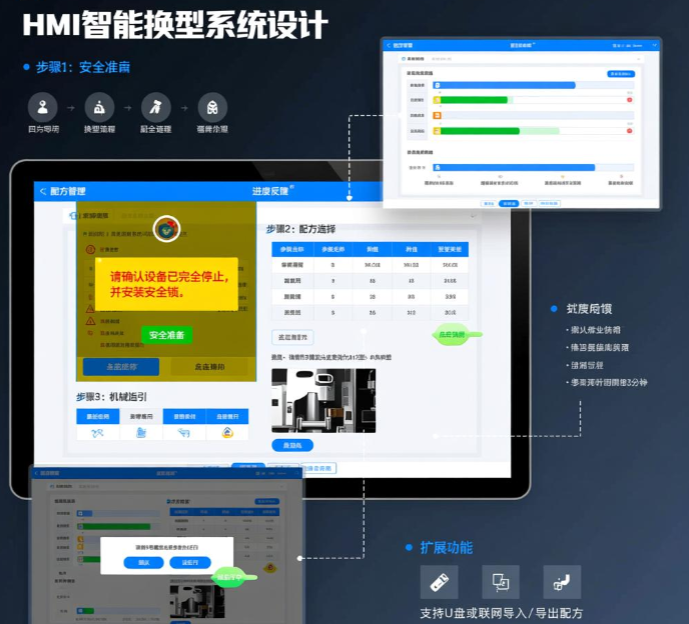

  1. 换型流程:向导化与可视化:点击"换型"按钮后,界面启动 "四步换型向导":

    1. 步骤1:安全准备 -- 确认设备已安全停止,并提示安装安全锁。

    2. 步骤2:配方选择 -- 选择新配方后,界面以对比表格形式高亮显示新旧配方所有差异项(如:灌装量变化、需要更换的模具编号)。

    3. 步骤3:机械指引 -- 图文并茂甚至嵌入短视频,指导操作员进行具体的机械更换步骤(如:"请将3号灌装头更换为A12型",并附上拆卸安装动画)。

    4. 步骤4:确认与试运行 -- 自动加载所有参数,操作员确认后,设备低速试运行一个周期,确认效果。

  2. 进度反馈:透明化与节奏控制:整个换型过程以进度条形式全局展示。每个步骤都有明确的 "待执行/进行中/已完成" 状态标识。在机械调整步骤,会显示 "标准作业时间" ,帮助操作员管理换型节奏,发现异常延迟。

扩展功能

配方支持通过U盘或直接联网从MES(制造执行系统)批量导入/导出,便于新产品的快速部署和多工厂间的配方同步。

应用成效

某日化企业采用此方案后,包装线的平均换型时间从20分钟锐减至5分钟。由于全程向导指引和自动参数加载,换型过程中的参数设置错误率降为零,生产线综合有效作业率提升了15%。
