CH347/339W开源项目：集SPI、I2C、JTAG、SWD、UART、GPIO多功能为一体（5）

文章目录

系列目录
前言
具体实现
其他设置
总结及未来延伸

系列目录

前言

前面一章利用CH347的USB转SWD接口，搭配OpenOCD，实现了对常见型号MCU下载功能。

本章节主要利用CH347的USB转SPI接口，操作ST7798 LCD（1.8寸，128*160，SPI接口）屏幕，去实现照片的轮询显示。

最终界面效果如下：

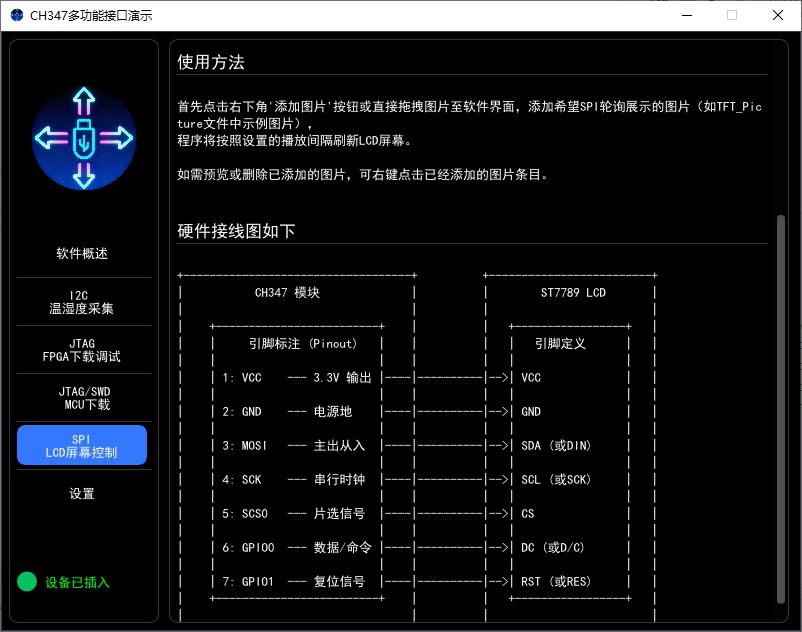

功能介绍中提供硬件的连接图。

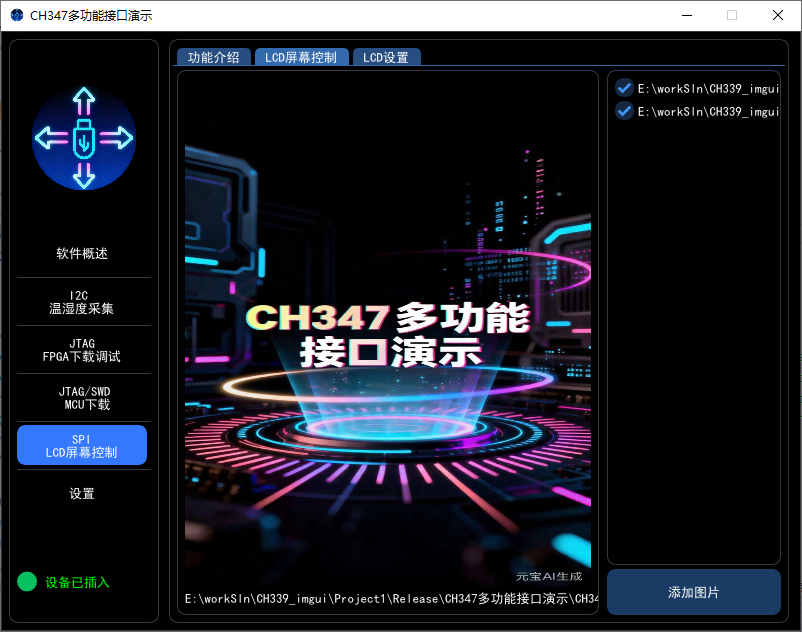

LCD屏幕控制部分，会轮询显示右侧添加的图片（支持PNG、BMP与JPG），同时会将轮询显示的图片与LCD 硬件屏幕同步。

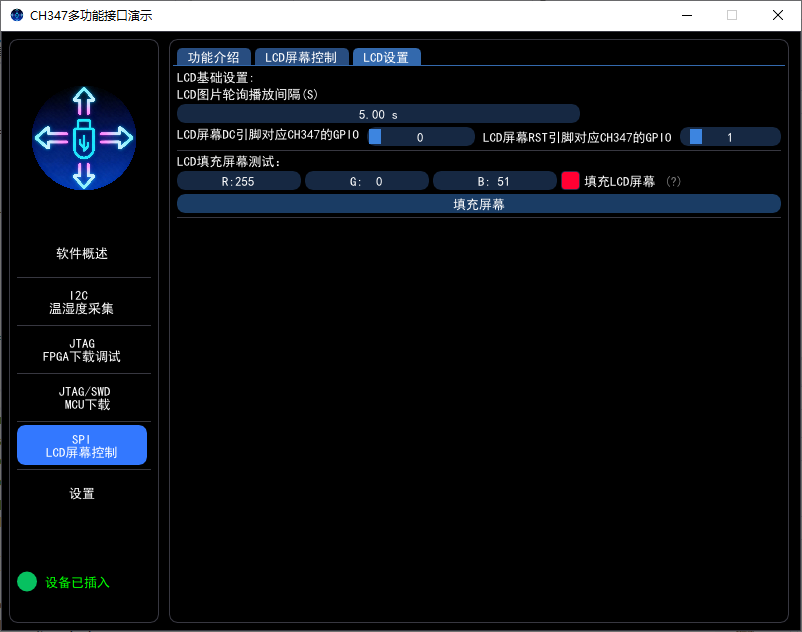

LCD设置部分：

主要有以下设置：

图片轮询间隔，默认5S，可拖动修改间隔时间。
LCD屏的DC（命令/数据切换脚）与RST（复位脚）设置，需借用CH347F的两个GPIO引脚实现。默认设置是DC脚（GPIO 0），RST脚（GPIO 1），可根据实际硬件的接线自行修改。
LCD填充屏幕测试：用来测试当前接线与SPI LCD屏幕是否正常，可选择颜色，点击填充屏幕，观察LCD颜色显示是否正常。

演示视频：

ch347_spi_lcd演示

$注$ ：显示的图片确认无透明通道，推荐48位深的png图像。
LCD屏幕尺寸固定为128 * 160，因为更大尺寸，CH347难以直接驱动，需额外添加电源电路。

具体实现

CH347相关的SPI操作如下：

cpp 复制代码

UCHAR GPIOInit(UCHAR enable, UCHAR dir, UCHAR data) {
	UCHAR state;
	CH347GPIO_Set(m_devIndex, enable, dir, data);
	CH347GPIO_Get(m_devIndex, &dir, &state);
	return state;
}
void GPIOSet(UCHAR enable, UCHAR dir, UCHAR data) {
	CH347GPIO_Set(m_devIndex, enable, dir, data);
}
bool SpiInit() {
	mSpiCfgS spi_cfg;
	spi_cfg.iMode = 3;
	spi_cfg.iClock = 1;     //30M
	spi_cfg.iByteOrder = 1;   //MSB
	spi_cfg.iSpiWriteReadInterval = 0;
	spi_cfg.iSpiOutDefaultData = 0xFF;
	spi_cfg.iChipSelect = 0x0080;
	spi_cfg.CS1Polarity = 0;
	spi_cfg.CS2Polarity = 0;
	spi_cfg.iIsAutoDeativeCS = 0;
	spi_cfg.iActiveDelay = 0;
	spi_cfg.iDelayDeactive = 0;
	if (CH347SPI_Init(m_devIndex, &spi_cfg) == FALSE) {
		return false;
	}
}
void WriteSpi(std::vector<UCHAR> data)
{
	CH347SPI_Write(m_devIndex, 0x80, data.size(), 128, data.data());
}

其他设置

包含程序界面的主题色设置与使用说明超链接。

总结及未来延伸

本章节完善了CH347 USB转SPI接口功能，基于ST7798 SPI LCD屏幕实现了图片轮询、引脚配置及屏幕测试等基础功能。目前仅支持预设图片轮询，未来可拓展显示温湿度、CPU及内存状态等实用信息。

至此，CH347多功能接口演示软件（集SPI、I2C、JTAG、SWD、UART、GPIO于一体）的主要功能全部完成，覆盖CH347核心协议与外设控制场景，形成了相对完整的CH347外设控制解决方案。未来可进一步优化操作逻辑、增加自定义脚本功能，拓展更多外设适配库，提升工具通用性。

程序发布在SourceForge上，如有任何使用建议欢迎评论留言：

https://sourceforge.net/projects/ch347-multi-function-software/
