基于深度学习的无人机航拍小目标检测算法研究

本项目针对无人机航拍场景下的小目标检测问题，基于 YOLO11 系列模型，在 VisDrone 2019 数据集上进行训练与优化，并提供了完整的检测系统桌面应用，支持图片、视频、摄像头的实时检测与训练指标可视化。

---

一、项目概述

无人机航拍图像具有目标尺度小、密集分布、多尺度混合等特点，传统检测算法难以取得理想效果。本项目采用 Ultralytics YOLO11 框架，结合 VisDrone 数据集进行训练，实现了对行人、车辆等 10 类交通相关目标的高效检测，并配套开发了基于 PyQt6 的桌面应用，便于模型验证与日常使用。

---

二、数据集

2.1 数据集简介

本项目使用 VisDrone 2019-DET 数据集，由天津大学机器学习与数据挖掘实验室 AISKYEYE 团队发布，对应 ICCV 2019 "Vision Meets Drone" 挑战赛，是面向无人机视角目标检测的大规模基准数据集。

2.2 数据规模

子集	图像数量	说明
训练集 (train)	6,471 张	用于模型训练
验证集 (val)	548 张	用于超参数调优与模型选择
测试集 (test-dev)	1,610 张	含标注，可进行论文实验与结果发布

• 总标注框数量：超过 260 万个边界框
• 图像来源：288 个视频片段 + 10,209 张静态图像
• 图像格式：JPEG (.jpg)

2.3 目标类别

数据集包含 10 个预定义类别：

类别ID	英文名称	中文名称
0	pedestrian	行人
1	people	人群
2	bicycle	自行车
3	car	小汽车
4	van	面包车
5	truck	卡车
6	tricycle	三轮车
7	awning-tricycle	带篷三轮车
8	bus	公交车
9	motor	摩托车

2.4 数据集特点

• 地理位置：中国 14 个不同城市，相距数千公里
• 场景类型：城市、乡村等多种环境
• 小目标特性：无人机航拍高度较高，目标在图像中占据像素较少，大量目标归一化后宽度或高度小于 2%
• 密集分布：交通路口、人行道等场景中目标密集，遮挡严重
• 多尺度混合：同一张图像中存在近大远小现象

2.5 目录结构

dataset_visdrone/
├── data.yaml                    # YOLO 数据集配置文件
├── data_local.yaml              # 自动生成，含本机绝对路径
├── 数据集介绍.md                # 数据集说明文档
├── VisDrone2019-DET-train/
│   ├── images/                  # 训练图像
│   └── labels/                  # YOLO 格式标签 (.txt)
├── VisDrone2019-DET-val/
│   ├── images/
│   └── labels/
└── VisDrone2019-DET-test-dev/
    ├── images/
    └── labels/

2.6 标注格式

采用 YOLO 标准格式 ，每行一个目标：<class_id> <x_center> <y_center> <width> <height>，坐标均为归一化值 [0, 1]。

---

三、训练过程

3.1 训练脚本

训练脚本为项目根目录下的 train_yolo11.py，支持三种运行模式：

• train：训练模式（默认）
• val：验证模式，需指定权重路径
• predict：推理模式，需指定权重与输入路径

3.2 基本流程

1. 检查 dataset_visdrone/data.yaml 是否存在
2. 调用 fix_data_yaml() 自动生成 data_local.yaml（含本机绝对路径）
3. 加载 YOLO 预训练模型
4. 调用 Ultralytics 训练流程进行训练
5. 结果保存在 runs/train/<实验名称>/ 或 --project 指定目录

3.3 使用示例

python train_yolo11.py                    # 默认配置训练
python train_yolo11.py --model yolo11m   # 指定模型大小
python train_yolo11.py --epochs 200      # 指定训练轮数
python train_yolo11.py --imgsz 1280      # 更大分辨率（小目标更佳）
python train_yolo11.py --multi_scale     # 开启多尺度训练
python train_yolo11.py --mode val --weights runs/train/exp/weights/best.pt
python train_yolo11.py --mode predict --weights runs/train/exp/weights/best.pt --source path/to/image

3.4 训练注意事项

• 图像尺寸建议 ≥ 640，推荐 1280（小目标分辨率更高）
• batch 建议 16--32（显存不足时降低）
• epochs 建议 200--300（VisDrone 收敛较慢）
• 默认开启 mosaic 数据增强，最后 10 个 epoch 关闭以稳定收敛
• 可使用 --multi_scale 多尺度训练提升小目标性能

---

四、训练参数

4.1 主要训练参数

参数	默认值	说明
--model	yolo11s	模型：yolo11n/s/m/l/x
--epochs	300	训练轮数
--imgsz	640	输入图像尺寸（小目标建议 1280）
--batch	16	批大小
--lr0	0.01	初始学习率
--lrf	0.01	最终学习率比例
--patience	100	Early stopping 等待轮数
--device	""	GPU 编号或 cpu
--workers	4	DataLoader 工作进程数
--project	runs/train	实验保存目录
--name	yolo11_visdrone	实验名称
--multi_scale	False	多尺度训练
--copy_paste	0.0	Copy-paste 数据增强概率

4.2 模型与优化器

• 优化器：SGD
• 损失权重：box=7.5, cls=0.5, dfl=1.5
• 数据增强：mosaic=1.0, randaugment, erasing=0.4, close_mosaic=10

4.3 检测参数（应用配置）

参数	默认值	说明
conf_threshold	0.25	置信度阈值
iou_threshold	0.70	NMS IoU 阈值
max_det	300	单张图像最大检测数量

---

五、可视化图含义

训练完成后，Ultralytics 会在实验目录下生成以下可视化文件，用于分析模型表现：

5.1 训练过程图表

文件	含义
results.csv	每 epoch 的损失与指标（训练/验证 loss、mAP、精确率、召回率等）

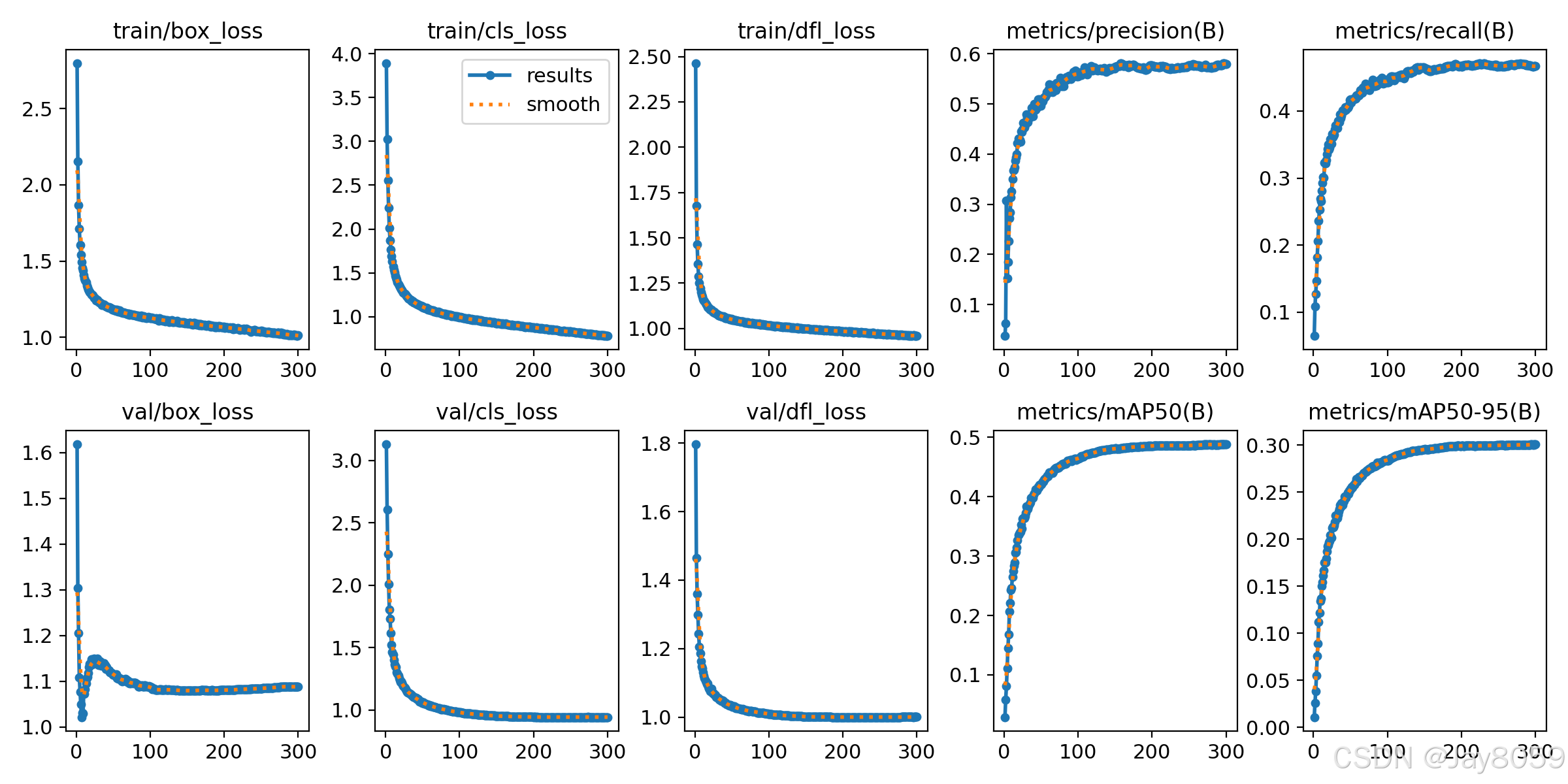

results.png	训练曲线概览，包含损失、mAP、学习率等随 epoch 变化

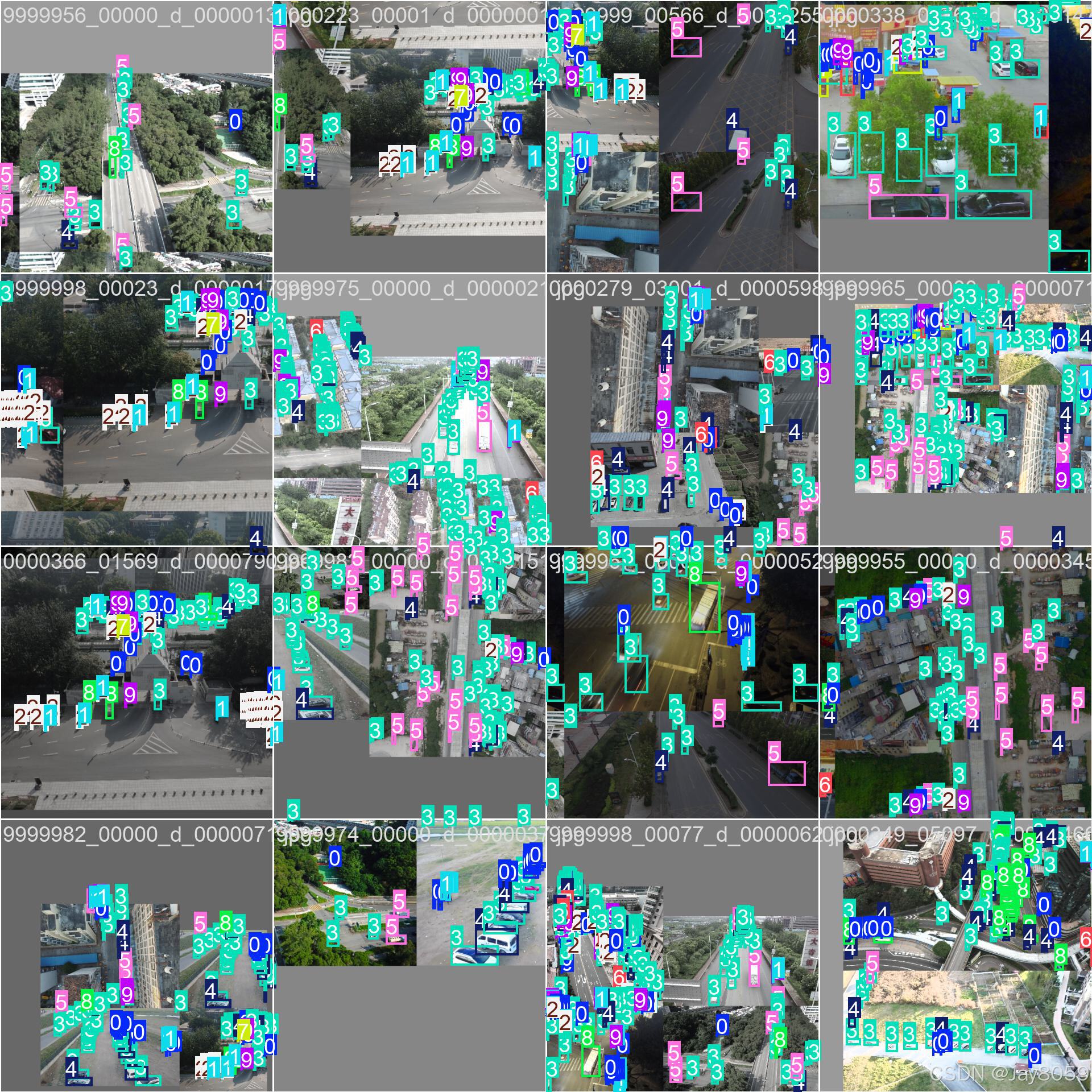

train_batch*.jpg	训练 batch 样本可视化，展示数据增强后的输入图像与标签
val_batch*_labels.jpg	验证 batch 的标签可视化
val_batch*_pred.jpg	验证 batch 的预测结果可视化

5.2 标签与类别分析

文件	含义
labels.jpg	标签分布图，展示各类别目标在图像中的位置与数量分布

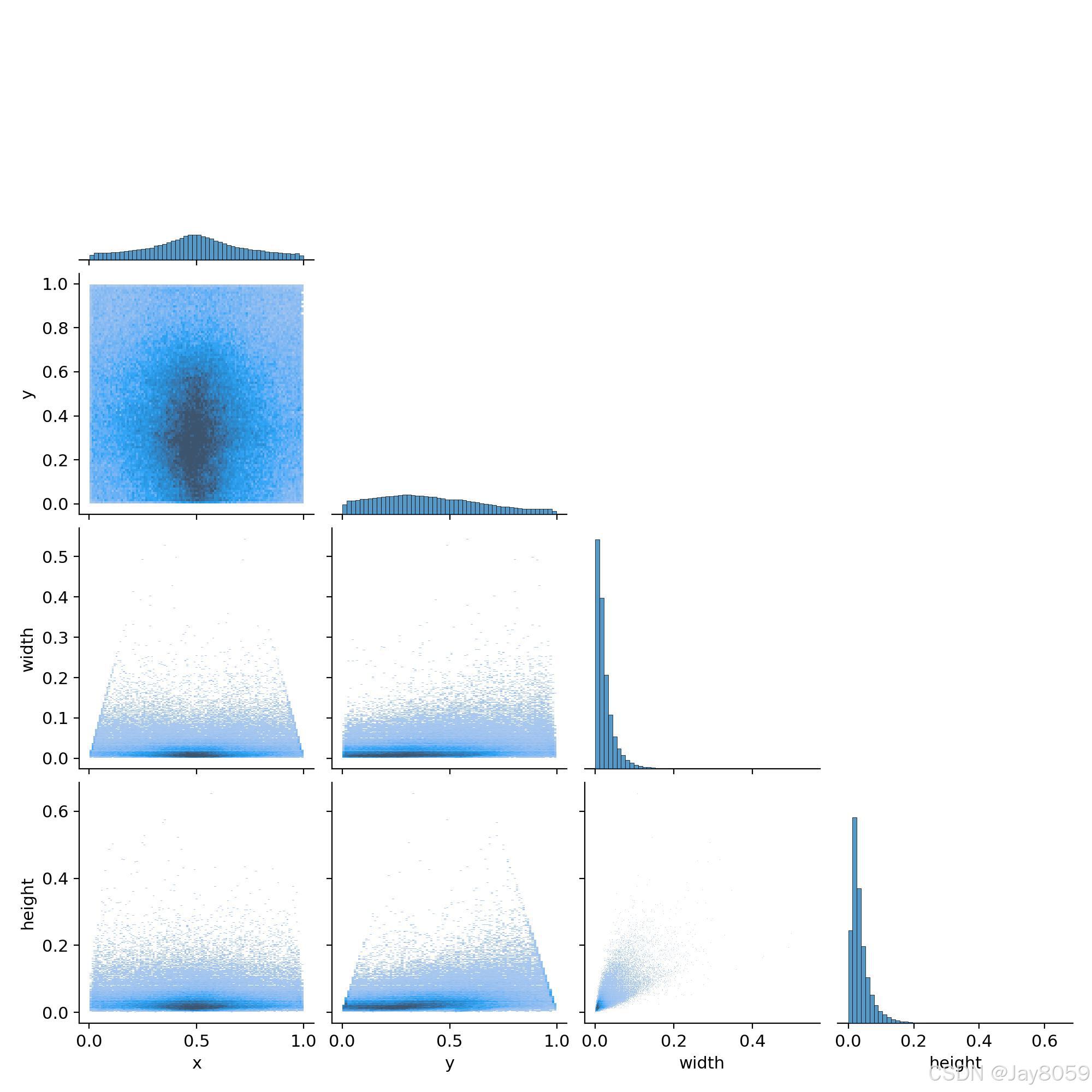

labels_correlogram.jpg	标签关联图，展示类别间相关性

5.3 评估指标曲线

文件	含义

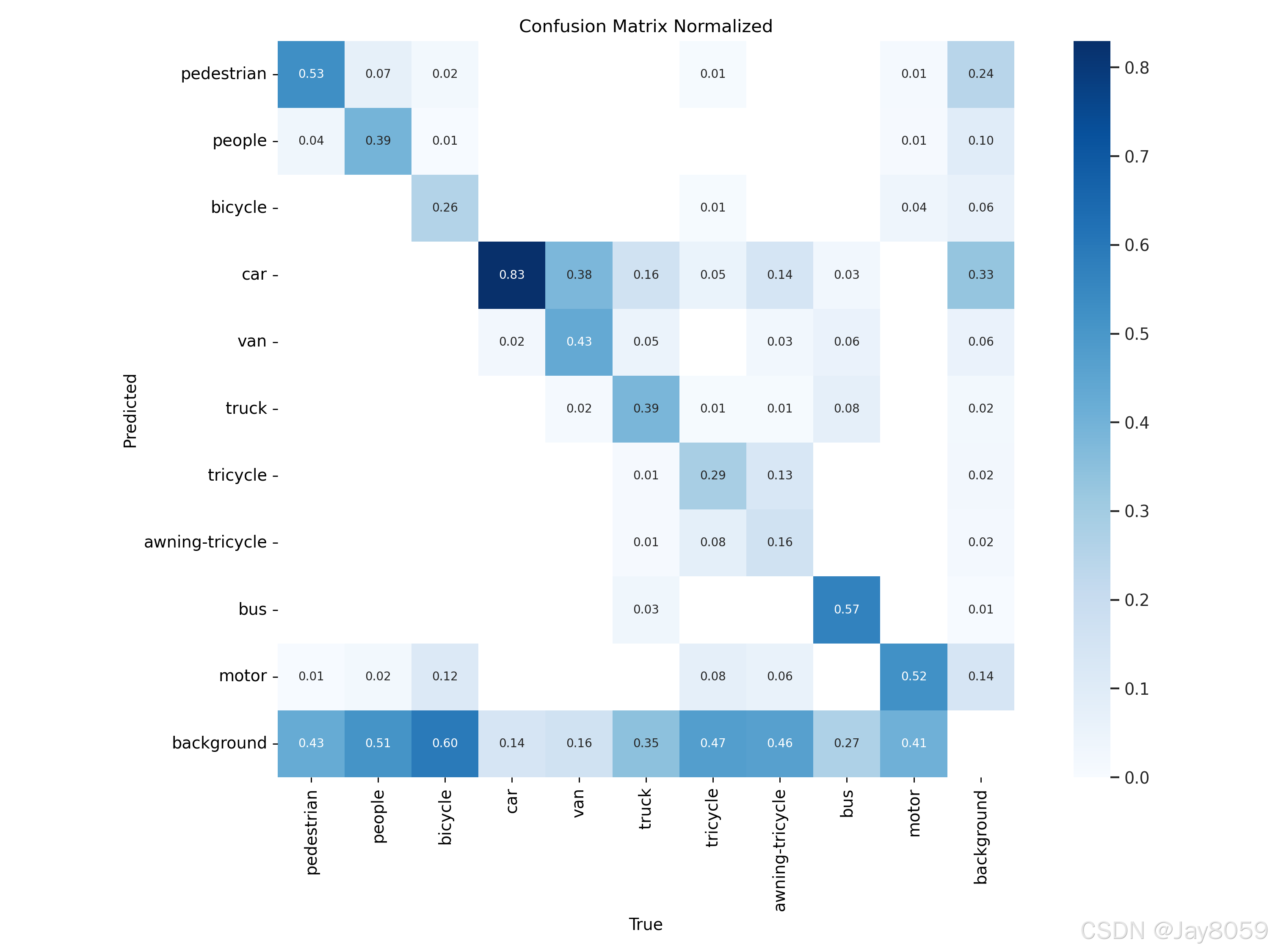

confusion_matrix_normalized.png	归一化混淆矩阵，展示各类别的预测与真实标签对应关系
P_curve.png	精确率--置信度曲线，随置信度阈值变化的精确率

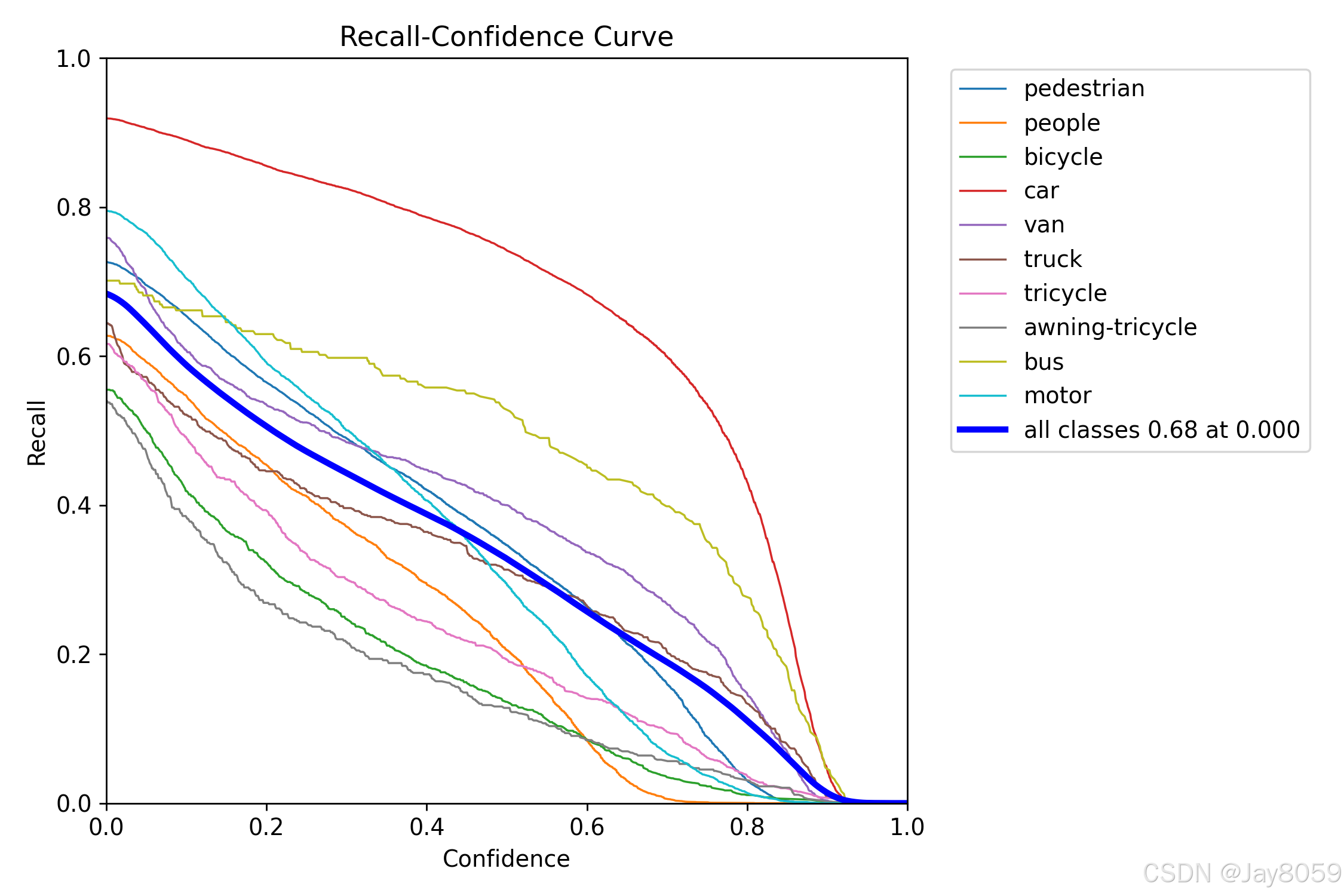

R_curve.png	召回率--置信度曲线，随置信度阈值变化的召回率

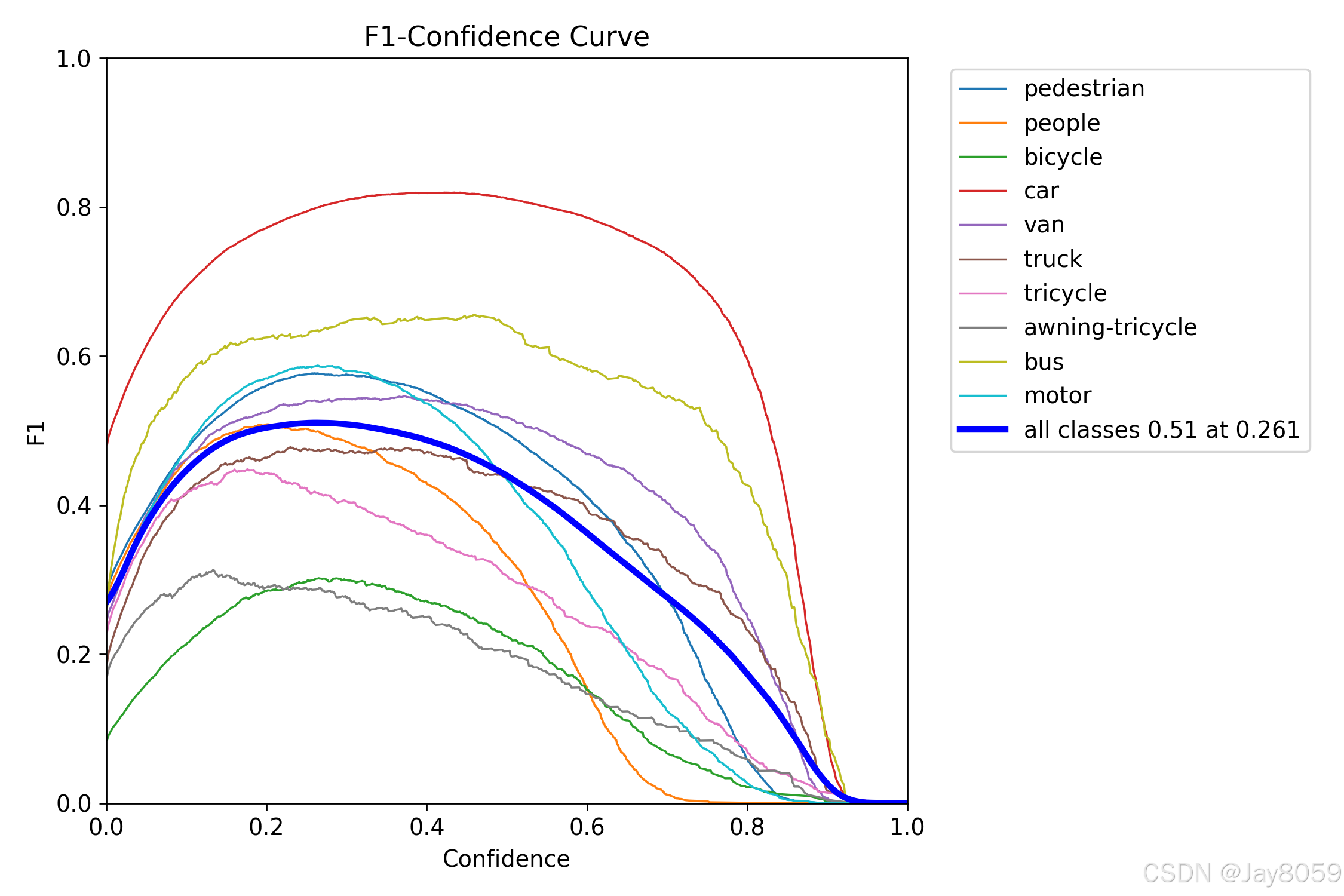

F1_curve.png	F1 分数--置信度曲线

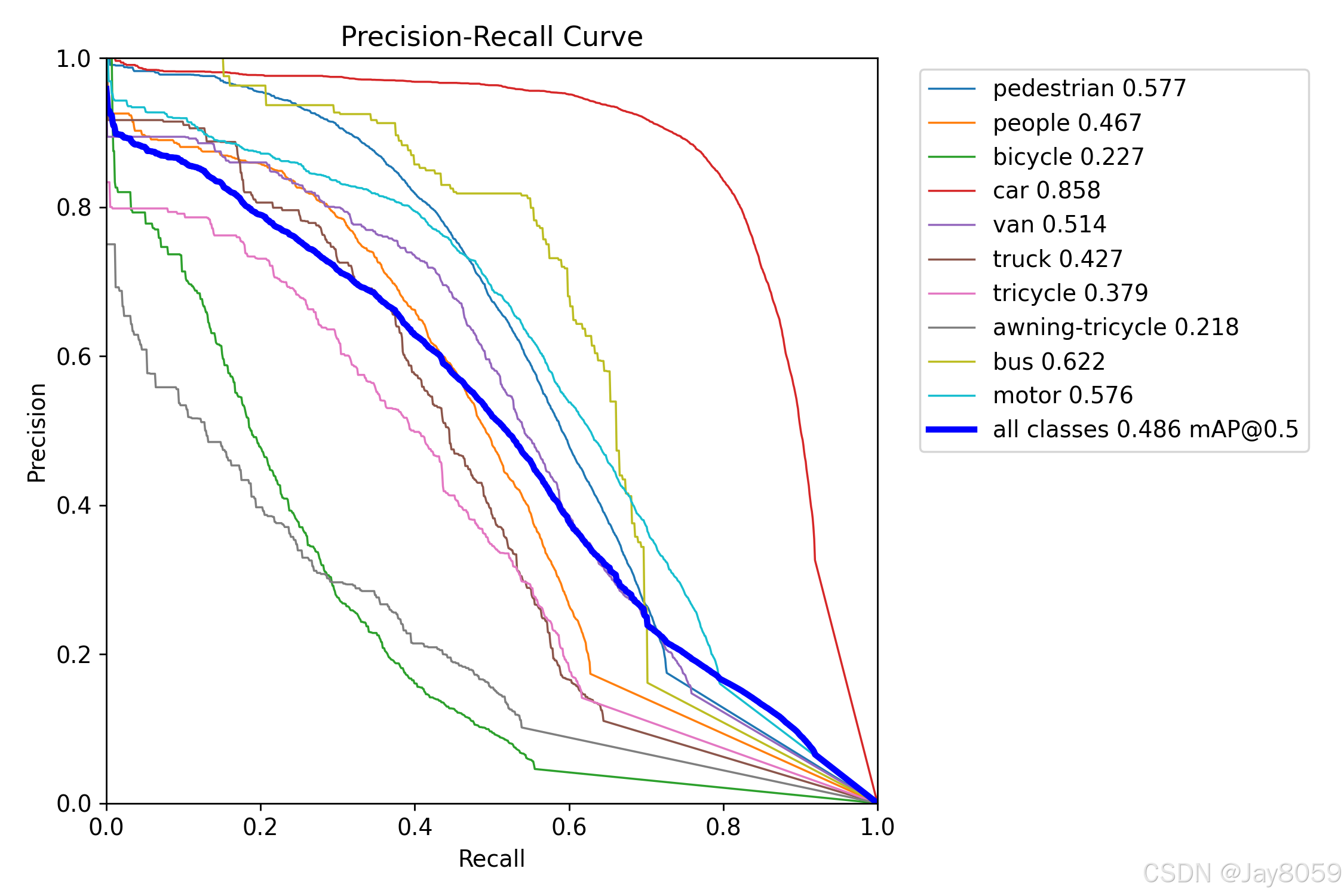

PR_curve.png	精确率--召回率曲线（PR 曲线）

5.4 results.csv 主要列说明

epoch、time、train/box_loss、train/cls_loss、train/dfl_loss、metrics/precision(B)、metrics/recall(B)、metrics/mAP50(B)、metrics/mAP50-95(B)、val/box_loss、val/cls_loss、val/dfl_loss、lr/pg0、lr/pg1、lr/pg2

---

六、系统功能

本项目提供基于 PyQt6 的桌面应用 「无人机航拍小目标检测系统」，主要功能如下：

6.1 功能模块

模块	功能说明
图片识别	支持 JPG/PNG/BMP 等格式，上传图片后点击开始检测，支持拖拽导入，可导出检测结果图片与 CSV
视频识别	支持 MP4/AVI/MOV 等格式，加载视频后逐帧检测，显示进度

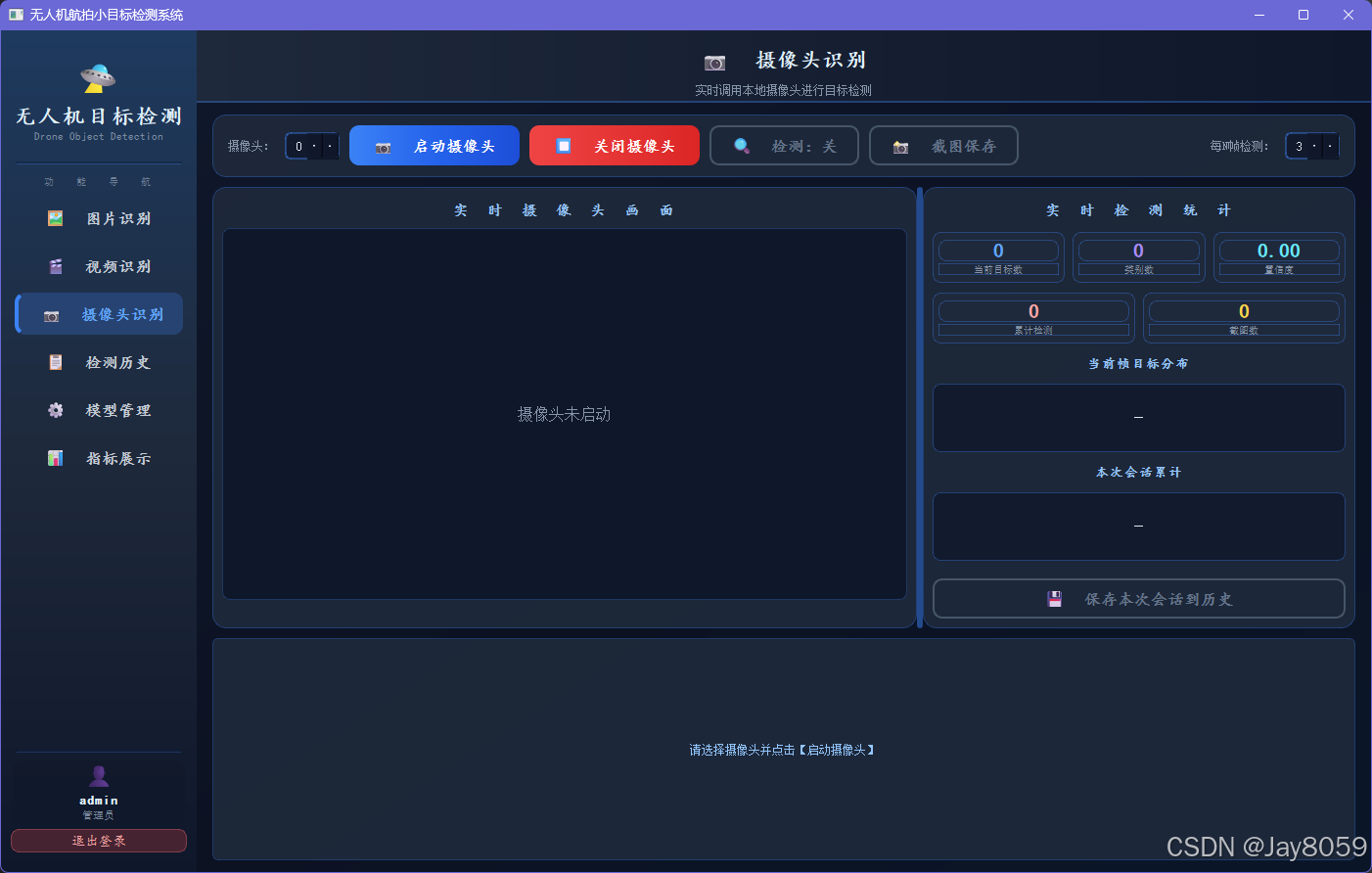

摄像头识别	实时调用本地摄像头进行目标检测

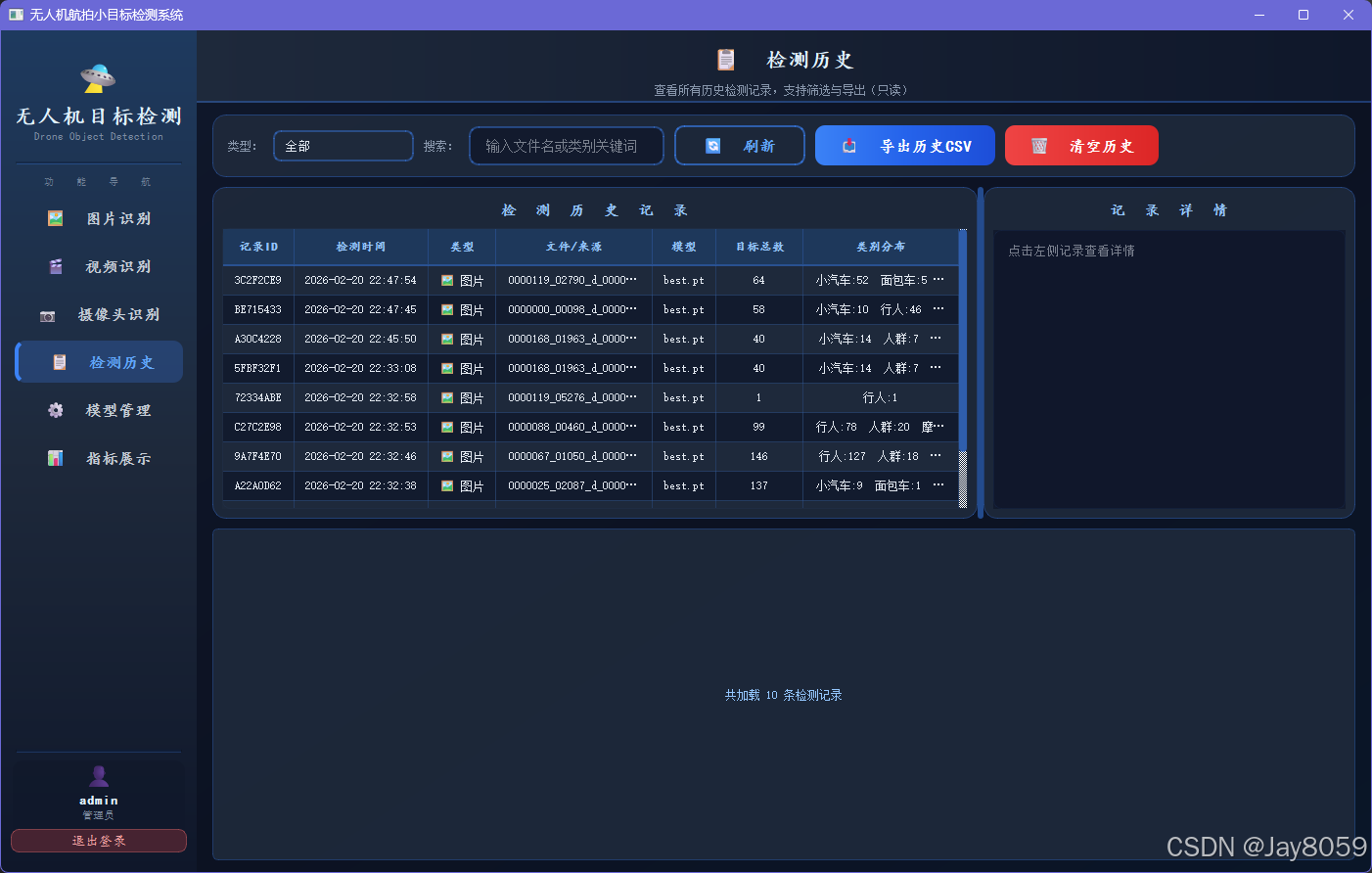

检测历史	查看所有历史检测记录，支持筛选与导出

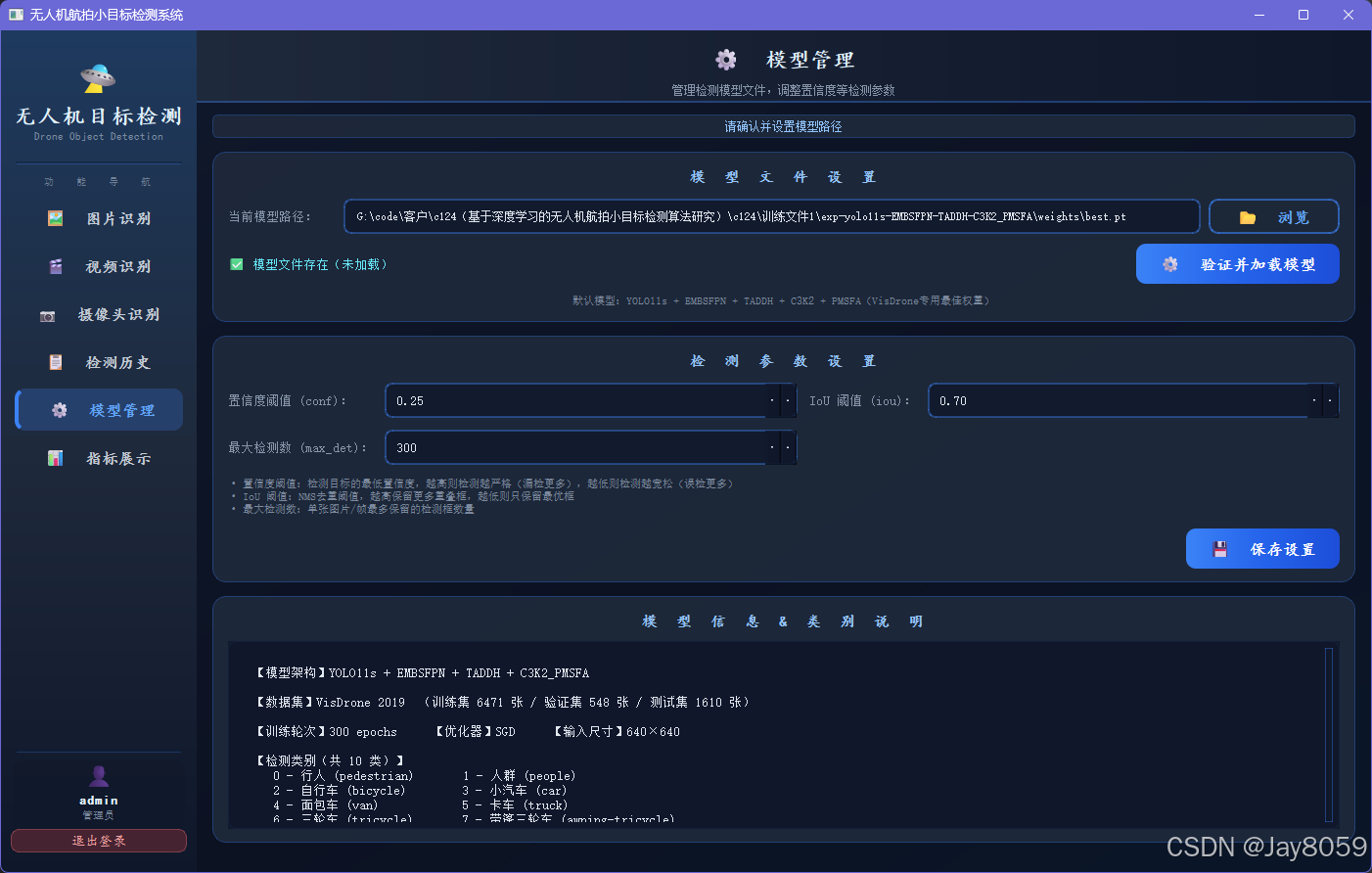

模型管理	管理检测模型文件路径，调整置信度、IoU 阈值等检测参数，验证模型加载

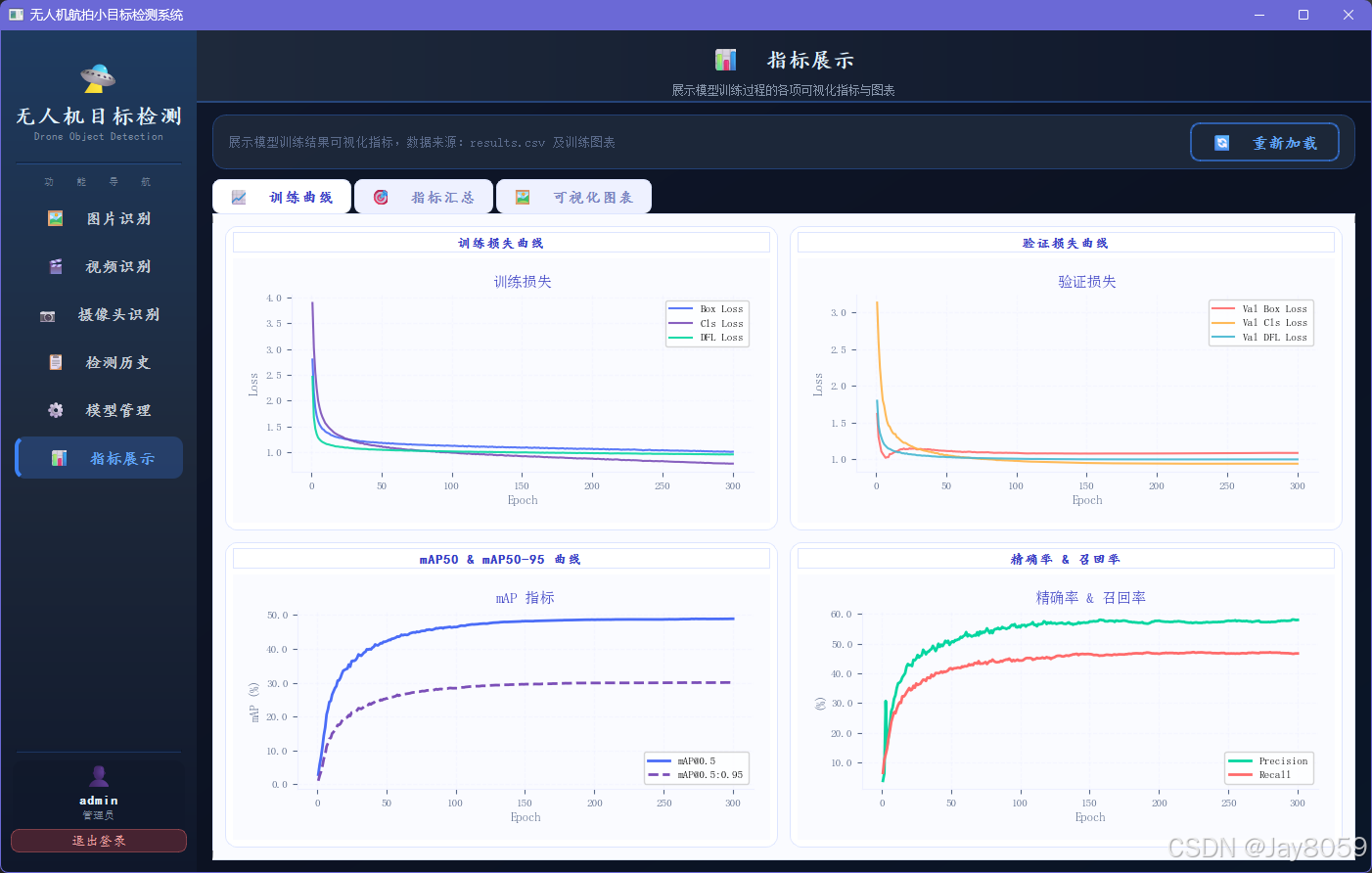

指标展示	展示模型训练过程的各项可视化指标，包括训练曲线、指标汇总、可视化图表

6.2 入口与流程

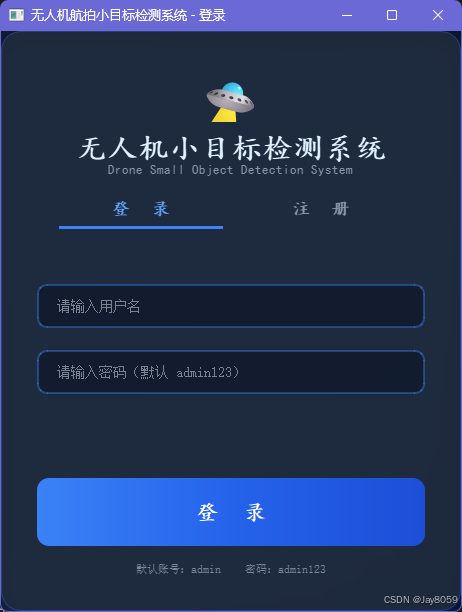

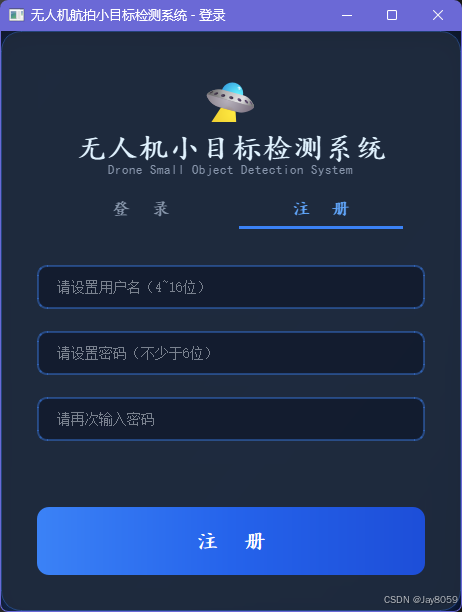

• 入口 ：detection_app/main.py，启动后进入登录窗口
• 默认账号：admin / admin123
• 检测流程 ：通过 utils/detector.py 中的 ImageDetectWorker、VideoDetectWorker、CameraDetectWorker 调用 Ultralytics YOLO 进行推理

6.3 配置与存储

• config.json：模型路径、指标目录、检测参数等
• data/users.json：用户信息
• data/history.json：检测历史记录

---

七、项目技术栈

类别	技术
GUI 框架	PyQt6
深度学习框架	Ultralytics (YOLO11)
检测模型	YOLO11s + EMBSFPN + TADDH + C3K2 + PMSFA（改进模型）
后端	PyTorch (ultralytics)
图像处理	OpenCV, Pillow
可视化	matplotlib, pandas
数据处理	numpy, pandas

依赖包（detection_app/requirements.txt）

PyQt6>=6.4.0
ultralytics>=8.0.0
opencv-python>=4.7.0
Pillow>=9.0.0
matplotlib>=3.7.0
numpy>=1.23.0
pandas>=1.5.0

训练脚本还需：pyyaml

---

八、项目结构

c124/
├── train_yolo11.py              # YOLO11 训练脚本
├── README.md                    # 项目说明文档
│
├── dataset_visdrone/            # 数据集目录
│   ├── data.yaml                # 数据集配置
│   ├── data_local.yaml          # 自动生成（本机路径）
│   ├── 数据集介绍.md            # 数据集说明
│   ├── VisDrone2019-DET-train/
│   ├── VisDrone2019-DET-val/
│   └── VisDrone2019-DET-test-dev/
│
├── detection_app/               # 检测系统应用
│   ├── main.py                  # 应用入口
│   ├── login_window.py          # 登录窗口
│   ├── main_window.py           # 主窗口
│   ├── config.json              # 应用配置
│   ├── requirements.txt         # 依赖列表
│   ├── data/
│   │   ├── users.json           # 用户数据
│   │   └── history.json         # 检测历史
│   ├── pages/
│   │   ├── image_page.py        # 图片识别页
│   │   ├── video_page.py       # 视频识别页
│   │   ├── camera_page.py      # 摄像头识别页
│   │   ├── history_page.py     # 检测历史页
│   │   ├── model_page.py       # 模型管理页
│   │   └── metrics_page.py     # 指标展示页
│   └── utils/
│       ├── detector.py          # 检测逻辑
│       ├── storage.py           # 配置与存储
│       └── styles.py            # 界面样式
│
├── 训练文件1/                    # 训练输出示例
│   └── exp-yolo11s-EMBSFPN-TADDH-C3K2_PMSFA/
│       ├── args.yaml            # 训练参数快照
│       ├── results.csv          # 训练指标
│       ├── results.png          # 训练曲线
│       ├── weights/
│       │   ├── best.pt          # 最佳权重
│       │   └── last.pt          # 最后一轮权重
│       └── 其他可视化图表...
│
└── runs/                        # 训练输出目录（默认）
    └── detect/runs/train/yolo11_visdrone/

---

九、参考文献

如在论文中使用 VisDrone 数据集，建议引用：

@article{zhu2021detection,
  title={Detection and tracking meet drones challenge},
  author={Zhu, Pengfei and Wen, Longyin and Du, Dawei and Bian, Xiao and Fan, Heng and Hu, Qinghua and Ling, Haibin},
  journal={IEEE Transactions on Pattern Analysis and Machine Intelligence},
  volume={44},
  number={11},
  pages={7380--7399},
  year={2021},
  publisher={IEEE}
}

---

十、相关链接

• VisDrone 数据集官网：https://aiskyeye.com/
• VisDrone GitHub：https://github.com/VisDrone/VisDrone-Dataset
• ICCV 2019 挑战赛：Vision Meets Drone Object Detection in Image Challenge
