ATF (ARM Trusted Firmware) -3：完整启动流程（热启动）

ATF 热启动（Warm Boot）全流程

热启动（Warm Reset）是指系统已完成冷启动并运行后，通过软件或硬件触发的复位流程。与冷启动相比，热启动的核心特点是保留 DRAM 内容，跳过耗时的 DRAM 初始化（训练），从而大幅缩短启动时间。

DRAM 训练（也叫 DDR 训练），是DDR 内存控制器在冷启动初始化阶段，通过一系列硬件校准算法，动态调整内存信号的时序、相位、电压、驱动强度等关键参数，确保 CPU 与 DRAM 颗粒之间的高速并行数据传输稳定、无错的硬件校准过程。

---

一、热启动概述

1. 与冷启动的核心差异

维度	冷启动（Cold Boot）	热启动（Warm Boot）
触发条件	系统上电、硬复位	软件触发（PSCI）、看门狗复位、软复位按钮
DRAM 状态	未初始化，需完整训练（Training）	已初始化，内容保留，跳过训练
镜像加载	从 Flash 重新加载 BL1/BL2/BL31/BL32/BL33	可选：若内存内容保留，可跳过部分镜像重加载
启动时间	长（需 DRAM 训练）	短（跳过 DRAM 训练）

2. 常见触发方式

• 软件触发 ：
  • Linux/Android 通过 PSCI（Power State Coordination Interface）调用 SYSTEM_RESET 或 SYSTEM_RESET2
  • 直接写平台的复位控制寄存器
• 硬件触发 ：
  • 看门狗定时器超时（Watchdog Reset）
  • 软复位按钮（保留 DRAM 电源）
  • 调试器触发复位

---

二、ATF 热启动全流程

ATF 热启动仍遵循"BL1 → BL2 → BL31 → BL32/BL33"的基本链路，但在各阶段会根据复位原因跳过冗余步骤。

---

第一阶段：复位触发与 BL1 处理

1.1 复位入口

系统复位后，CPU 强制进入 EL3（AArch64） 或 Secure Monitor Mode（AArch32） ，从 BL1 ROM 的固定入口地址开始执行（与冷启动一致）。

1.2 BL1 核心逻辑

BL1 会先完成最小化硬件初始化 （如关中断、初始化 SRAM、UART），然后通过平台复位状态寄存器判断复位原因（冷启动/热启动）。

核心代码（BL1）

• 文件 ：bl1\bl1_main.c

• 关键函数 ：bl1_main()

  void bl1_main(void) {
     unsigned int image_id; // 存储下一个要加载的镜像ID

    	/* 如果启用EARLY_CONSOLE标志，则启用早期控制台 */
    	plat_setup_early_console();

    	/* 执行早期平台特定设置 */
    	bl1_early_platform_setup();

    	/* 执行晚期平台特定设置 */
    	bl1_plat_arch_setup();

      // 2. 获取复位原因（平台相关代码）
      uint32_t reset_status = bl1_plat_get_reset_status();

      // 3. 若为热启动，可选择跳过部分 BL1 初始化（平台自定义）
      if (reset_status == WARM_RESET) {
          // 可选：跳过某些非必要初始化
      }

      // 4. 加载并验签 BL2（与冷启动一致，热启动通常仍需走 BL2）
      bl1_load_bl2();

      // 5. 准备跳转参数，跳转到 BL2
      bl1_prepare_next_image();
  }

• 复位原因检测（平台相关）：

  • 文件 ：plat/<厂商>/<平台>/<平台>_pm.c（如 plat/arm/board/fvp/fvp_pm.c）

  • 关键函数 ：bl1_plat_get_reset_status() 或 plat_get_reset_status()

    // 示例：FVP 平台获取复位状态
    uint32_t fvp_get_reset_status(void) {
        return mmio_read_32(FVP_RESET_STATUS_REG) & FVP_WARM_RESET_FLAG;
    }

---

第二阶段：BL2 处理（热启动核心优化点）

BL2 是热启动优化的核心阶段 ------热启动时 DRAM 已初始化且内容保留，BL2 会跳过 DRAM 训练（Training），仅需验证/加载后续镜像（或直接使用内存中已有的镜像）。

2.1 BL2 核心逻辑

1. 基础初始化：初始化 UART、存储控制器（若需从 Flash 读镜像）。
2. DRAM 状态检测：通过平台寄存器或内存魔数（Magic Number）判断 DRAM 是否已初始化。
3. 跳过 DRAM 初始化：若为热启动，直接使用现有 DRAM，不执行耗时的训练流程。
4. 镜像处理 ：
   • 若内存中 BL31/BL32/BL33 镜像完整（通过校验和/魔数验证），则跳过从 Flash 重加载；
   • 否则，仍需从 Flash 重新加载并验签。
5. 准备跳转参数：将 BL31/BL32/BL33 的入口地址传递给 BL31。
6. 跳转到 BL31。

核心代码（BL2）

• 文件 ：bl2/bl2_main.c

• 关键函数 ：bl2_main()

  void bl2_main(void) {
      // 1. 基础初始化
      bl2_early_platform_setup2();
      bl2_plat_arch_setup();

      // 2. 检测 DRAM 状态（平台相关）
      bool dram_is_ready = bl2_plat_is_dram_ready();

      // 3. 仅冷启动时初始化 DRAM
      if (!dram_is_ready) {
          // 执行 DRAM 训练（耗时步骤，热启动跳过）
          bl2_plat_dram_init();
      }

      // 4. 加载/验签 BL31/BL32/BL33（热启动可优化为跳过）
      bl2_load_images();

      // 5. 准备跳转参数，跳转到 BL31
      bl2_prepare_next_image();
  }

• DRAM 状态检测（平台相关）：

  • 文件 ：plat/<厂商>/<平台>/<平台>_bl2_setup.c

  • 关键函数 ：bl2_plat_is_dram_ready()

    // 示例：通过内存魔数判断 DRAM 是否保留
    #define DRAM_MAGIC 0x12345678
    bool bl2_plat_is_dram_ready(void) {
        // 检查 DRAM 特定地址的魔数是否匹配
        return mmio_read_32(DRAM_MAGIC_ADDR) == DRAM_MAGIC;
    }

---

第三阶段：BL31 处理（热启动与 PSCI 联动）

BL31 是热启动的控制枢纽，负责：

1. 初始化 EL3 运行时环境；
2. 处理 PSCI 热启动请求（如 CPU_ON、SYSTEM_RESET）；
3. 协调安全世界（OP-TEE）与非安全世界（Linux/Android）的状态恢复。

3.1 BL31 核心逻辑

1. EL3 基础初始化：初始化栈、异常向量表、GIC 中断控制器。
2. PSCI 服务初始化：注册 PSCI 处理函数，支持热启动相关的标准接口。
3. 安全世界状态处理 ：
   • 若 OP-TEE（BL32）仍在内存中，可跳过 OP-TEE 重初始化，直接恢复其上下文；
   • 否则，仍需跳转到 OP-TEE 重新初始化。
4. 切换到非安全世界 ：配置非安全世界上下文，通过 ERET 跳转到 BL33（LK/U-Boot）。

3.2 PSCI 热启动关键接口

PSCI 是软件触发热启动的标准接口，Linux/Android 通过 SMC 调用以下 PSCI 函数：

• PSCI_VERSION：获取 PSCI 版本；
• SYSTEM_RESET/SYSTEM_RESET2：触发系统热复位；
• CPU_ON：热启动指定的 CPU 核心（多核系统）。

核心代码（BL31 与 PSCI）

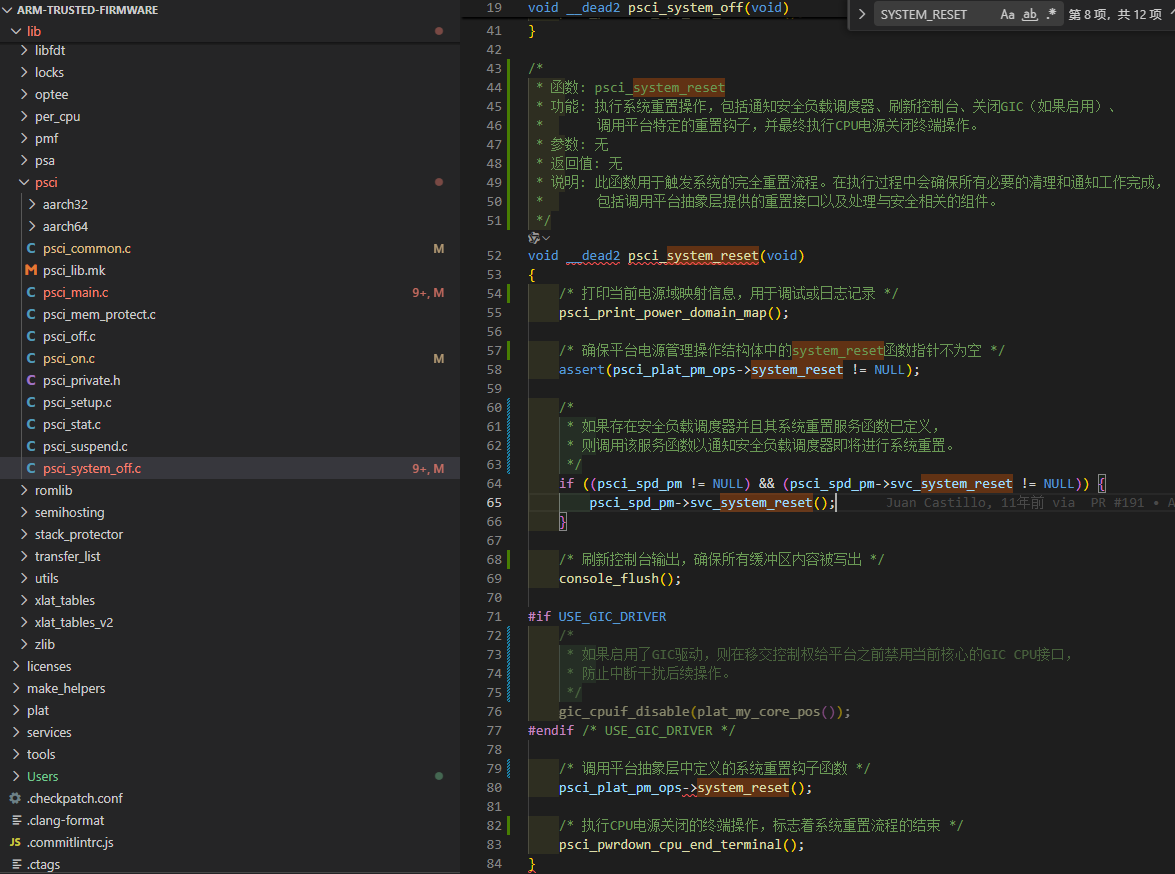

• PSCI 系统复位处理：

  • 文件 ：lib\psci\psci_system_off.c
  • 关键函数 ：psci_system_reset()


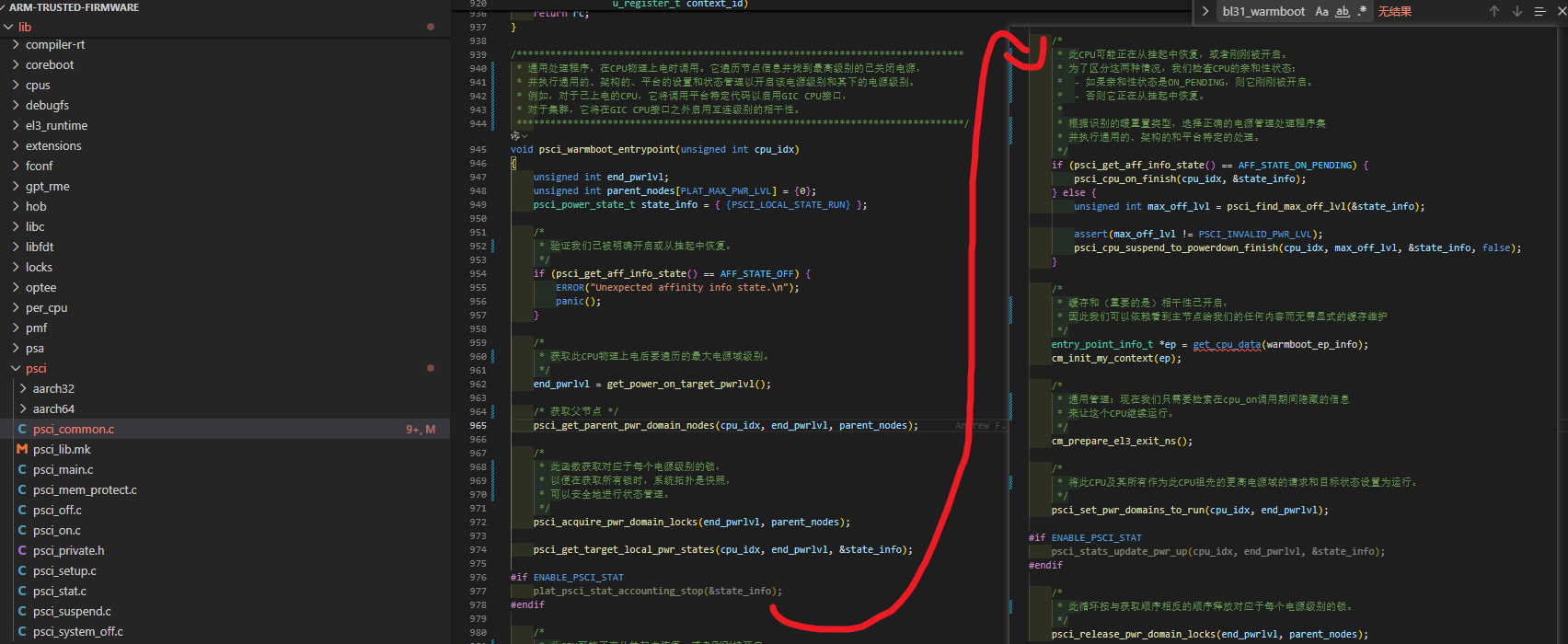

• PSCI CPU 热启动处理：

  • 文件 ：lib\psci\psci_on.c

  • 关键函数 ：psci_cpu_on_start()

    int psci_cpu_on_start(u_register_t target_cpu, u_register_t entry_point) {
        // 1. 验证目标 CPU 状态
        if (!psci_is_valid_cpu(target_cpu)) return PSCI_E_INVALID_PARAMS;

        // 2. 配置目标 CPU 的入口地址
        psci_set_cpu_entry_point(target_cpu, entry_point);

        // 3. 平台相关：唤醒目标 CPU
        plat_psci_cpu_on(target_cpu);

        return PSCI_E_SUCCESS;
    }

• BL31 主流程：

  • 文件 ：bl31/bl31_main.c

  • 关键函数 ：bl31_main()

    void bl31_main(void) {
        // 1. EL3 基础初始化
        bl31_early_platform_setup2();
        bl31_plat_arch_setup();

        // 2. 初始化运行时服务（包括 PSCI）
        runtime_svc_init();

        // 3. 准备下一个镜像（BL32 或 BL33）
        entry_point_info_t *next_image = bl31_plat_get_next_image_ep_info(SECURE);
        if (!next_image) {
            next_image = bl31_plat_get_next_image_ep_info(NON_SECURE);
        }

        // 4. 跳转到下一个镜像
        el3_exit(next_image);
    }

---

第四阶段：BL32（OP-TEE）与 BL33（非安全世界）处理

4.1 BL32（OP-TEE）

• 若为热启动且 OP-TEE 内存保留，BL31 可直接恢复 OP-TEE 上下文，跳过其完整初始化；
• 否则，仍需跳转到 OP-TEE 执行 init_tee_runtime()（与冷启动一致）。

4.2 BL33（LK/U-Boot）与 Linux

• BL33 会检测热启动状态，跳过部分外设初始化；
• Linux 内核启动后，通过 /proc/cmdline 或平台寄存器识别热启动，跳过某些驱动的重初始化，快速恢复用户空间。

---

三、热启动特殊路径：RESET_TO_BL31

部分平台支持 RESET_TO_BL31=1 编译配置，热启动时可跳过 BL1/BL2，直接从 BL31 入口启动，进一步缩短启动时间。

核心逻辑

1. 系统复位后，CPU 直接跳转到 BL31 的加载地址（而非 BL1 ROM）；
2. BL31 检测复位原因，若为热启动，跳过 BL1/BL2 处理，直接初始化 EL3 并切换到非安全世界。

核心代码

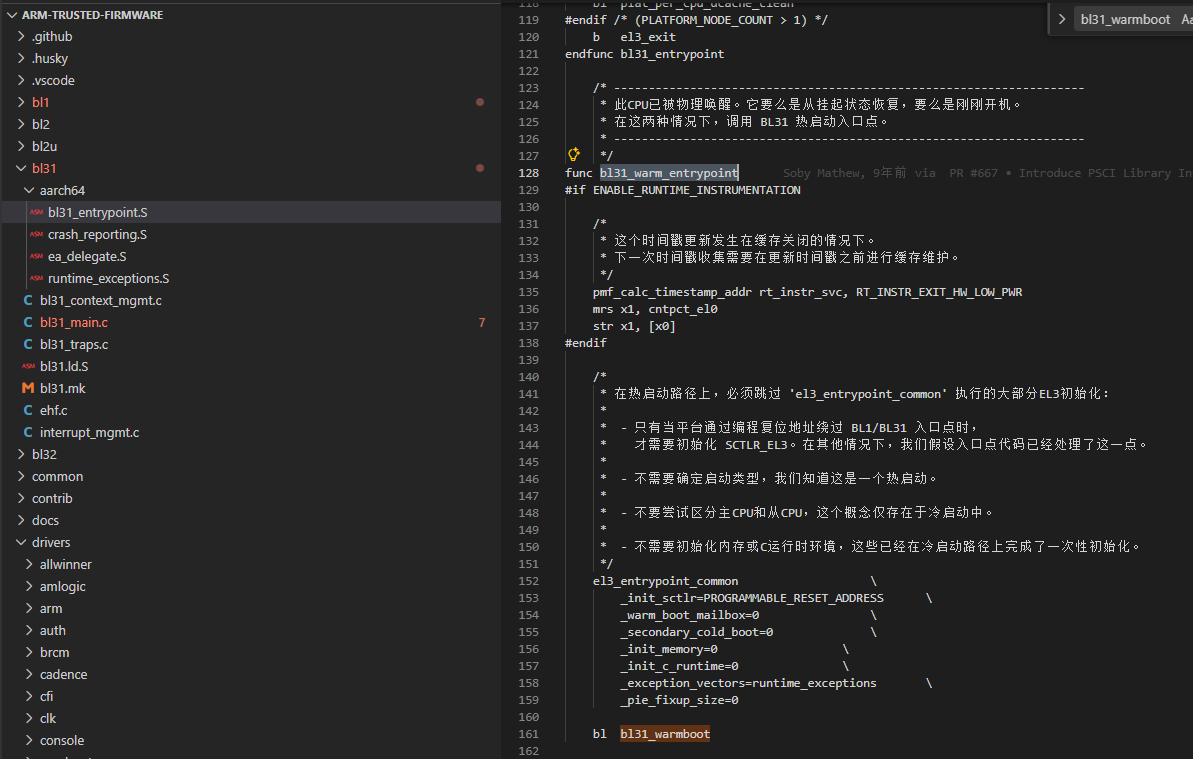

通过链接脚本直接进行跳转

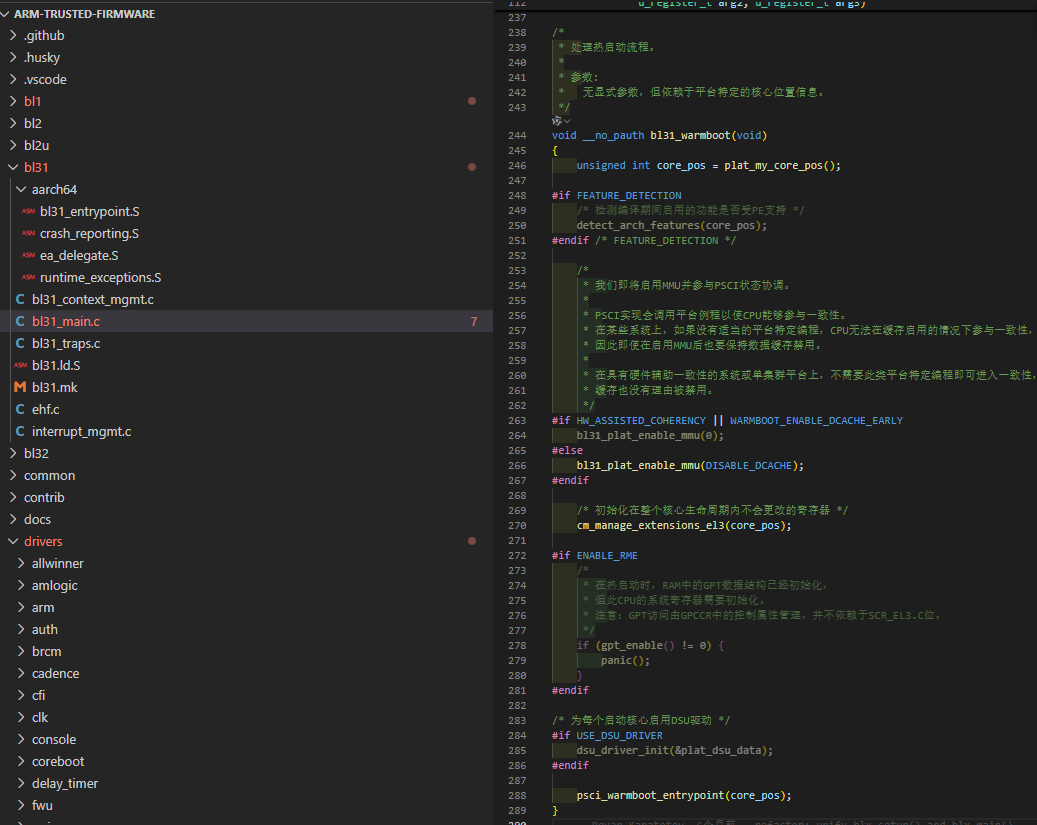

执行bl31热启动流程

四、总结：热启动核心优化点

1. DRAM 初始化：热启动跳过 DRAM 训练（最大的时间优化）；
2. 镜像加载：若内存内容保留，可跳过从 Flash 重加载 BL31/BL32/BL33；
3. 安全世界：OP-TEE 可直接恢复上下文，跳过完整初始化；
4. 路径简化 ：支持 RESET_TO_BL31，跳过 BL1/BL2。

通过以上优化，热启动时间通常可从冷启动的数秒缩短至数百毫秒甚至更短。
