基于 Unity 的智慧体育馆三维信息可视化大屏实践
一、背景与需求
随着智慧城市、数字孪生与新型基础设施建设的推进，体育场馆的数字化与可视化管理逐渐从"数据报表阶段"走向"空间可视化 + 实时感知 + 决策辅助"的阶段。传统二维表格或 BI 看板，在表达空间关系、实时态势和综合运行状态时存在明显局限。
本文结合一个 智慧体育馆三维信息可视化大屏 的实际示例，系统梳理从 设计思路、技术架构、数据组织到交互实现 的完整过程，重点介绍如何基于 Unity 构建一套可扩展、可落地的 3D 信息可视化系统。

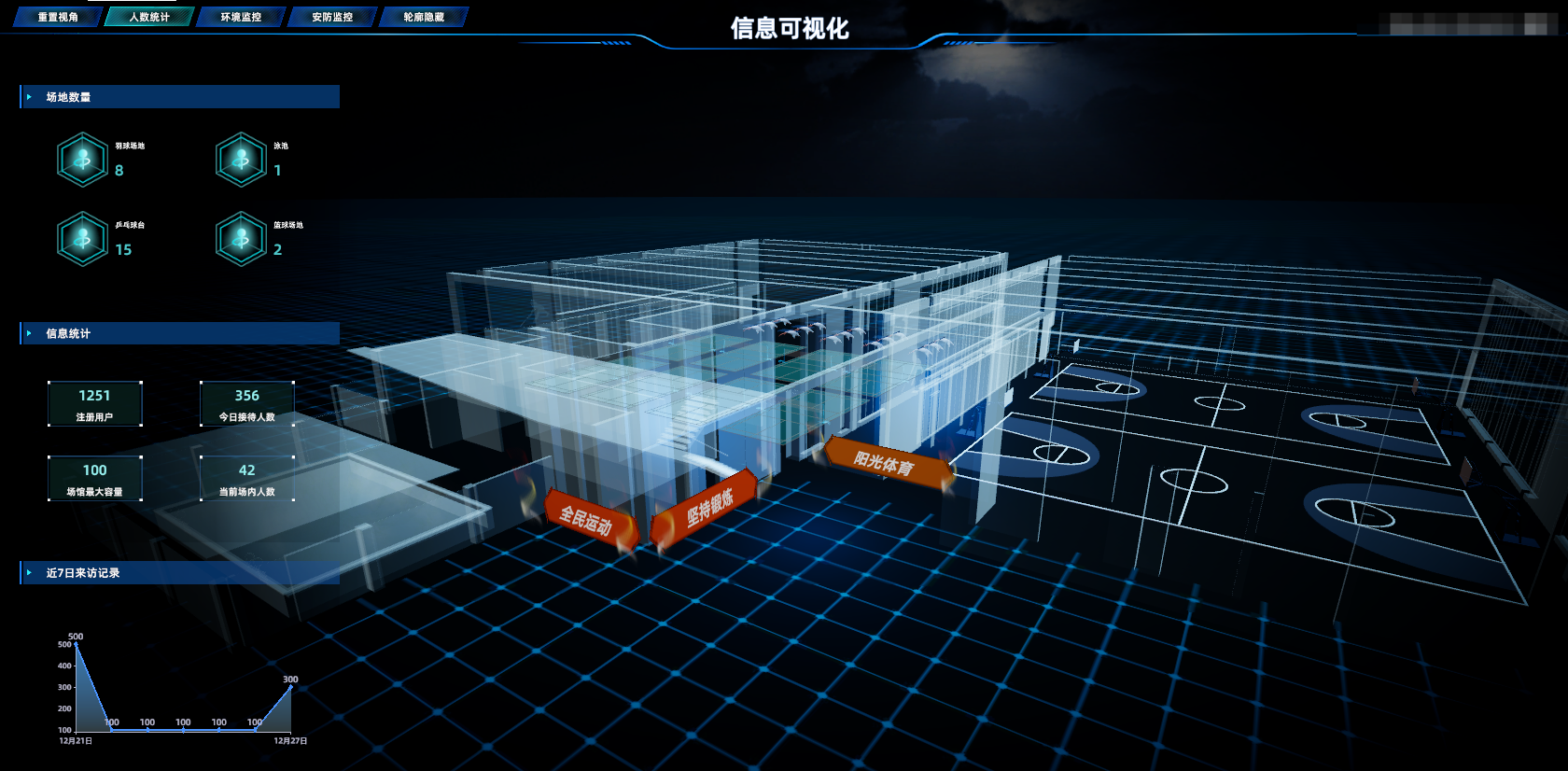

下图展示的是系统运行效果示例：通过三维场馆模型叠加多源数据，实现"一屏掌控全馆态势"。
二、整体视觉与交互设计思路
1. 设计目标
在设计之初，我们明确了三点核心目标：
- 空间即数据：数据必须"长"在场馆模型上，而不是悬浮在空间之外
- 态势一眼可读：管理人员在 3--5 秒内能判断当前运行状态
- 交互克制但有效：避免炫技式动画，强调效率与稳定性
2. 视觉风格选择
整体采用 深色科技风 + 半透明几何体：
- 深色背景：降低大屏环境下的视觉疲劳
- 霓虹蓝 / 橙色作为状态强调色
- 半透明体块用于表达"区域、容量、状态"
这种风格在智慧园区、指挥中心、大屏可视化中已被广泛验证，兼顾科技感与实用性。
三、系统架构设计
1. 技术选型
| 模块 | 技术方案 |
|---|---|
| 三维引擎 | Unity（Built-in / URP） |
| 数据通信 | WebSocket / HTTP API |
| 前端大屏 | Web（iframe / WebGL） |
| 可视化方式 | 3D 模型 + UI Overlay |
Unity 负责：
- 三维场馆渲染
- 动态对象与空间表达
- 交互与动画逻辑
Web / 后端负责：
- 数据汇总
- 业务规则
- 权限与配置
四、三维场馆建模与结构拆分

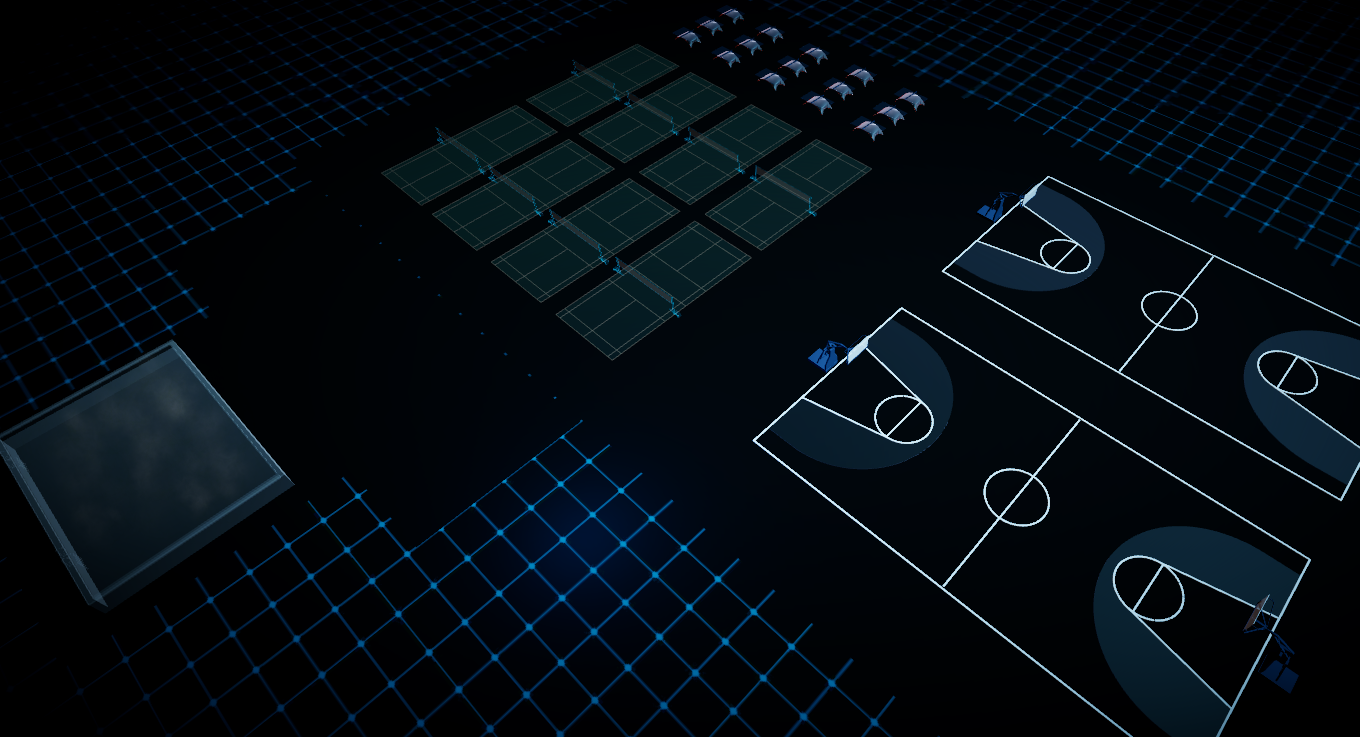

1. 模型拆分原则
在体育馆三维建模阶段，我们并非追求"完整真实还原"，而是遵循 "可视化优先" 原则：
- 建筑主体（外壳）
- 功能分区（篮球馆、羽毛球馆、全民健身区等）
- 可独立控制显隐的子区域
每一个功能区在 Unity 中都是 独立 GameObject，便于后续：
- 高亮
- 状态切换
- 数据绑定

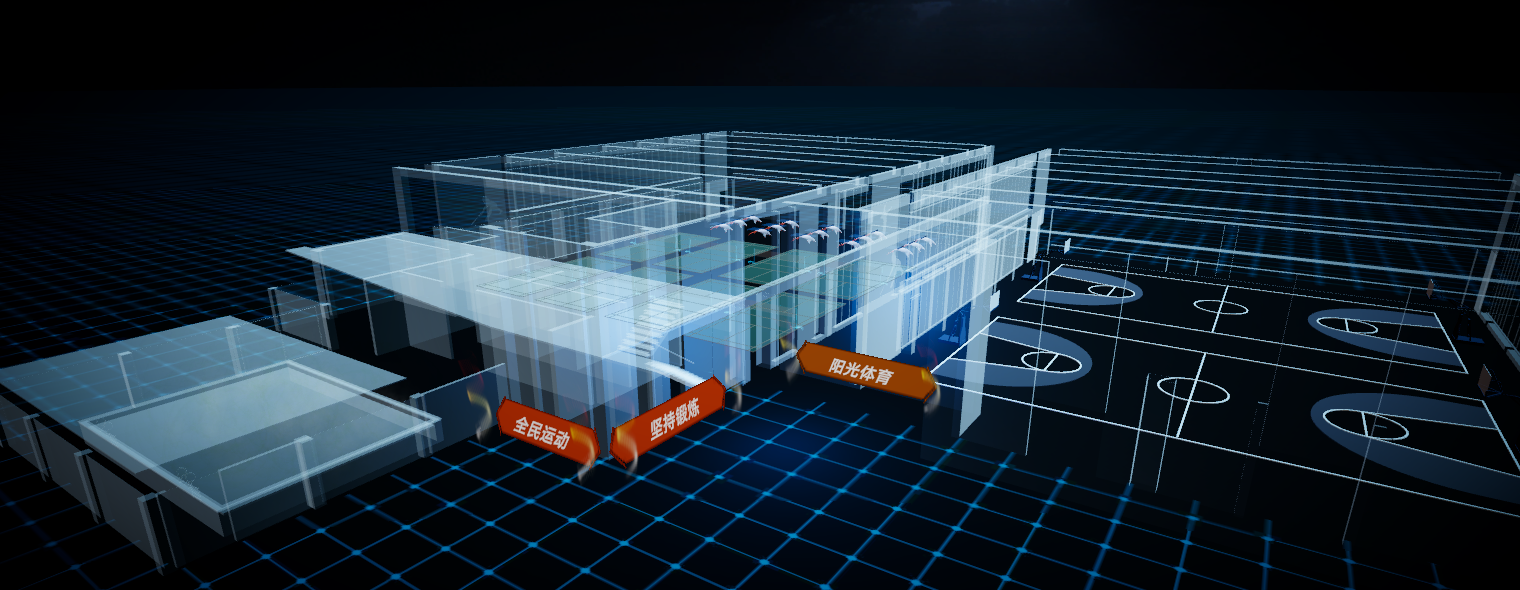

2. 透明体块表达空间
示例中可以看到，大量使用了 半透明立方体 来表达：
- 场馆空间范围
- 功能区域边界
- 数据覆盖区域
相比复杂贴图，这种方式：
- 性能更友好
- 表意更直接
- 更适合实时变化
五、数据可视化设计
1. 数据分类
系统中的数据大致分为四类：
-
基础信息：
- 场馆数量
- 功能区数量
-
运营数据：
- 当前在馆人数
- 场馆最大容量
-

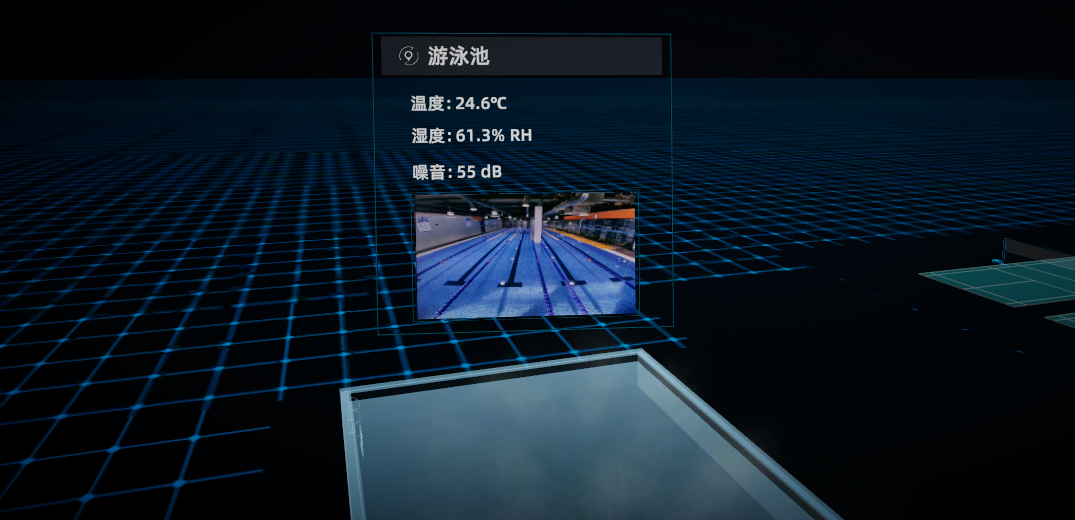

环境数据：
- 温度
- 湿度
- 噪音
-

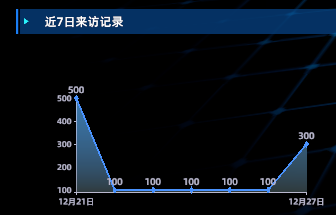

趋势数据：
- 近 7 日人流变化
- 近 7 日人流变化
2. 可视化映射方式
| 数据类型 | 表现形式 |
|---|---|
| 数值统计 | 左侧 HUD 数字卡片 |
| 状态信息 | 场馆上方标签 |
| 趋势变化 | 折线图 / 面积图 |
| 告警状态 | 颜色 + 闪烁 |
关键原则：一个数据，只用一种最合适的表达方式。
六、交互设计与控制逻辑

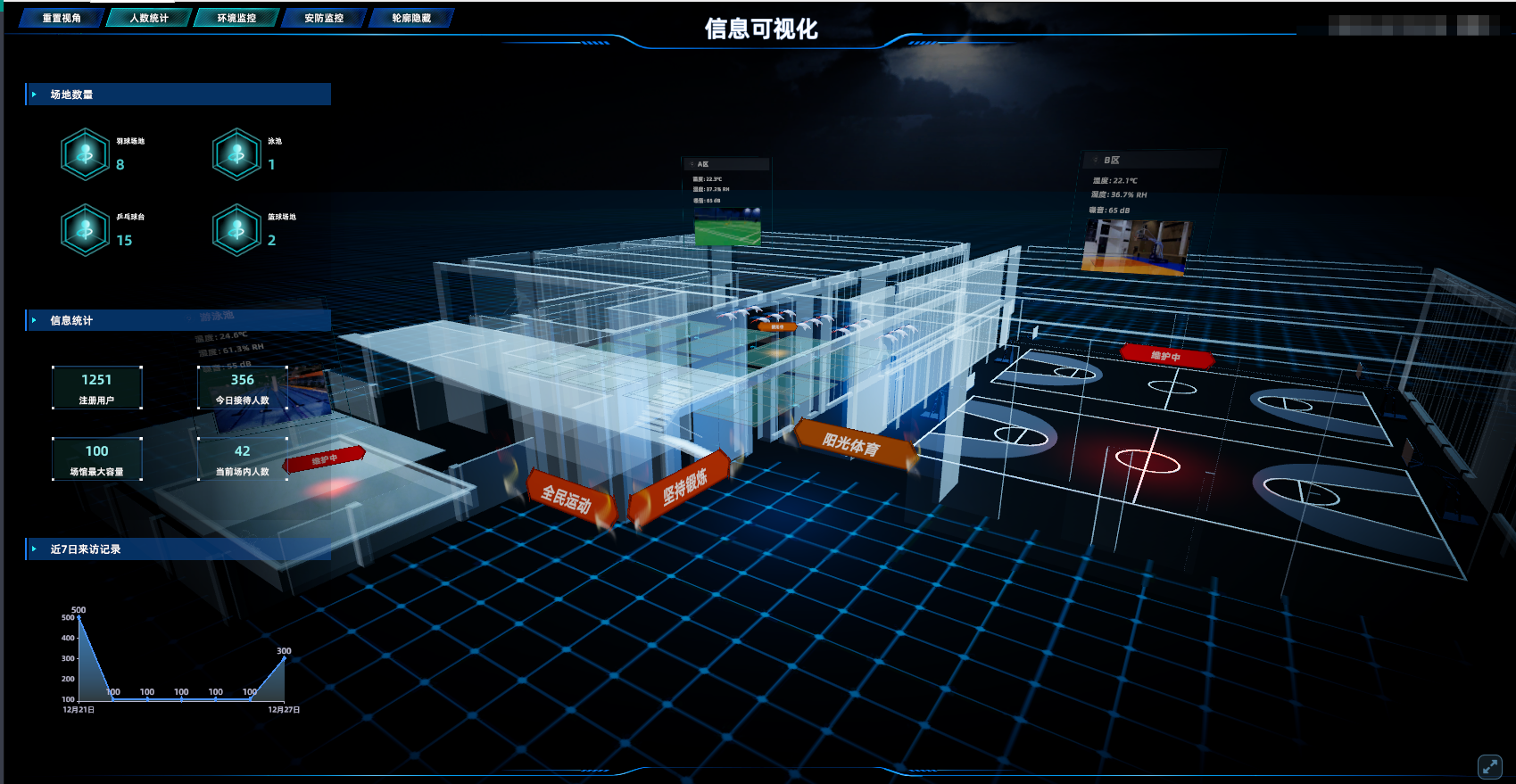

1. 典型交互
系统支持以下核心交互：
- 功能区点击高亮
- 数据面板显示 / 隐藏
- 摄像机视角重置
- 指定区域聚焦
2. 摄像机设计
采用 受限自由相机：
- 限制最大缩放距离
- 限制俯仰角度
- 提供"一键复位"按钮
这在大屏场景下尤为重要，可防止误操作导致画面"飞走"。
七、性能与稳定性优化
1. 渲染优化
- 合理控制 DrawCall
- 半透明对象分层渲染
- UI 与 3D 分离
2. 数据更新策略
- 环境数据：定时刷新（如 5s）
- 人流数据：事件驱动
- 趋势数据：整段更新
避免所有数据"同时刷新"，是保证大屏稳定运行的关键。
八、应用场景与扩展方向
该套三维信息可视化系统，可扩展应用于：
- 智慧体育中心
- 智慧园区
- 数字孪生建筑
- 应急指挥中心
未来可进一步结合：
- AI 人流预测
- 行为热力图
- 多终端联动（PC / Web / 大屏）
九、总结
三维信息可视化的价值，并不在于"看起来很酷"，而在于：
是否真正帮助管理者更快理解现状、做出判断。
通过 Unity 构建智慧体育馆三维可视化系统，是一条 成熟、可控、可持续演进 的技术路径。只要在设计之初把握好 数据、空间与交互 三者的关系，就能做出既好看、又好用的数字化大屏系统。
如果你正在做：
- 智慧场馆
- 三维大屏
- 数字孪生
欢迎继续深入交流 👋
