oeasy blender 010 制作一个c919飞机，理解层级关系

blender010_大飞机C919

这是 oeasy 系统化 Python 教程，从基础一步步讲，扎实、完整、不跳步。愿意花时间学，就能真正学会。

C919大飞机_构造飞机_代码细化

开始

配套视频
上次研究了父子关系

父亲旋转儿子跟着
可以通过设置parent控制父子关系

可以新建一个空对象 None

作为抽象的虚拟爸爸
然后将各种对象放入其中
虚拟爸爸👨 可以控制很多儿子👦👦👦

可以做出这样的交叉体吗？🤔

一个一个来

先来第一个立方体

放到父亲(空对象)里面
作为哥哥

import bpy
import math

clear current scene

bpy.ops.object.select_all(action="SELECT") # 选择所有物体
bpy.ops.object.delete() # 删除选定的物体

create objects

empty_obj = bpy.data.objects.new("empty", None)
empty_obj.name = "Parent"
bpy.data.collections["Collection"].objects.link(empty_obj)
bpy.ops.mesh.primitive_cube_add(size=2, enter_editmode=False, location=(0, 0, 0))
bpy.context.object.scale[0] = 3
bpy.context.object.parent = empty_obj
bpy.context.object.name = "elder_brother"

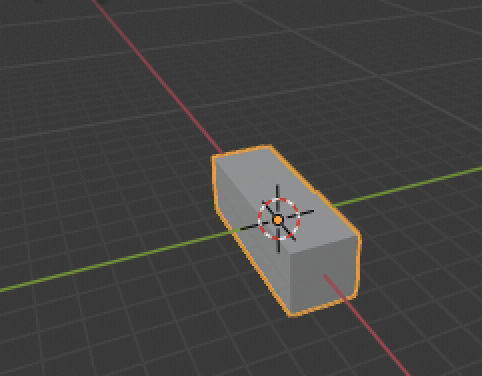

运行结果

需要旋转一下

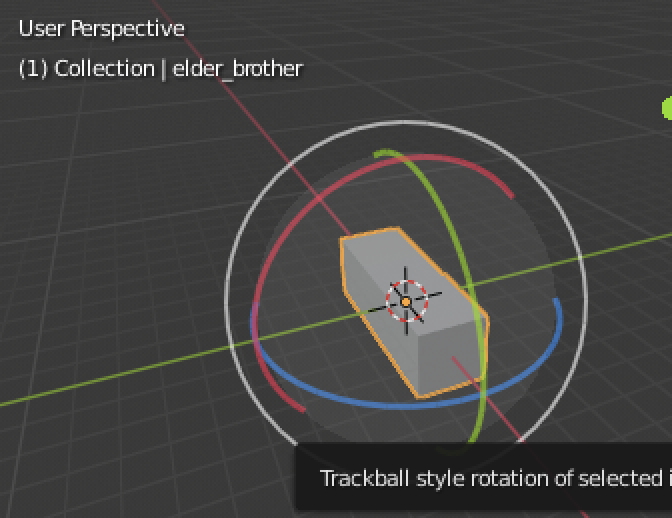

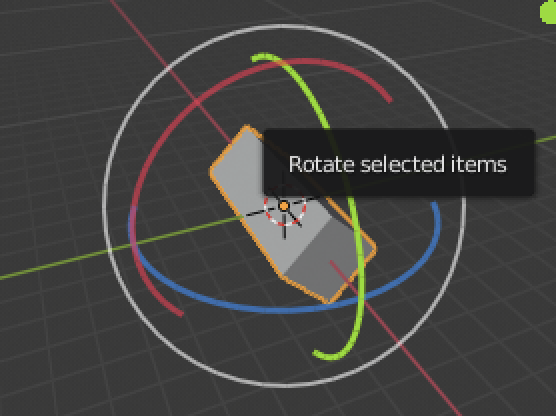

旋转

shift + a

按 r

需要沿着 x 轴旋转 45度

bpy.context.object.rotation_euler[0] = 3.14 / 4

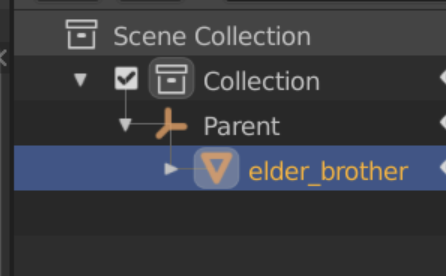

运行结果

哥哥有了

弟弟应该在哥哥的基础上

再在 y 轴旋转 90度

更新代码

复制代码

bpy.ops.mesh.primitive_cube_add(size=2, enter_editmode=False, location=(0, 0, 0))
bpy.context.object.scale[0] = 3
bpy.context.object.parent = empty_obj
bpy.context.object.name = "younger_brother"
bpy.context.object.rotation_euler[0] = 3.14 / 4
bpy.context.object.rotation_euler[1] = 3.14 / 2

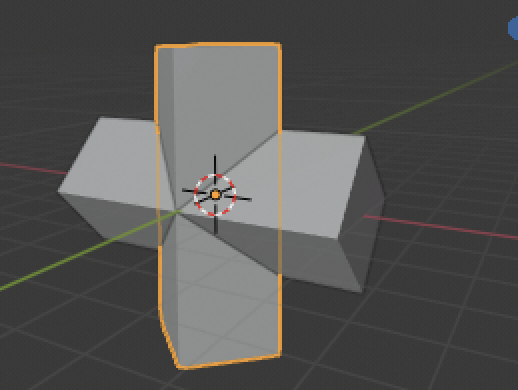

结果

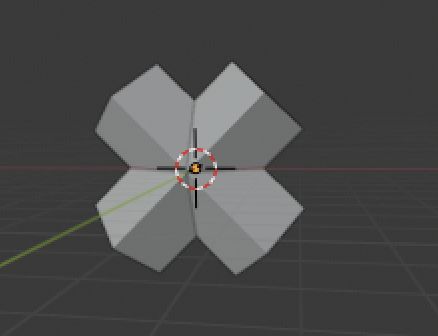

尝试让新交叉体

再旋转45度
摆成 ✖️ 的模样

再旋转

通过旋转父级对象

完成子对象的旋转

import bpy
from math import pi

clear current scene

bpy.ops.object.select_all(action="SELECT")
bpy.ops.object.delete()

create objects

empty_obj = bpy.data.objects.new("empty", None)
empty_obj.name = "Parent"
bpy.data.collections["Collection"].objects.link(empty_obj)
bpy.ops.mesh.primitive_cube_add(size=2, enter_editmode=False, location=(0, 0, 0))
bpy.context.object.scale[0] = 3
bpy.context.object.parent = empty_obj
bpy.context.object.name = "elder_brother"
bpy.context.object.rotation_euler[0] = 3.14 / 4
bpy.ops.mesh.primitive_cube_add(size=2, enter_editmode=False, location=(0, 0, 0))
bpy.context.object.scale[0] = 3
bpy.context.object.parent = empty_obj
bpy.context.object.name = "younger_brother"
bpy.context.object.rotation_euler[0] = 3.14 / 4
bpy.context.object.rotation_euler[1] = 3.14 / 2
empty_obj.rotation_euler[1] = 3.14 / 4
从父级对象旋转

想做一些更复杂的东西

大飞机

先手工做一下试试

手动结果

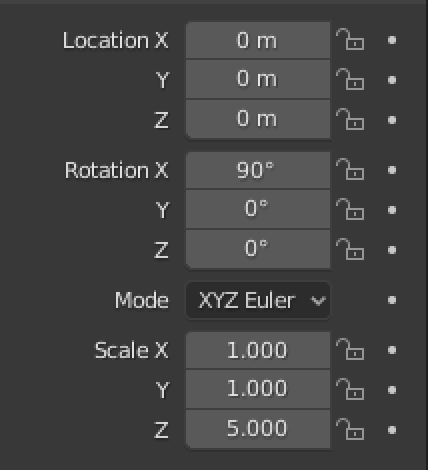

先插入一个圆柱体

然后控制圆柱体

z轴缩放为5
x轴旋转为90度

下面试试代码

代码

复制代码

import bpy
import math
from math import pi

# clear current scene
bpy.ops.object.select_all(action="SELECT")
bpy.ops.object.delete()
bpy.ops.mesh.primitive_cylinder_add(radius=1, depth=5)

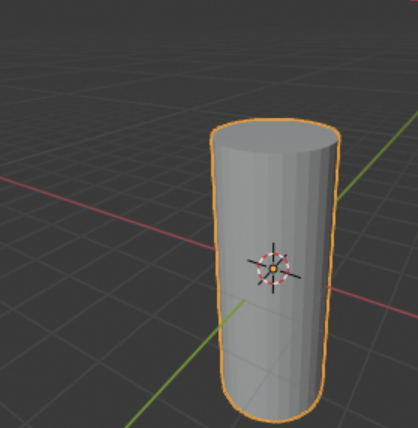

确实出现了圆柱体

可以观察到两个参数

radius 半径
depth 高度

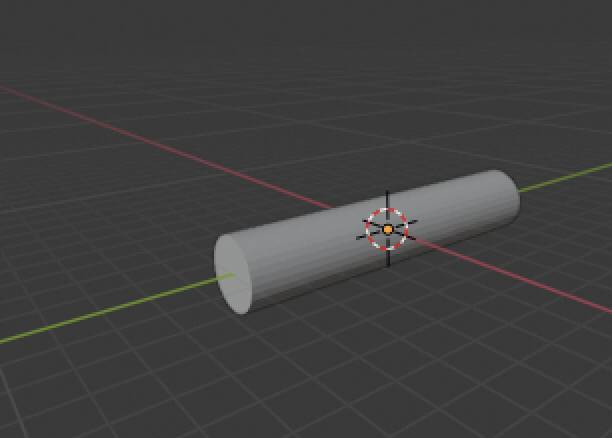

机身有了准备旋转

旋转结果

复制代码

bpy.context.object.rotation_euler[0] = pi / 2

机身延长并旋转

准备加上尾翼

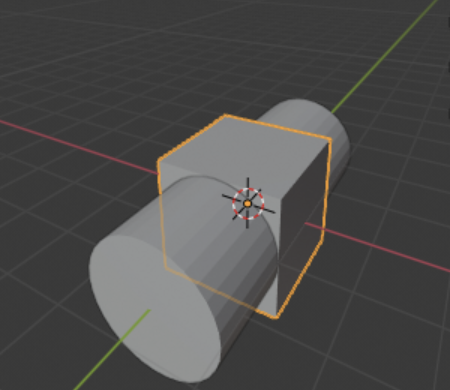

尾翼准备

复制代码

bpy.ops.mesh.primitive_cube_add()

控制

用移动、旋转、缩放

控制尾翼到如下位置

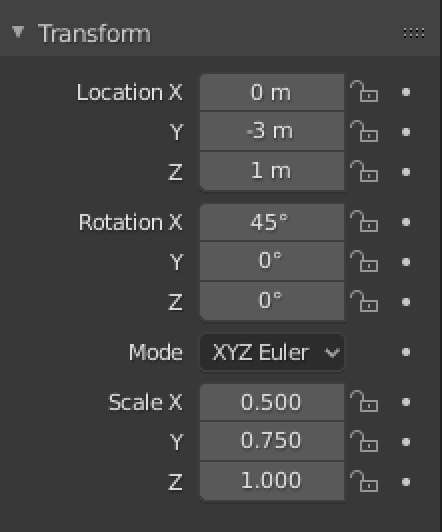

尾翼参数如下

将参数设置

转化为代码

尾翼

复制代码

bpy.context.object.scale = (0.25,0.75,1)
bpy.context.object.rotation_euler[0] = pi / 4
bpy.context.object.location = (0, -3 ,1)

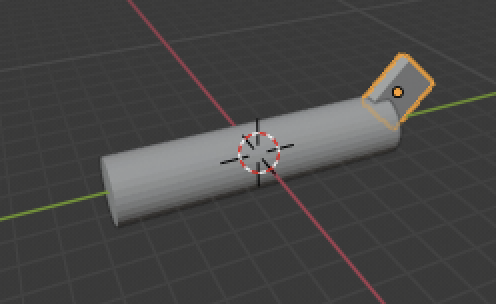

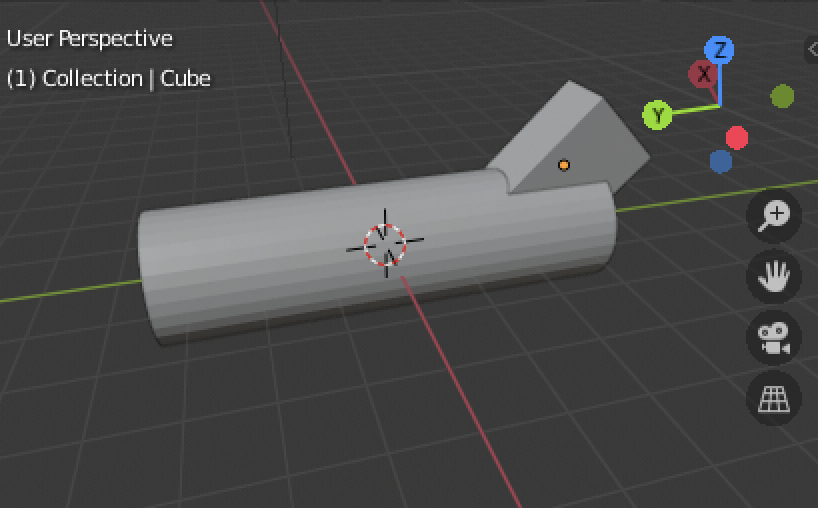

结果

准备水平安定面

参数

代码

复制代码

bpy.ops.mesh.primitive_cube_add(size=2)
bpy.context.object.scale = (1,0.5,0.25)
bpy.context.object.location = (0, -3 ,1)

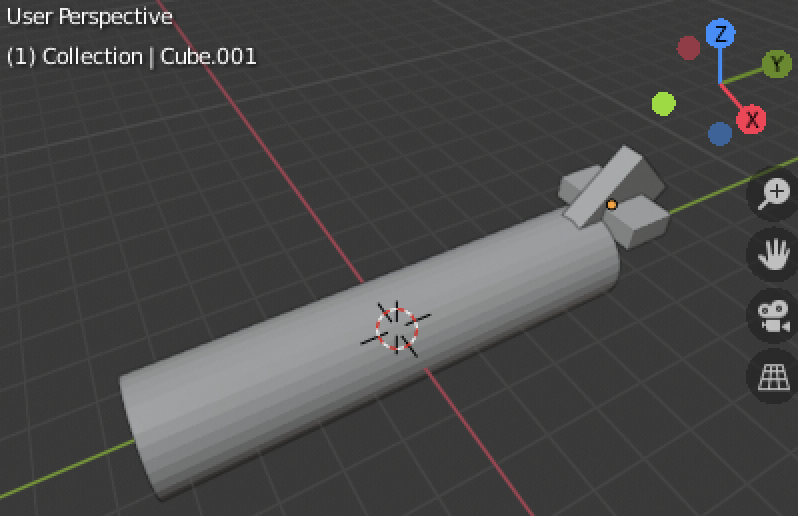

运行成功

准备加机翼

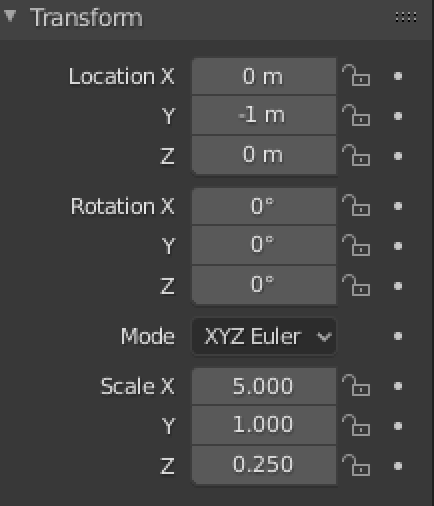

机翼状态

参数

转化为代码

复制代码

bpy.ops.mesh.primitive_cube_add(size=2)
bpy.context.object.scale = (5,1,0.25)
bpy.context.object.location = (0, -1 ,0)

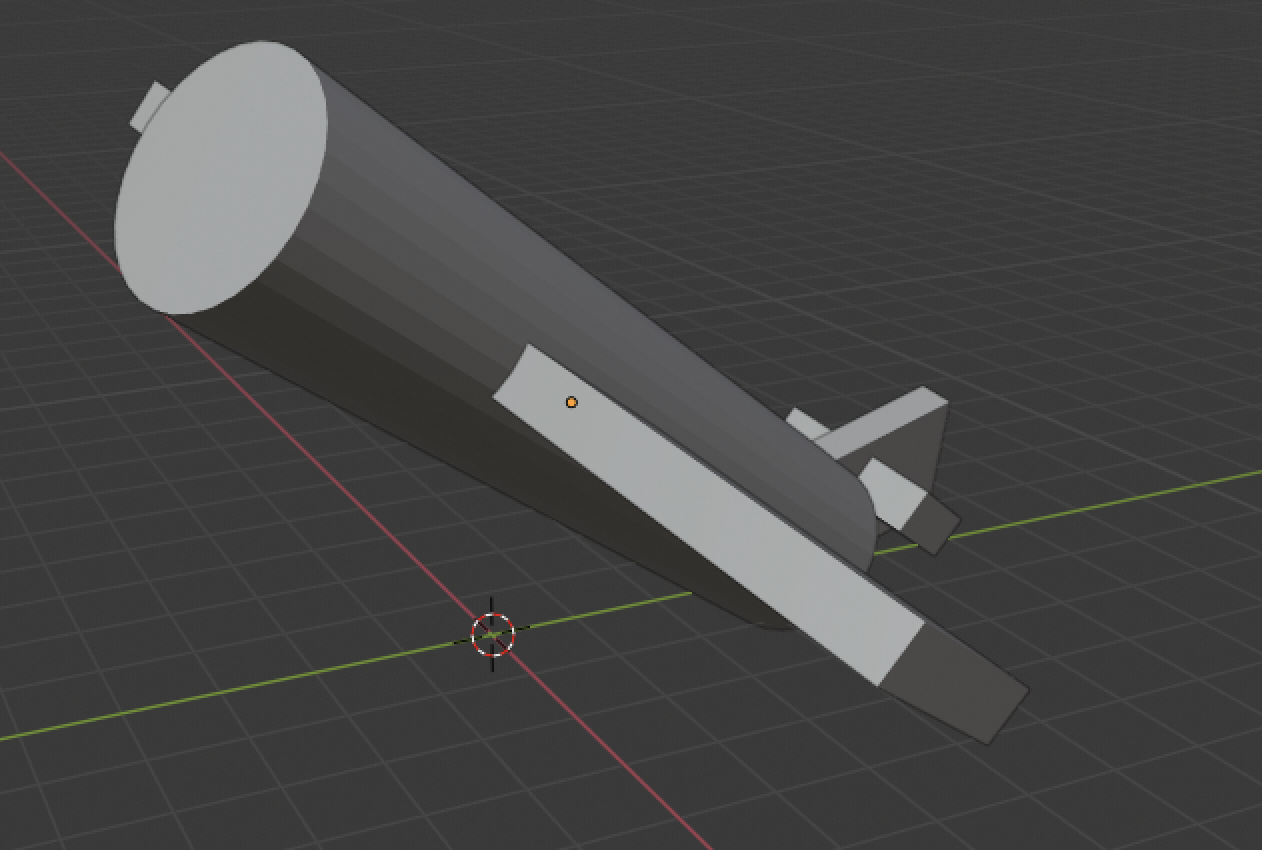

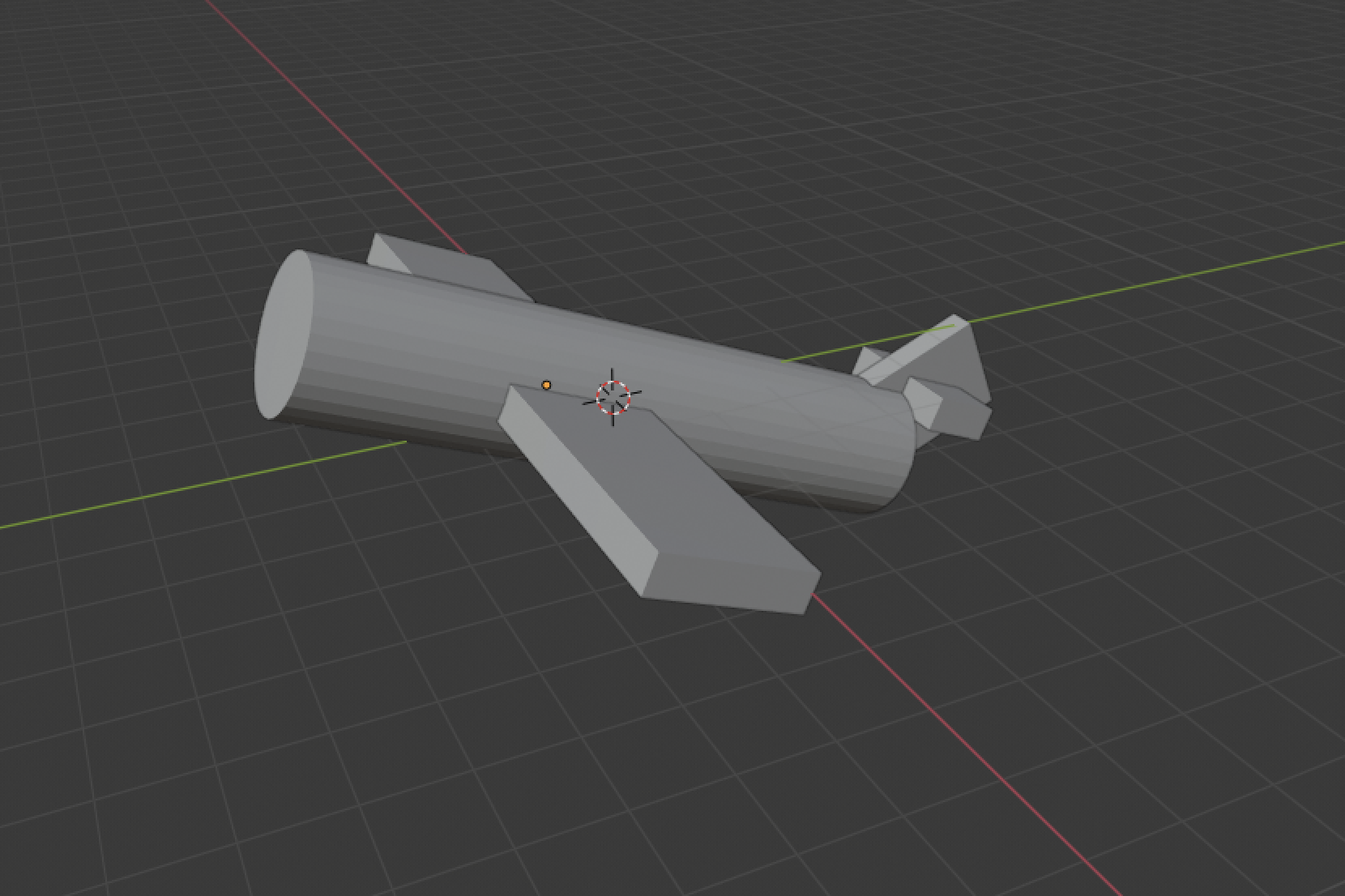

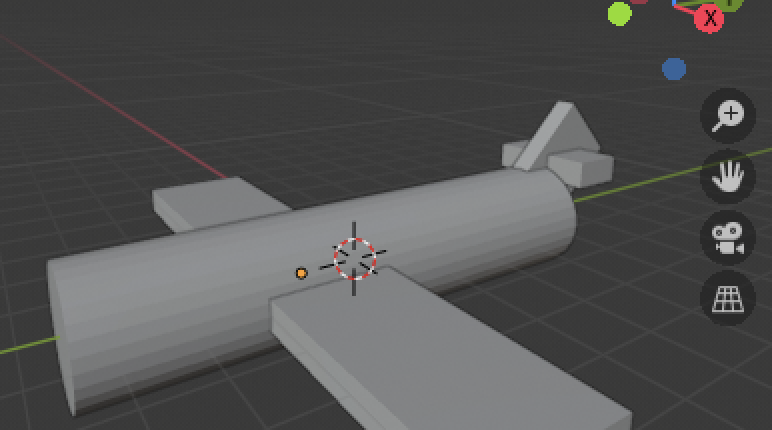

可以得到飞机

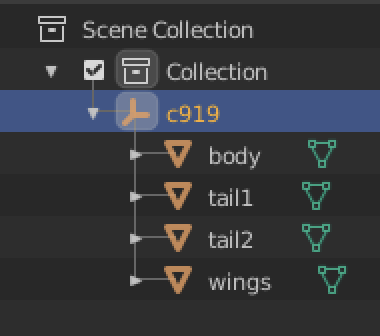

现在需要把所有的部件

封装到c919中
并且每个对象都要

明确命名

封装和命名

复制代码

import bpy
from math import pi

bpy.ops.object.select_all(action="SELECT") # 选择所有物体
bpy.ops.object.delete() # 删除选定的物体
c919 = bpy.data.objects.new("c919", None)
bpy.data.collections["Collection"].objects.link(c919)
bpy.ops.mesh.primitive_cylinder_add(radius=1, depth=9)
bpy.context.object.rotation_euler[0] = pi /2
bpy.context.object.parent = c919
bpy.context.object.name = "body"
bpy.ops.mesh.primitive_cube_add(size=2)
bpy.context.object.scale = (0.2,0.75,1)
bpy.context.object.parent = c919
bpy.context.object.rotation_euler[0] = - pi / 4
bpy.context.object.location = (0, 5 ,1)
bpy.context.object.parent = c919
bpy.context.object.name = "tail1"
bpy.ops.mesh.primitive_cube_add(size=2)
bpy.context.object.scale = (1,0.5,0.25)
bpy.context.object.location = (0, 5 ,1)
bpy.context.object.parent = c919
bpy.context.object.name = "tail2"
bpy.ops.mesh.primitive_cube_add(size=2)
bpy.context.object.scale = (5,1,0.25)
bpy.context.object.location = (0, -1 ,0)
bpy.context.object.parent = c919
bpy.context.object.name = "wings"

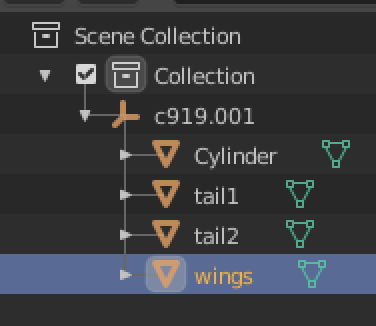

结果

新属性总结

在原来基础属性基础上

添加了名字、父级属性

|----------------------|----------|--------------------|
| 属性名 | 所属类别 | 说明（简要） |
| location | 空间变换 | 坐标，格式为(x,y,z)浮点三元组 |
| rotation_euler | 空间变换（旋转） | 欧拉角，弧度制(x,y,z) |
| scale | 空间变换 | 缩放比例 |
| name | 基础标识 | 定义对象名称 |
| parent | 层级关系 | 设置父对象，子对象继承父对象变换 |

可以让封装好的c919移动旋转吗？

尝试

控制封装对象

总结 🤔🤔

这次我们通过代码制作出了

一架传统大飞机

飞机由几部分构成

机身 body
尾翼 tail1 + tail2
机翼 wings

可以让这个飞机进行旋转吗？
我们下次再说！👋
配套视频
本文来自 oeasy Python 系统教程。
想完整、扎实学 Python，
搜索 oeasy 即可。
