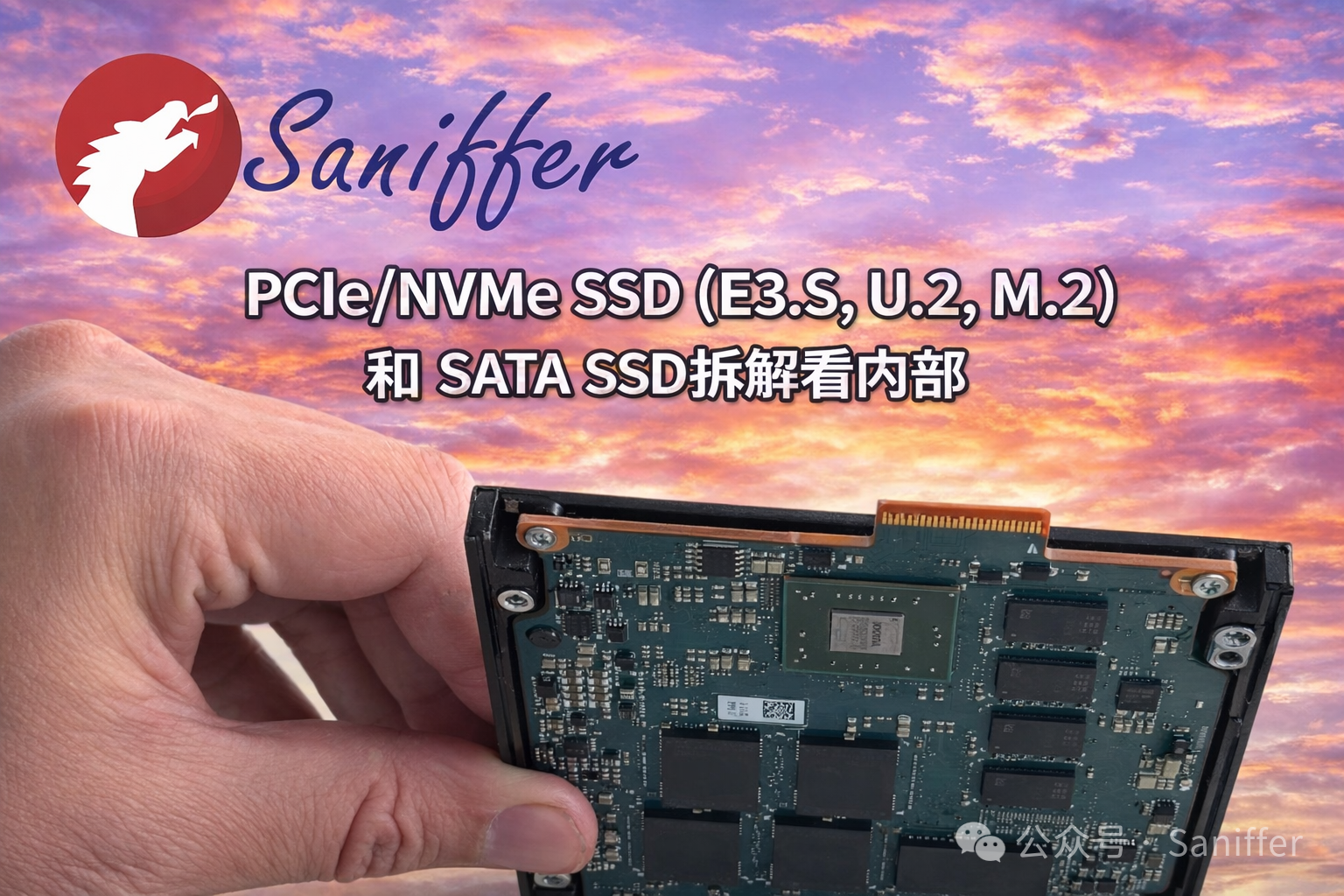

【高清视频】企业级NVMe SSD (E3.S, U.2）和消费类M.2 SSD拆解分析

今天我们做了一次非常"接地气"的拆解：把几块 PCIe NVMe SSD 和 SATA SSD 真正打开给大家看，目标不是讲协议细节，而是给从没接触过存储硬件的工程师建立一个直观认识。很多人以为 SSD 就是一块"黑盒子"，插上就能存数据，但拆开之后其实非常简单：前端是接口（SATA 或 PCIe），后面接着一颗主控芯片负责翻译协议和管理数据，再配一颗 DRAM 做缓存，最后才是一排排真正存储数据的 NAND 闪存颗粒。所谓 SATA 和 PCIe 的差别，本质不是"能不能存数据"，而是数据进出这颗主控的道路宽度不同 ------ SATA 像一条单车道公路，而 PCIe 像多车道高速公路，所以速度差距巨大。企业级盘和消费级盘看起来也差不多，但多了掉电保护、电容、更多闪存和更厚的 PCB，核心目的是可靠性而不是容量。通过这次拆解，希望大家建立一个感性的理解：SSD 并不是神秘设备，它其实就是"控制器 + 缓存 + 闪存"的组合体，接口形态和性能等级只是围绕这套基本结构做工程取舍。** 本文底部白皮书的章节"7.1.7 NAND Flash 在消费类和企业级SSD 上的位置"有两块PCB扣在一起的企业级SSD的详细的实拍图。

为了方便工程师观看，我们针对本期视频并处理添加了中文字幕供大家参考。如果想看高清视频建议要在电脑上打开上面的视频链接进行观看！

下面根据今天的视频内容整理的一份科普文本。

固态硬盘（SSD）内部结构与接口形态技术综述

一、视频目的

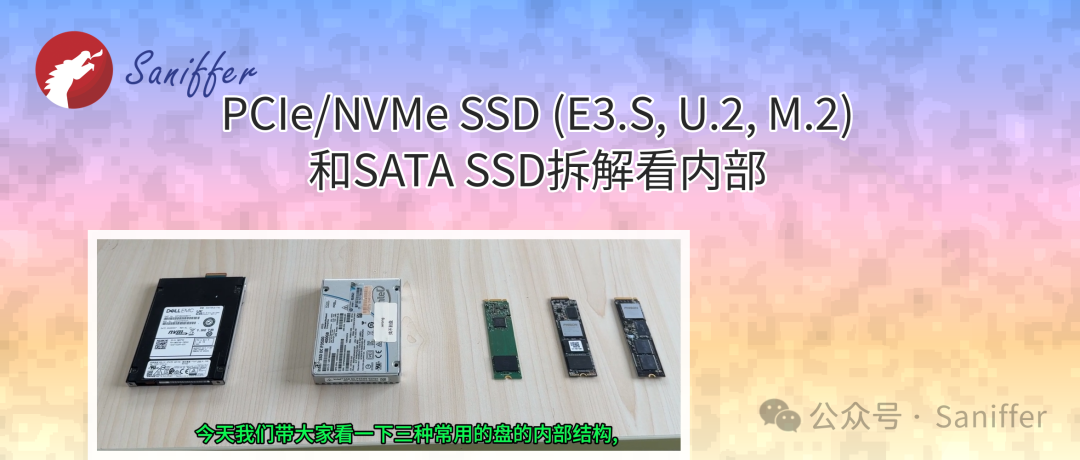

本次内容通过拆解多种形态的 SSD，直观介绍：

企业级与消费级 SSD 的结构差异
不同接口标准（EDSFF / U.2 / M.2 / SATA / PCIe）
SSD 内部核心器件构成
NAND 类型对寿命与容量的影响

属于入门级硬件架构科普。

二、SSD 类型分类与接口形态

1）企业级 SSD

(1) EDSFF E3.S

PCIe Gen5 x4
数据中心新标准
单层板结构（薄）
典型容量：1.92TB
属于 EDSFF 家族的一种

EDSFF 家族包含：

E1.S / E1.L
E3.S / E3.L

其中：

E3.S 是当前 PCIe Gen5 SSD 最常见形态

(2) U.2 企业盘

PCIe Gen3 x4
双层 PCB（厚）
常见早期数据中心盘
示例：Intel DC P3500

特点：

可靠性优先
容量不高（MLC时代）
带掉电保护电容

2）消费级 SSD

(1) M.2 SATA

使用 SATA 协议
单口 B+M Key
示例：WD SA510

性能瓶颈：

受 SATA 总线限制

(2) M.2 PCIe NVMe

PCIe Gen4 x4
单口 M Key
主控：Phison
闪存：Micron / Kioxia 等

三、SSD 内部核心结构（统一架构）

所有 SSD 本质结构一致：

复制代码

接口 → 主控 → DRAM缓存 → NAND闪存

1）主控芯片（Controller）

作用：

协议解析
FTL映射
磨损均衡
ECC纠错

是 SSD 的"大脑"

2）DRAM 缓存

作用：

读写缓冲
地址映射表
提升随机性能

通常位于主控旁边

3）NAND 闪存（真正存数据）

掉电不丢失：

数据最终写入 NAND Device

容量取决于：

闪存颗粒数量
单颗容量

四、闪存类型与寿命对比

类型	擦写次数	特点
SLC	极高	工业级
MLC	数千次	企业级
TLC	数百~三千	主流
QLC	数十次	大容量低成本

视频说明：

MLC 可擦写数千次
TLC 数百~数千
QLC 数十次

五、厚度、容量与结构关系

企业盘厚度分类：

标识	含义
1T	单厚度
2T	双厚度

结论：

厚度越大 → 可放更多闪存 → 容量越高

六、企业级与消费级核心差异

特性	企业级	消费级
接口	EDSFF/U.2	M.2
寿命	高	中
掉电保护	有	无
NAND	MLC/TLC	TLC/QLC
可靠性	优先	性价比
散热	强	弱

七、核心总结（关键理解）

1）SSD 形态不同，本质架构相同

接口 → 主控 → 缓存 → 闪存

2）企业级与消费级主要区别不在协议而在：

NAND 类型
掉电保护
PCB结构
耐久度

3）容量并不只取决于接口而取决于闪存颗粒数量与密度

4）EDSFF 是未来服务器 SSD 主流形态

一句话总结

无论 E3.S、U.2 还是 M.2，本质都是"主控管理NAND的设备"，差异来自可靠性设计而非存储原理。
