前言
eMMC芯片是手机、平板、电视盒子等设备里最常见的存储芯片，系统、应用、数据都存在它里面。搞维修、做开发、画电路板，都绕不开和它打交道。
这篇文章主要讲eMMC芯片的引脚定义，以三星KLM8G1GETF为例，把每个引脚是干什么的说清楚。最后再简单提一下PCB设计时需要注意的地方，给画板子的朋友参考。
核心参考：本文内容基于CSDN博主kkhic的文章《eMMC芯片的引脚定义与工作原理，你知道吗？》（2023-06-28），结合维修实操经验整理而成。
一、eMMC芯片长什么样
eMMC是"嵌入式多媒体卡"的缩写，把闪存颗粒 和存储控制器封装在一起。这样做的好处是：设备厂商不用管底层闪存怎么控制，直接用标准接口就行，开发简单，兼容性好。

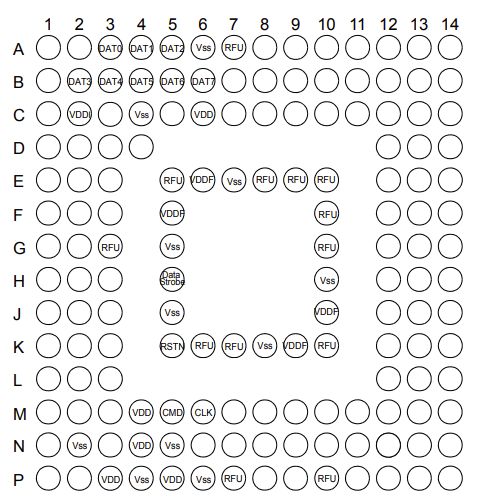

常见的封装是BGA（球栅阵列），芯片底部有一排排焊球，焊在主板上。不同容量、不同品牌的eMMC，引脚数量和定义基本是标准的，只是位置可能略有差异。
以KLM8G1GETF为例，这是一款三星的eMMC芯片，8GB容量，常用于手机和平板。
二、核心引脚功能详解
eMMC的引脚大致可以分为几类：电源 、时钟 、数据 、命令 、复位。下面逐个说。
| 引脚名称 | 类型 | 功能说明 |
|---|---|---|
| VCC | 电源 | 闪存供电，通常是 3.3V |
| VCCQ | 电源 | 控制器I/O供电，1.8V或3.3V（取决于模式） |
| VSS | 地 | 电源地，多个VSS引脚保证接地稳定 |
| CLK | 输入 | 时钟信号，由主处理器发出，eMMC以此同步工作 |
| CMD | 双向 | 命令/响应线，用于传输命令和返回状态 |
| DATA0~DATA7 | 双向 | 数据总线，8位 模式用全部8根，也可用4位 或1位 |
| DATA Strobe | 输出 | 数据选通信号，HS400模式下使用 |
| RSTN | 输入 | 复位引脚，低电平有效，平时保持高电平 |
1. 电源引脚：VCC 和 VCCQ
这是最容易搞混的两个脚。
-
VCC ：给内部闪存供电的，电压固定 3.3V。不管芯片工作在什么模式，这个电压基本不变。
-
VCCQ ：给控制器接口供电的，电压可以是 1.8V 或 3.3V，取决于芯片工作在什么电压模式。高速模式通常用1.8V。
维修注意：飞线读写时，VCC和VCCQ都要接对。VCCQ电压如果接错（比如该1.8V给了3.3V），可能会烧芯片。
2. 时钟引脚：CLK
时钟信号由主处理器（CPU）发给eMMC，决定数据传输的节奏。没有时钟，eMMC不工作。
在示波器上看，CLK脚应该有规律的方波信号。飞线读写时，CLK必须接，否则无法通信。
3. 数据选通引脚：DATA Strobe
这个脚在HS400模式（一种高速模式）下使用。由eMMC芯片发出给主处理器，用于同步读取数据。
如果你用的不是HS400模式，这个脚可以不接。一般维修飞线读写也用不到它。
4. 数据总线：DATA0~DATA7
这是真正传数据用的脚。
-
1位模式：只用DATA0
-
4位模式：用DATA0~DATA3
-
8位模式：用DATA0~DATA7
默认上电后是1位模式，需要发命令切换成更宽的模式。维修飞线读写通常只用DATA0，因为接一根线简单，速度也够用（备份几GB数据没问题）。
注意：这些数据脚内部一般有上拉，不需要外部再上拉。
5. 复位引脚：RSTN
低电平有效。意思是把这个脚拉低（接地），芯片就会复位重启。
平时工作时，这个脚要保持高电平（1.8V或3.3V）。很多电路板上会给它接一个上拉电阻，防止误复位。
6. 命令引脚：CMD
这是传输命令用的双向信号线。主处理器通过它发命令（比如读、写、擦除），eMMC也通过它返回状态。
CMD线有两种工作模式：
-
开漏模式：初始化阶段用
-
推挽模式：正常传输时用
三、其他重要引脚
除了上面这些，eMMC芯片还有多个VSS （地）引脚和NC（空脚）。
-
VSS：通常有好几个，全部接地就行。多点接地有助于散热和信号稳定。
-
NC：未连接，悬空即可。
具体引脚分布需要看对应型号的数据手册（Datasheet）。不同品牌（三星、海力士、闪迪）的eMMC，引脚位置可能不一样，但功能定义是统一的。
四、PCB设计注意事项
如果你在画电路板，需要设计eMMC部分，以下几点要注意（参考原文内容）：
1. 电源和地线
-
VCC和VCCQ的走线要够宽，能承载瞬时电流
-
电源线越短越好，减少压降和干扰
-
多个VSS脚都要良好接地
2. 信号线走线
-
CLK、CMD、DATA线尽量等长，减少信号延迟差异
-
避免与高频线、大电流线平行走线
-
可以用差分对提高抗干扰能力
3. 电源滤波
在VCC和VCCQ引脚附近，放0.1μF~10μF的电容，靠近芯片引脚，滤除高频噪声。
4. 焊盘与出线
eMMC引脚间距很小（0.5mm或更小），里面引脚出线困难时可以用：
-
紧缩走线：用最小线宽从焊盘中间穿
-
改焊盘形状：把圆形焊盘改椭圆形，增加间距
-
盘中孔：焊盘上打孔换层走线（需树脂塞孔，防止虚焊）
5. 可制造性检查
画完板子后，用DFM软件（如华秋DFM）检查：
-
最小线宽线距是否达标（一般≥3mil）
-
焊盘大小是否足够（一般≥0.2mm）
-
盘中孔是否做了塞孔处理
五、总结
eMMC芯片引脚核心就这几类：
| 类别 | 引脚 | 关键点 |
|---|---|---|
| 电源 | VCC, VCCQ, VSS | VCC固定3.3V，VCCQ看模式 |
| 时钟 | CLK | 必须有，没时钟不工作 |
| 数据 | DATA0~7 | 飞线只用DATA0 |
| 命令 | CMD | 传命令和状态 |
| 复位 | RSTN | 低电平复位 |
| 选通 | DATA Strobe | HS400模式专用 |
维修飞线时，记住VCC、VCCQ、GND、CLK、CMD、DATA0这6根线就够了。备份数据、刷写固件，这些线全都能搞定。
画板子时，重点处理好电源滤波 和信号线等长，基本就能稳定工作。最后记得用DFM软件检查一下生产可行性，避免板子做出来焊不上。
