图像滤波、卷积与边缘处理是数字图像处理中最常见的一类局部操作。与亮度、对比度等整体性调节不同，这类方法更关注像素邻域之间的关系，通过局部加权、平滑、锐化与差分运算，实现图像的模糊处理、细节增强与结构提取。

在 Pillow 中，这类操作主要通过 ImageFilter 模块完成。该模块既提供了模糊、锐化、细节增强、边缘检测等常用滤镜，也支持通过 Kernel 自定义卷积核，从而实现更灵活的局部像素处理。

本章围绕 Pillow 中的 ImageFilter 模块展开，重点说明模糊、锐化、细节增强、边缘检测、UnsharpMask 以及自定义卷积核的基本原理、接口用法与可视化效果，展示局部滤波操作在图像平滑、结构强化与边缘提取中的典型作用。

---

1. 图像滤波的基本含义

一幅二维数字图像可以表示为定义在规则网格上的函数：
I:(x,y)→v,v∈Rc I: (x, y) \rightarrow \mathbf{v}, \quad \mathbf{v} \in \mathbb{R}^c I:(x,y)→v,v∈Rc

其中 (x,y)(x, y)(x,y) 为像素坐标，v\mathbf{v}v 为该位置上的像素值。

图像滤波的核心思想，是根据某个像素周围邻域内的像素值，对该像素重新赋值。若以单通道图像为例，一般可以写为：
I′(x,y)=∑i=−kk∑j=−kkwijI(x+i,y+j) I'(x, y) = \sum_{i=-k}^{k}\sum_{j=-k}^{k} w_{ij}I(x+i, y+j) I′(x,y)=i=−k∑kj=−k∑kwijI(x+i,y+j)

其中：

• wijw_{ij}wij 表示卷积核中的权重；
• 邻域大小通常为 3×33\times33×3、5×55\times55×5 或更大；
• 输出像素由邻域内多个像素共同决定。

从处理方式来看，滤波操作的重点不在于改变图像的空间位置，而在于利用局部邻域关系重新计算像素值。因此，模糊、锐化、边缘检测等操作，本质上都可以视为不同卷积核作用下的局部像素重构过程。

---

2. Pillow 的滤波模块：ImageFilter

Pillow 提供了专门的滤波模块：

from PIL import Image, ImageFilter

其中常见滤镜包括：

1. ImageFilter.BLUR：基础模糊滤镜，用于对图像进行简单平滑。
2. ImageFilter.GaussianBlur：高斯模糊滤镜，用于实现更自然的局部平滑效果。
3. ImageFilter.SHARPEN：锐化滤镜，用于增强边缘与局部细节。
4. ImageFilter.DETAIL：细节增强滤镜，用于突出纹理与局部层次。
5. ImageFilter.EDGE_ENHANCE：边缘增强滤镜，用于强化图像中的边界过渡。
6. ImageFilter.FIND_EDGES：边缘检测滤镜，用于提取图像中的轮廓与突变区域。
7. ImageFilter.UnsharpMask：反锐化遮罩滤镜，用于进行参数可控的锐化处理。
8. ImageFilter.Kernel：自定义卷积核接口，用于实现更灵活的局部滤波操作。

调用方式统一为：

filtered = img.filter(ImageFilter.BLUR)

或：

filtered = img.filter(ImageFilter.GaussianBlur(radius=2))

这种接口形式延续了 Pillow 一贯简洁直接的使用方式，便于将滤波操作快速应用到实际图像处理中。

---

3. 模糊处理

3.1 原理：局部平滑

模糊的目标是减弱图像中的局部高频变化，使相邻像素之间更加平滑。

从直观上看，模糊会降低边缘锐利程度，压制局部噪声，同时让图像整体显得更柔和。

在卷积意义下，模糊通常可以理解为对邻域像素求加权平均。例如，最简单的均值模糊可表示为：
K=19[111111111] K = \frac{1}{9} \begin{bmatrix} 1 & 1 & 1 \\ 1 & 1 & 1 \\ 1 & 1 & 1 \end{bmatrix} K=91 111111111

这种核会将中心像素替换为周围 3×33 \times 33×3 邻域的平均值，因此会削弱局部突变。

Pillow 中的 BLUR 就可以近似理解为这种较简单的局部平均平滑方式，即通过对邻域像素做等权平均来降低图像中的细碎变化与高频细节。

除了均值模糊之外，更常见的方式是高斯模糊。高斯模糊不再对邻域像素赋予相同权重，而是按照像素到中心位置的距离进行加权，其连续形式可写为：
G(x,y)=12πσ2e−x2+y22σ2 G(x, y) = \frac{1}{2\pi\sigma^2} e^{-\frac{x^2 + y^2}{2\sigma^2}} G(x,y)=2πσ21e−2σ2x2+y2

其中，距离中心越近的像素权重越大，距离越远的像素权重越小。因此，相比简单均值模糊，高斯模糊通常能够在平滑局部噪声的同时，更自然地保留主要结构与轮廓信息。

Pillow 中的 GaussianBlur 就对应这种高斯加权平滑方式。

在实际使用中，GaussianBlur(radius) 中的 radius 用于控制高斯核的作用范围。radius 越大，参与加权的邻域越大，平滑效应越明显，图像中的局部细节也会被更强地抑制；radius 较小时，则只进行较轻度的局部平滑。需要注意的是，这里的 radius 是 Pillow 接口中的模糊范围参数，用于控制平滑强度；在概念上可理解为与高斯分布宽度相关，但并不直接等同于公式中的 σ\sigmaσ。

3.2 Pillow 接口：BLUR 与 GaussianBlur

blur_img = img.filter(ImageFilter.BLUR)
gaussian_img = img.filter(ImageFilter.GaussianBlur(radius=2))

3.3 示例：模糊效果对比

from PIL import Image, ImageFilter
from skimage import data
import matplotlib.pyplot as plt
import seaborn as sns

sns.set_theme(style="whitegrid", font="SimHei", rc={"axes.unicode_minus": False})

img = Image.fromarray(data.astronaut())

blur_img = img.filter(ImageFilter.BLUR)
gaussian_img = img.filter(ImageFilter.GaussianBlur(radius=2))

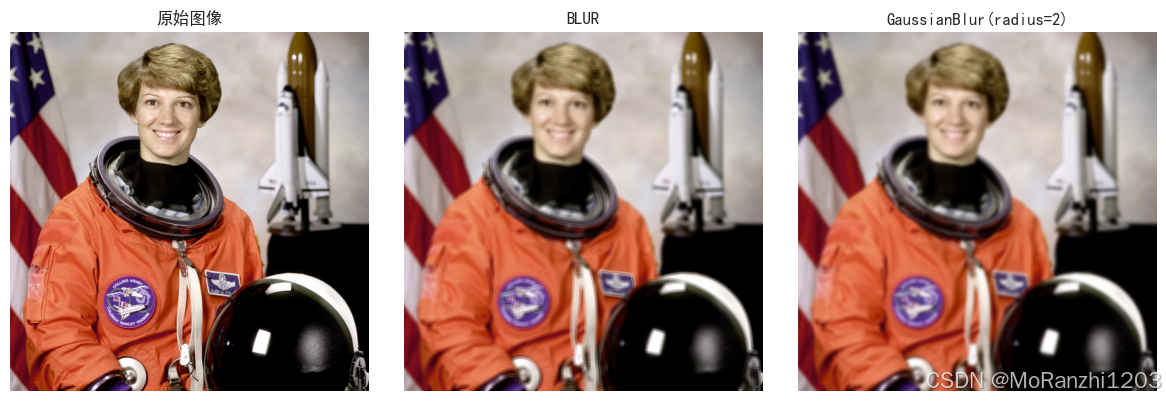

fig, axes = plt.subplots(1, 3, figsize=(12, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(blur_img)
axes[1].set_title("BLUR")
axes[1].axis("off")

axes[2].imshow(gaussian_img)
axes[2].set_title("GaussianBlur(radius=2)")
axes[2].axis("off")

plt.tight_layout()
plt.show()

模糊处理适合用于：

• 降低局部噪声；
• 弱化细碎纹理；
• 作为后续边缘检测前的平滑预处理。

但模糊过强时，也会导致轮廓细节明显丢失。

---

4. 锐化处理

4.1 原理：增强局部变化

锐化的目标与模糊相反，它强调像素在局部邻域中的变化，尤其是边缘和纹理区域。

从信号角度看，锐化本质上是在一定程度上增强图像中的高频成分。

一个常见的锐化核可以写为：
K=[0−10−15−10−10] K = \begin{bmatrix} 0 & -1 & 0 \\ -1 & 5 & -1 \\ 0 & -1 & 0 \end{bmatrix} K= 0−10−15−10−10

其含义是：

• 中心像素获得更高权重；
• 周围邻域作为"差异项"被扣除；
• 因而边缘过渡会更清晰。

4.2 Pillow 接口：SHARPEN

sharpen_img = img.filter(ImageFilter.SHARPEN)

4.3 示例：锐化效果对比

sharpen_img = img.filter(ImageFilter.SHARPEN)

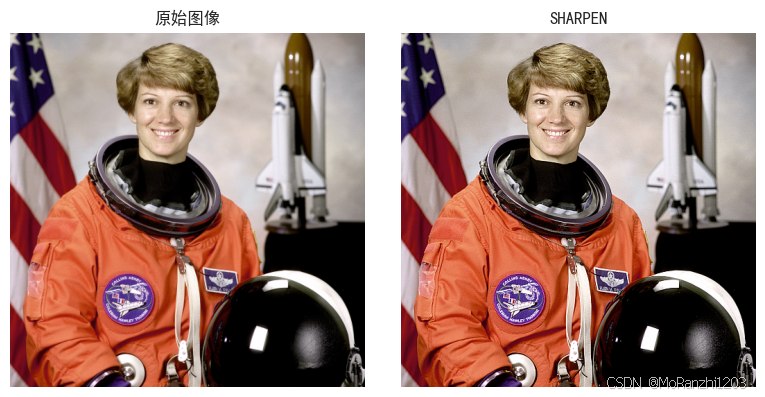

fig, axes = plt.subplots(1, 2, figsize=(8, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(sharpen_img)
axes[1].set_title("SHARPEN")
axes[1].axis("off")

plt.tight_layout()
plt.show()

锐化适合用于：

• 提升边缘清晰感；
• 增强局部纹理；
• 补偿轻微模糊。

但锐化过强同样会放大噪声，使边缘显得过硬。

---

5. 细节增强与边缘增强

5.1 原理：局部结构强化

细节增强与边缘增强都属于局部结构强化操作，但它们强调的局部信息并不相同。

若将图像中的局部变化记为高频分量 H(x,y)H(x, y)H(x,y)，则结构强化可以抽象表示为：
I′(x,y)=I(x,y)+λH(x,y) I'(x, y) = I(x, y) + \lambda H(x, y) I′(x,y)=I(x,y)+λH(x,y)

其中：

• I(x,y)I(x, y)I(x,y) 表示原始图像；
• H(x,y)H(x, y)H(x,y) 表示由局部差分、梯度或高通滤波提取出的结构分量；
• λ\lambdaλ 表示结构增强强度。

在这一框架下：

• DETAIL 更接近于对纹理和细小灰度起伏进行增强，可理解为对较广义局部高频分量的提升。它更强调在保留整体观感的同时，让纹理、层次与细节变化更加明显；

• EDGE_ENHANCE 更接近于对边界响应进行增强。若将边界近似看作梯度较大的区域，则可写为
  E(x,y)=∥∇I(x,y)∥ E(x, y) = \|\nabla I(x, y)\| E(x,y)=∥∇I(x,y)∥

  边缘增强可理解为对这类梯度响应较大的位置给予更高权重，因此轮廓和过渡区域会更加清晰。

因此，这两类操作都不是简单的整体对比度调整，而是通过局部结构分量
H(x,y) 或 E(x,y) H(x, y)\ \text{或}\ E(x, y) H(x,y) 或 E(x,y)

对图像中的微结构进行选择性放大。前者更偏向纹理层次，后者更偏向边界轮廓。

5.2 Pillow 接口：DETAIL 与 EDGE_ENHANCE

detail_img = img.filter(ImageFilter.DETAIL)
edge_enhance_img = img.filter(ImageFilter.EDGE_ENHANCE)

5.3 示例：细节与边缘增强对比

detail_img = img.filter(ImageFilter.DETAIL)
edge_enhance_img = img.filter(ImageFilter.EDGE_ENHANCE)

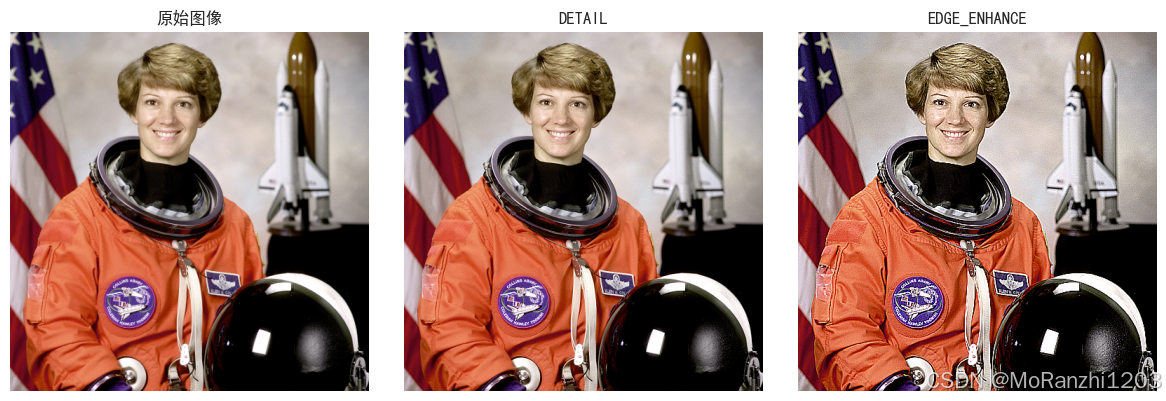

fig, axes = plt.subplots(1, 3, figsize=(12, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(detail_img)
axes[1].set_title("DETAIL")
axes[1].axis("off")

axes[2].imshow(edge_enhance_img)
axes[2].set_title("EDGE_ENHANCE")
axes[2].axis("off")

plt.tight_layout()
plt.show()

这两类滤镜更适合在轻量处理场景下快速改善局部观感，而不是进行严格的边缘提取。

---

6. 边缘检测

6.1 原理：局部梯度与灰度突变

边缘通常对应于图像中灰度或颜色发生明显变化的位置。

因此，边缘检测的核心思路，是寻找局部变化剧烈的区域。

若将图像看作二维函数，则边缘往往对应梯度较大的位置。

在离散图像中，这类变化通常通过差分算子或卷积核近似实现。

例如，一个简单的边缘检测核可写为：
K=[−1−1−1−18−1−1−1−1] K = \begin{bmatrix} -1 & -1 & -1 \\ -1 & 8 & -1 \\ -1 & -1 & -1 \end{bmatrix} K= −1−1−1−18−1−1−1−1

该核会突出中心像素与周围邻域之间的差异，因此常用于高频结构提取。

6.2 Pillow 接口：FIND_EDGES

edges = img.filter(ImageFilter.FIND_EDGES)

6.3 示例：边缘检测结果

edges = img.filter(ImageFilter.FIND_EDGES)

fig, axes = plt.subplots(1, 2, figsize=(8, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(edges)
axes[1].set_title("FIND_EDGES")
axes[1].axis("off")

plt.tight_layout()
plt.show()

若希望边缘结果更清晰，也可以先转为灰度图后再处理：

gray = img.convert("L")
edges_gray = gray.filter(ImageFilter.FIND_EDGES)

fig, axes = plt.subplots(1, 2, figsize=(8, 4))

axes[0].imshow(gray, cmap="gray")
axes[0].set_title("灰度图")
axes[0].axis("off")

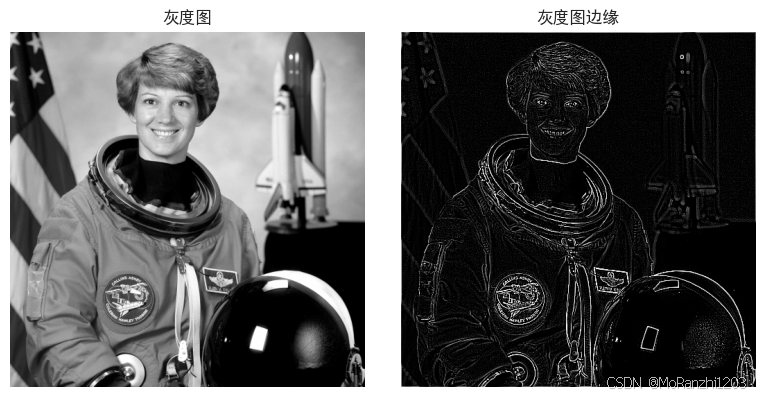

axes[1].imshow(edges_gray, cmap="gray")
axes[1].set_title("灰度图边缘")
axes[1].axis("off")

plt.tight_layout()
plt.show()

从结构分析角度看，边缘检测的重点在于突出图像中的轮廓与局部突变区域。相较于一般的灰度表示，边缘图进一步压缩了图像内容，使结构信息集中体现在边界与变化最明显的位置。

---

7. Unsharp Mask：反锐化遮罩

7.1 原理：先模糊，再求差，再增强

UnsharpMask 是图像处理中非常经典的锐化方法。虽然名字中带有 "unsharp"，但它的作用实际上是增强清晰度。

其基本思想是：

1. 先对原图做一次模糊；
2. 计算原图与模糊图之间的差异；
3. 将这部分差异按一定比例加回原图。

可抽象写为：
I′=I+λ(I−G(I)) I' = I + \lambda (I - G(I)) I′=I+λ(I−G(I))

其中，III 为原图，G(I)G(I)G(I) 为模糊结果，λ\lambdaλ 为增强系数。

这种方式能更有针对性地增强边缘，而不是简单提升全图对比。

7.2 Pillow 接口：UnsharpMask

unsharp_img = img.filter(ImageFilter.UnsharpMask(radius=2, percent=150, threshold=3))

其中：

• radius 控制模糊半径；
• percent 控制增强强度；
• threshold 控制触发锐化的最小差异。

7.3 示例：UnsharpMask 效果

unsharp_img = img.filter(ImageFilter.UnsharpMask(radius=2, percent=150, threshold=3))

fig, axes = plt.subplots(1, 2, figsize=(8, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(unsharp_img)
axes[1].set_title("UnsharpMask")
axes[1].axis("off")

plt.tight_layout()
plt.show()

相较于简单的 SHARPEN，UnsharpMask 往往具有更可控的参数，因此在实际图像优化中更加常用。

---

8. 自定义卷积核

8.1 原理：核权重决定局部运算方式

从前面的几个例子可以看到，不同滤波器本质上只是采用了不同的局部权重模板。

因此，只要能够手动指定卷积核，就可以构造出自定义的平滑、锐化或边缘提取操作。

卷积核的一般形式为：
K=[w11w12w13w21w22w23w31w32w33] K = \begin{bmatrix} w_{11} & w_{12} & w_{13} \\ w_{21} & w_{22} & w_{23} \\ w_{31} & w_{32} & w_{33} \end{bmatrix} K= w11w21w31w12w22w32w13w23w33

输出像素由该核与邻域像素逐项加权求和得到。

8.2 Pillow 接口：ImageFilter.Kernel

Pillow 支持通过 Kernel 构造自定义卷积核：

custom_filter = ImageFilter.Kernel(
    size=(3, 3),
    kernel=[0, -1, 0,
            -1, 5, -1,
            0, -1, 0],
    scale=None,
    offset=0
)

这里：

• size=(3, 3) 表示核大小；
• kernel 按行展开为一维列表；
• scale 通常用于控制卷积结果的整体缩放，若不显式指定，则可由 Pillow 按核权重进行默认处理；
• offset 用于整体偏移输出值。

8.3 示例：自定义锐化核

custom_sharpen = ImageFilter.Kernel(
    size=(3, 3),
    kernel=[0, -1, 0,
            -1, 5, -1,
            0, -1, 0],
    scale=None,
    offset=0
)

custom_img = img.filter(custom_sharpen)

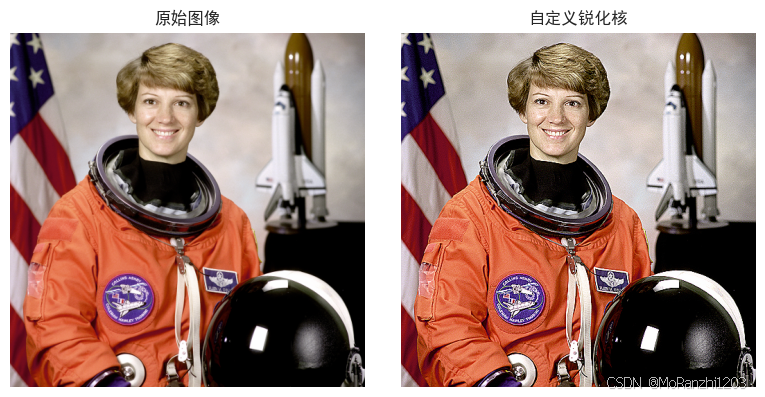

fig, axes = plt.subplots(1, 2, figsize=(8, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(custom_img)
axes[1].set_title("自定义锐化核")
axes[1].axis("off")

plt.tight_layout()
plt.show()

8.4 示例：自定义边缘检测核

edge_kernel = ImageFilter.Kernel(
    size=(3, 3),
    kernel=[-1, -1, -1,
            -1, 8, -1,
            -1, -1, -1],
    scale=1,
    offset=128
)

edge_custom = gray.filter(edge_kernel)

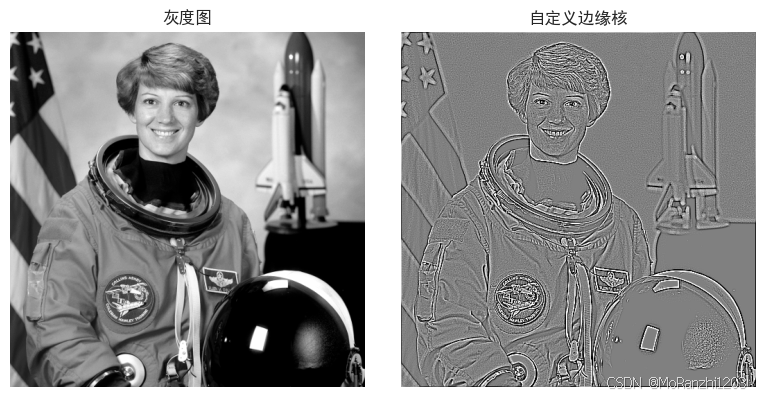

fig, axes = plt.subplots(1, 2, figsize=(8, 4))

axes[0].imshow(gray, cmap="gray")
axes[0].set_title("灰度图")
axes[0].axis("off")

axes[1].imshow(edge_custom, cmap="gray")
axes[1].set_title("自定义边缘核")
axes[1].axis("off")

plt.tight_layout()
plt.show()

这里设置 offset=128，是为了让正负响应都能在灰度图中更清晰地显示出来。

---

9. 多种滤波的统一对比

为了更直观地比较不同滤波方式的作用，可以将几类常见结果统一展示：

blur_img = img.filter(ImageFilter.GaussianBlur(radius=2))
sharpen_img = img.filter(ImageFilter.SHARPEN)
detail_img = img.filter(ImageFilter.DETAIL)
edges_img = img.filter(ImageFilter.FIND_EDGES)

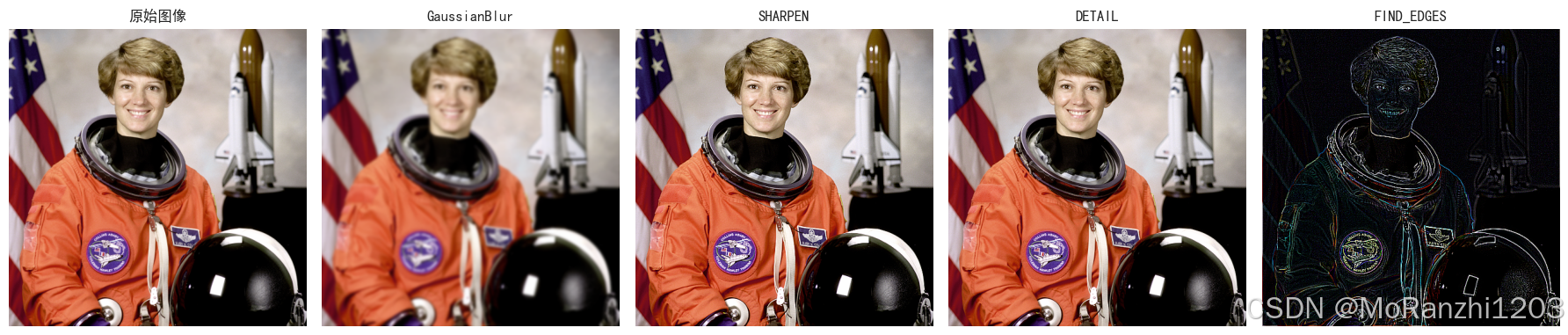

fig, axes = plt.subplots(1, 5, figsize=(18, 4))

images = [img, blur_img, sharpen_img, detail_img, edges_img]
titles = ["原始图像", "GaussianBlur", "SHARPEN", "DETAIL", "FIND_EDGES"]

for ax, im, title in zip(axes, images, titles):
    ax.imshow(im, cmap="gray" if getattr(im, "mode", "") == "L" else None)
    ax.set_title(title)
    ax.axis("off")

plt.tight_layout()
plt.show()

通过这一组结果可以看到：

• 模糊突出的是平滑；
• 锐化突出的是局部变化；
• 细节增强强调的是纹理层次；
• 边缘检测则更接近纯结构提取。

---

10. NumPy 视角：局部卷积与数组表示

Pillow 与 NumPy 的结合，使图像滤波不仅可以作为图像对象操作来理解，也可以从数组和局部数值运算的角度进行分析。

例如，观察模糊前后的数组形状：

import numpy as np

arr = np.array(img)
arr_blur = np.array(blur_img)

print(arr.shape)
print(arr_blur.shape)
print(arr.dtype, arr_blur.dtype)

输出示例：

(512, 512, 3)
(512, 512, 3)
uint8 uint8

可以看到：

• 滤波通常不会改变图像尺寸；
• 通道数通常也保持不变；
• 改变的是局部像素值分布。

从数组角度看，滤波通常不会改变图像的尺寸与通道结构，而是改变局部邻域中的像素分布关系。这也说明，滤波处理的核心并不在于空间位置变化，而在于局部结构的重新计算。

---

11. 构建一个局部结构处理流程

下面给出一个简单的滤波流程，将平滑、细节增强和边缘提取串联起来：

from PIL import Image, ImageFilter
from skimage import data
import matplotlib.pyplot as plt

img = Image.fromarray(data.astronaut())
gray = img.convert("L")

# 1. 先做轻度平滑
smooth = gray.filter(ImageFilter.GaussianBlur(radius=1.5))

# 2. 再做边缘检测
edges = smooth.filter(ImageFilter.FIND_EDGES)

# 3. 额外做一次反锐化遮罩
enhanced = img.filter(ImageFilter.UnsharpMask(radius=2, percent=120, threshold=3))

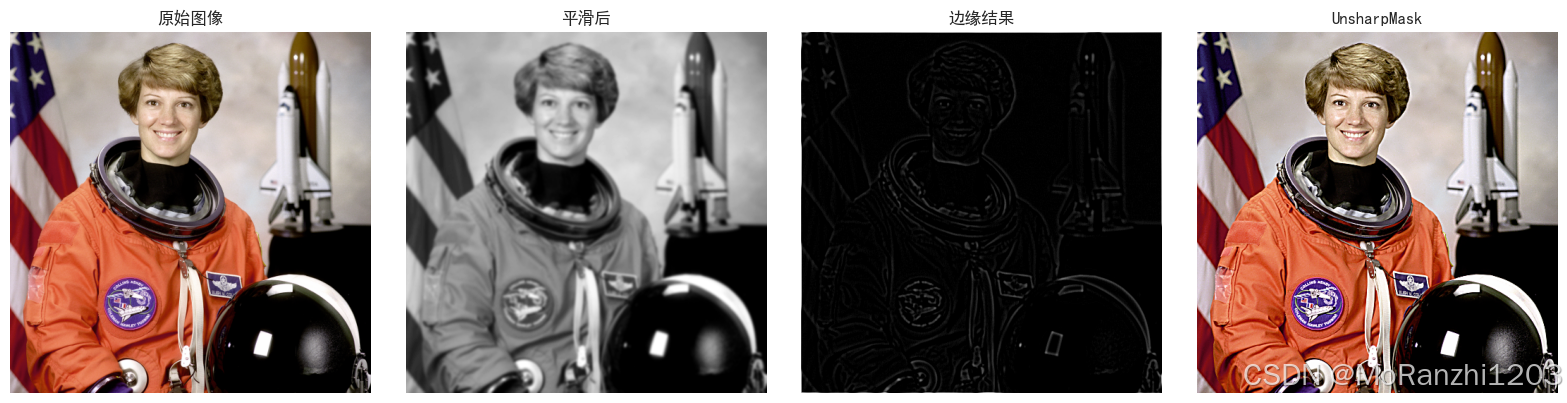

fig, axes = plt.subplots(1, 4, figsize=(16, 4))

axes[0].imshow(img)
axes[0].set_title("原始图像")
axes[0].axis("off")

axes[1].imshow(smooth, cmap="gray")
axes[1].set_title("平滑后")
axes[1].axis("off")

axes[2].imshow(edges, cmap="gray")
axes[2].set_title("边缘结果")
axes[2].axis("off")

axes[3].imshow(enhanced)
axes[3].set_title("UnsharpMask")
axes[3].axis("off")

plt.tight_layout()
plt.show()

这个流程可以较完整地体现局部滤波处理的基本思路：

• 先通过模糊抑制局部噪声；
• 再通过边缘检测提取结构；
• 最后通过反锐化遮罩提升图像观感与局部清晰度。

---

12. 总结

本章围绕 Pillow 提供的 ImageFilter 模块，对模糊、锐化、细节增强、边缘检测、UnsharpMask 以及自定义卷积核的实现方式与基本原理进行了系统说明。

通过这些操作可以看到：

• 模糊本质上是对局部邻域进行平滑处理；
• 锐化与细节增强强调的是局部高频结构；
• 边缘检测关注的是灰度或颜色的局部突变；
• UnsharpMask 提供了更可控的锐化方式；
• 自定义卷积核则进一步扩展了局部滤波的表达能力。

结合 Pillow 的滤波接口与 NumPy 的数组表示，可以更直观地理解局部像素运算对图像结构与视觉表现的影响。这些操作构成了图像平滑、细节强化与边缘提取中的基础方法，也是理解局部卷积与结构分析的重要基础。
