1. 前言

Android 页面开发的核心，是在可维护性、适配性、开发效率之间找到平衡。本文围绕三类高频布局 LinearLayout、RelativeLayout、ConstraintLayout 展开，并结合 LayoutParams 的动态控制方式，给出可直接落地的属性说明与代码示例。

1.1 开发环境与系统认知

Android UI 开发依赖完整工具链（Android Studio、Gradle、模拟器/真机调试）。先建立对系统分层和构建链路的认识，再进入布局实践，效率更高。

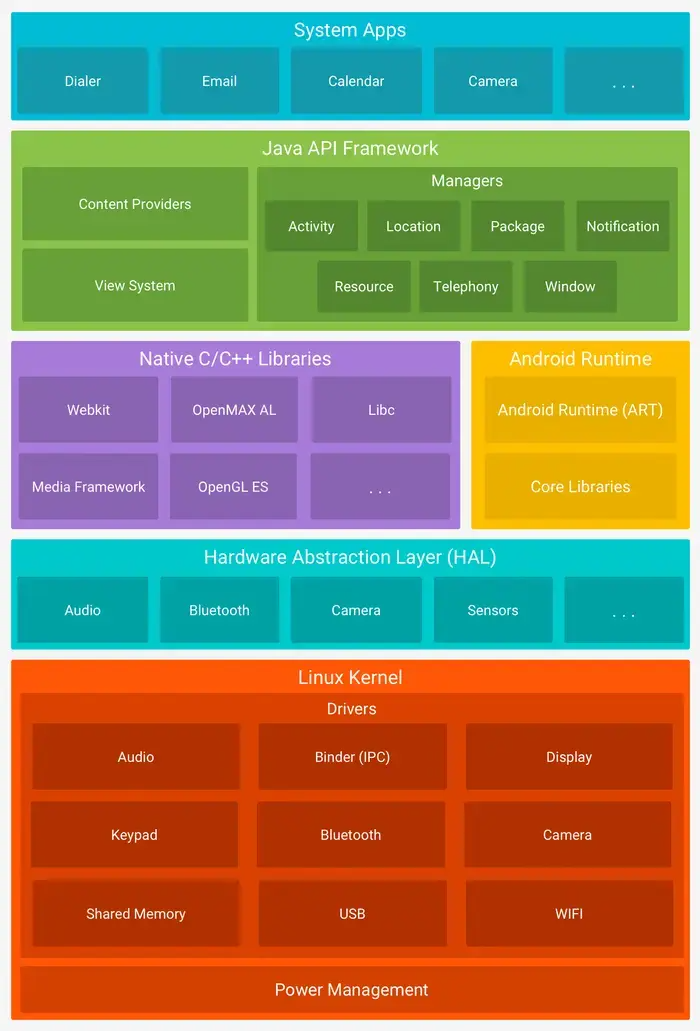

Android 系统架构示意：

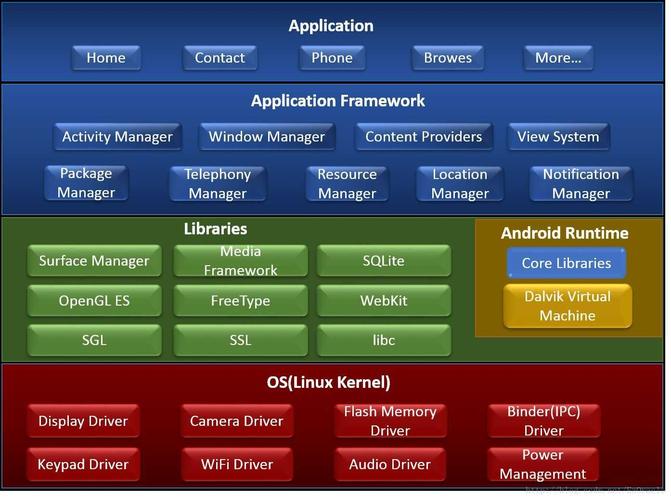

简化系统架构示意（隐藏 HAL）：

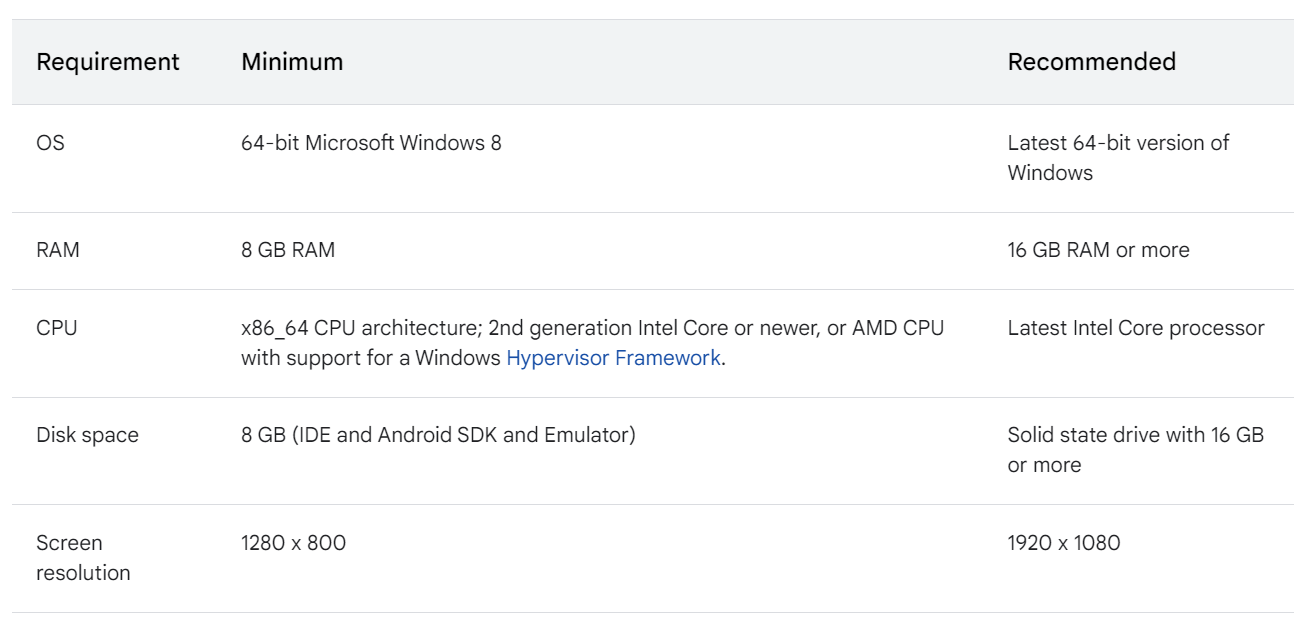

开发机配置建议示意：

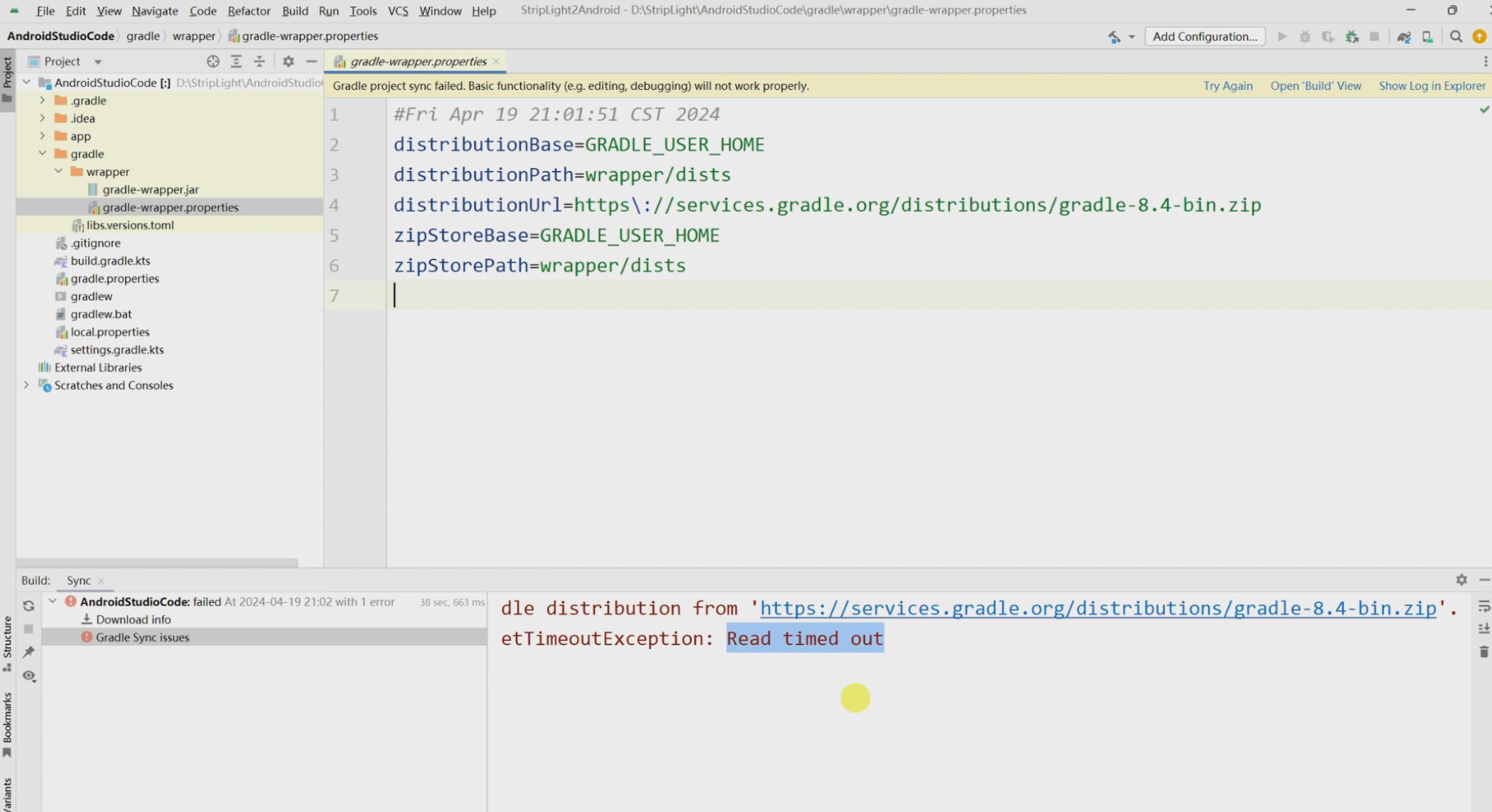

Gradle 手动配置流程示意：

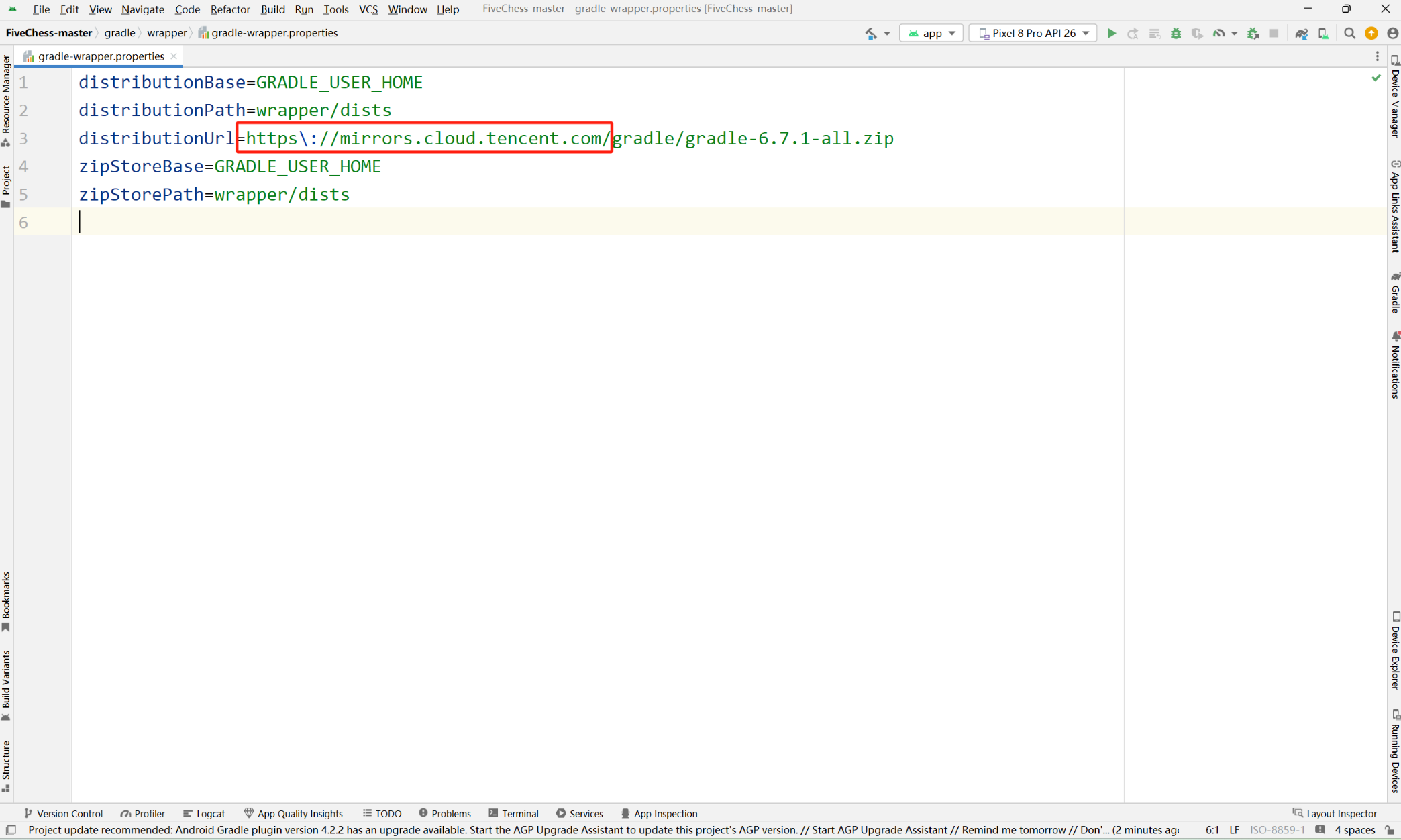

Gradle 镜像替换位置示意：

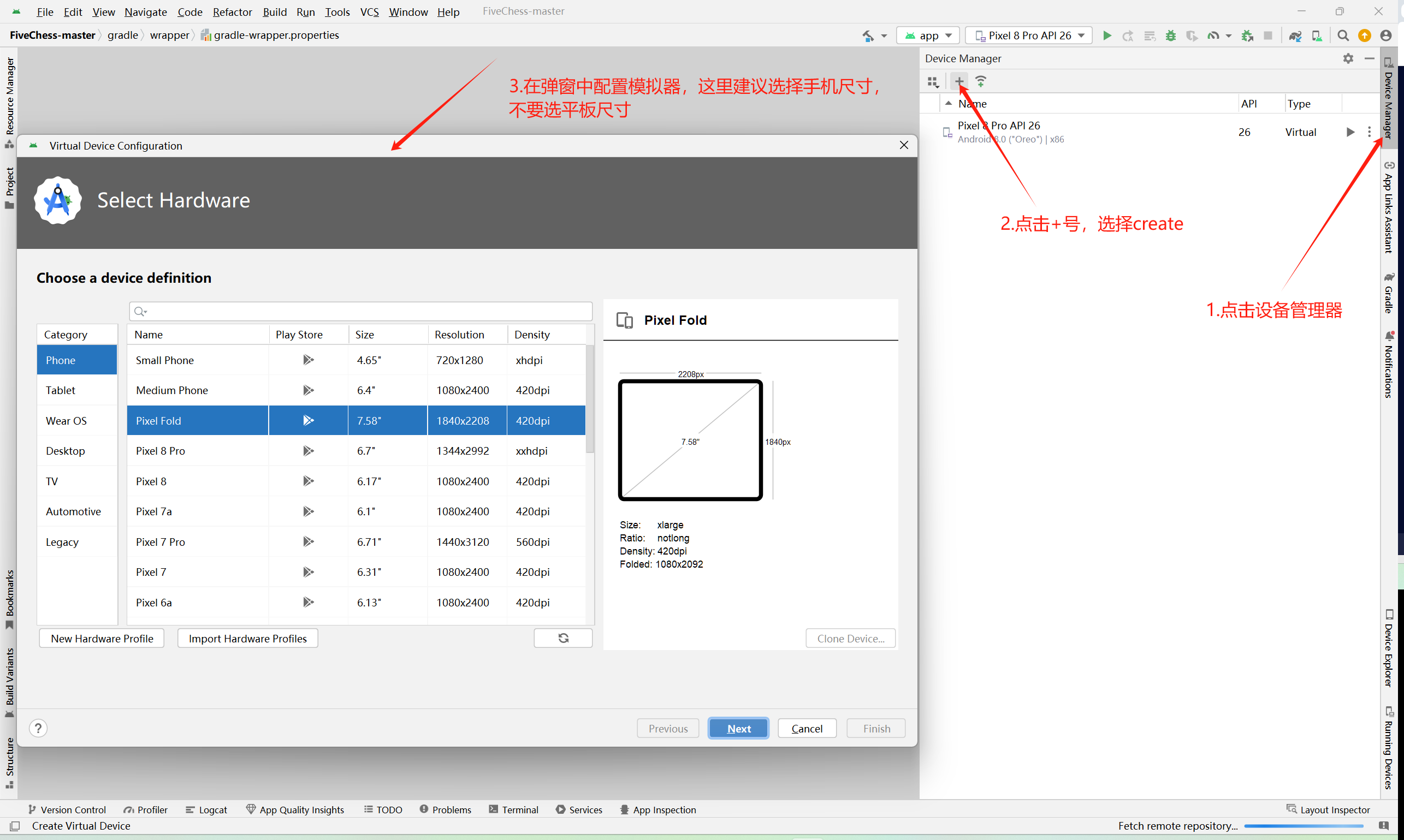

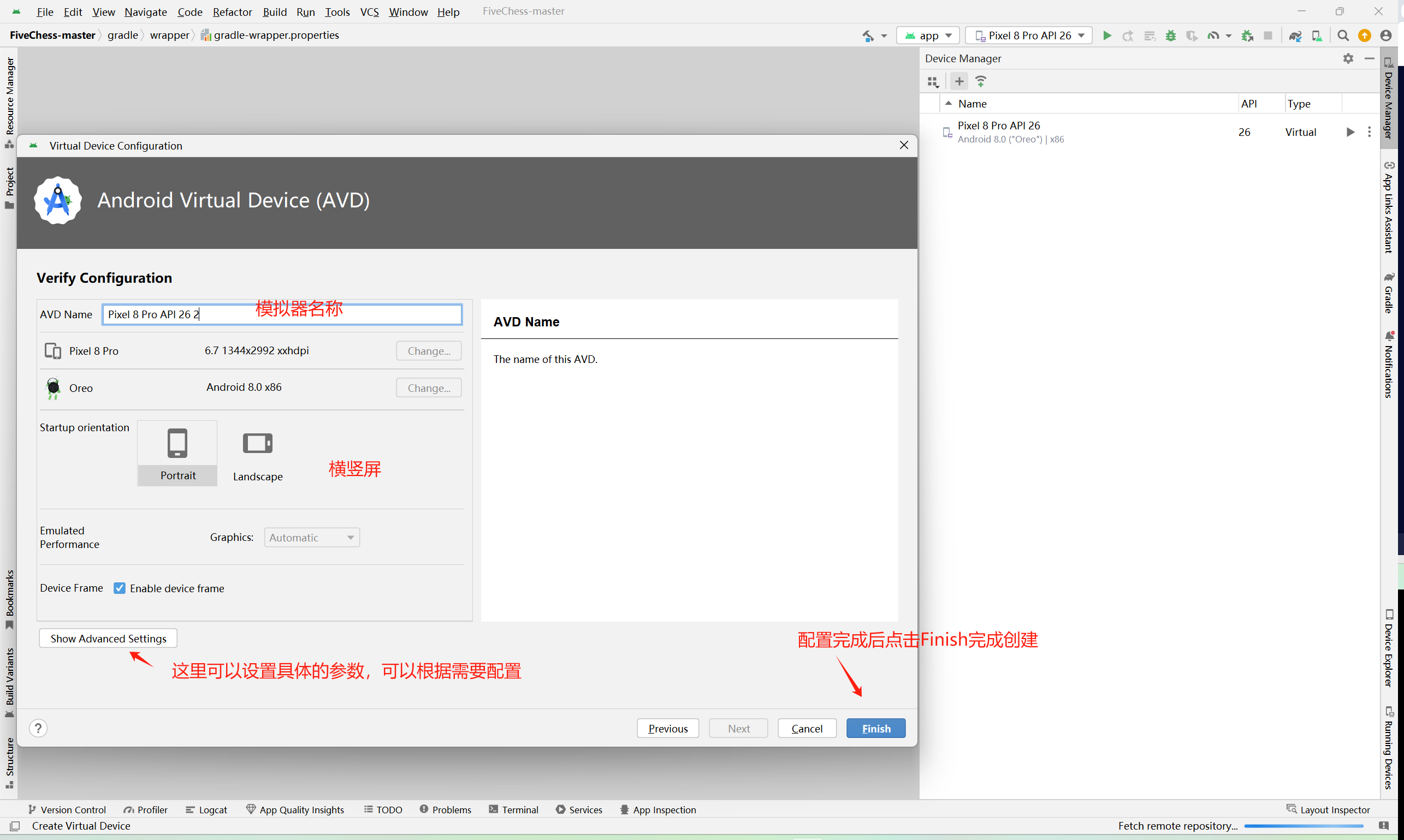

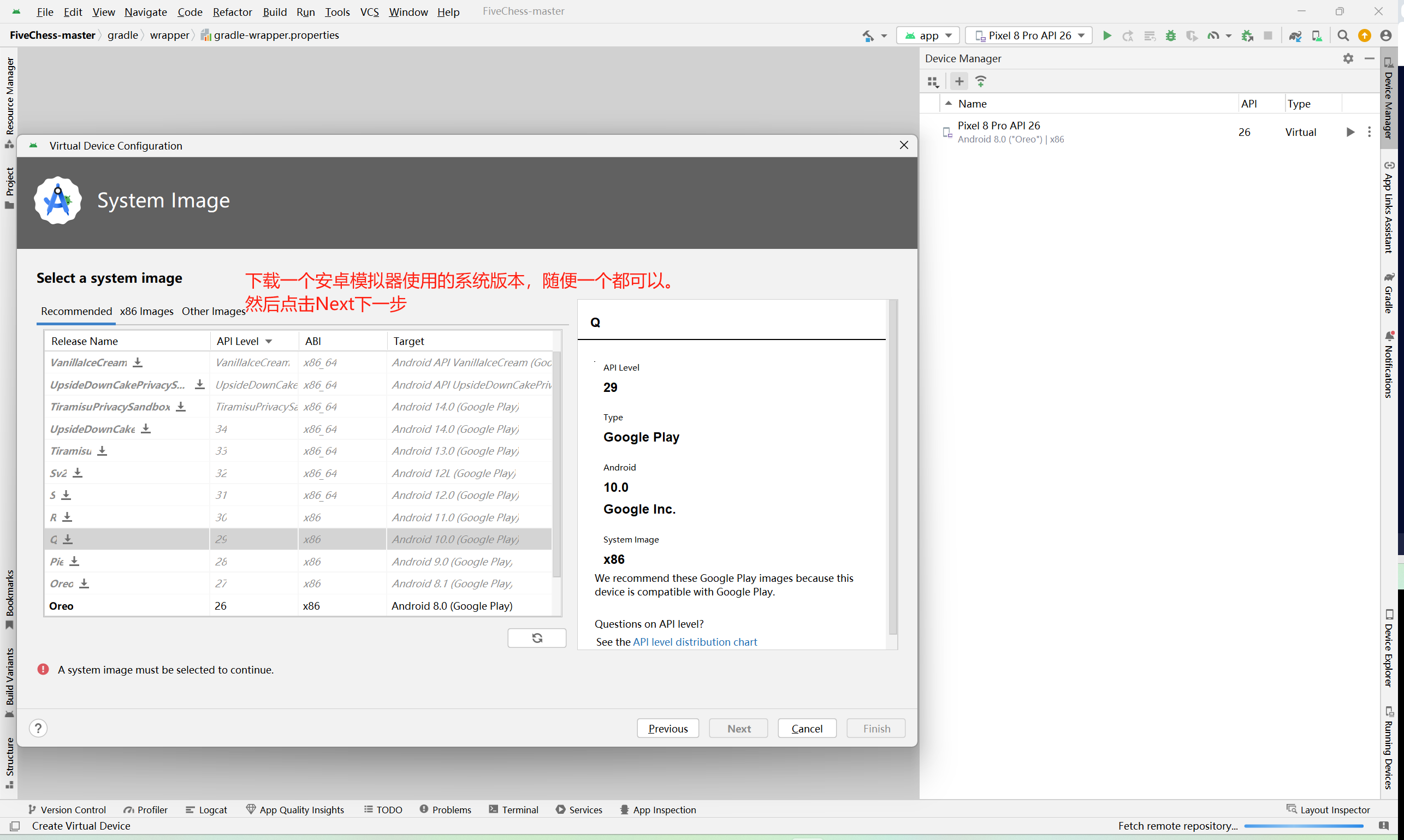

Android Studio 模拟器创建与运行示意：

1.2 View 与 ViewGroup 关系

View 负责绘制和交互，ViewGroup 是承载子视图的容器。日常开发直接使用 ViewGroup 的子类完成布局管理，例如 LinearLayout、RelativeLayout、ConstraintLayout。

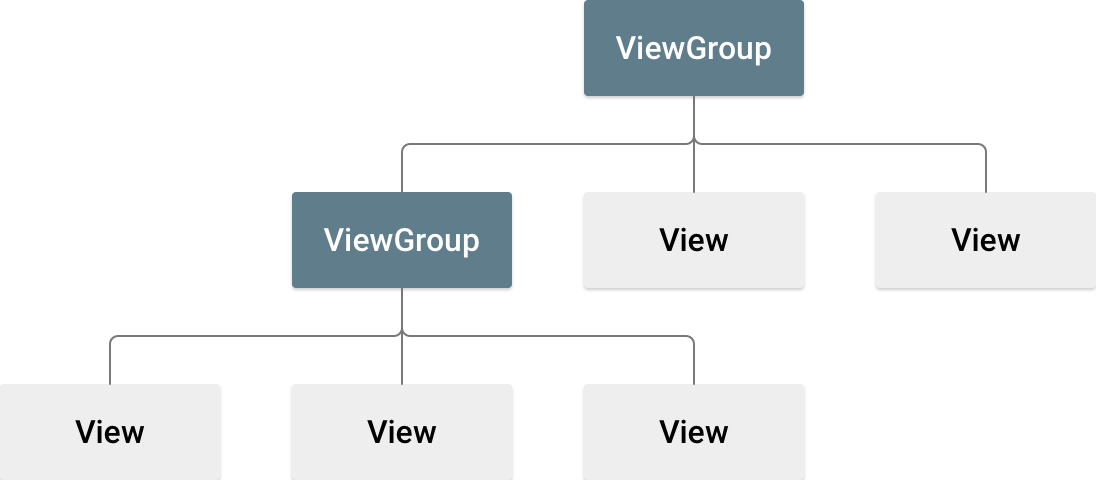

典型页面层级结构示意：

2. 三类布局的定位与选型

布局	适合场景	优势	约束/风险
`LinearLayout`	表单、按钮列、简单横纵排布	语义直观、开发速度快	层级复杂时易嵌套过深
`RelativeLayout`	中等复杂度相对定位	相对关系表达直接	多分辨率下位置稳定性弱于约束布局
`ConstraintLayout`	复杂页面、适配优先项目	扁平层级、适配能力强	需要理解约束规则与受力平衡

是
否
是
否
开始布局设计
界面是否简单线性排布?
LinearLayout
是否主要依赖相对关系且页面中等复杂?
RelativeLayout
ConstraintLayout
使用0dp、Chain、Guideline等进行精细控制

3. LinearLayout：线性排布与权重分配

3.1 核心能力与基础写法

LinearLayout 通过 android:orientation 指定主轴方向（水平或垂直），子控件沿主轴顺序排列。

xml 复制代码

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" ><!--指定布局方向-->

    <!--这里面可以定义子控件-->

    <EditText
    android:id="@+id/et_cont"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:hint="请输入联系人" />

    <EditText
    android:id="@+id/et_subject"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:hint="请输入主题" />

    <!--因为当前LinearLayout指定的是竖向，所以这里使用权重，控制的就是et_content的高度-->
    <EditText
    android:id="@+id/et_content"
    android:layout_width="match_parent"
    android:layout_height="0dp"
    android:layout_weight="1"
    android:gravity="top"
    android:hint="输入内容" />

    <Button
    android:id="@+id/btn_send"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_gravity="right"
    android:text="发送" />
</LinearLayout>

3.2 权重机制（layout_weight）

当子控件设置 android:layout_weight 后，会按比例分配父容器剩余空间。最佳实践是将受权重控制方向的尺寸设置为 0dp，避免"内容尺寸 + 权重尺寸"叠加带来的不可控效果。

xml 复制代码

    <!--因为当前LinearLayout指定的是竖向，所以这里使用权重，控制的就是et_content的高度-->
    <EditText
    android:id="@+id/et_content"
    android:layout_width="match_parent"
    android:layout_height="0dp"
    android:layout_weight="1"
    android:gravity="top"
    android:hint="输入内容" />

   <!--LinearLayout中如果有指定权重总和，那么子控件也可以根据需要来分配权重-->
    android:weightSum="5"

3.3 内外边距与重力属性

padding* 控制控件内部内容与边界的距离。
layout_margin* 控制控件与外部兄弟/父容器的距离。
gravity 控制控件内部内容（或容器内子项）的对齐。
layout_gravity 控制当前控件在父容器中的对齐。

优先使用 start/end 语义属性替代 left/right，以适配 RTL（从右到左）语言环境。

3.4 常用属性速查

用途	属性	示例
设置排布方向	`android:orientation`	`android:orientation="vertical"`
分配剩余空间	`android:layout_weight`	`android:layout_weight="1"`
设置内边距	`android:padding`	`android:padding="10dp"`
设置外边距	`android:layout_margin`	`android:layout_margin="10dp"`
子控件内部对齐	`android:gravity`	`android:gravity="top"`
控件在父布局对齐	`android:layout_gravity`	`android:layout_gravity="right"`

4. LayoutParams：Java 动态布局参数

控件自身不能决定"在父布局里的摆放规则"。动态添加或修改 UI 时，必须使用与父布局匹配的 LayoutParams 类型。

4.1 新增控件并设置布局参数

java 复制代码

//为新添加的控件设置布局管理参数对象
Button button = new Button(this);
button.setText("test");
//为button创建一个新的布局参数管理对象
LinearLayout.LayoutParams layoutParams = new LinearLayout
        .LayoutParams(LinearLayout.LayoutParams.WRAP_CONTENT, 0);
layoutParams.weight = 0.3f;//LinearLayout类型的布局管理参数可以额外设置weight权重
layoutParams.leftMargin = 30;
button.setLayoutParams(layoutParams);
//将控件添加到父布局
root.addView(button);

4.2 获取并修改已有控件参数

若控件尚未附着到父布局，getLayoutParams() 可能返回 null，直接强转会触发空指针异常。

java 复制代码

EditText etCont = findViewById(R.id.et_cont);
//获取etcont的布局参数管理对象
////注意：如果控件还没有被添加到布局，或者没有单独设置过layoutParams，这时候getLayoutParams会返回空指针异常
LinearLayout.LayoutParams layoutParams = (LinearLayout.LayoutParams) etCont.getLayoutParams();
//权重
layoutParams.weight = 1f;
//将layoutParams重新设置到控件（某些属性变更需要重写设置一次）
etCont.setLayoutParams(layoutParams);

5. RelativeLayout：相对关系布局

5.1 核心属性与语义说明

RelativeLayout 通过"相对父容器/兄弟视图"的关系确定位置，适合中等复杂度页面。典型属性包括：

相对父容器：layout_centerInParent、layout_alignParentTop、layout_alignParentEnd
相对兄弟视图：layout_below、layout_above、layout_toEndOf、layout_alignBottom

关键说明：

在国际化场景下优先 start/end，减少 RTL 兼容问题。
运行时通过 Java 设置参数时，需要使用 RelativeLayout.LayoutParams。

5.2 示例代码

xml 复制代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="16dp"
    tools:context=".layout.RelativeLayoutActivity">


    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentEnd="true"
        android:text="跳过" />


    <ImageView
        android:id="@+id/iv_logo"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="30dp"
        android:layout_marginBottom="30dp"
        android:src="@drawable/icon_logo" />

    <TextView
        android:id="@+id/tv_user_name"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/iv_logo"
        android:gravity="center"
        android:text="用户名:" />


    <EditText
        android:id="@+id/et_user_name"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@id/tv_user_name"
        android:hint="请输入用户名"
        android:inputType="textPersonName" />

    <TextView
        android:id="@+id/tv_password"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/et_user_name"
        android:layout_marginTop="8dp"
        android:text="密码:" />

    <EditText
        android:id="@+id/et_password"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@id/tv_password"
        android:hint="请输入密码"
        android:inputType="textPersonName" />

    <Button
        android:id="@+id/btn_login"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@+id/et_password"
        android:layout_marginTop="16dp"
        android:text="登录" />

    <TextView
        android:id="@+id/tv_other"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/btn_login"
        android:layout_marginTop="36dp"
        android:text="其他登录方式" />

    <ImageView
        android:id="@+id/iv_wechat"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignBottom="@id/iv_qq"
        android:layout_marginLeft="16dp"
        android:src="@drawable/icon_wechat" />

    <ImageView
        android:id="@+id/iv_qq"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_below="@id/tv_other"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="16dp"
        android:src="@drawable/icon_qq" />

    <ImageView
        android:id="@+id/iv_weibo"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignBottom="@id/iv_qq"
        android:layout_alignParentEnd="true"
        android:layout_marginRight="16dp"
        android:src="@drawable/icon_weibo" />
</RelativeLayout>

6. ConstraintLayout：复杂界面的主力方案

6.1 约束模型与基本规则

ConstraintLayout 通过"约束关系网络"确定控件位置，目标是减少嵌套并提升适配一致性。

基本规则：

子控件至少要有一个水平方向约束和一个垂直方向约束。
通常两条约束可定角，三条可贴边，四条可居中。
tools:* 仅影响预览，不影响运行时。

子控件
水平约束: Start/End
垂直约束: Top/Bottom
位置可解
可叠加 Bias/Chain/Ratio

6.2 示例代码

xml 复制代码

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/root"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!--constraintlayout和relativeLayout的相似用法案例-->

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView"
        app:layout_constraintEnd_toEndOf="@+id/root"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/textView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/textView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent" />


    <TextView
        android:id="@+id/textView4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent" />

    <TextView
        android:id="@+id/textView5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/textView6"
        android:layout_width="wrap_content"
        android:layout_height="100dp"
        android:background="#ffb6cb"
        android:text="TextView6"
        app:layout_constraintLeft_toRightOf="@id/textView5"
        app:layout_constraintTop_toBottomOf="@id/textView5" />

    <TextView
        android:id="@+id/textView7"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView7"
        app:layout_constraintRight_toLeftOf="@id/textView5"
        app:layout_constraintTop_toBottomOf="@id/textView5" />


    <TextView
        android:id="@+id/textView8"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView8"
        app:layout_constraintBottom_toBottomOf="@id/textView6"
        app:layout_constraintLeft_toRightOf="@id/textView6"
        app:layout_constraintTop_toTopOf="@id/textView6" />

    <TextView
        android:id="@+id/textView9"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="TextView9"
        app:layout_constraintBottom_toBottomOf="@id/textView6"
        app:layout_constraintLeft_toLeftOf="@id/textView6"
        app:layout_constraintRight_toRightOf="@id/textView6"
        app:layout_constraintTop_toBottomOf="@id/textView6" />

</androidx.constraintlayout.widget.ConstraintLayout>

6.3 相对定位属性映射

能力	RelativeLayout	ConstraintLayout
对齐父容器左/起始	`layout_alignParentStart`	`layout_constraintStart_toStartOf="parent"`
对齐父容器右/结束	`layout_alignParentEnd`	`layout_constraintEnd_toEndOf="parent"`
在某控件下方	`layout_below`	`layout_constraintTop_toBottomOf`
在某控件上方	`layout_above`	`layout_constraintBottom_toTopOf`
文本基线对齐	无直接等价	`layout_constraintBaseline_toBaselineOf`

6.4 Baseline、角度约束、Bias 偏移

Baseline 对齐：用于不同字号文本的视觉对齐。
角度约束：layout_constraintCircle + layout_constraintCircleAngle + layout_constraintCircleRadius。
百分比偏移：layout_constraintHorizontal_bias、layout_constraintVertical_bias，需要对应方向"两侧受约束"才能稳定生效。

6.5 可见性与 goneMargin

visibility 语义：

visible：可见并参与布局。
invisible：不可见但仍占位。
gone：不可见且不占位。

ConstraintLayout 提供 layout_goneMargin*，当目标控件变为 gone 时，依赖控件可使用备用间距，避免界面塌陷。

6.6 宽高策略：0dp、match_parent、wrap_content

约束布局中建议优先使用 0dp（match constraints）+ 双向约束来获得可预期适配。

xml 复制代码

<!--在ConstraintLayout中使用match_parent的正确姿势-->
    <TextView
        android:id="@+id/tv_a"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/my_blue"
        android:gravity="center"
        android:text="AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA"
        android:textColor="@color/white"
        android:textSize="28sp"
        android:textStyle="bold"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

wrap_content 在约束布局中可能忽略边界约束，可通过 layout_constrainedWidth 强制参与约束计算：

xml 复制代码

<TextView
    android:id="@+id/tv_a"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginLeft="100dp"
    android:layout_marginRight="100dp"
    app:layout_constrainedWidth="true"
    android:background="@color/my_blue"
    android:gravity="center"
    android:text="AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA"
    android:textColor="@color/white"
    android:textSize="28sp"
    android:textStyle="bold"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

6.7 DimensionRatio 与 Chains

比例控制：app:layout_constraintDimensionRatio

"19:6"：按宽高比控制。
"W,3:1" 或 "H,3:1"：显式指定基准方向（实际项目推荐写法）。
"1:1"：正方形视图。

链（Chain）用于一组控件在水平或垂直方向整体分布控制：

xml 复制代码

<TextView
    android:id="@+id/tv_a"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:background="@color/my_blue"
    android:gravity="center"
    android:text="A"
    android:textColor="@color/white"
    android:textSize="28sp"
    android:textStyle="bold"
    app:layout_constraintEnd_toStartOf="@id/tv_b"
    app:layout_constraintHorizontal_chainStyle="packed"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

<TextView
    android:id="@+id/tv_b"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:background="@color/my_blue"
    android:gravity="center"
    android:text="B"
    android:textColor="@color/white"
    android:textSize="28sp"
    android:textStyle="bold"
    app:layout_constraintEnd_toStartOf="@id/tv_c"
    app:layout_constraintStart_toEndOf="@id/tv_a"
    app:layout_constraintTop_toTopOf="parent" />

<TextView
    android:id="@+id/tv_c"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:background="@color/my_blue"
    android:gravity="center"
    android:text="C"
    android:textColor="@color/white"
    android:textSize="28sp"
    android:textStyle="bold"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintStart_toEndOf="@id/tv_b"
    app:layout_constraintTop_toTopOf="parent" />

链样式：

spread：默认均分剩余空间。
spread_inside：两端贴边，中间均分。
packed：控件聚拢后整体居中。

链权重示例：

xml 复制代码

app:layout_constraintHorizontal_weight="1"

6.8 Guideline、Barrier、Group 辅助组件

Guideline：虚拟参考线，常用于分割区域与统一对齐。

xml 复制代码

<androidx.constraintlayout.widget.Guideline
    android:id="@+id/view"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:orientation="horizontal"
    app:layout_constraintGuide_percent="0.5" />

Barrier：动态边界，基于一组控件的最外侧位置生成约束边。

xml 复制代码

<androidx.constraintlayout.widget.Barrier
    android:id="@+id/barrier"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:barrierDirection="right"
    app:constraint_referenced_ids="tv_adress,tv_user_name" />

Group：批量控制多个 View 的可见性等属性。

xml 复制代码

<androidx.constraintlayout.widget.Group
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:visibility="invisible"
    app:constraint_referenced_ids="tv_user_name,tv_adress,tv_user_desc" />

7. 布局选型对照表

维度	LinearLayout	RelativeLayout	ConstraintLayout
布局复杂度	低	中	中高
层级深度控制	一般	一般	强
多分辨率适配	一般	中	强
学习成本	低	低	中
推荐场景	简单表单/列表块	传统登录页等相对定位界面	主流复杂页面

8. 常见问题与避坑清单

LinearLayout 使用权重时未将对应方向设置为 0dp，导致尺寸异常。
RelativeLayout 过度依赖绝对位置思维，屏幕变化后容易错位。
ConstraintLayout 只加了单边约束，控件位置"漂移"或布局编辑器报错。
在 ConstraintLayout 中直接把大量控件设为 wrap_content 并依赖 margin，约束可能被弱化。
getLayoutParams() 调用时机不对，控件未附着父布局导致空指针。
国际化项目仍使用 left/right，RTL 场景下方向语义错误。

9. 小结

Android 布局开发可以遵循一条清晰路径：简单线性结构优先 LinearLayout，中等关系布局可用 RelativeLayout，复杂且强调适配一致性的页面首选 ConstraintLayout。在此基础上，结合 LayoutParams 动态调整与 Guideline/Barrier/Group 等辅助能力，可以在保持代码可维护性的同时，构建稳定、可扩展的 UI。

Android UI 布局与容器实战：LinearLayout、RelativeLayout、ConstraintLayout

Android UI 基础布局与约束实战：LinearLayout、RelativeLayout、ConstraintLayout

目录

1. 前言

1.1 开发环境与系统认知

1.2 View 与 ViewGroup 关系

2. 三类布局的定位与选型

3. LinearLayout：线性排布与权重分配

3.1 核心能力与基础写法

3.2 权重机制（layout_weight）

3.3 内外边距与重力属性

3.4 常用属性速查

4. LayoutParams：Java 动态布局参数

4.1 新增控件并设置布局参数

4.2 获取并修改已有控件参数

5. RelativeLayout：相对关系布局

5.1 核心属性与语义说明

5.2 示例代码

6. ConstraintLayout：复杂界面的主力方案

6.1 约束模型与基本规则

6.2 示例代码

6.3 相对定位属性映射

6.4 Baseline、角度约束、Bias 偏移

6.5 可见性与 goneMargin

6.6 宽高策略：0dp、match_parent、wrap_content

6.7 DimensionRatio 与 Chains

6.8 Guideline、Barrier、Group 辅助组件

7. 布局选型对照表

8. 常见问题与避坑清单

9. 小结
