【高清视频】SerialTek PCIe 5.0/6.0 协议分析仪API自动化编程演示

最近有用户问询关于PCIe协议分析仪是否支持通过API调用进行自动化测试，包括协议分析仪和训练器等功能，当然，这对于SerialTek这类高端PCIe协议分析分析来说是一个非常基本的功能，我们今天的视频详细讲解、演示了一下如何使用SerialTek PCIe analyzer的RESTful API控制协议分析仪进行自动化测试。感兴趣的朋友可以直接参考下面的43分钟的高清视频，或者直接阅读视频下面的演示的过程的总结文字。

为了方便工程师观看，我们针对本期视频并处理添加了中文字幕供大家参考。如果想看高清视频建议要在电脑上打开上面的视频链接进行观看！

SerialTek PCIe 5.0/6.0 协议分析仪API自动化编程演示

------ 基于 RESTful API 的自动化抓包与测试实践总结报告

一、视频核心主题

本视频围绕一个核心目标展开：

如何通过 RESTful API 控制 SerialTek PCIe 5.0/6.0 协议分析仪，实现自动化抓包与测试流程。

重点包括：

硬件连接架构说明
分析仪平台介绍（SerialTek公司Kodiak 系列架构）
REST API 工作机制解析
Python 自动化控制示例
自动化测试典型应用场景

二、整体硬件架构与信号路径

1️⃣ 测试环境组成

本次实验环境为：

台式机主板（Intel CPU）
华硕 Z890 主板
PCIe 5.0 x4 M.2 SSD
M.2 转接插卡
PCIe 5.0 Pod
SerialTek Kodiak系列 PCIe 协议分析仪

2️⃣ 信号链路结构说明

完整链路逻辑为：

复制代码

CPU
 ↓
PCIe x4 插槽
 ↓
Adapter Key Board（转接卡）
 ↓
PCIe 5.0 Pod
 ↓
Device Adapter
 ↓
M.2 SSD

Pod 的作用

Pod 作为中间采集模块：

支持多接口形态
支持 DualPod（企业级双 x2）
本实验为单路 x4 模式

3️⃣ 线缆类型说明

系统包含三类关键连接：

✔ Sideband 线

连接到分析仪 Sideband0
负责辅助控制信号

✔ Y 型 Cable

分为：

Upstream（U0 / U1）
Downstream（D0 / D1）

支持双 x2 架构，但本例仅使用 x4 单链路。

三、SerialTek 分析仪平台介绍

1️⃣ 品牌与架构

原 SerialTek
被Ellisys 公司收购，总部位于瑞士；研发中心：伦敦
Kodiak 架构（PCIe 4.0 之后新产品架构的系列名称）

支持版本：

PCIe 4.0
PCIe 5.0
PCIe 6.0
即将支持 7.0

本设备为：

PCIe Gen5 x16 分析仪

2️⃣ 设备接口与管理

前面板提供：

触摸屏（可查看链路状态）
管理口（以太网）
万兆口（可选）
USB（一般不使用）

通过浏览器即可访问 Web GUI，无需安装客户端。

四、为什么需要 REST API？

1️⃣ 手动模式的典型流程

传统人工操作：

打开 Web GUI
Start Capture
执行测试
Stop Capture
保存 Trace
分析

适合问题排查，但不适合：

批量回归测试
自动验证
连续抓包
无人值守测试

2️⃣ 自动化测试典型场景

例如：

芯片回片验证
固件迭代测试
压力测试
批量 FIO 读写测试

希望实现：

复制代码

循环：
    Start Capture
    运行测试
    Stop Capture
    保存 Trace
    下一轮

人工执行不可行，因此需要 REST API 自动化控制。

五、REST API 工作原理

1️⃣ 架构模型

分析仪内部提供：

基于 HTTP 协议的 RESTful API

控制方式为：

复制代码

客户端（Python）
   ↓
HTTP Request（GET / POST / DELETE）
   ↓
分析仪
   ↓
调用本地功能
   ↓
执行抓包 / 保存 / 停止等动作

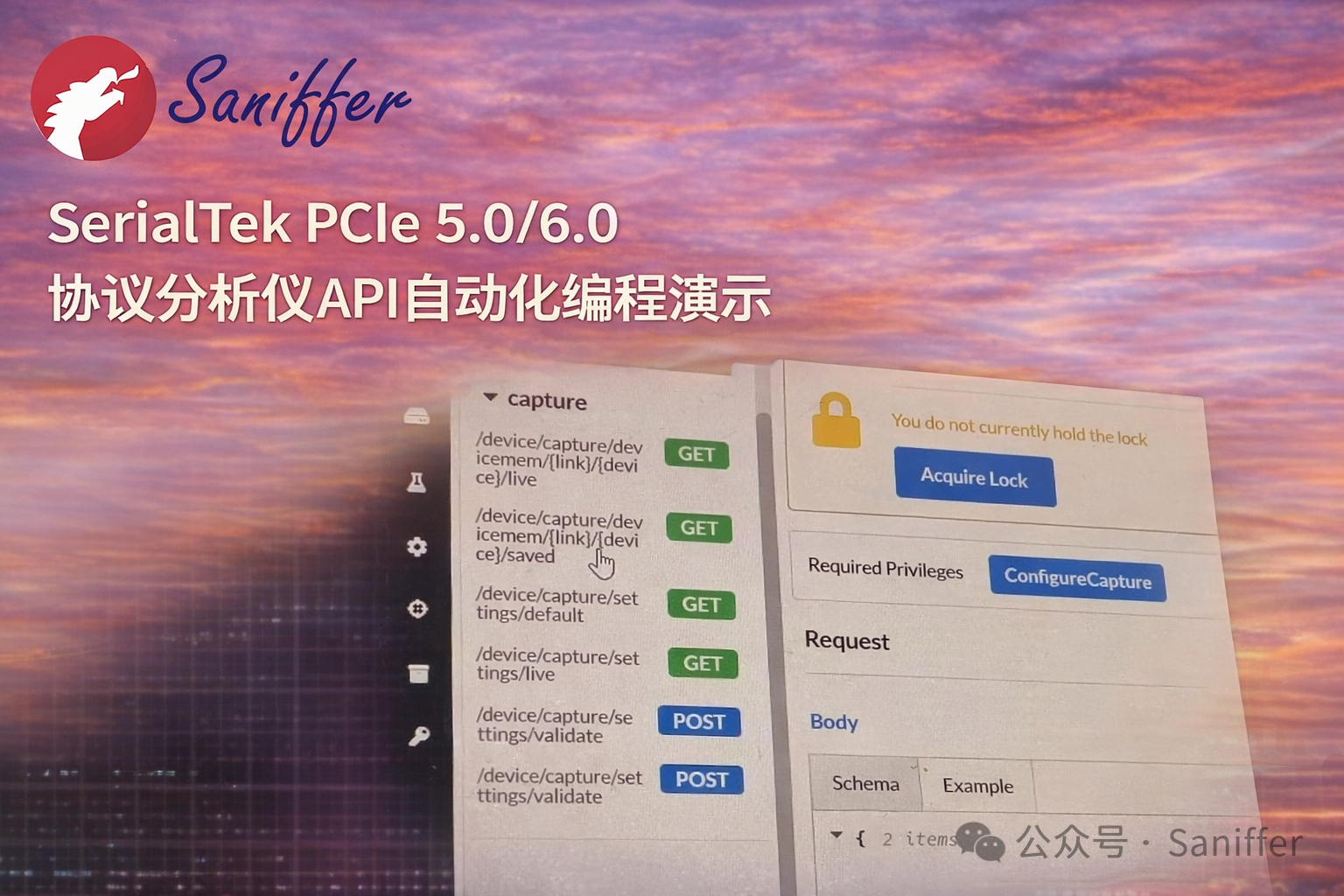

2️⃣ API 文档获取

在分析仪 Web 界面：

复制代码

Help
  → API Specification

包含：

Introduction
Capture 类接口
Device 类接口
Hardware 类接口
Endpoint (EP) 说明

3️⃣ 常见 API 类型

例如：

startCapture
stopCapture
saveTrace
lock / unlock 资源
查询状态

每个 API 包含：

URL
HTTP 方法
Body 内容
权限说明

4️⃣ EP 的含义

EP = Endpoint 即 API 的具体功能节点。

六、Python 自动化控制实现

1️⃣ 运行环境

支持：

Windows
Linux

要求：

Python 环境
requests 库

安装方式：

复制代码

pip install requests

2️⃣ Python 控制流程示例逻辑

示例流程：

复制代码

1. 调用 startCapture API
2. 执行 FIO（1 秒读写）
3. 调用 stopCapture API
4. 调用 saveTrace API

测试主机运行 Linux，对 SSD 执行 FIO。

3️⃣ 优势

通过脚本可以实现：

无人值守测试
批量验证
自动保存日志
Trace 与 Log 对应分析
便于回归问题定位

七、本次演示的完整自动化流程

实际演示步骤为：

Step 1

通过 REST API → Start Capture

Step 2

在 Linux 下运行 FIO 1 秒

Step 3

通过 REST API → Stop Capture

Step 4

通过 REST API → 保存 Trace

八、技术价值总结

本视频展示的核心价值在于：

✔ 将协议分析仪纳入自动化验证体系

传统协议分析仪是：

"人工问题排查工具"

通过 REST API 后，它变成：

"自动化验证系统的一部分"

✔ 支持芯片研发验证流程升级

适用于：

PCIe 控制器芯片验证
SSD 主控开发
NVMe 固件调试
PCIe 训练问题定位
批量一致性测试

✔ 与 CI / 自动化测试框架集成

可结合：

Jenkins
Python Test Framework
自动化回归系统
硬件验证实验室调度系统

九、结论

本视频系统讲解了：

PCIe 5.0 x4 测试硬件架构
Pod 与信号链路说明
SerialTek Kodiak 系列PCIe协议分析仪介绍
REST API 架构与调用原理
Python 自动化控制示例
自动化抓包的实际应用场景

核心思想是：

协议分析仪不仅是"调试工具"，更可以成为"自动化验证系统的一部分"。
