HN15N10DA_TO-252封装100V 15A 增强MOSFET场效应管详细分析(HN15N10DA在小家电的应用)

HN15N10DA 是N 沟道增强型功率 MOSFET(场效应管),采用TO252封装,100V 15A ,凭借低导通电阻、大电流能力及紧凑封装,是小家电电源转换与中小功率负载驱动的理想选择,特别适配 150W 以内的中功率场景。

HN15N10DA典型应用

DC-DC 电源转换器(降压 / 升压);

LED 驱动与背光电路;

电机驱动、电磁阀控制;

开关电源、充电器;

小家电、香薰机、加湿器;

负载开关、PWM 控制。

核心应用场景与电路方案

应用类别 典型设备 核心功能 电路设计要点
电源管理 加湿器、香薰机、充电器 AC-DC 降压、DC-DC 转换 作为同步整流管 或初级开关管,低 Rds (on) (80mΩ) 降低发热,提升能效
负载驱动 雾化器、小型榨汁机、风扇 电机 / 泵体 PWM 控制 用于感性负载 开关,需并联续流二极管吸收反电动势,避免击穿
灯光控制 台灯、氛围灯、LED 驱动 恒流调光、背光开关 作为高速开关,利用其快速开关特性消除频闪,支持 PWM 调光
加热控制 暖奶器、小型电热杯 精准温控 组成加热管开关回路 ,需配合温度传感器闭环控制,防止过热

选型与设计优势

性能匹配:100V 耐压留有充足安全裕度,15A 电流可覆盖多数小家电峰值负载。

热效率高:低导通电阻显著降低导通损耗,TO-252 封装散热性能良好,适配长时间工作。

成本友好:作为国产主流型号,性价比优于进口同规格器件,适合批量生产。

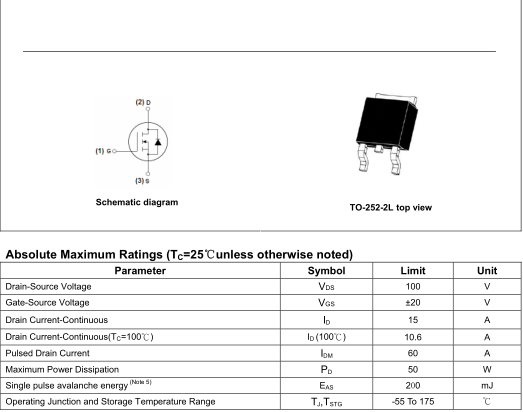

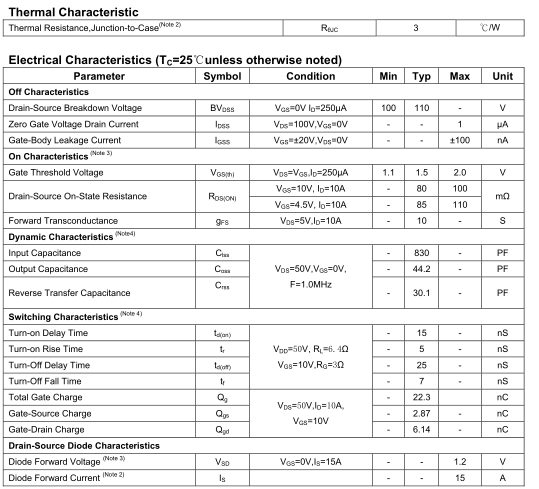

核心参数

型号:HN15N10DA

沟道类型:N 沟道增强型

封装:TO-252(贴片,D-PAK)

漏源电压 (Vds):100V

连续漏极电流 (Id):15A @ TC=25℃

导通电阻 (Rds (on)):

典型 80mΩ @ Vgs=10V

典型 115mΩ @ Vgs=4.5V

栅源电压 (Vgs):±20V

功率耗散 (Pd):约 30~55W

工作温度:-55℃ ~ +150℃

特性:采用沟槽工艺,低内阻、低栅电荷、开关速度快。
