1.引言
基于FPGA 的FASK通信链路实现,系统包括4FSK模块，4FSK相干解调模块，AWGN信道 模块，误码统计模块，数据源模块，基于相关峰提取的帧同步和定时点提取模块，扩频解扩等。
2.算法测试效果
本系统是
https://blog.csdn.net/hlayumi1234567/article/details/158705923?spm=1001.2014.3001.5502
的硬件测试版本。
在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。硬件ila测试结果如下：（完整代码运行后无水印）：
vivado2022.2测试

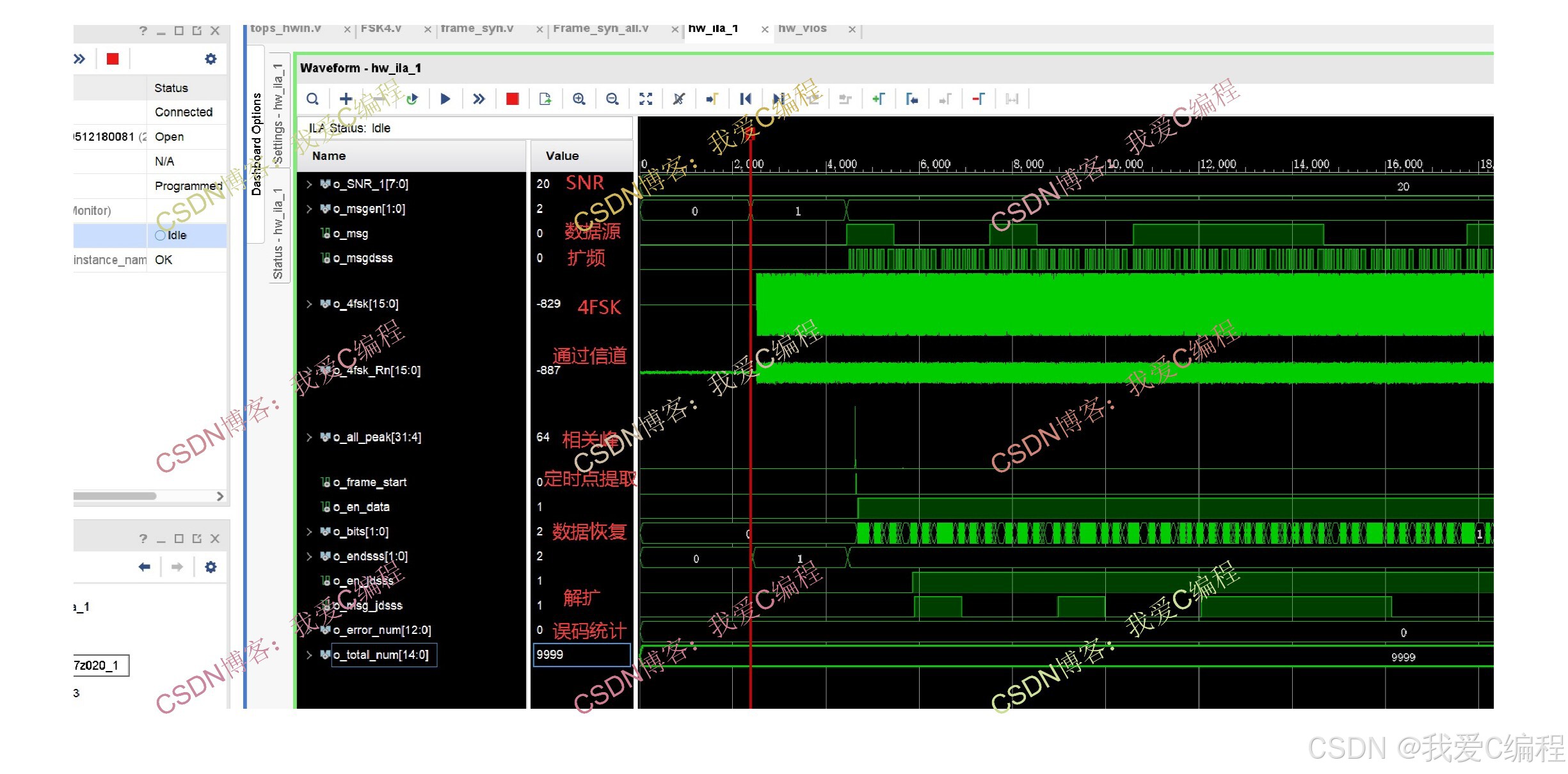

设置SNR=20db
上述波形局部放大后如下：

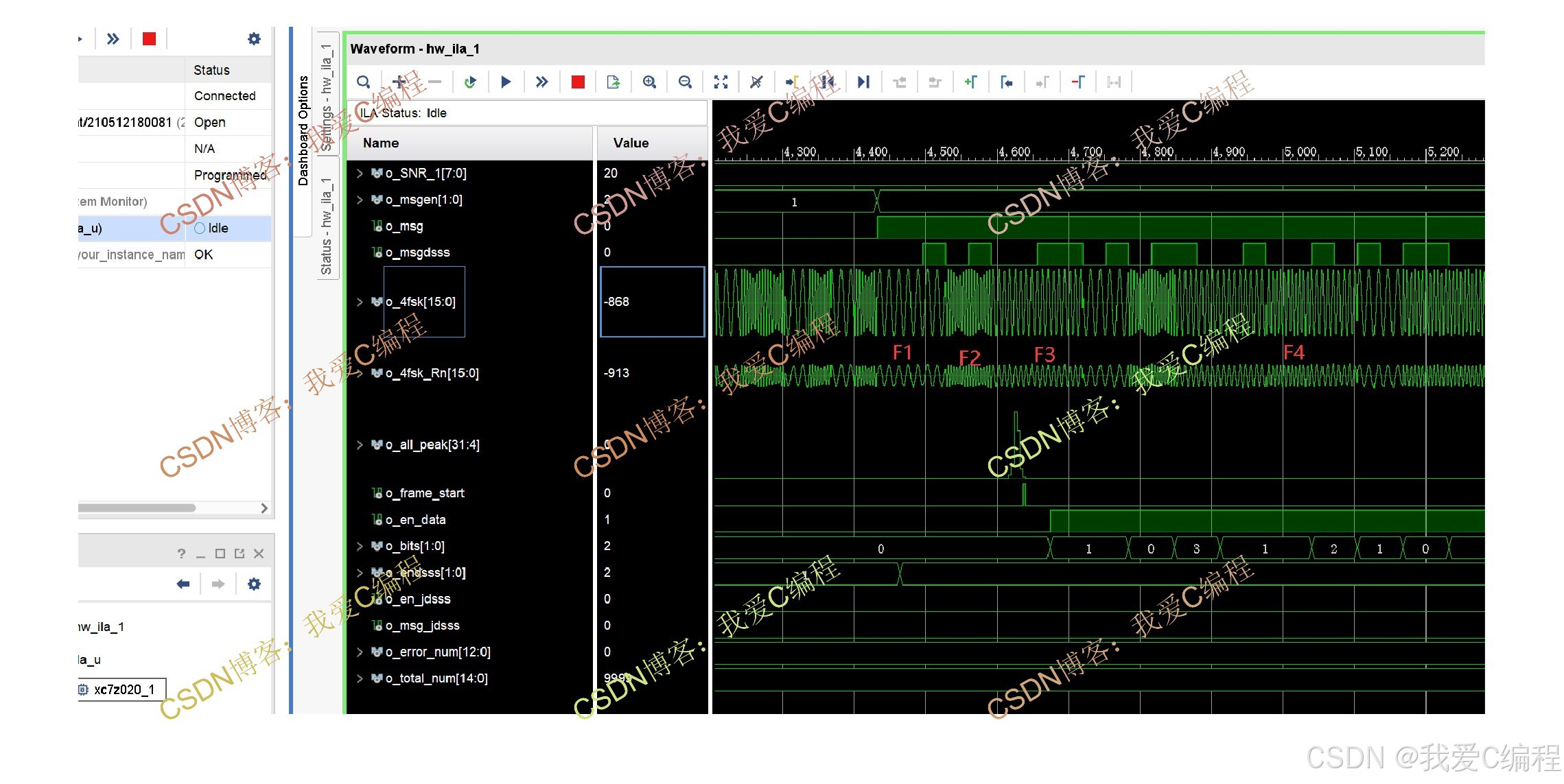

可以看到4FSK四个不同频率的载波

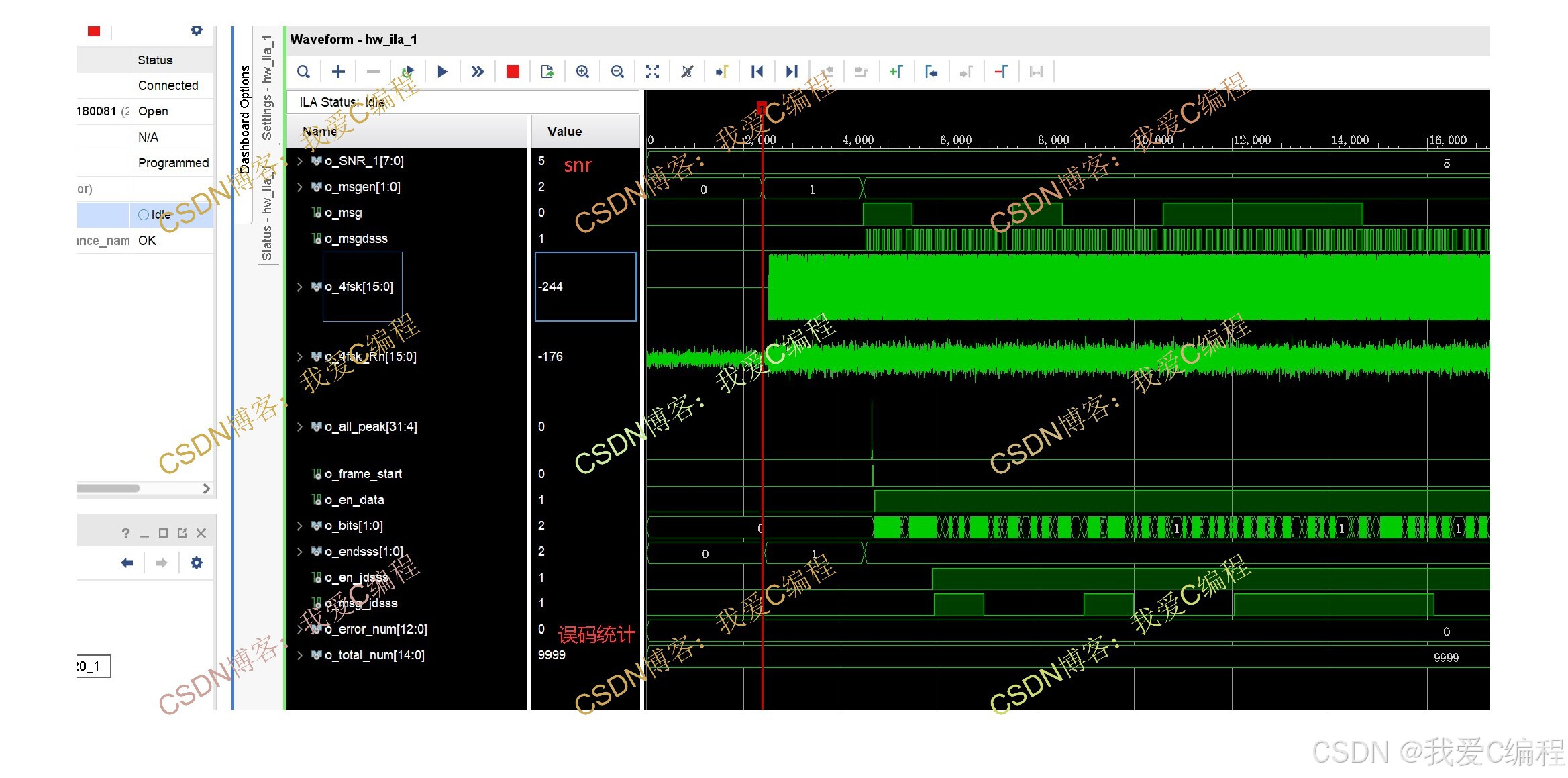

设置SNR=5db

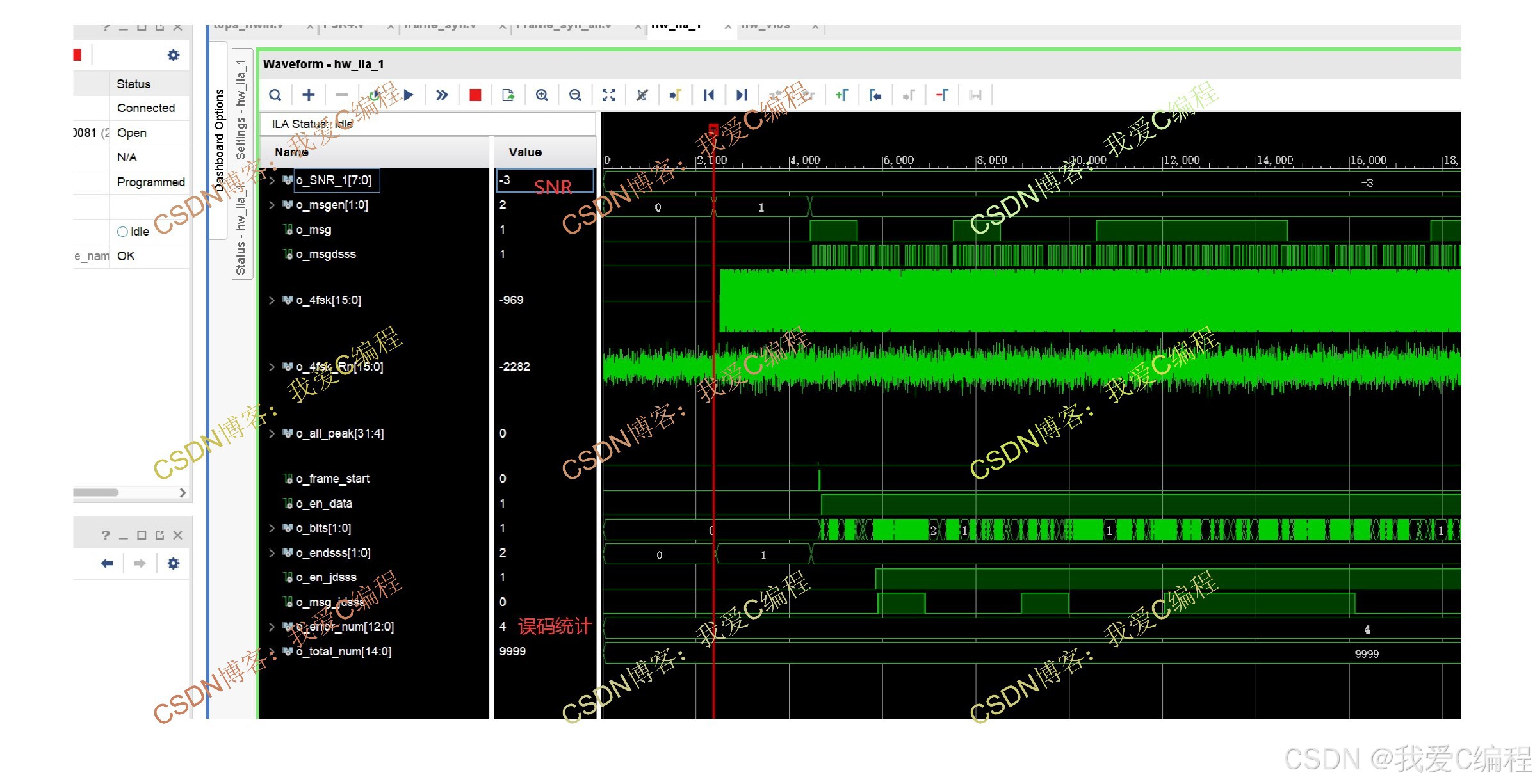

设置SNR=-3db
3.算法涉及理论知识概要

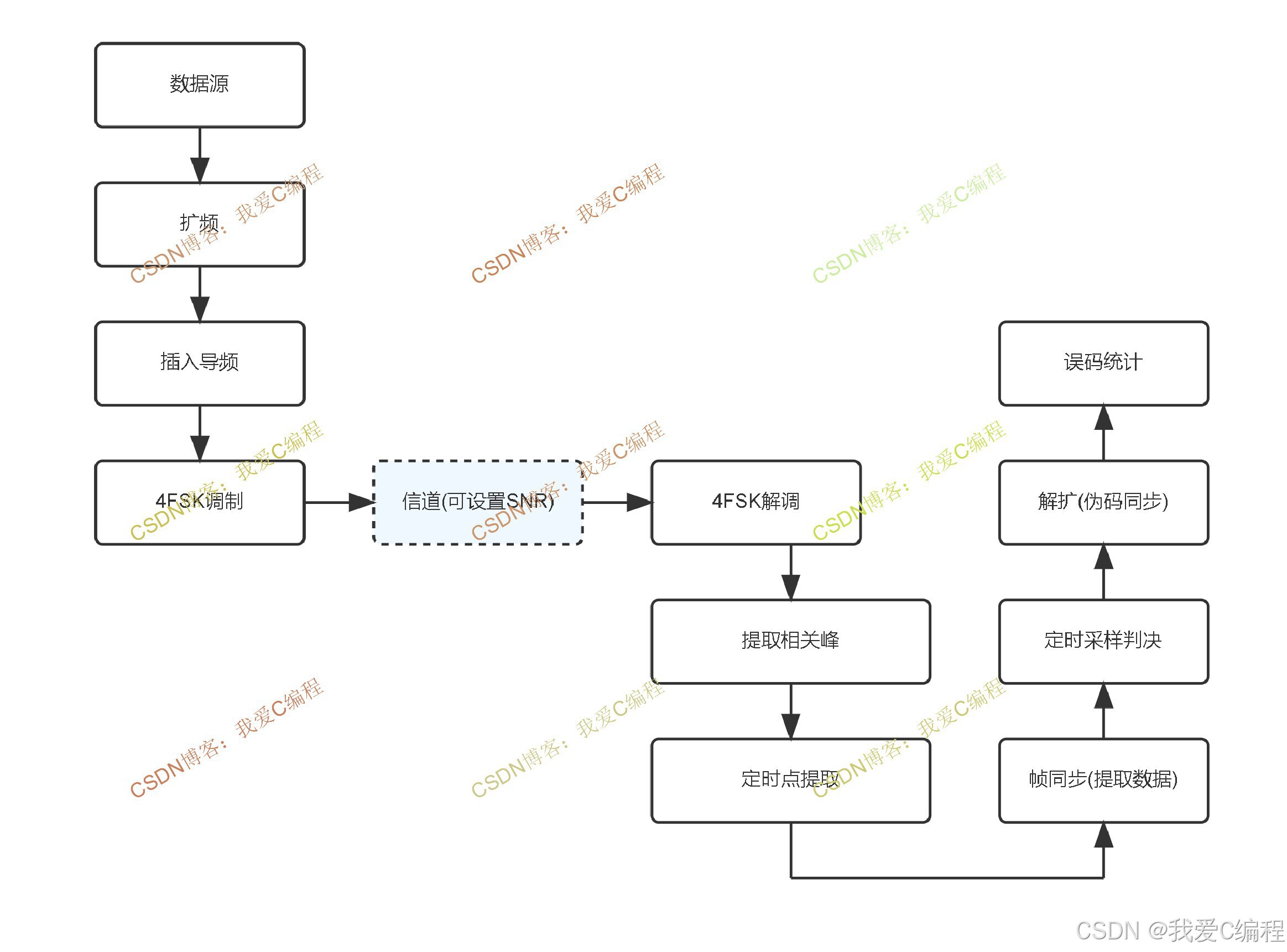

整体系统结构如下所示：
3.1 扩频
用伪随机码(伪码)c(k)(周期为N，c(k)∈{+1,−1} )扩展信号带宽，实现抗干扰。扩频后信号
3.2 插入导频
插入已知导频序列p(t) ，用于接收端帧同步。导频序列为PN序列，插在数据帧的前面。
3.3 4FSK调制
4FSK调制的基本原理是将输入的二进制数据转换为不同频率的信号，以实现数据的传输。解调则是将接收到的不同频率的信号还原为原始的二进制数据。
在4FSK调制中，输入的二进制数据被分为两组，每组有两个比特。根据这两个比特的值，选择相应的频率输出。具体来说，有四个频率f1、f2、f3、f4与之对应，每个频率都代表一个二进制组合（00、01、10、11），即十进制的0，1，2，3。
频率选择：根据输入的比特组合选择相应的频率输出。例如，当输入为"00"时，选择频率f1；当输入为"01"时，选择频率f2；当输入为"10"时，选择频率f3；当输入为"11"时，选择频率f4。
调制信号：将选择的频率进行幅度调制，以便在传输过程中具有更好的抗干扰性能。通常采用开关键控（OOK）或脉冲幅度调制（PAM）等方法进行幅度调制。
解调信号：在接收端，根据不同频率的信号进行解调。首先通过带通滤波器 将所需的频率信号提取出来，然后通过解调器将其还原为原始的二进制数据。解调方法通常采用相干解调或非相干解调。
3.4 帧同步
在数字通信 中，信息通常是以帧为单位进行组织和传输的。帧同步的目的是确定每一帧的起始位置，以便接收端能够正确地解调出每帧中的数据。
设发送的帧结构为：帧同步码 + 信息码元序列 。帧同步码是具有特定规律的码序列，用于接收端识别帧的起始。
帧同步的过程就是在接收序列中寻找与帧同步码匹配的位置，一旦找到匹配位置，就确定了帧的起始位置，后续的码元就可以按照帧结构进行正确的划分和处理。
3.5 基于相关峰的定时点提取
在接收信号中，通过寻找与本地已知序列（如训练序列或导频序列）的相关峰来确定定时点。具体来说，将接收信号与本地序列进行相关运算，当两者的相位 和时间对齐时，相关值会出现峰值，这个峰值点对应的位置就是最佳的定时点，用于确定信号的采样时刻，以保证后续信号处理的准确性。
3.6 采样判决
在确定了定时点后，对接收信号进行采样，将采样值与预设的判决门限进行比较，根据比较结果确定接收信号的电平值，从而恢复出原始的二进制比特流。
3.7 解扩
用与发射端同步的伪码压缩带宽，恢复原始数据。伪码同步后，解扩输出：
在本课题中，伪码同步采用的是伪码峰值判决的方法，当出现峰值时，说明此时伪码同步。

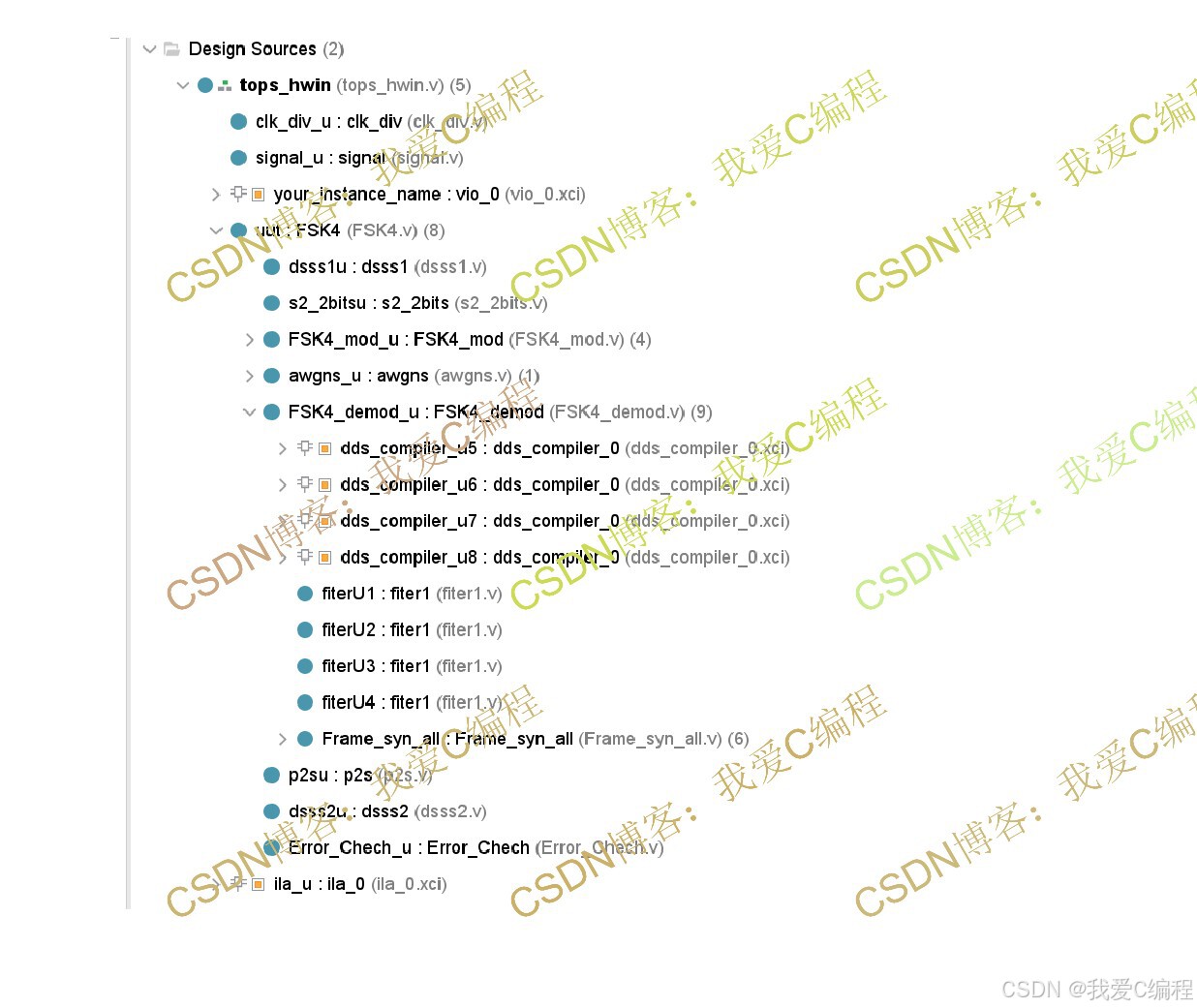

4.Verilog核心接口
5.开发板使用说明和如何移植不同的开发板
注意：硬件片内测试是指发射接收均在一个板子内完成。

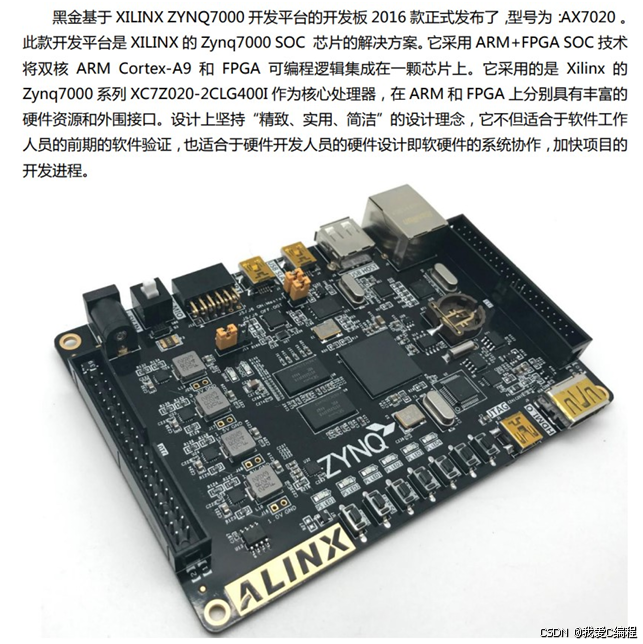

在本课题中，使用的开发板是：
如果你的开发板和我的不一样，可以参考代码包中的程序移植方法进行移植：
6.参考文献
