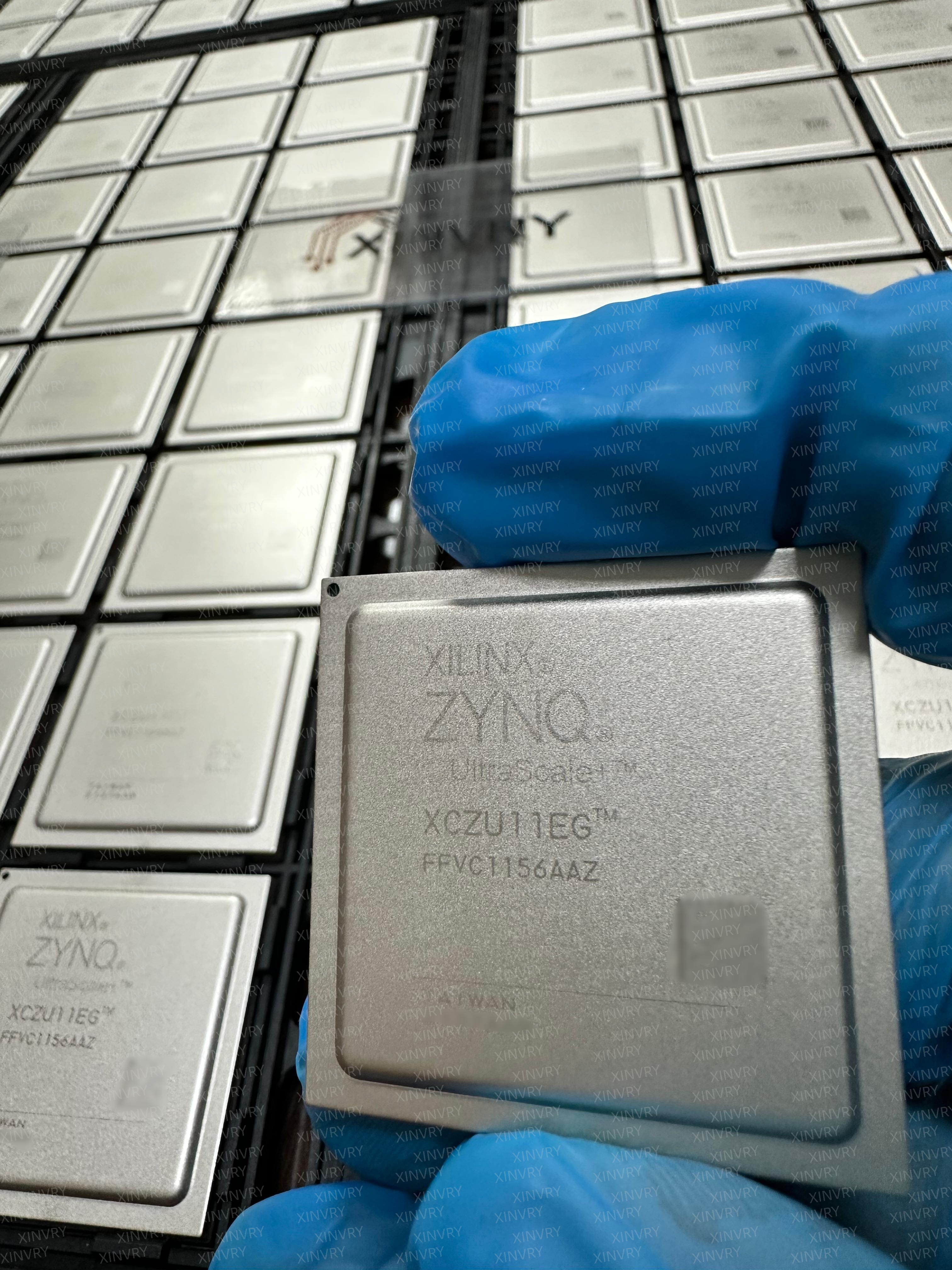

XCZU11EG-2FFVC1156I 是 AMD（赛灵思Xilinx）Zynq UltraScale+ MPSoC 家族里一颗偏高性能的异构 SoC，属于 EG 规格。它把 四核 Arm Cortex-A53 应用处理器、双核 Cortex-R5F 实时处理器、Arm Mali-400 MP2 GPU 和一块可编程逻辑 FPGA 逻辑 fabric 集成在同一颗芯片里，目标就是把"处理器 + FPGA + 图形/视频/高速接口"放到一个器件里统一协同工作。
ZU11EG 表示 Zynq UltraScale+ 系列、EG 变体；-2 是 速度等级；FFVC1156 是 封装；最后的 I 表示 工业温度等级。XCZU11EG 支持 -3E / -2E / -2I / -1E / -1I 等组合， F 代表 1.0 mm ball pitch 的 flip-chip 封装。
这颗器件的处理器系统是它最重要的特点之一。EG 系列采用 Quad Arm Cortex-A53 作为应用处理器，最高可到 1.5 GHz；同时带 Dual Arm Cortex-R5F 实时处理器，最高可到 600 MHz；并集成 Arm Mali-400 MP2，最高可到 667 MHz。这意味着它既能跑 Linux/复杂应用软件，也能把实时控制、确定性任务和图形显示分开处理，适合"上层跑系统、底层做实时、FPGA 做加速"的分层架构。
在可编程逻辑资源上，XCZU11EG 属于 EG 家族里的中高配，ZU11EG 资源是：653K System Logic Cells、52.7 Mb Total RAM、2,928 DSP Slices、32 个 16.3 Gb/s 收发器，以及 16 个 32.75 Gb/s 收发器，最大 I/O 引脚数为 512。这些数字说明它不仅能做普通逻辑控制，更适合做中等到较高规模的数据通路、数字前端、协议桥接、信号处理和多接口聚合。
如果从"资源类型"来理解，它的 FPGA 部分不是只靠 LUT 堆逻辑，而是同时拥有较强的 DSP 和片上存储层级。AMD 对 Zynq UltraScale+ 平台的说明强调，器件内部有 LUTRAM、Block RAM、UltraRAM、L3 Cache 等多层存储资源，用来降低访问延迟并支持加速器/协处理器高效工作；官方还特别提到，这种架构有利于功能隔离和安全关键应用。
如果把它放到应用场景里，这颗芯片最适合的不是"单纯做 FPGA 逻辑"，而是做 CPU + FPGA 协同计算：例如工业网关、视觉前处理、通信基带周边处理、协议转换、运动控制、边缘计算节点、数据采集卡、嵌入式 AI 前处理等。A53 负责系统软件和应用层，R5F 负责实时控制，PL 负责并行加速，这种分工是 Zynq UltraScale+ EG 的核心价值。
Zynq UltraScale+ MPSoC 家族11EG系列选型：
XCZU11EG-3FFVC1156E
XCZU11EG-2FFVF1517I
XCZU11EG-2FFVF1517E
XCZU11EG-2FFVC1760I
XCZU11EG-2FFVC1760E
XCZU11EG-2FFVC1156I
XCZU11EG-2FFVC1156E
XCZU11EG-2FFVB1517I
XCZU11EG-2FFVB1517E
XCZU11EG-1FFVF1517I
XCZU11EG-1FFVF1517E
XCZU11EG-1FFVC1760I
XCZU11EG-1FFVC1760E
XCZU11EG-1FFVC1156I
XCZU11EG-1FFVC1156E
XCZU11EG-1FFVB1517I
XCZU11EG-1FFVB1517E
