WebGL学习-夹角的归一化

代码功能解析

这段 GLSL 片元着色器代码的核心功能是：根据像素在 UV 坐标系中的位置，计算该像素相对于中心点的角度，并将角度值映射到 [0,1] 范围，最终用这个值作为灰度色值渲染像素，呈现出从中心点向外辐射的角度渐变效果（类似雷达图的角度色标）。

逐行详细解释

glsl 复制代码

// 兼容 OpenGL ES 环境，指定浮点数精度为中等精度（移动设备常用）
#ifdef GL_ES
precision mediump float;
#endif

// 从顶点着色器传入的 UV 坐标（范围通常是 [0,1]）
varying vec2 vUv;

void main(){
    // 将 UV 坐标原点从左下角（0,0）移到画布中心（0.5,0.5），此时 p 的范围是 [-0.5, 0.5]
    vec2 p = vUv - 0.5;
    // 定义圆周率常量
    float PI = 3.1415926;

    // 计算像素相对于中心点的角度（atan(y,x) 返回范围是 [-π, π]）
    float a = atan(p.y, p.x);
    // 将角度从 [-π, π] 归一化到 [0,1] 范围（GLSL 颜色值要求在 0-1 之间）
    float t = (a + PI) / (2.0 * PI);

    // 将归一化后的角度值作为 RGB 通道值（灰度），Alpha 通道为 1（不透明）
    gl_FragColor = vec4(vec3(t), 1.0);
}

关键逻辑说明

UV 坐标转换 ：vUv 是纹理坐标，默认原点在左下角（0,0），vUv - 0.5 后原点移到画布中心，p 的 x/y 分别表示像素相对于中心点的水平/垂直偏移。
角度计算 ：atan(p.y, p.x) 是 GLSL 中求反正切的函数（注意参数顺序是 y 在前、x 在后），返回值范围是 -π（左）到 π（右），对应顺时针/逆时针方向的角度。
归一化 ：(a + PI) 将角度范围从 [-π, π] 平移到 [0, 2π]，再除以 2π 得到 [0,1] 的归一化值，刚好匹配 GLSL 颜色通道的取值范围。

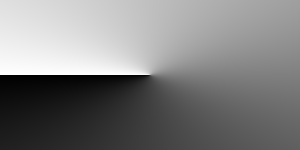

效果预览

画布中心点（0.5,0.5）是角度计算的原点；
正右方（x 轴正方向）像素的角度为 0，对应色值 t=0（黑色）；
正上方（y 轴正方向）像素的角度为 π/2，对应色值 t=0.25（深灰色）；
正左方（x 轴负方向）像素的角度为 π，对应色值 t=0.5（中灰色）；
正下方（y 轴负方向）像素的角度为 -π/2，对应色值 t=0.75（浅灰色）；
回到正右方完成一圈，色值回到 0，形成连续的角度渐变。

扩展优化建议

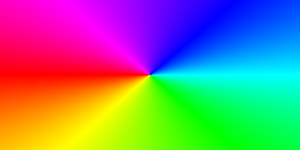

如果想让效果更直观（比如彩色角度渐变），可以将归一化的 t 映射到 HSV 颜色空间再转 RGB：

glsl 复制代码

#ifdef GL_ES
precision mediump float;
#endif

varying vec2 vUv;

// HSV 转 RGB 辅助函数（GLSL 无内置，需自定义）
vec3 hsv2rgb(vec3 c) {
    vec4 K = vec4(1.0, 2.0/3.0, 1.0/3.0, 3.0);
    vec3 p = abs(fract(c.xxx + K.xyz) * 6.0 - K.www);
    return c.z * mix(K.xxx, clamp(p - K.xxx, 0.0, 1.0), c.y);
}

void main(){
    vec2 p = vUv - 0.5;
    float PI = 3.1415926;
    float a = atan(p.y, p.x);
    float t = (a + PI) / (2.0 * PI);

    // 用角度 t 作为色相（H），饱和度 1，明度 1，转 RGB 彩色
    vec3 color = hsv2rgb(vec3(t, 1.0, 1.0));
    gl_FragColor = vec4(color, 1.0);
}

总结

核心逻辑：通过 atan(p.y, p.x) 计算像素相对中心点的角度，再将 [-π, π] 的角度归一化为 [0,1] 的颜色值；
坐标转换：vUv - 0.5 是将计算原点移到画布中心的关键步骤；
颜色映射：归一化后的角度值可直接作为灰度色值，也可映射到色相实现彩色角度渐变。

扩展基础知识

我纯用大白话讲清楚「夹角」的数学核心概念，不带任何编程相关的内容，保证好理解：

一、夹角的基础定义

简单说，夹角就是平面上两条相交的直线（或向量）之间形成的角 ，咱们平时说的"角"其实大多都是夹角。

比如你张开两根手指，手指之间的那个"开口大小"就是夹角；钟表上时针和分针撞在一起，俩指针之间的角也是夹角。

数学里规定，夹角的取值范围最小是0°（两条线完全重合），最大是180°（两条线成一条直线）。

二、平面直角坐标系里的夹角（重点）

咱们平时用的坐标系（横是x轴、竖是y轴）里，最常用的夹角是「向量与x轴正方向的夹角」：

先画一个向量（可以理解成"带方向的线段"），比如从坐标原点出发，指向点(3,4)的线段就是一个向量；
这个向量和x轴正方向（也就是水平朝右的方向）之间形成的角，就是这个向量的"方向夹角"；
这个夹角能精准描述向量的方向：比如指向正右方的向量，夹角是0°；正上方是90°；正左方是180°；正下方是270°（也可以记成-90°，本质一样）。

三、有符号夹角 vs 无符号夹角

无符号夹角：只看"开口大小"，不管方向，范围0°~180°（比如正上方90°、正下方90°，只算大小）；
有符号夹角 ：既看大小，也看旋转方向------数学里默认「逆时针旋转」出来的夹角算"正的"，「顺时针旋转」算"负的"。
比如：从x轴正方向逆时针转到正上方，夹角是+90°；顺时针转到正下方，夹角是-90°（也能写成270°，只是计数方式不同）。
有符号夹角的范围通常是-180°~180°，能更精准地描述向量在坐标系里的具体方向。

四、夹角的计算（核心公式）

如果知道向量的坐标(x,y)（比如从原点指向(x,y)），想算它和x轴正方向的夹角θ，核心公式是：
tanθ = y/x（正切值等于纵坐标除以横坐标）

反过来算夹角就是 θ = arctan(y/x)（反正切运算）。

不过普通的arctan只能算-90°_{90°的角，所以数学里有"四象限反正切"（专门的计算方法），能算出-180°}180°的完整夹角，不管向量在哪个象限都能精准算出来。

总结

夹角本质是两条相交线/向量之间的"开口大小"，基础范围0°~180°；
坐标系里常用「向量与x轴正方向的夹角」描述方向，分有符号（-180°_{180°）和无符号（0°}180°）两种；
已知向量坐标(x,y)时，用tanθ=y/x可计算夹角，四象限反正切能精准确定任意方向的夹角。
