基于i.MX6ULL平台的智能网关系统开发

1.项目概述

1.1 项目背景

随着物联网技术的快速发展，智能网关作为物联网系统的核心枢纽，承担着设备连接、协议转换、数据转发等重要职责。本项目基于 Qt 5.12.9 开发了一款运行在 i.MX6ULL ARM 开发板上的智能网关控制系统，实现对智能门锁、摄像头、传感器等多种物联网设备的统一管理与远程控制。

1.2 项目功能

功能模块	描述	通信方式
UDP通信网关	接收远程JSON命令，控制设备	UDP
MQTT通信	订阅/发布模式的消息通信	MQTT
语音控制	SU-03T语音模块，语音命令控制	UART
指纹识别	ATK-MO301指纹模块，录入/验证/删除	UART
摄像头管理	OV5640预览、拍照、录像、人脸检测	V4L2
温湿度检测	SHT31传感器数据采集	I2C
设备控制	门锁开关、传感器查询	UART
音频录制	PCM录音，保存为WAV格式	ALSA

1.3 硬件平台

处理器: i.MX6ULL (ARM Cortex-A7, 528MHz)

内存: 512MB DDR3

存储: 8GB eMMC / TF卡

显示: 800x480 LCD

系统: Linux 4.1.15 (NXP)

Qt版本: 5.12.9

二、系统架构设计

2.1 分层架构

本项目采用经典的分层架构设计，从上到下分为四层：

| 应用层 (Application Layer) | LoginWidget（登录界面）MainWindow （网关主界面）GatewayWidget（UDP网关配置界面）MqttWidget（MQTT通信界面）VoiceWidget（语音配置界面）FingerprintWidget（指纹配置界面）CameraWidget（摄像头界面）等 |
| 协议层 (Protocol Layer) | QtIntelligentGateway（入队/出队协议数据）QtSmartDeviceNet（解析/封装协议数据）QtMqtt（进行MQTT通信）等 |
| 驱动层 (Driver Layer) | QtUart（初始化串口）QtAudio（初始化PCM语音设备）QtFingerprint（解析/封装指纹设备原始数据）QtDeviceManager（设备管理类）CameraThread（摄像头数据处理线程）VideoRecorder（录制视频线程）FaceDetect（人脸检测线程）等 |

硬件层 (Hardware Layer)	SU-03T │ R306 │ OV5640 │ SHT31 │门锁/传感器

2.2 项目目录结构

intelligent_gateway/

├── main.cpp # 程序入口

├── mainwindow.h/cpp # 主窗口，页面切换管理

├── loginwidget.h/cpp # 登录页面

├── gatewaywidget.h/cpp # UDP网关配置页面

├── mqttwidget.h/cpp # MQTT通信页面

├── voicewidget.h/cpp # 语音控制页面

├── fingerprintwidget.h/cpp # 指纹识别页面

├── camerawidget.h/cpp # 摄像头页面

├── devicewidget.h/cpp # 设备控制页面

├── audiowidget.h/cpp # 音频录制页面

├── sht31widget.h/cpp # 温湿度检测页面

├── numerickeyboard.h/cpp # 数字键盘组件

├── englishkeyboard.h/cpp # 英文键盘组件

├── src/ # 底层驱动和协议

│ ├── qt_uart.h/cpp # 串口通信封装

│ ├── qt_audio.h/cpp # 音频处理

│ ├── qt_fingerprint.h/cpp # 指纹模块协议

│ ├── qt_smart_device_net.h/cpp # JSON设备通信协议

│ ├── qt_device_manager.h/cpp # 设备管理器

│ ├── qt_intelligent_gateway.h/cpp # 网关核心

│ ├── qt_udp_communication.h/cpp # UDP通信

│ ├── qt_mqtt.h/cpp # MQTT客户端封装

│ └── qt_camera/ # 摄像头模块

│ ├── camerathread.h/cpp # 采集线程

│ ├── v4l2_camera.h/cpp # V4L2驱动封装

│ ├── videorecorder.h/cpp # 视频录制

│ ├── facedetect.h/cpp # 人脸检测

│ ├── facedetectworker.h/cpp # 检测工作线程

│ └── albumwindow.h/cpp # 相册窗口

└── mqtt_lib_5.12.9/ # MQTT库

三、核心模块实现

3.1主程序入口（main.cpp）

cpp 复制代码

int main(int argc, char *argv[])
{
    QApplication app(argc, argv);

    // 设置应用信息
    QCoreApplication::setApplicationName("Intelligent Gateway Control System");
    QCoreApplication::setApplicationVersion("1.0");

    // 创建登录窗口和主窗口
    LoginWidget loginWidget;
    MainWindow window;
    window.hide();

    // 登录成功信号连接
    QObject::connect(&loginWidget, &LoginWidget::loginSuccess, [&]() {
        window.show();
        loginWidget.hide();
    });

    // 注销信号连接
    QObject::connect(&window, &MainWindow::logoutRequested, [&]() {
        loginWidget.show();
    });

    loginWidget.show();
    return app.exec();
}

**架构解析：**

使用 `LoginWidget` 作为启动页面，支持指纹和密码两种登录方式
登录成功后显示主窗口，注销后返回登录页面
使用 Qt 5 的 Lambda 表达式连接信号槽，代码简洁

3.2 UDP通信网关实现

UDP 通信是本项目的核心模块之一，负责接收远程控制命令。

3.2.1QtUdpCommunication 类

cpp 复制代码

class QtUdpCommunication : public QObject
{
    Q_OBJECT
public:
    explicit QtUdpCommunication(const QString &localIp, quint16 localPort, QObject *parent = nullptr);
    ~QtUdpCommunication();

    bool start();                              // 启动UDP监听
    void stop();                              // 停止UDP监听
    qint64 sendData(const QByteArray &data, const QString &targetIp, quint16 targetPort);

signals:
    void dataReceived(const QByteArray &data, const QString &senderIp, quint16 senderPort);
    void errorOccurred(const QString &error);

private slots:
    void processPendingDatagrams();           // 处理数据报

private:
    QUdpSocket *udpSocket;                    // UDP套接字
    QString localIp;
    quint16 localPort;
    bool isRunning;
};
```

3.2.2 QtIntelligentGateway 类

cpp 复制代码

struct QtCommunicationPacket
{
    QByteArray data;
    QString sourceIp;
    quint16 sourcePort;
};

class QtIntelligentGateway : public QObject
{
    Q_OBJECT
public:
    explicit QtIntelligentGateway(const QString &localIp, quint16 localPort, ...);
    bool start();
    void stop();

signals:
    void udpDataReceived(const QtCommunicationPacket &packet);
    void dataProcessed(const QString &result);
    void errorOccurred(const QString &error);

private:
    // 通信队列（被多线程访问，需要保护）
    QQueue<QtCommunicationPacket> communicationQueue;
    QMutex mutex;
    QWaitCondition waitCondition;
    bool pauseDataProcess;
    bool stopRequested;

    // 工作线程
    QThread *udpThread;
    QThread *gatewayThread;
    GatewayWorker *worker;
};

3.2.3 生产者消费者模式实现

cpp 复制代码

// GatewayWorker 处理函数
void GatewayWorker::processLoop()
{
    emit started();

    while (!*stopFlag) {
        QMutexLocker locker(mutex);

        // 等待数据或停止请求（使用超时以便检查 stopFlag）
        while (!*stopFlag && (*pauseFlag || queue->isEmpty())) {
            waitCond->wait(mutex, 100);
        }

        if (*stopFlag) break;
        if (queue->isEmpty()) continue;

        // 取出数据
        QtCommunicationPacket packet = queue->dequeue();
        locker.unlock();

        // 处理数据
        QString jsonStr = QString::fromUtf8(packet.data);
        QtSmartDeviceNet protocol = QtSmartDeviceNet::generateNetProtocolFromJsonString(jsonStr);

        QString operation = protocol.getReqOperation();
        QString command = protocol.getReqCommand();

        emit dataProcessed(QString("Processed: %1 - %2").arg(operation).arg(command));
    }
}

**生产者线程**（UDP 接收）调用 `enqueueCommunicationPacket()` 将数据放入队列。

**消费者线程**（GatewayWorker）从队列取出数据进行协议解析。

**线程同步机制：**

`QMutex` 保护共享队列
`QWaitCondition` 实现等待/通知机制
`pauseFlag` 控制暂停/恢复处理

3.3 MQTT 客户端实现

3.3.1 QtMqtt 类封装

cpp 复制代码

// qt_mqtt.h
class QtMqtt : public QObject
{
    Q_OBJECT
public:
    explicit QtMqtt(QObject *parent = nullptr);
    ~QtMqtt();

    void setHostname(const QString &hostname);
    void setPort(quint16 port);
    void setUsername(const QString &username);
    void setPassword(const QString &password);
    bool connectToHost();
    void disconnectFromHost();
    bool subscribe(const QString &topic, quint8 qos = 1);
    bool unsubscribe(const QString &topic);
    bool publish(const QString &topic, const QByteArray &message, quint8 qos = 1);

signals:
    void mqttConnected();
    void mqttDisconnected();
    void messageReceived(const QString &topic, const QByteArray &message);
    void errorOccurred(const QString &error);

private slots:
    void onClientConnected();
    void onMessageReceived(const QByteArray &message, const QMqttTopicName &topic);

private:
    QMqttClient *client;           // MQTT客户端
    QMap<QString, QMqttSubscription*> m_subscriptions;  // 订阅关系
};

3.3.2 MQTT 连接与订阅

cpp 复制代码

bool QtMqtt::connectToHost()
{
    client = new QMqttClient(this);
    client->setHostname(m_hostname);
    client->setPort(m_port);
    client->setUsername(m_username);
    client->setPassword(m_password);
    client->setProtocolVersion(QMqttClient::MQTT_3_1_1);

    connect(client, &QMqttClient::connected, this, &QtMqtt::onClientConnected);
    connect(client, &QMqttClient::messageReceived, this, &QtMqtt::onMessageReceived);

    client->connectToHost();
    return true;
}

bool QtMqtt::subscribe(const QString &topic, quint8 qos)
{
    auto sub = client->subscribe(topic, qos);
    if (sub) {
        m_subscriptions[topic] = sub;
        return true;
    }
    return false;
}

3.4 串口通信实现

3.4.1 QtUart 类

cpp 复制代码

// qt_uart.h
class QtUart : public QObject
{
    Q_OBJECT
public:
    explicit QtUart(const QString &deviceName, uint32_t baudRate = 115200, QObject *parent = nullptr);
    ~QtUart();

    int readData(char *buffer, int size);           // 读取数据
    int writeData(const char *buffer, int size);    // 写入数据
    bool receiveFixsizeData(char *buffer, int size); // 阻塞读取固定长度
    bool isOpen() const;
    void close();

    static QList<QSerialPortInfo> availablePorts(); // 获取可用串口

private:
    bool init(uint32_t baudRate);
    QSerialPort::BaudRate toQtBaudRate(uint32_t baudRate) const;

    QSerialPort *serialPort;
    uint32_t baudRate;
};

3.4.2 阻塞读取实现

cpp 复制代码

bool QtUart::receiveFixsizeData(char *buffer, int size)
{
    int bytesRead = 0;
    QElapsedTimer timer;
    timer.start();

    while (bytesRead < size) {
        // 超时检查（默认3秒）
        if (timer.hasExpired(3000)) {
            return false;
        }

        // 等待数据到达
        if (serialPort->waitForReadyRead(100)) {
            qint64 num = serialPort->read(buffer + bytesRead, size - bytesRead);
            if (num > 0) {
                bytesRead += num;
            }
        }
    }

    return bytesRead == size;
}

3.5 指纹模块协议实现

3.5.1 指纹协议包结构

cpp 复制代码

// qt_fingerprint.h
struct FingerPrintPacket
{
    uint16_t packageHead = 0xEF01;      // 包头
    uint32_t chipAddr = 0xFFFFFFFF;     // 芯片地址
    PackageId packageFlag;               // 包标识
    uint16_t packageLength;             // 包长度
    QVector<uint8_t> payload;           // 数据载荷
    uint16_t checkSum;                  // 校验和

    QByteArray toByteArray() const;
    static FingerPrintPacket fromByteArray(const QByteArray &data);
    uint16_t calculateCheckSum() const;
};

3.5.2 指纹录入流程

cpp 复制代码

bool QtFingerprint::enrollFingerprint(uint16_t pos)
{
    // 1. 采集指纹图像
    if (!captureFingerprintImage()) {
        return false;
    }

    // 2. 生成特征码（第一次）
    if (!generateFingerprintFeatureCode(1)) {
        return false;
    }

    // 3. 再次采集指纹图像
    if (!captureFingerprintImage()) {
        return false;
    }

    // 4. 生成特征码（第二次）
    if (!generateFingerprintFeatureCode(2)) {
        return false;
    }

    // 5. 合成模板
    if (!synthesizeFingerprintTemplate()) {
        return false;
    }

    // 6. 保存模板
    if (!saveTemplate(pos, 1)) {
        return false;
    }

    return true;
}

3.6 V4L2 摄像头驱动

3.6.1 V4L2 核心 API (C 语言)

cpp 复制代码

// v4l2_camera.h
#ifdef __cplusplus
extern "C" {
#endif

int camera_init(const char *device);           // 初始化摄像头
int camera_start_capture(void);               // 开始采集
void camera_stop_capture(void);               // 停止采集
void camera_release(void);                    // 释放资源
int camera_get_width(void);                   // 获取宽度
int camera_get_height(void);                 // 获取高度

typedef void (*frame_callback_t)(unsigned short *frame, int width, int height);
void camera_set_frame_callback(frame_callback_t callback);

#ifdef __cplusplus
}
#endif

3.6.2 CameraThread 工作线程

cpp 复制代码

// camerathread.h
class CameraThread : public QThread
{
    Q_OBJECT
public:
    explicit CameraThread(QObject *parent = nullptr);
    void openCamera(const QString &device);
    void capturePhoto(const QString &fileName);
    void stop();

signals:
    void newFrame(const QImage &frame);

private:
    void run() override {
        // 初始化摄像头
        camera_init(m_device.toUtf8().data());
        camera_start_capture();  // 阻塞直到 stop()
    }

    bool m_isStop;
    QString m_device;
};

3.7 人脸检测实现

3.7.1 FaceDetect 单例类

cpp 复制代码

// facedetect.h
class FaceDetect : public QObject
{
    Q_OBJECT
public:
    static FaceDetect* instance();
    bool initialize();
    QVector<FaceResult> detect(const QImage &image);
    QVector<FaceResult> detectRGB16(unsigned short *data, int width, int height);

signals:
    void detectionFinished(const QVector<FaceResult> &faces);

private:
    FaceDetect();  // 私有构造函数
    static FaceDetect* m_instance;

    unsigned char *m_grayBuffer;   // BGR图像缓冲区
    unsigned char *m_resultBuffer; // 检测结果缓冲区
    int m_bufferSize;
};

3.7.2 RGB565 转 BGR

cpp 复制代码

QVector<FaceResult> FaceDetect::detectRGB16(unsigned short *data, int width, int height)
{
    // RGB565 -> BGR 转换
    // RGB565: R(5bit) G(6bit) B(5bit) -> RGB888: R(8bit) G(8bit) B(8bit)
    for (int i = 0; i < width * height; i++) {
        unsigned short rgb565 = data[i];

        // 提取 RGB565 各分量
        unsigned char r = (rgb565 >> 11) & 0x1F;
        unsigned char g = (rgb565 >> 5) & 0x3F;
        unsigned char b = rgb565 & 0x1F;

        // 扩展到 8 位
        r = (r << 3) | (r >> 2);
        g = (g << 2) | (g >> 4);
        b = (b << 3) | (b >> 2);

        // 存入 BGR 缓冲区（libfacedetect 需要 BGR 格式）
        m_grayBuffer[i * 3] = b;
        m_grayBuffer[i * 3 + 1] = g;
        m_grayBuffer[i * 3 + 2] = r;
    }

    // 调用 libfacedetection 进行检测
    // ...
}

3.8 SHT31 温湿度传感器

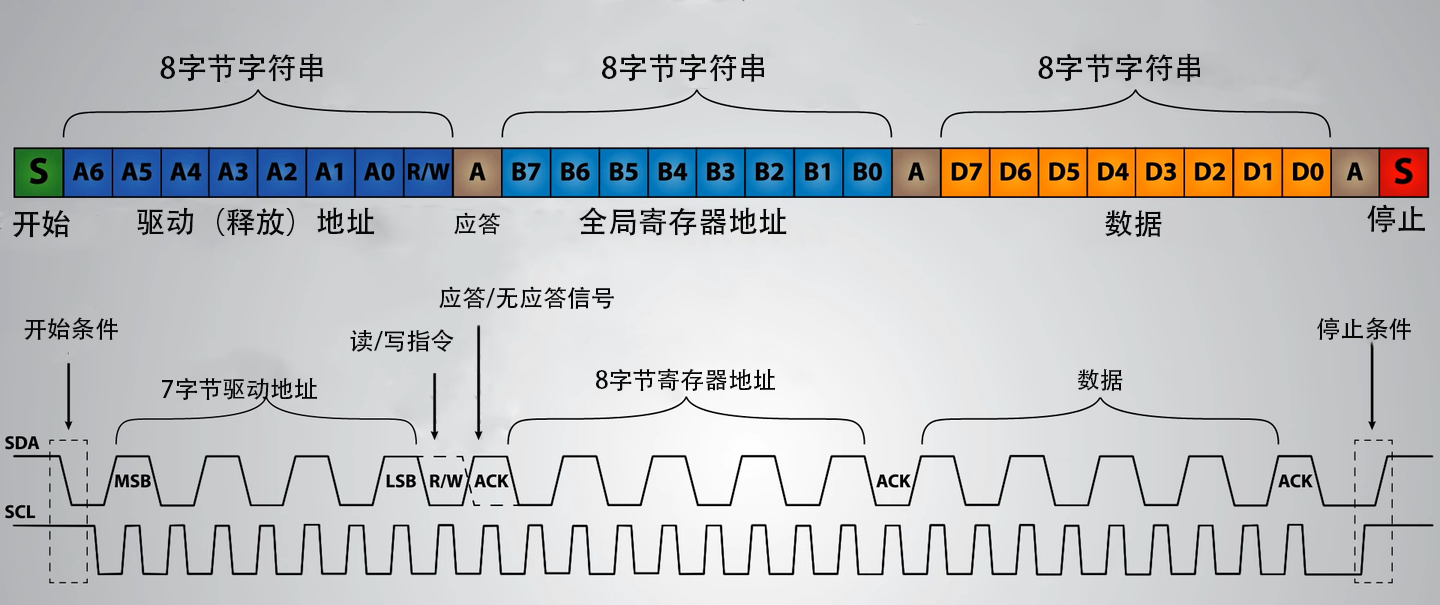

3.8.1 I2C 工作线程

cpp 复制代码

// sht31widget.h
class Sht31Worker : public QThread
{
    Q_OBJECT
public:
    explicit Sht31Worker(QObject *parent = nullptr);
    ~Sht31Worker();

public slots:
    void requestRead();  // 请求读取数据

signals:
    void opened();
    void initOk();
    void error(const QString &msg);
    void dataReady(float temperature, float humidity);

private:
    void run() override;
    int sendCmd(uint16_t cmd);
    int i2cWrite(uint8_t addr, const uint8_t *data, int len);
    int i2cRead(uint8_t *recv, int len);
    uint8_t crc8(uint8_t *data, uint8_t len);

    int m_fd;            // I2C设备文件描述符
    bool m_quit;
    bool m_requestRead;
    QMutex m_mutex;
};

3.8.2 CRC8 校验

cpp 复制代码

uint8_t Sht31Worker::crc8(uint8_t *data, uint8_t len)
{
    uint8_t crc = 0xFF;  // 初始值

    for (int i = 0; i < len; i++) {
        crc ^= data[i];
        for (int j = 8; j > 0; j--) {
            if (crc & 0x80) {
                crc = (crc << 1) ^ 0x31;  // 多项式
            } else {
                crc <<= 1;
            }
        }
    }

    return crc;
}

四、关键知识点解析

4.1 Qt 信号槽机制

Qt 信号槽是 Qt 框架的核心特性，实现了对象间的松耦合通信。

4.1.1 信号槽连接方式

cpp 复制代码

// 1. Qt::AutoConnection（默认）
connect(sender, &Sender::signal, receiver, &Receiver::slot);
// 同一线程用 DirectConnection，不同线程用 QueuedConnection

// 2. Qt::DirectConnection - 发送者线程直接调用槽
connect(sender, &Sender::signal, receiver, &Receiver::slot, Qt::DirectConnection);

// 3. Qt::QueuedConnection - 接收者线程事件循环处理
connect(sender, &Sender::signal, receiver, &Receiver::slot, Qt::QueuedConnection);

// 4. Qt::BlockingQueuedConnection - 发送者阻塞等待
connect(sender, &Sender::signal, receiver, &Receiver::slot, Qt::BlockingQueuedConnection);

4.1.2 跨线程信号槽实例

cpp 复制代码

// UDP 数据接收（GatewayWidget 中）
qRegisterMetaType<QtCommunicationPacket>();  // 注册元类型

connect(gateway, &QtIntelligentGateway::udpDataReceived,
        this, [this](const QtCommunicationPacket &packet) {
            // 在主线程中安全更新 UI
            appendLog("收到UDP数据：" + QString::fromUtf8(packet.data));
        }, Qt::QueuedConnection);  // 确保在主线程执行

4.2 QThread 多线程编程

4.2.1 继承 QThread 方式

cpp 复制代码

class CameraThread : public QThread
{
    Q_OBJECT
protected:
    void run() override {
        // 在新线程中执行
        camera_init(device);
        camera_start_capture();
    }
};

4.2.2 QObject + moveToThread 方式

cpp 复制代码

// 创建工作对象和工作线程
QThread *workerThread = new QThread(this);
GatewayWorker *worker = new GatewayWorker();
worker->moveToThread(workerThread);

// 连接信号槽
connect(workerThread, &QThread::started, worker, &GatewayWorker::processLoop);
connect(workerThread, &QThread::finished, worker, &QObject::deleteLater);

// 启动线程
workerThread->start();

4.3 线程同步机制

4.3.1 QMutex 互斥锁

cpp 复制代码

QMutex mutex;

void safeFunction()
{
    QMutexLocker locker(&mutex);  // RAII 风格，自动解锁
    // 临界区代码
}

4.3.2 QWaitCondition 条件变量

cpp 复制代码

// 生产者
void Producer::produce()
{
    mutex.lock();
    queue.enqueue(data);
    cond.wakeOne();  // 唤醒一个等待线程
    mutex.unlock();
}

// 消费者
void Consumer::consume()
{
    mutex.lock();
    while (queue.isEmpty()) {
        cond.wait(&mutex);  // 等待条件
    }
    Data data = queue.dequeue();
    mutex.unlock();
}

4.4 JSON 协议解析

cpp 复制代码

// 解析 JSON
QJsonParseError parseError;
QJsonDocument doc = QJsonDocument::fromJson(jsonStr.toUtf8(), &parseError);

if (parseError.error == QJsonParseError::NoError && doc.isObject()) {
    QJsonObject obj = doc.object();
    QString cmd = obj.value("cmd").toString();

    if (cmd == "open_camera") {
        emit jsonCameraOpen();
    } else if (cmd == "close_camera") {
        emit jsonCameraClose();
    }
}

// 生成 JSON
QJsonObject obj;
obj["operation"] = "control";
obj["command"] = "open";
obj["device"] = QJsonObject{{"device_type", "01"}, {"device_num", "01"}};
QByteArray json = QJsonDocument(obj).toJson();

4.5 I2C 通信时序

SHT31温度传感器数据读取流程：

发送起始位
发送设备地址（写模式 0x88）
发送命令 0x2130（启动测量）
等待测量完成（约 15ms）
发送起始位
发送设备地址（读模式 0x89）
读取 6 字节数据 + CRC
发送停止位

4.6 V4L2 工作流程

打开设备 open("/dev/video1")
查询能力 VIDIOC_QUERYCAP
设置格式 VIDIOC_S_FMT
请求缓冲区 VIDIOC_REQBUFS
映射内存 mmap()
启动采集 VIDIOC_STREAMON
读取帧 VIDIOC_DQBUF / VIDIOC_QBUF
停止采集 VIDIOC_STREAMOFF
释放资源 munmap() / close()

五、遇到的问题与解决方案

5.1 MQTT库和QT库、交叉编译链的版本不兼容

在做项目的过程中遇到了一个很恶心的问题，我想在项目中添加MQTT模块，但由于我的QT库是5.12.9版本，官方没有在QT安装程序中添加MQTT模块，需要我主动在外部链接MQTT库，所以我就在github上去找了对应版本的MQTT库，但是当我找到了对应版本的库然后去交叉编译时，又会报一大堆错，排查原因发现是我的编译链版本又太低了（4.15版本），没有办法，只能再去官方找高版本的编译链工具（11.3版本），再回来编译发现可以正常编译通过了，但是并没有结束，由于项目必须都使用统一版本的交叉编译链进行编译，所以当我使用高版本的编译链再去编译我的项目时，发现又又报一大堆错，排查原因发现是我的编译链版本太高了（崩溃o(≧口≦)o），后来经过漫长的试错，编译链没有一个可以正常同时编译成功，但是我在尝试将MQTT库版本进行降低（5.0.0），发现最开始的编译链居然可以正常编译成功了！接着编译项目也是成功，最后也是将mqtt库移植到了开发板，后面的调试倒是顺利，问题解决！

5.2 设备树管脚冲突

在项目中做摄像头开发的时候，始终会有一个问题，只要摄像头在qt程序下运行时就会在终端打印timeout when wait for sof且显示屏全黑，经过多轮调试后，怀疑是qt程序运行对摄像头的一些底层配置进行了修改，于是我开始在驱动层查找问题，在花费几天时间后，终于在设备树中找到了问题所在，由于网络上的大部分iMX6ULL开发资源都是基于正点原子的内核源码，但我使用的是恩智浦公司的内核，同时在早期触摸屏开发中移植了正点原子的触摸屏驱动，导致在我的设备树下有一个区别于正点原子设备树的电阻屏驱动被加载，且正好和我的OV5640摄像头的电源和复位管脚冲突，在将电阻屏驱动禁止后，最后实现了在qt程序下显示OV5640摄像头画面了

5.3 人脸检测失败问题

做摄像头开发的时候，想添加个人脸检测的功能，原本想使用opencv库来实现，但由于opencv库体量太大，功能繁杂，且在运行时会出现摄像头画面卡顿问题伴随摄像头设备发烫严重，后来就放弃使用opencv库了，转而在github找了一个体量更小、功能单一的libfacedetection人脸检测库，原理是基于CNN对一帧图像数据进行人脸检测；在摄像头单独开发测试中，人脸检测功能可以正常实现，但当我把摄像头代码集成进项目时，就发现人脸检测无法实现了，对比集成前的代码，我只做了俩件事情，其一就是将人脸检测的图像获取从在原始图像帧缓冲区获取改变为保存成Qimage对象然后获取，其二就是根据需项目求对摄像头显示在界面的画面大小从原来的640*480修改为480*272；后来经过排查原因发现问题所在，由于我集成前的代码获取的每一帧图像数据都是640*480大小，对人脸的检测精度很高，但集成后的代码获取的图像数据是被等比缩小为480*272的，对人脸的检测精度大幅降低，但在阳光充足或者周围杂物较少时也是可以正常检测的，最后我将获取的Qimage图像先进行人脸检测再进行等比缩小显示到界面上，问题就解决了

5.4 拍照后相册图片显示花屏

再摄像头开发流程中拍照的实现是使用Qimage指针指向当前framebuffer缓冲区中的一帧图像数据，然后创建Qimage对象对该数据进行拷贝保存，但此时要注意，一定要是深拷贝，将该图像数据完整复制一份进行保存，浅拷贝只会复制当前framebuffer的地址，图像数据会随着摄像头时刻传输数据而变化，进而导致保存在相册中的照片会花屏，缺失

//浅拷贝

QImage image((uchar*)screen_base, 640, 480, 800*2, QImage::Format_RGB16);

QImage copied = image; //只复制了指针，数据共享framebuffer缓冲区

// 深拷贝

QImage image((uchar*)screen_base, 640, 480, 800*2, QImage::Format_RGB16);

QImage copiedImage = image.copy(); // 单独复制的数据

5.5 温湿度传感器I2C通信异常问题

在调试 SHT31 温湿度传感器 I2C 驱动通信时，遇到过设备应答失败、数据读取异常的问题。根源是I2C 时序的等待延时配置不合理，I2C 读写的起始信号、应答信号、寄存器读写操作，都需要满足外设手册规定的时序建立与保持时间。

初期延时参数过短，芯片来不及响应，导致通信握手失败；我的调试方案是：先适当放大时序延时，保证 I2C 设备握手、指令收发稳定，确保基础通信功能调通；再逐步精简、压缩冗余延时，在保证通信稳定可靠的前提下，优化驱动执行效率，兼顾系统实时性。

最终通过时序参数的精细化调整，解决了 I2C 通信不稳定的问题，同时让驱动运行效率满足项目要求。

5.6 UI 卡顿或无响应

在集成摄像头预览和人脸检测功能时，我遇到了UI 严重卡顿的问题：摄像头预览画面掉帧、界面按钮点击无响应，甚至出现界面冻结。

我从 Qt 线程机制入手排查，定位了三个核心原因：

人脸检测是耗时操作 （单帧处理 100-300ms），直接放在Qt 主线程执行，阻塞了 UI 渲染和事件响应；
摄像头与检测模块的跨线程信号槽，没有使用正确的连接方式；
部分帧处理的阻塞操作，进一步占用了主线程资源。

我的解决方案严格遵循 Qt 线程开发规范：

线程解耦 ：把耗时的人脸检测逻辑，从主线程剥离到独立工作线程运行，让主线程只负责界面显示和按钮交互，从根源避免阻塞；
规范跨线程通信 ：跨线程信号槽强制使用Qt::QueuedConnection队列连接，保证线程安全、数据传输稳定；
优化事件循环：在必要的耗时流程中，合理处理 UI 事件，确保界面随时可以响应用户操作。

优化后，摄像头预览全程流畅，按钮点击即时响应，人脸检测在后台线程稳定运行，彻底解决了嵌入式设备上的 UI 卡顿问题。

七、项目总结

7.1 技术要点回顾

分层架构设计项目采用模块化分层架构进行开发，各业务模块解耦独立，有效降低代码耦合度，提升项目后期维护性与功能拓展性。
生产者消费者模式针对 UDP 网络高频数据接收场景，引入生产者消费者设计模式，合理分流并发数据，避免数据丢失与处理阻塞，保障网络通信稳定性。
Qt 信号槽通信机制依托 Qt 核心信号槽机制，实现模块间低耦合交互；结合跨线程连接规则，保障多线程场景下的数据通信安全。
QThread 多线程开发基于 QThread 实现多线程业务拆分，将摄像头采集、AI 人脸检测、数据运算等耗时任务异步处理，规避主线程阻塞问题。
V4L2 视频驱动开发基于 Linux V4L2 视频子系统完成摄像头驱动适配与帧数据采集，深度贴合嵌入式 Linux 硬件开发场景。
跨平台交叉编译针对 ARM 嵌入式硬件平台，完成 Qt 工程、第三方开源库的交叉编译与环境适配，实现桌面端到嵌入式设备的工程移植部署。

7.2 项目核心亮点

采用单例设计模式统一管理视频录制、人脸检测等独占型硬件资源，避免资源重复申请与冲突占用。
严格区分 UI 主线程与业务工作线程，所有耗时运算、硬件 IO 操作异步化处理，从根源解决嵌入式设备界面卡顿、无响应问题。
自主封装定制化数字键盘 UI 组件，适配嵌入式触摸屏操作场景，提升设备人机交互体验。
完善多线程同步与数据互斥机制，规范跨线程数据访问逻辑，有效防止多线程并发引发的数据竞争、程序崩溃等问题。

7.3 后续优化与改进方向

新增 Web 端配置管理界面，支持设备参数远程配置、状态实时查看，提升设备智能化管理能力。
拓展物联网通信协议，在现有 MQTT、UDP 基础上，兼容 CoAP、LWM2M 等轻量化协议，适配更多物联网接入场景。
增加数据加密传输、设备身份安全认证机制，补齐物联网设备数据安全短板。
持续优化轻量化人脸检测算法逻辑，结合图像分辨率裁剪、算力调度优化，进一步降低 CPU 占用与设备功耗。
