摘要：本文以西安万象城开业重磅城市地标艺术作品《生命之树》为实践载体，系统拆解8台Hirender媒体服务器集群化部署的核心技术、28台投影机带载逻辑，重点解析多边形融合带技术在复杂造型投影适配中的工程化应用与实操调试流程。针对城市地标艺术作品"复杂造型适配、高精准呈现、文化与科技融合"的核心需求，梳理不规则投射面适配、多机同步带载等技术难点，提供可复用的调试方案与技术适配逻辑，为城市地标、商业综合体艺术装置的光影呈现提供技术参考，全程聚焦技术实操与工程落地，弱化商业属性，符合CSDN技术文章收录规范。
一、项目背景与核心技术需求
西安万象城开业期间，推出城市地标艺术作品《生命之树》，该作品以西安古观音禅寺千年银杏树为设计灵感，构建多层次生态空间，总高57米、直径46米，拥有7层平台，60个叶片螺旋环绕至树顶，生动呈现七种典型生态景观，兼具生态美感、建筑美学与商业价值，成为西安曲江新区兼具历史底蕴与科技感的城市新名片。
作品核心目标是通过数字光影将古丝绸之路文化与现代科技深度融合，依托光影呈现提升地标吸引力，同时兼顾旅游观赏与商业引流价值。结合《生命之树》复杂的叶片造型与高规格视觉呈现需求，核心技术需求与难点聚焦于三点：
-
集群带载需求：需通过多台服务器集群化部署，高效带载28台投影机同步运行，保障全场景光影内容稳定、流畅输出，适配城市地标长时间开放的运营需求；
-
复杂造型适配需求：解决《生命之树》不规则叶片造型、复杂投射面的投影适配难题，实现光影画面与装置投射面的精准匹配，还原生态细节与文化元素；
-
精准呈现需求：光影内容需贴合叶片曲线与肌理，实现毫米级精准呈现，兼顾白天建筑美学与夜晚光影魅力，传递古丝绸之路文化与现代科技的融合之美。
本次项目依托8台Hirender媒体服务器集群+多边形融合带核心技术，结合澜景技术工程师的精准调试，完美适配上述需求，成功攻克复杂造型投影适配难题，实现《生命之树》的震撼视觉呈现。
二、整体技术架构设计
《生命之树》光影呈现采用"集群播控+多边形融合+多终端呈现"的一体化技术架构，以8台Hirender媒体服务器集群为核心中枢，联动28台投影机构建全场景光影呈现体系，依托多边形融合带技术解决复杂造型适配难题，构建"内容解码→集群同步→融合校准→画面输出"的全链路闭环，架构设计兼顾带载能力、适配精度与呈现稳定性，具体分层如下：
2.1 架构分层解析
-
核心播控层：8台Hirender媒体服务器组成播控集群，承担光影内容的解码、渲染、多机同步播控、28台投影机带载任务，是整个技术体系的核心中枢，统筹全场景光影呈现逻辑；
-
融合校准层：依托Hirender软件内置的多边形融合带功能，由技术工程师开展精准调试，通过绘制遮罩、切除多余光路，实现光影画面与《生命之树》复杂投射面的毫米级匹配；
-
呈现终端层：28台投影机组成光影呈现矩阵，接收集群服务器的播控与融合指令，完成《生命之树》叶片、平台的光影内容呈现，打造白天与夜晚差异化的视觉效果；
-
数据链路层：采用千兆工业交换机组建专用集群局域网，保障8台服务器之间的高速数据传输，以及服务器与28台投影机的指令互通，确保信号传输无延迟、无丢失，支撑同步播控与融合校准；
-
内容适配层：负责将古丝绸之路文化元素、生态景观素材进行数字预处理，适配投影机显示规格与《生命之树》造型特点，提前导入服务器，确保内容呈现的精准度与细节还原度。
2.2 核心设计逻辑
架构设计核心围绕"集群协同、精准融合、文化适配"三大原则：一是采用8台Hirender服务器集群化部署，通过多机协同平衡算力负载，实现28台投影机的稳定带载，筑牢光影呈现的技术基础；二是依托多边形融合带技术，针对性解决复杂造型投射面的适配难题，实现光影与装置的精准贴合；三是让技术服务于文化传播与商业价值，通过精准的光影呈现，传递古丝绸之路文化内涵，同时提升地标吸引力，实现生态、文化与商业的多元融合。
三、核心技术拆解：三大关键技术实操落地（重点）
本次项目的核心技术亮点，在于8台Hirender服务器集群的协同带载、28台投影机的同步控制，以及多边形融合带技术在复杂造型适配中的应用，三者协同发力，实现《生命之树》的高精准、高震撼光影呈现，具体技术原理、实操配置与落地细节如下：
3.1 8台Hirender集群部署：28台投影机带载与算力分配实现
8台Hirender媒体服务器采用"主从协同+区域分区"的集群架构，解决多机协同、超大负载带载的核心痛点，确保28台投影机稳定运行，为光影精准呈现筑牢算力基础，具体实现如下：
-
集群架构设计：采用"1主7从"的主从协同模式，1台主服务器负责全局同步时钟分发、光影内容总调度、28台投影机的带载统筹，同时承担核心区域（树顶叶片、中层核心景观）的4台投影机带载；7台从服务器按《生命之树》的7层平台分区，每台从服务器带载4台投影机，负责对应层级叶片与平台的光影呈现，实现区域化带载，平衡算力负载。
-
算力分配优化：
-
根据《生命之树》各区域造型复杂度与光影内容复杂度分配带载任务，树顶螺旋叶片、核心生态景观区域内容复杂度高，由主服务器与2台核心从服务器协同带载，确保细节呈现精准；其他层级平台内容相对简单，由剩余从服务器均衡带载，避免单台服务器过载；
-
开启Hirender集群负载均衡功能，实时监测8台服务器的CPU、GPU占用率，当某台服务器负载过高（超过70%）时，自动将部分渲染任务迁移至冗余算力服务器，避免单台服务器过载导致的卡顿、黑屏；
-
主服务器仅额外承担全局调度与同步任务，不额外增加带载压力，确保指令下发与同步控制的稳定性，保障全场景播控连贯，适配城市地标长时间开放需求。
-
-
落地效果：8台Hirender集群稳定带载28台投影机，算力分配均衡，服务器负载稳定在60%-70%之间，光影内容无卡顿、无延迟输出，为后续多边形融合校准与精准呈现提供了稳定的技术支撑。
3.2 多机同步与投影机控制：全场景同步呈现实操
同步控制是《生命之树》光影呈现连贯性的核心，8台Hirender服务器通过精准的同步配置，实现28台投影机画面无延迟、无错位同步输出，确保全场景光影呈现的统一性，具体实操步骤可直接复用：
-
同步技术原理：采用"时钟同步+帧同步"双重同步机制，主服务器作为同步基准，通过NTP时间同步协议，实现7台从服务器时钟精准对齐；同时开启Hirender原生帧同步功能，确保8台服务器输出画面的帧序列完全一致，同步延迟控制在3ms以内，避免画面错位、撕裂，保障全场景光影呈现的统一性。
-
实操配置流程：
-
组网配置：8台服务器与28台投影机通过千兆工业交换机组建专用集群局域网，关闭无关网络服务，确保带宽≥1000Mbps，传输延迟≤1ms，避免网络干扰导致的同步偏差；
-
同步参数校准：在主服务器开启"集群同步"功能，设置同步时钟频率为100Hz，生成唯一集群标识；7台从服务器接入同一集群，自动同步主服务器时钟，开启"帧同步跟随"模式，确保帧输出与主服务器完全一致；
-
投影机参数统一：所有28台投影机统一设置分辨率（2048×1080）、帧率（60fps）、色彩模式（Rec.709），通过Hirender集群管理模块，批量校准投影机亮度、对比度参数，确保各区域画面参数一致，避免明暗差异；
-
稳定性测试：模拟城市地标常态化开放场景，连续72小时测试集群同步状态与投影机运行情况，监测同步延迟、服务器负载与画面呈现效果，及时微调参数，确保无故障、无偏差，适配长时间稳定运行需求。
-
-
落地效果：28台投影机同步运行，全场景画面无延迟、无错位，同步延迟≤3ms，光影内容流畅连贯，为多边形融合带技术的应用奠定了同步基础，确保复杂造型适配后的视觉统一性。
3.3 多边形融合带技术：复杂造型投影适配难题攻克（核心重点）
《生命之树》不规则的叶片造型、复杂的投射面，是本次项目的核心技术难点，澜景技术工程师充分运用Hirender软件内置的多边形融合带功能，通过精准调试，实现光影画面与装置投射面的毫米级精确匹配，具体实操调试流程可直接复用：
-
核心问题分析：
-
投射面不规则：60个叶片呈螺旋状分布，每个叶片的形状、弧度均不相同，且存在多层叠加，导致投影光路易出现重叠、多余区域，影响视觉效果；
-
细节适配难度高：叶片曲线细腻、肌理复杂，要求光影画面精准贴合每一处曲线与肌理，否则会出现画面变形、错位，影响生态细节与文化元素的还原；
-
多区域协同适配：7层平台、60个叶片需实现同步融合校准，确保全场景光影呈现的统一性，避免不同区域出现融合痕迹、明暗差异。
-
-
多边形融合带技术实操调试：
-
前期准备： ① 对《生命之树》的叶片造型、投射面进行精准测绘，获取每个叶片的尺寸、弧度、位置参数，建立精准的三维模型，为融合校准提供数据支撑； ② 将三维模型导入Hirender软件，与投影机投射范围进行精准匹配，确定每台投影机的投射角度、范围，确保投射画面覆盖目标叶片区域。
-
多边形遮罩绘制与光路优化： ① 针对每个叶片的不规则形状，通过Hirender软件内置的多边形融合带工具，逐叶片绘制精准的多边形遮罩，贴合叶片的曲线与轮廓，精准切除投影的多余光路，避免光路重叠、画面溢出； ② 对叶片重叠区域，调整融合带参数，设置柔和过渡效果（过渡宽度5-10mm），避免出现明显的融合痕迹，确保画面衔接自然； ③ 针对叶片肌理细节，微调遮罩边缘精度，实现遮罩与叶片肌理的毫米级匹配，确保光影内容精准覆盖叶片每一处细节，不出现漏投、错投。
-
色彩与亮度校准： ① 结合《生命之树》的生态主题与古丝绸之路文化元素，通过Hirender软件校准每台投影机的色彩参数，还原银杏叶片的自然质感与文化元素的色彩层次； ② 针对不同层级、不同朝向的叶片，微调亮度参数，避免因光线反射、投射角度不同导致的明暗差异，确保全场景光影亮度均匀。
-
现场调试验证： ① 投射测试图案（网格、纹理图案），逐叶片、逐区域检测融合效果，记录遮罩偏差、画面变形、明暗差异等问题； ② 针对性微调多边形遮罩参数、投影机角度与色彩亮度，反复测试直至光影画面与叶片造型、肌理实现毫米级匹配，无多余光路、无融合痕迹； ③ 模拟白天与夜晚两种场景，测试光影呈现效果，确保白天不影响建筑美学，夜晚光影细腻、震撼，贴合地标视觉需求。
-
-

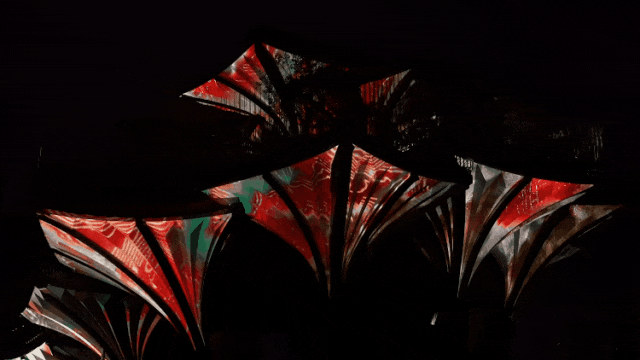

落地效果：通过多边形融合带技术的精准应用与调试，光影内容完美贴合《生命之树》叶片的每一处曲线与肌理，生态景观细节还原精准，古丝绸之路文化元素演绎细腻，白天尽显建筑美学，夜晚在光影加持下绽放迷人魅力，成功攻克复杂造型投影适配难题，打造出兼具生态美感与科技感的城市新地标。
四、技术赋能城市地标：文化、生态与商业的多元价值实现
依托8台Hirender媒体服务器集群+多边形融合带核心技术，《生命之树》成功实现古丝绸之路文化与现代科技的深度融合，成为西安曲江新区兼具历史底蕴、生态美感与商业价值的城市新地标，实现了技术赋能城市地标的多元价值。
从技术落地来看，Hirender集群的协同带载与同步控制，保障了28台投影机的稳定运行与全场景光影流畅输出；多边形融合带技术的精准应用，成功攻克复杂造型投影适配难题，实现光影与装置的毫米级匹配，让生态细节与文化元素精准呈现。这种技术落地，不仅提升了《生命之树》的视觉震撼力，吸引大量旅游爱好者探索体验，实现商业引流价值，更让古丝绸之路文化通过数字光影得以传承与传播，赋予城市地标深厚的文化内涵。
同时，《生命之树》的技术实践，为城市地标、商业综合体艺术装置的光影呈现提供了全新思路------通过专业播控集群与融合技术的结合，可有效解决复杂造型的投影适配难题，实现文化、生态与商业的多元融合，推动城市地标向"科技化、文化化、生态化"方向发展。
五、技术落地痛点及工程化解决方案
结合本次《生命之树》的技术部署与调试经验，梳理3类核心技术痛点，依托Hirender集群与多边形融合带技术特性，给出可直接复用的解决方案，附实操验证效果，适配城市地标、商业综合体光影项目现场调试人员参考。
| 核心技术痛点 | 具体表现 | 解决方案（基于Hirender实现） | 实操验证效果 |
|---|---|---|---|
| 复杂造型投射面适配困难 | 叶片不规则、螺旋分布，投影出现多余光路、画面变形，无法贴合叶片曲线与肌理 | 1. 精准测绘造型参数，建立三维模型；2. 用Hirender多边形融合带绘制精准遮罩，切除多余光路；3. 逐叶片微调遮罩与融合参数 | 光影与叶片实现毫米级匹配，无多余光路、无画面变形，细节还原精准 |
| 集群同步偏差 | 28台投影机画面不同步，出现错位、撕裂，影响全场景视觉统一性 | 1. 采用NTP时间同步协议，校准主从服务器时钟；2. 优化集群局域网，保障带宽与传输延迟；3. 开启帧同步跟随，实时校准画面帧输出 | 同步延迟≤3ms，画面无错位、无撕裂，全场景视觉统一连贯 |
| 多区域光影明暗不均 | 不同层级、不同朝向的叶片光影亮度、色彩差异明显，视觉效果失衡 | 1. 批量校准投影机色彩、亮度参数；2. 针对不同区域微调参数，适配光线反射差异；3. 优化融合带过渡效果，消除明暗断层 | 全场景光影亮度、色彩均匀，无明显差异，视觉效果协调统一 |
六、工程化亮点与可复用价值
6.1 核心工程化亮点
-
集群带载高效：8台Hirender"主从协同+区域分区"架构，成功带载28台投影机，平衡算力负载，适配城市地标长时间稳定运行需求；
-
适配精度高：依托多边形融合带技术，实现复杂不规则造型的毫米级投影适配，解决同类项目的核心技术难点；
-
场景适配性强：兼顾白天建筑美学与夜晚光影呈现，适配城市地标多元化视觉需求，同时实现文化、生态与商业价值的融合；
-
运维便捷：Hirender软件操作简洁，融合参数、同步参数可保存复用，后续同类复杂造型项目可快速适配，降低调试成本与运维难度。
6.2 可复用价值
本套技术解决方案可直接复用于城市地标艺术装置、商业综合体光影项目、复杂造型投影展演等，核心可复用点包括：
-
8台Hirender服务器"主从协同+区域分区"的集群部署、算力分配与同步调试流程；
-
20台以上投影机的同步控制、参数校准实操方法；
-
Hirender多边形融合带技术在复杂不规则造型投影适配中的实操流程，含遮罩绘制、光路优化的具体步骤；
-
城市地标光影项目中，文化元素、生态细节与数字光影的技术适配方案，实现多元价值融合。
七、技术总结与延伸思考
7.1 技术总结
西安万象城《生命之树》城市地标项目的技术落地实践，验证了8台Hirender媒体服务器集群与多边形融合带技术的工程化价值。通过"主从协同+区域分区"的集群架构，实现了28台投影机的稳定带载与同步输出；依托多边形融合带技术的精准应用，成功攻克复杂造型投影适配难题，实现光影与装置的毫米级匹配，让古丝绸之路文化与现代科技深度融合。
本次技术落地的核心突破，在于"技术适配复杂场景"------结合《生命之树》的不规则造型与多元价值需求，针对性设计集群架构与融合调试方案，让数字技术真正服务于城市地标建设，实现文化、生态与商业的多元融合，为同类复杂造型城市地标、商业综合体光影项目提供了可靠的工程化技术范式。
7.2 延伸思考
随着城市地标数字化、科技化的持续推进，复杂造型艺术装置的光影呈现将向"更精准、更智能、更具互动性"的方向发展。未来可进一步优化Hirender集群的协同逻辑，融入AI视觉识别技术，实现光影内容随环境光线、游客动线的动态调整，提升视觉体验；拓展多边形融合带技术的应用场景，结合AR增强现实技术，让《生命之树》的光影内容与游客实现深度互动，增强参与感；同时可探索Hirender与更多文化创作工具的联动，实现古丝绸之路文化元素的更精准演绎，进一步提升城市地标的文化内涵与商业价值，推动城市文化与科技的深度融合。
