OpenCV图像透视变换：自动矫正倾斜的发票

1. 引言

在日常生活中，用手机拍摄的文档照片往往因为拍摄角度而产生透视畸变 ------原本方正的纸张变成了不规则的四边形，导致文字歪斜，影响阅读和OCR识别。透视变换技术可以将图像中任意四边形区域"拉正"为矩形，完美解决这一问题。本文将基于你提供的完整Python代码，深入解析利用OpenCV实现自动文档矫正的每一步，从图像预处理、轮廓检测到透视变换，并详细讲解核心函数的原理与参数含义。

2. 透视变换核心原理

透视变换是一种将图像从一个平面投影到另一个平面的几何变换。它用一个 3×3 的单应性矩阵 描述，需要至少4对对应点才能求解。在文档矫正场景中，这4对点就是原始图像中文档的四个顶点和矫正后矩形的四个顶点。OpenCV提供了两个核心函数：

cv2.getPerspectiveTransform(src, dst)：根据源点和目标点计算变换矩阵。
cv2.warpPerspective(src, M, dsize)：应用变换矩阵到图像。

3. 环境准备

Python 3.x
OpenCV (pip install opencv-python)
NumPy (pip install numpy)

4. 代码逐段详解

4.1 导入库

复制代码

import numpy as np
import cv2

numpy：用于高效的数组运算和数学计算（如距离、求和）。
cv2：OpenCV库，提供图像处理、轮廓检测、透视变换等功能。

4.2 辅助函数

4.2.1 图像显示函数 `cv_show`

复制代码

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

作用：方便在调试过程中随时显示图像，按下任意键后关闭窗口并释放资源。
cv2.waitKey(0) 等待按键，参数0表示无限等待。
cv2.destroyAllWindows() 关闭所有OpenCV创建的窗口。

4.2.2 图像等比例缩放函数 `resize`

复制代码

def resize(image, width=None, height=None, inter=cv2.INTER_AREA):
    dim = None
    (h, w) = image.shape[:2]
    if width is None and height is None:
        return image
    if width is None:
        r = height / float(h)
        dim = (int(w * r), height)
    else:
        r = width / float(w)
        dim = (width, int(h * r))
    resized = cv2.resize(image, dim, interpolation=inter)
    return resized

作用：按指定宽度或高度等比例缩放图像，保持宽高比，避免图像变形。
参数：
- width、height：指定目标宽度或高度，只需提供一个，另一个自动计算。
- inter：插值方法，默认为cv2.INTER_AREA，适合缩小图像。
原理：根据提供的尺寸计算缩放比例 r，然后生成新尺寸 dim，最后调用cv2.resize完成缩放。

4.2.3 顶点排序函数 `order_points`

复制代码

def order_points(pts):
    # 一共4个坐标点
    rect = np.zeros(shape=(4, 2), dtype="float32")  # 用来存储排序之后的坐标位置
    # 按顺序找到对应坐标0123分别是 左上，右上，右下，左下
    s = pts.sum(axis=1)  # 对pts矩阵的每一行进行求和操作。(x+y)
    rect[0] = pts[np.argmin(s)]
    rect[2] = pts[np.argmax(s)]
    diff = np.diff(pts, axis=1)  # 对pts矩阵的每一行进行求差操作。(y-x)
    rect[1] = pts[np.argmin(diff)]
    rect[3] = pts[np.argmax(diff)]
    return rect

为什么要排序？ 透视变换要求源点和目标点的顺序必须一一对应（例如左上对左上）。而轮廓检测得到的四个点顺序是随机的，需要重新排序为 左上、右上、右下、左下。
排序原理：
- 左上角的点具有最小的 x+y 值（靠近原点）。
- 右下角的点具有最大的 x+y 值。
- 右上角的点具有最小的 y-x 值（因为y和x接近）。
- 左下角的点具有最大的 y-x 值（x小y大）。
代码解析：
- pts.sum(axis=1)：计算每个点的 (x, y) 和，得到一维数组。
- np.argmin(s) 和 np.argmax(s) 分别找出和最小及最大的点的索引，分别赋值给左上和右下。
- np.diff(pts, axis=1)：计算每个点的 y - x（因为diff是后减前，即 x[:,1] - x[:,0]，注意这里实际是 y - x 取决于pts的列顺序，通常pts是 (x, y)，所以diff得到 (y - x)）。
- 同理，找出差最小和最大的点作为右上和左下。

4.2.4 透视变换核心函数 `four_point_transform`

复制代码

def four_point_transform(image, pts):
    # 获取输入坐标点
    rect = order_points(pts)
    (tl, tr, br, bl) = rect
    # 计算输入的w和h值
    widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
    widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
    maxWidth = max(int(widthA), int(widthB))
    heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))
    heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))
    maxHeight = max(int(heightA), int(heightB))
    # 变换后对应坐标位置
    dst = np.array([[0, 0], [maxWidth - 1, 0],
                            [maxWidth - 1, maxHeight - 1], [0, maxHeight - 1]], dtype="float32")
    # 获取透视变换矩阵
    M = cv2.getPerspectiveTransform(rect, dst)
    # 执行透视变换
    warped = cv2.warpPerspective(image, M, dsize=(maxWidth, maxHeight))
    # 返回变换后结果
    return warped

步骤解析：
1. 排序顶点 ：调用order_points得到按顺序排列的四个点 (tl, tr, br, bl)。
2. 计算目标矩形尺寸：由于原始四边形可能不是严格的矩形，上下边长度可能不同，左右边长度也可能不同。为了确保矫正后的图像包含整个文档内容，取上下边宽度的最大值作为目标宽度，左右边长度的最大值作为目标高度。
  - widthA：底部边（bl→br）的欧氏距离。
  - widthB：顶部边（tl→tr）的欧氏距离。
  - maxWidth：取两者较大值并转为整数。
  - 同理计算高度。
3. 定义目标点：目标矩形四个顶点按顺序为左上(0,0)、右上(maxWidth-1,0)、右下(maxWidth-1,maxHeight-1)、左下(0,maxHeight-1)。注意减1是因为像素索引从0开始。
4. 计算变换矩阵 ：cv2.getPerspectiveTransform(rect, dst) 返回3×3变换矩阵M。
5. 应用变换 ：cv2.warpPerspective(image, M, (maxWidth, maxHeight)) 输出矫正后的图像。

4.3 主程序流程

4.3.1 读取图像并显示原图

复制代码

image = cv2.imread('fapiao.jpg')
cv_show('image', image)

读取图片 fapiao.jpg，并用自定义函数显示。

4.3.2 缩放图像以加快处理

复制代码

ratio = image.shape[0] / 500.0  # 计算缩小比率
orig = image.copy()
image = resize(orig, height=500)
cv_show('1', image)

ratio：原图高度除以500，得到缩放比例，后续用于将检测到的轮廓坐标映射回原图。
orig：保存原始图像副本，用于最终的高质量透视变换。
resize(orig, height=500)：将图像高度缩放到500像素，宽度等比例缩放。处理缩小图能极大提高轮廓检测速度。

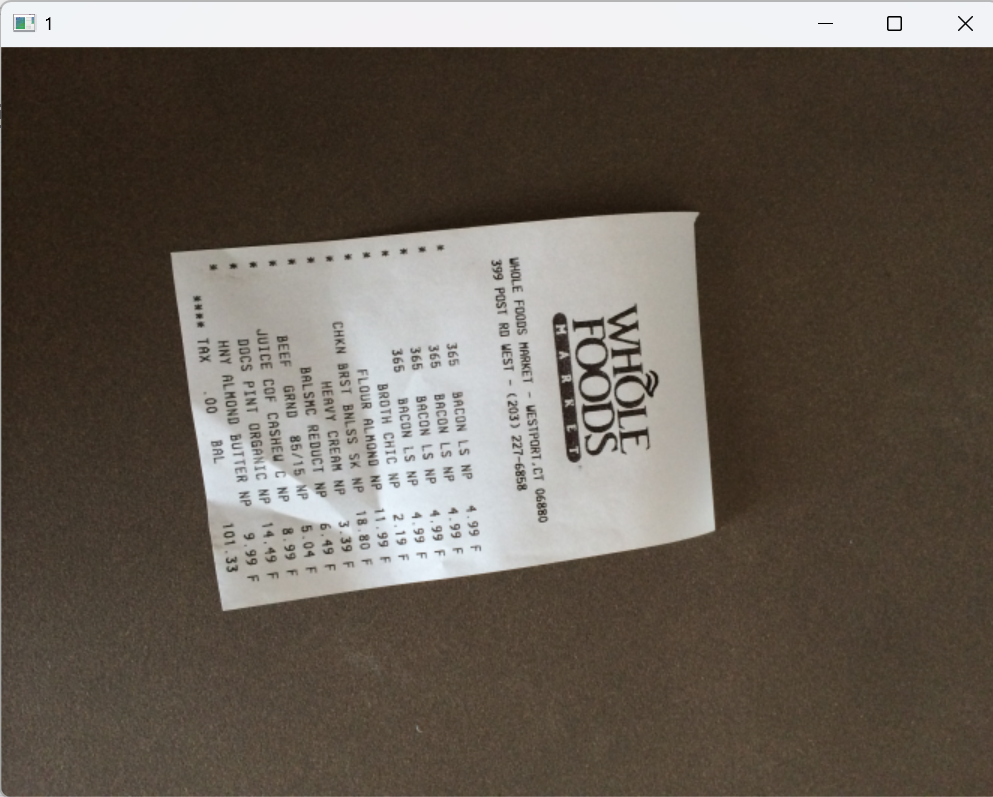

显示缩放后的图像（标题'1'）。

结果展示：

4.3.3 轮廓检测

复制代码

print("STEP 1: 轮廓检测")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 读取灰度图

edged = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]  # 自动寻找阈值二值化
cnts = cv2.findContours(edged.copy(), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)[-2]
image_contours = cv2.drawContours(image.copy(), cnts, -1, color=(0, 0, 255), thickness=1)
cv_show('image_contours', image_contours)

灰度化 ：cv2.cvtColor 将BGR图像转为灰度图，便于二值化。
二值化 ：cv2.threshold 使用OTSU算法自动计算最优阈值，得到黑白二值图 edged。参数 cv2.THRESH_BINARY | cv2.THRESH_OTSU 表示采用OTSU自动阈值且输出为二值图像。
轮廓检测 ：cv2.findContours 查找所有轮廓。参数：
- edged.copy()：传入二值图副本，避免函数修改原图。
- cv2.RETR_LIST：提取所有轮廓，不建立等级关系。
- cv2.CHAIN_APPROX_SIMPLE：压缩轮廓，只保留端点。
- [-2]：兼容不同OpenCV版本，确保返回轮廓列表。

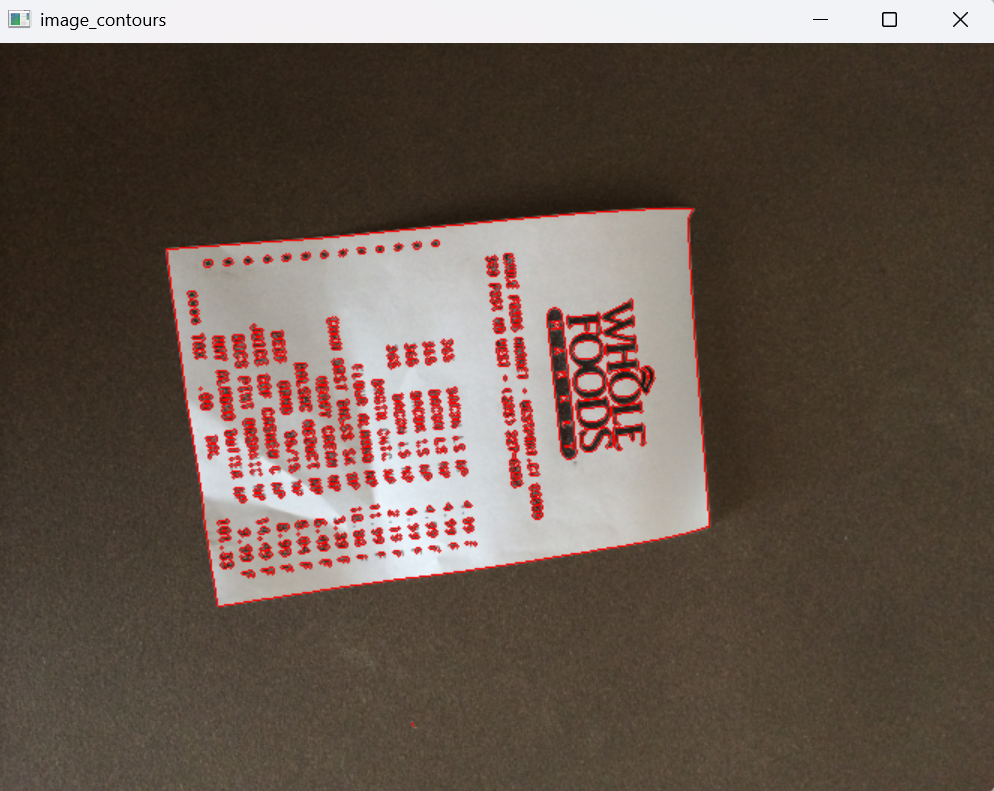

绘制轮廓：在图像副本上用红色（BGR=(0,0,255)）绘制所有轮廓，便于观察。
显示结果。

结果展示：

4.3.4 获取最大轮廓并近似为四边形

复制代码

print("STEP 2: 获取最大轮廓")
screenCnt = sorted(cnts, key=cv2.contourArea, reverse=True)[0]  # 获取面积最大的轮廓
print(screenCnt.shape)
peri = cv2.arcLength(screenCnt, closed=True)  # 计算轮廓周长
screenCnt = cv2.approxPolyDP(screenCnt, 0.05 * peri, closed=True)  # 轮廓近似
print(screenCnt.shape)
image_contour = cv2.drawContours(image.copy(), [screenCnt], -1, (0, 255, 0), thickness=2)

cv2.imshow("image_contour", image_contour)
cv2.waitKey(0)

筛选最大轮廓 ：假设文档是图像中面积最大的物体，按面积降序排序，取第一个轮廓 screenCnt。
计算周长 ：cv2.arcLength 获取轮廓周长，closed=True 表示轮廓闭合。
多边形近似 ：cv2.approxPolyDP 使用道格拉斯-普克算法简化轮廓。参数 0.05 * peri 是近似精度，值越小越精细，这里设为周长的5%，目的是将复杂轮廓简化为四边形。理想情况下，简化后轮廓应包含4个点。
打印形状：查看简化前后的顶点数。
绘制近似轮廓：在图像副本上用绿色（(0,255,0)）绘制该轮廓，线条粗细2。
显示结果。

结果展示：

4.3.5 透视变换

复制代码

###############
# 透视变换
warped = four_point_transform(orig, screenCnt.reshape(4, 2) * ratio)
cv2.imwrite('invoice_new.jpg', warped)
cv2.namedWindow('xx', cv2.WINDOW_NORMAL)
cv2.imshow("xx", warped)
cv2.waitKey(0)

坐标还原：
- screenCnt 当前形状可能为 (4, 1, 2)，通过 reshape(4, 2) 转换为标准的 (4, 2) 数组。
- 乘以缩放比例 ratio，将坐标从缩放后的图像空间映射回原始图像空间，确保透视变换在原始分辨率下进行，保留细节。
调用透视变换 ：four_point_transform(orig, ...) 对原始图像 orig 进行矫正，得到 warped。
保存结果 ：cv2.imwrite 将矫正后的图像保存为 invoice_new.jpg。

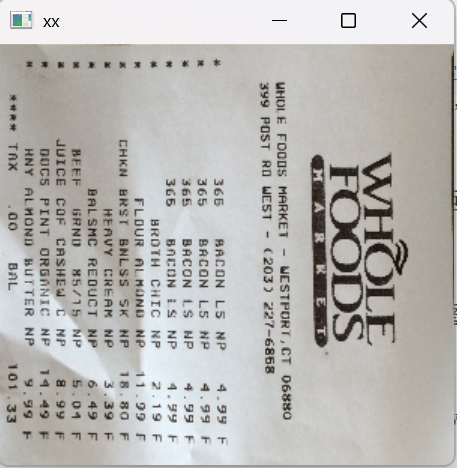

显示结果 ：创建一个可调整大小的窗口 xx 显示矫正后的图像，便于查看细节。

运行结果展示：

5. 运行结果

输入图像 fapiao.jpg 是一张倾斜拍摄的发票，程序将依次显示：

原图
缩放后的图像（高度500）
所有轮廓（红色）
检测到的最大轮廓近似结果（绿色四边形）
最终矫正后的正面图像（保存为 invoice_new.jpg）

矫正后的图像将呈现标准的矩形，文字方向变正，极大方便后续OCR识别。

6. 总结与注意事项

6.1 总结

本文通过一个完整的OpenCV案例，详细讲解了如何利用透视变换自动矫正倾斜的文档图像。核心步骤包括：

图像缩放加速处理
灰度化与OTSU二值化
轮廓检测与筛选
多边形近似获取四个顶点
顶点排序与透视变换

代码结构清晰，函数封装良好，便于复用和扩展。

6.2 注意事项

顶点近似精度 ：cv2.approxPolyDP 的 epsilon 参数（0.05 * peri）需要根据实际图像调整。若无法得到4个点，可适当减小或增大该值。
最大轮廓假设：代码假设文档是面积最大的轮廓，如果图像中包含其他更大物体（如桌面、背景杂物），可能导致误检。可增加筛选条件（如轮廓长宽比、面积范围）提高鲁棒性。
坐标映射 ：screenCnt.reshape(4, 2) * ratio 必须在调用透视变换前执行，确保使用原始图像坐标。
图像方向 ：如果矫正后图像方向不对（例如旋转了90度），可用 cv2.rotate 进行修正。

通过理解和掌握这段代码，你可以轻松将其应用到车牌矫正、名片扫描、增强现实等更多场景中。如果在实践中遇到问题，欢迎留言交流！
