案例：G(s)=2/[s(0.5s+1)]，T=0.5 s，设计单位速度输入下的最小拍控制器
适用对象：已学过采样控制、脉冲传递函数与数字控制器基础的初学者
学习目标
-
理解"最小拍"的本质：让输出在有限个采样拍内达到目标。
-
掌握单位速度输入（斜坡输入）最小拍控制器的设计条件。
-
会做本题：先求脉冲传递函数，再选闭环传递函数，最后反求 D(z)。
-
会判断闭环稳定性，并能用 MATLAB 做响应验证。
一、最小拍控制的基本原理
1. 什么叫"最小拍"
最小拍控制（Deadbeat Control）的核心思想是：把闭环极点尽量配置在原点附近，使系统在有限个采样周期内准确到达目标值，并在之后保持不变。对数字系统而言，这类系统的响应不是"渐进收敛"，而是"有限拍到位"。
而不同输入信号，其 Z 变换形式不同，所以闭环误差传递函数 E(z) 的设计形式也不同，常常就会出现你说的

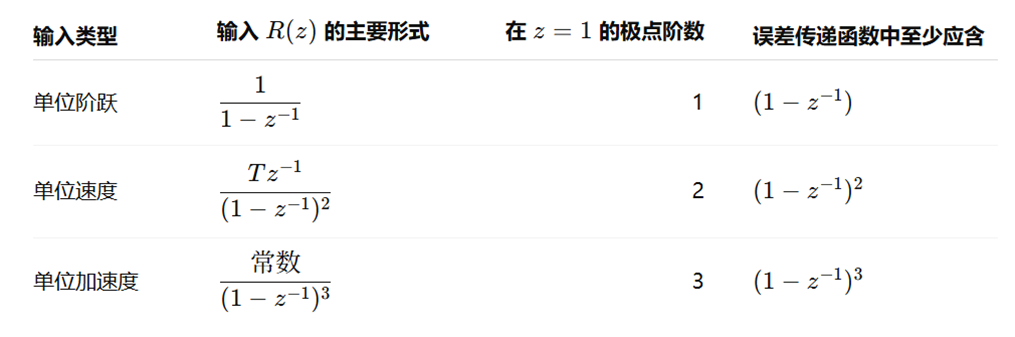

在最小拍控制系统设计中，不同输入信号的跟踪要求决定了闭环误差传递函数的结构形式。对于单位阶跃输入，输入 Z变换含有一阶因子 (1−z−1)−1 ，因此误差传递函数中至少应包含 (1−z−1) ；对于单位速度输入，输入 Z 变换含有二阶因子 (1−z−1)−2 ，因此误差传递函数中至少应包含 (1−z−1)2；对于单位加速度输入，输入 Z变换含有三阶因子 (1−z−1)−3，因此误差传递函数中至少应包含 (1−z−1)3。这样设计后，输入信号中的极点可被误差传递函数中的零点抵消，从而使误差成为有限项序列，实现有限拍无误差跟踪。这正是最小拍控制中误差系统设计的核心思想。
2. 为什么本题与"单位速度输入"有关
单位速度输入就是斜坡输入 r(t)=t。采样后有 r(k)=kT。若希望对斜坡输入实现有限拍跟踪，则闭环误差传递函数必须至少含有 (1-z^{-1})^2 因子；直观上，这相当于不仅要对常值量无静差，还要对线性增长输入也能在有限步后消除误差。
3. 本题的设计思想
本题采用"先选理想闭环，再反求控制器"的设计思路：
（1）先把连续对象经零阶保持器离散化，得到脉冲传递函数 G(z)；
（2）根据单位速度输入最小拍跟踪条件，选取闭环传递函数 Φ(z)=Y(z)/R(z)；
（3）由 Φ(z)=D(z)G(z)/[1+D(z)G(z)] 反求 D(z)；
（4）最后分析闭环稳定性和跟踪效果。
2. 为什么本题与"单位速度输入"有关
单位速度输入就是斜坡输入 r(t)=t。采样后有 r(k)=kT。若希望对斜坡输入实现有限拍跟踪，则闭环误差传递函数必须至少含有 (1-z^{-1})^2 因子；直观上，这相当于不仅要对常值量无静差，还要对线性增长输入也能在有限步后消除误差。
3. 本题的设计思想
本题采用"先选理想闭环，再反求控制器"的设计思路：
（1）先把连续对象经零阶保持器离散化，得到脉冲传递函数 G(z)；
（2）根据单位速度输入最小拍跟踪条件，选取闭环传递函数 Φ(z)=Y(z)/R(z)；
（3）由 Φ(z)=D(z)G(z)/[1+D(z)G(z)] 反求 D(z)；
（4）最后分析闭环稳定性和跟踪效果。
二、题目与求解思路
题目：已知连续对象
G(s)=2 / [ s(0.5s+1) ] ，采样周期 T=0.5 s，设计单位速度输入下的最小拍控制器。
求解思路：
|--------------|---------------------------------------------|
| 步骤 1 | 将对象改写为便于离散化的形式，并求 ZOH 条件下的脉冲传递函数。 |
| 步骤 2 | 把 G(z) 写成 q=z^{-1} 形式，提取出"纯延迟 + 动态多项式"的结构。 |
| 步骤 3 | 针对单位速度输入，构造最小拍闭环传递函数 Φ(q)，使误差有限拍为零。 |
| 步骤 4 | 由 D(q)=Φ(q)/[G(q)(1-Φ(q))] 求出控制器。 |
| 步骤 5 | 分析闭环稳定性、控制器特性及 MATLAB 验证方法。 |
三、步骤1：求对象的脉冲传递函数 G(z)
先将连续对象整理为：
G(s)=2 / [ s(0.5s+1) ] = 4 / [ s(s+2) ]
在零阶保持器作用下，采样周期 T=0.5 s。令 q=z^{-1}，并记 a=e^{-1}≈0.367879。由 ZOH 离散化可得对象的脉冲传递函数为：
G(z)= [ a z^{-1} + (1-2a) z^{-2} ] / [ 1-(1+a)z^{-1}+a z^{-2} ]
也可写成 q 形式：
G(q)= q [ a + (1-2a)q ] / [ (1-q)(1-aq) ]
其中 a=e^{-1}=0.367879，因而：
G(q)= q (0.367879 + 0.264241 q) / [ (1-q)(1-0.367879 q) ]
说明：对象本身带一个积分环节，因此离散后分母中自然出现 (1-q) 因子。这也是后续能够对速度输入进行有限拍跟踪的重要基础。
四、步骤2：根据"单位速度输入最小拍"构造闭环传递函数
1. 速度输入的离散表达式
单位速度输入 r(t)=t，采样后 r(k)=kT，其 Z 变换可写成：
R(q)= T q / (1-q)^2
2. 最小拍跟踪条件
若希望误差在有限拍后完全为零，则
E(q)= [1-Φ(q)] R(q)
必须成为有限项多项式。由于 R(q) 含有 (1-q)^{-2}，因此 1-Φ(q) 至少应包含 (1-q)^2 因子。为得到"最短"有限拍响应，取最简单的形式：
1-Φ(q) = (1-q)^2
故有：
Φ(q)=1-(1-q)^2 = 2q-q^2
这意味着闭环输出满足
Y(q)=Φ(q)R(q)，即 y(k)=2r(k-1)-r(k-2)
对斜坡输入 r(k)=kT 来说，当 k≥2 时：
y(k)=2(k-1)T-(k-2)T = kT = r(k)

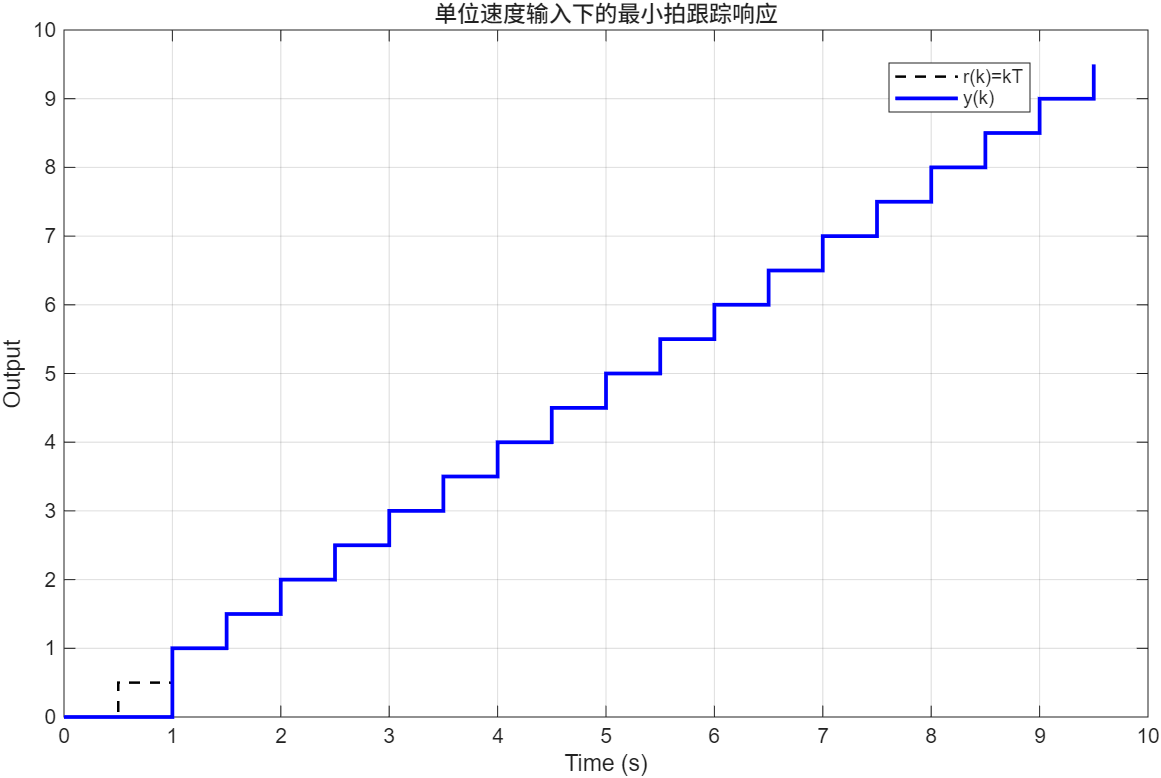

因此系统在 2 个采样拍后实现无误差跟踪，这正是"单位速度输入最小拍控制"的含义。
五、步骤3：由闭环传递函数反求最小拍控制器 D(z)
闭环关系为：
Φ(q)= D(q)G(q) / [ 1 + D(q)G(q) ]
故控制器可写为：
D(q)= Φ(q) / { G(q)[1-Φ(q)] }
把 Φ(q)=2q-q^2、1-Φ(q)=(1-q)^2 以及 G(q)= q[a+(1-2a)q]/[(1-q)(1-aq)] 代入，得到：
D(q)= (1-aq)(2-q) / { [a+(1-2a)q](1-q) }
其中 a=e^{-1}=0.367879。写成数值形式：
D(q)= [ 2 -1.7357589 q +0.3678794 q^2 ] / [ 0.3678794 -0.1036383 q -0.2642411 q^2 ]
换回 z^{-1} 形式：
D(z)= [ 2 -1.7357589 z^{-1} +0.3678794 z^{-2} ] / [ 0.3678794 -0.1036383 z^{-1} -0.2642411 z^{-2} ]
六、步骤4：写成差分方程，便于程序实现
由 U(z)=D(z)E(z) 可得：
0.3678794 -0.1036383 z\^{-1} -0.2642411 z\^{-2}\]U(z) = \[2 -1.7357589 z\^{-1} +0.3678794 z\^{-2}\]E(z) 对应时域差分方程为： 0.3678794 u(k) -0.1036383 u(k-1) -0.2642411 u(k-2) = 2e(k) -1.7357589 e(k-1) +0.3678794 e(k-2) 若化成递推实现形式： u(k)=0.2817182 u(k-1) +0.7182818 u(k-2) +5.4365637 e(k) -4.7182818 e(k-1) +1.0000000 e(k-2) 这就是可直接用于程序编写的最小拍控制器算法。 ## 七、稳定性与控制品质分析 ### 1. 闭环稳定性 本题中选取的闭环传递函数为 Φ(q)=2q-q\^2=q(2-q)。其闭环特征由 1-Φ(q)=(1-q)\^2 给出，从响应角度看，输出误差在有限拍内归零，闭环是稳定的，并且具有严格的有限拍跟踪性质。 ### 2. 为什么说"2拍后跟踪到位" 因为 y(k)=2r(k-1)-r(k-2)。对斜坡输入 r(k)=kT 而言，从 k=2 开始，输出就与输入完全相等，所以误差只在开始的 2 个采样时刻存在。 ### 3. 实际工程中的注意事项 最小拍控制虽然快，但一般有三个常见问题： （1）控制作用较猛，初始控制量可能偏大； （2）对模型误差敏感，一旦对象参数变化，有限拍性质会被破坏； （3）控制器中往往带有 z=1 附近的极点或积分特性，数值实现时应注意饱和与抗积分饱和。 ## 八、MATLAB 验证代码 % 最小拍控制器设计验证 clear; clc; close all; Ts = 0.5; a = exp(-1); % 对象脉冲传递函数 G(z) numG = [0 a (1-2*a)]; denG = [1 -(1+a) a]; Gz = tf(numG, denG, Ts, 'variable', 'z^-1'); % 最小拍控制器 D(z) numD = [2 -(1+2*a) a]; denD = [a (1-3*a) (2*a-1)]; Dz = tf(numD, denD, Ts, 'variable', 'z^-1'); % 闭环系统 Phi = feedback(Dz*Gz, 1); % 单位速度输入：r(k)=k*Ts N = 20; t = (0:N-1)'*Ts; r = t; % 单位速度输入 y = lsim(Phi, r, t); % 绘图 stairs(t, r, 'k--', 'LineWidth', 1.2); hold on; stairs(t, y, 'b', 'LineWidth', 1.8); grid on; xlabel('Time (s)'); ylabel('Output'); legend('r(k)=kT','y(k)'); title('单位速度输入下的最小拍跟踪响应'); % 观察误差 e = r - y; disp(table(t, r, y, e)); ##  ##  ## 九、总结 |-----------|-----------------------------------------------| | **本题对象** | 连续对象先经 ZOH 离散化，写成 G(q)=qB(q)/A(q) 的形式。 | | **本题关键** | 因为输入是单位速度输入，故 1-Φ(q) 至少要含有 (1-q)\^2。 | | **最短设计** | 取 1-Φ(q)=(1-q)\^2，可得 Φ(q)=2q-q\^2，实现 2 拍无差跟踪。 | | **控制器求法** | 用 D(q)=Φ(q)/\[G(q)(1-Φ(q))\] 反求，再写成差分方程实现。 | ### 要点： **先离散，后选闭环；斜坡输入看平方；误差有限拍为零，再反推得控制器。**
