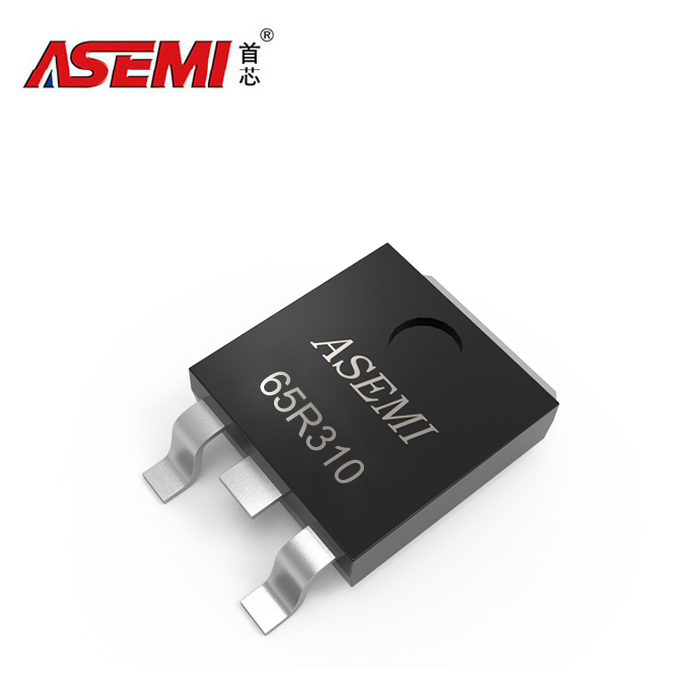

65R310-ASEMI超结MOS管TO-252封装

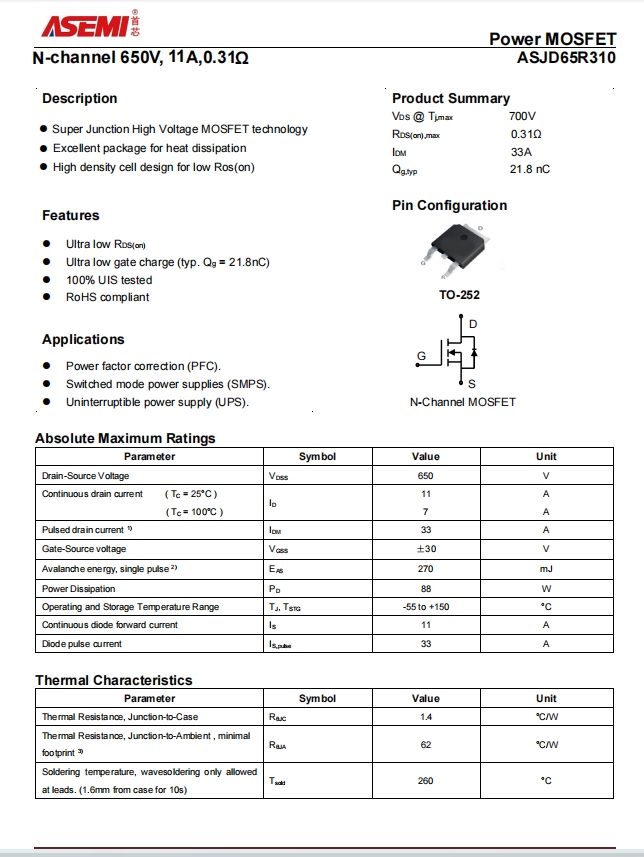

型号：65R310
沟道：NPN
品牌：ASEMI
封装：TO-252
批号：最新
导通内阻：310mΩ
漏源电流：11A
漏源电压：650V
引脚数量：8
特性：N沟道MOS管
工作温度：-55℃~150℃
65R310 超结 MOS 作为迭代升级的标杆产品，在 650V 高压平台基础上，实现导通电阻与电流承载能力的精准平衡，解决了传统器件 "低阻则限流、大电流则高损" 的行业痛点，为中高端功率转换场景提供更具性价比的解决方案，重新定义 650V 级超结 MOS 的价值标准。
核心性能跃迁，每一组参数都直击应用痛点
65R310 的卓越表现，源于对超结技术的深度优化与工艺革新，关键参数实现全面升级：
低阻高效架构：采用第四代 GreenMOS 超结工艺，通过优化 P/N 柱掺杂浓度与外延层结构，实现 0.31Ω（VGS=10V）典型导通电阻，搭配低至 28nC 的栅极电荷（Qg），开关损耗较前代产品降低 15%，系统功率转换效率提升 1.2 个百分点以上，轻松满足 80Plus 钛金级能效要求；
宽域稳定特性：延续 - 55℃~150℃宽温工作范围，栅源电压耐受范围扩展至 ±35V，抗浪涌能力进一步增强；100% 雪崩能量认证升级，单脉冲雪崩能量达 320mJ，在工业级强干扰环境中仍能保持稳定运行，瞬态抗冲击性能优于行业同类产品 30%；
高功率承载设计：提供 TO-220F/TO-263/TO-247 多封装选择，其中 TO-247 封装结到壳热阻低至 0.7℃/W，散热效率较常规封装提升 20%；支持 16A 连续漏极电流、60A 峰值脉冲电流，功率密度达 1.8kW/in³，完美适配高密度电源模块的小型化设计需求；
全场景兼容性：严格符合 RoHS 环保标准，无铅镀层适配无铅焊接工艺；dv/dt 耐受能力提升至 120V/ns，EMI 干扰显著降低，兼容硬开关、LLC 谐振等多种拓扑结构，无需大幅调整电路即可实现替代升级。
跨行业赋能，驱动中高端场景能效革命
65R310 以其 "低损耗、高可靠、广适配" 的核心优势，在多领域实现深度赋能：
高端电源领域：服务器电源、AI 算力电源中，低开关损耗特性支持 MHz 级开关频率，助力设备突破功率密度瓶颈，同时降低散热系统成本，数据中心 PUE 值可降低 0.03 以上；
新能源应用：光伏组串逆变器、储能变流器（PCS）中，宽温适应与高雪崩鲁棒性确保户外恶劣环境下的长期稳定运行，减少运维频次；400V 平台新能源汽车充电器中，高效转换特性让充电效率提升至 97.5% 以上，缩短充电时间；
工业控制领域：工业变频器、伺服驱动器的 PFC 电路中，高电流承载能力与低发热设计，提升设备运行稳定性，延长使用寿命；
消费电子高端化：高端 LED 驱动电源、家用储能电源中，小体积封装与低待机功耗优势，让终端产品更轻薄便携，同时满足全球严苛的能效标准。
