共聚焦显微镜 作为现代光学成像技术的重要代表，凭借其高分辨率、光学切片能力 和三维重建 功能，展现出广泛应用价值。其核心原理在于通过空间滤波 技术消除焦平面以外 的杂散光，显著提升图像清晰度和对比度。下文，光子湾科技 将从结构组成入手，系统阐述共聚焦显微镜的关键 结构 及其功能，并重点探讨其在材料科学、半导体、航空航天等领域的前沿应用。
一、共聚焦显微镜的结构组成
共聚焦显微镜 的基本结构由多个关键组件组成，每个组件在实现高分辨率成像 和光学切片方面都起着重要作用。
共聚焦显微镜的结构
1. 激光器系统
激光器系统提供激发光源 ，通常使用高亮度的单色光束 （如氦氖激光、氩离子激光或钕钇铝石榴石激光）对样品进行照射，能够精确地激发样本中的荧光信号。
2. 扫描装置
振镜或声光调制器 用于控制激光束的扫描路径 ，采用逐点扫描的方式来获取图像。激光束 在样本上按照网格状的扫描路径逐点扫描 ，逐个激发样本上的荧光标记。每次激发后，荧光信号通过针孔被收集到探测器 ，针孔同时消除样本焦平面外 的光以实现光学切片技术获取图像。
3. 滤光系统
滤光系统可以选择性地传递特定波长 的荧光信号，并阻挡激发光及其他无参考意义的光。激发光的波长与荧光发射光的波长不同，因此可以通过滤光片来选择性地检测特定的荧光信号。主要部分包括激发滤光片 、发射滤光片 和分光镜等三个模块。激发滤光片能够选择特定波长的激发光，发射滤光片能够筛选特定波长的荧光信号，而分光镜则用于分离不同的荧光信号。
4. 样本台
样本台用于支撑和定位 样本，通常配备精细的XYZ轴调节 机制，允许在三个方向上精确移动样本，以实现准确的光学切片和三维扫描。
5. 计算机系统
计算机系统包括三个方面的内容：控制软件、图像采集和分析软件 ，用于控制扫描系统、激光光源、探测器等，并支持收集和处理二维或三维图像数据。
二、共聚焦显微镜的应用领域

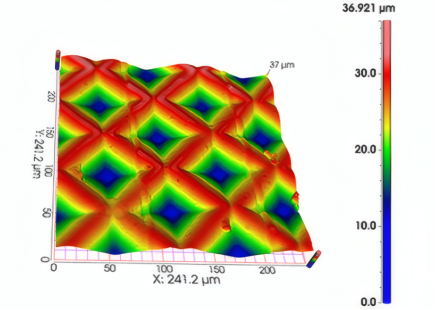

共聚焦显微镜的三维成像应用
1. 材料科学研究
共聚焦显微镜在材料科学 研究中通常用于三维 形貌测量 ，例如观察纳米材料表面的微观结构和形貌。其高分辨率成像 可以揭示纳米颗粒的尺寸、形态及分布情况，这对纳米材料的合成、加工及应用至关重要。
2. 半导体检测
在半导体制造过程中，共聚焦显微镜 可用于芯片表面形貌检测、微电路缺陷识别 和刻蚀深度 的精确测量。其非接触、高分辨率的成像特点，使其成为晶圆质量控制 、光刻工艺优化 以及失效分析的重要工具。尤其在多层结构成像方面，光学切片技术可以有效避免传统显微技术中层间干扰问题，显著提升检测精度。
3. 航空航天
航空航天领域对材料性能与结构可靠性要求极高。共聚焦显微镜可对航空发动机叶片涂层 、复合材料界面 及微小裂纹进行高分辨率 观察与三维分析 ，助力材料性能评估和寿命预测 。此外，在微机电系统器件检测中，该系统亦可实现微小结构的精确测量，为航空航天微器件的研发与质量控制提供技术支持。
4. 光波导
在光通信和集成光学领域，共聚焦显微镜可用于光波导 结构的高精度表征。通过对波导芯层、包层界面 及刻蚀形貌 的成像分析，可评估波导传输损耗、模式分布 及制备工艺 一致性。同时，在半导体激光器、光探测器等光电器件的研发中，能够实现发光区域定位、缺陷检测 及近场光学特性分析，提升器件设计与封装工艺的可靠性。
综上，共聚焦显微镜 凭借其高分辨率 、光学切片能力 和三维 成像 优势，在材料科学、半导体检测、航空航天等前沿领域 发挥着不可替代的作用。随着激光技术、探测器性能和图像处理算法的持续进步，共聚焦显微镜的时间分辨率 、光谱分辨率 和成像深度不断提升，应用边界将进一步拓展。
