引言

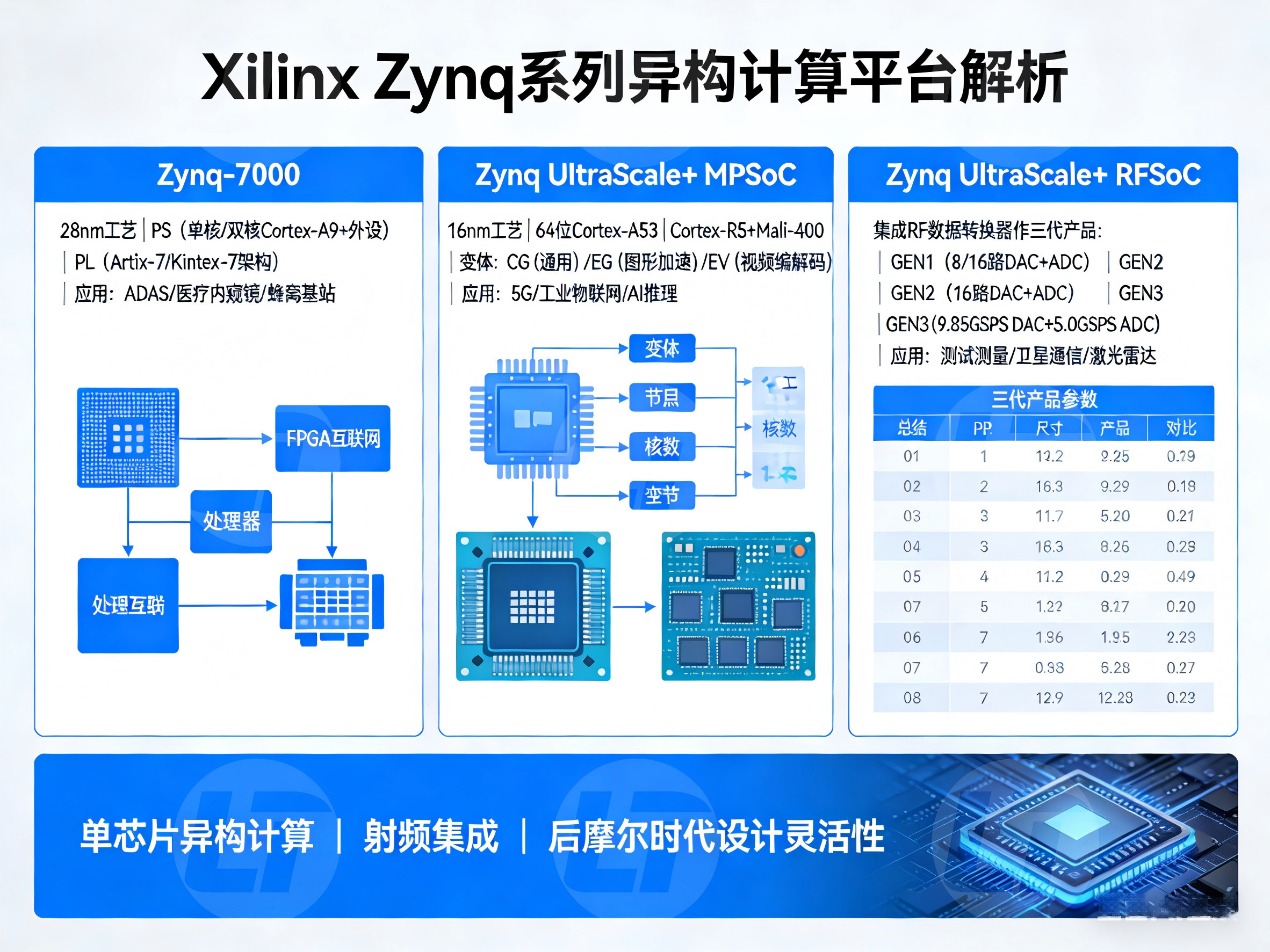

在复杂的嵌入式系统中，单独的FPGA需要外接处理器来运行操作系统和上层应用，这不仅增加了硬件复杂度和成本，也限制了数据交互的带宽。Xilinx推出的Zynq系列将ARM处理器与FPGA可编程逻辑集成在单芯片上，实现了真正的异构计算。本文将带您了解Zynq-7000、Zynq UltraScale+ MPSoC以及专为射频应用设计的Zynq UltraScale+ RFSoC。
Zynq-7000：成本优化的可扩展平台
Zynq-7000系列是Xilinx首款SoC产品，采用28nm工艺，内部包含：
-
处理系统（PS）：单核或双核ARM Cortex-A9处理器，带有浮点单元、缓存、内存控制器及丰富的外设（如USB、以太网、SDIO等）。
-
可编程逻辑（PL）：与Artix-7或Kintex-7相同的FPGA架构，可通过高速AXI总线与PS互联。
这种架构使得开发者可以将系统划分为两部分：
-
PS运行Linux或裸机程序，负责网络协议栈、人机交互、任务调度。
-
PL实现高速数据流处理、定制外设接口、硬件加速等。
Zynq-7000非常适合以下应用：
-
汽车高级驾驶辅助系统（ADAS）
-
医疗内窥镜
-
小型蜂窝基站
-
专业相机与机器视觉
-
电信级以太网回传
Zynq UltraScale+ MPSoC：迈向64位与异构处理
随着应用对处理性能的要求越来越高，Xilinx推出了基于16nm工艺的Zynq UltraScale+ MPSoC。该系列不仅将ARM内核升级为64位的Cortex-A53，还加入了实时处理器Cortex-R5以及图形处理器Mali-400。根据应用场景，MPSoC分为三个变体：
-
CG器件：双核Cortex-A53，适用于通用计算。
-
EG器件：四核Cortex-A53 + GPU，适合需要图形加速的场景。
-
EV器件：在EG基础上增加视频编解码器，专为视频处理优化。
MPSoC的可编程逻辑部分基于UltraScale+架构，相比7系列，性能更高、功耗更低。其典型应用包括：
-
下一代ADAS
-
5G无线通信
-
工业物联网
-
人工智能推理
-
智能相机

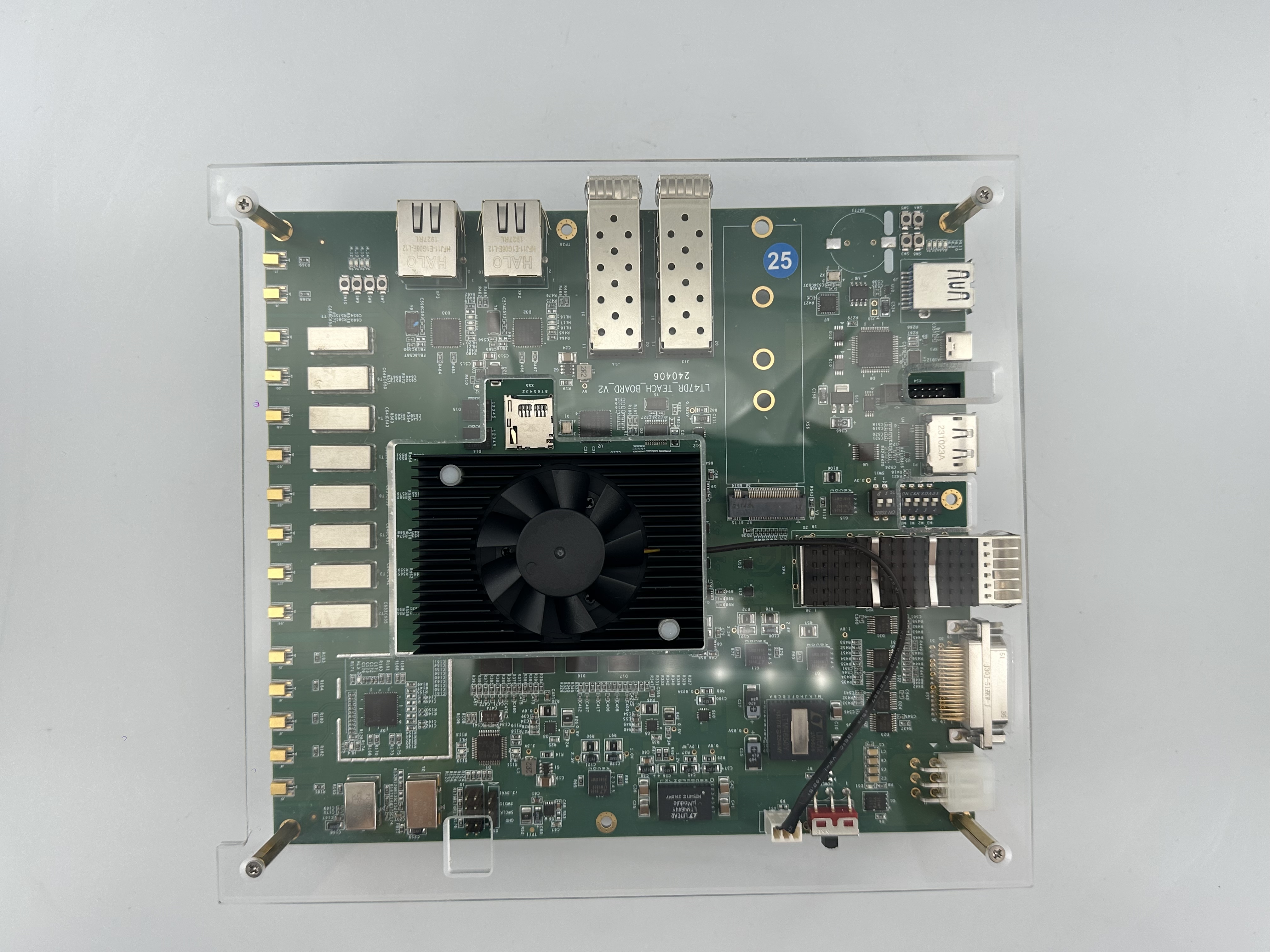

Zynq UltraScale+ RFSoC：射频直采的单芯片方案
RFSoC是Zynq系列中的明星产品，它在MPSoC的基础上集成了高性能RF数据转换器（ADC/DAC）和软判决前向纠错（SD-FEC）模块，实现了从射频模拟到基带数字的全集成。这颠覆了传统的"射频前端+分立ADC/DAC+FPGA"设计，大幅简化了硬件，并降低了功耗和成本。
RFSoC已发展出三代产品：
第一代（GEN1）
-
集成8或16路DAC，最高6.554GSPS
-
8路4.096GSPS或16路2.058GSPS ADC
-
主要面向4G/5G宏基站、点对点微波通信。
第二代（GEN2）
-
16路DAC，速率6.554GSPS
-
16路ADC，速率2.220GSPS
-
增加了对更多5G频段的支持，便于区域部署。
第三代（GEN3）
-
8/16路DAC，最高9.85GSPS
-
8路5.0GSPS或16路2.5GSPS ADC
-
全面覆盖6GHz以下频段，并支持毫米波接口，适用于相控阵雷达、卫星通信等。
RFSoC的应用场景
-
测试测量：利用直接射频采样和可重构逻辑，构建高速度的多功能仪器，如信号发生器、频谱分析仪。
-
卫星通信：在单个芯片上实现复杂的调制解调器，降低地面站的尺寸和功耗。
-
激光雷达（LiDAR）：结合高精度数据转换器和并行处理能力，满足自动驾驶对点云数据实时处理的需求。
结语
从Zynq-7000到RFSoC，Xilinx不断推动着异构计算与射频集成的边界。这种单芯片自适应平台不仅顺应了后摩尔时代的发展趋势，也为通信、工业、汽车等领域带来了前所未有的设计灵活性。接下来，我们将介绍SDR系统中常用的通信接口，帮助您构建完整的系统。
