STM32（二十八）——FLASH闪存

一、简介

•STM32F1系列的FLASH包含程序存储器、系统存储器和选项字节三个部分，通过闪存存储器接口（外设）可以对程序存储器和选项字节进行擦除和编程
•读写FLASH的用途：

利用程序存储器的剩余空间来保存掉电不丢失的用户数据

通过在程序中编程（IAP），实现程序的自我更新
•在线编程（In-Circuit Programming -- ICP）用于更新程序存储器的全部内容，它通过JTAG、SWD协议或系统加载程序（Bootloader）下载程序
•在程序中编程（In-Application Programming -- IAP）可以使用微控制器支持的任一种通信接口下载程序

二、闪存模块组织

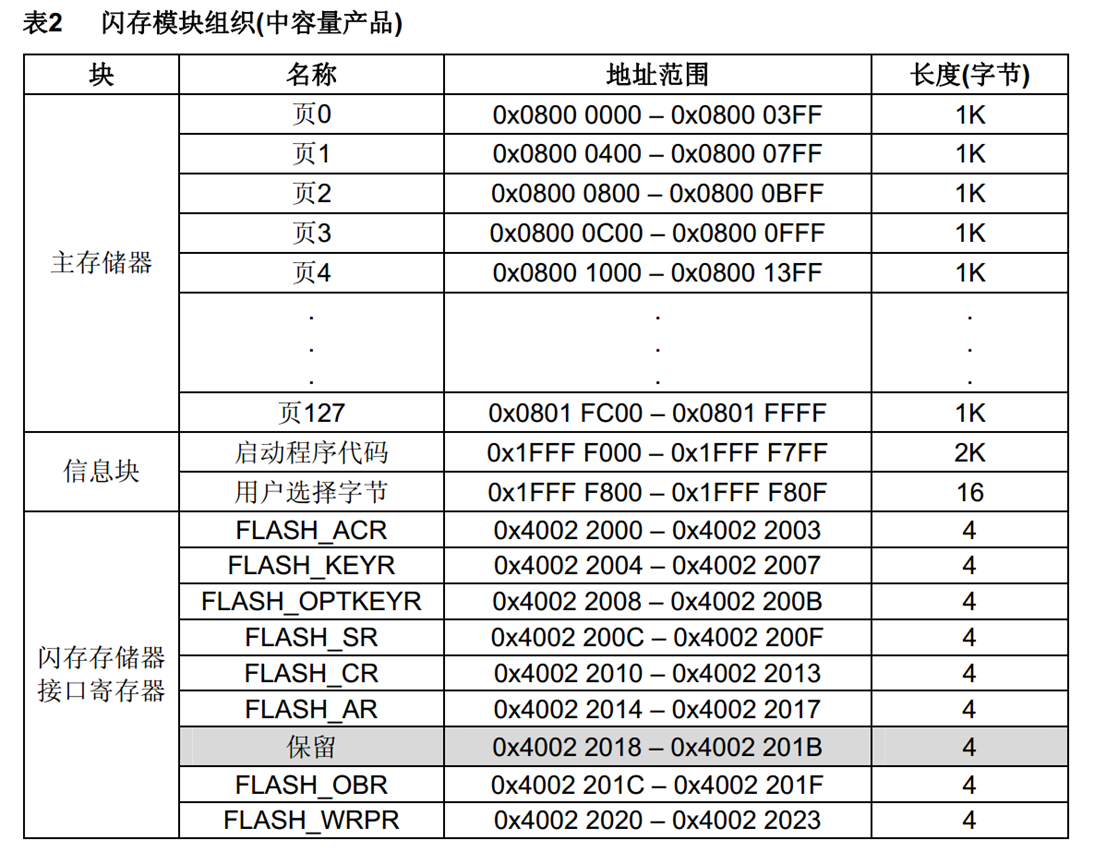

一、闪存模块组织架构总览

这款中容量产品的闪存被划分为三大核心区域：

主存储器：程序代码与数据的核心存储区，按页（Page）组织

信息块：存储启动代码、用户配置等关键系统信息

闪存存储器接口寄存器：控制闪存读写、擦除等操作的硬件寄存器组

二、主存储器区域详解

组织方式：以"页（Page）" 为最小单位，共 128 页（页 0~ 页 127）
单页容量：1KB（1024 字节）
地址范围 ：0x0800 0000 ~ 0x0801 FFFF
总容量 ：128 × 1KB = 128KB
特点：这是用户程序的主要存放区域，STM32 中通常从0x0800 0000开始存放中断向量表和应用代码。

三、信息块区域详解

信息块是系统级的特殊存储区域，包含两类关键信息：

启动程序代码
- 地址：0x1FFF F000 ~ 0x1FFF F7FF
- 容量：2KB
- 作用：存储芯片出厂时的 Bootloader，负责芯片上电后的初始化、程序加载（如串口 / USB 下载）等。
用户选择字节
- 地址：0x1FFF F800 ~ 0x1FFF F80F
- 容量：16 字节
- 作用：存储用户配置信息，如读保护、写保护、看门狗设置等选项字节。

四、闪存接口寄存器区域详解

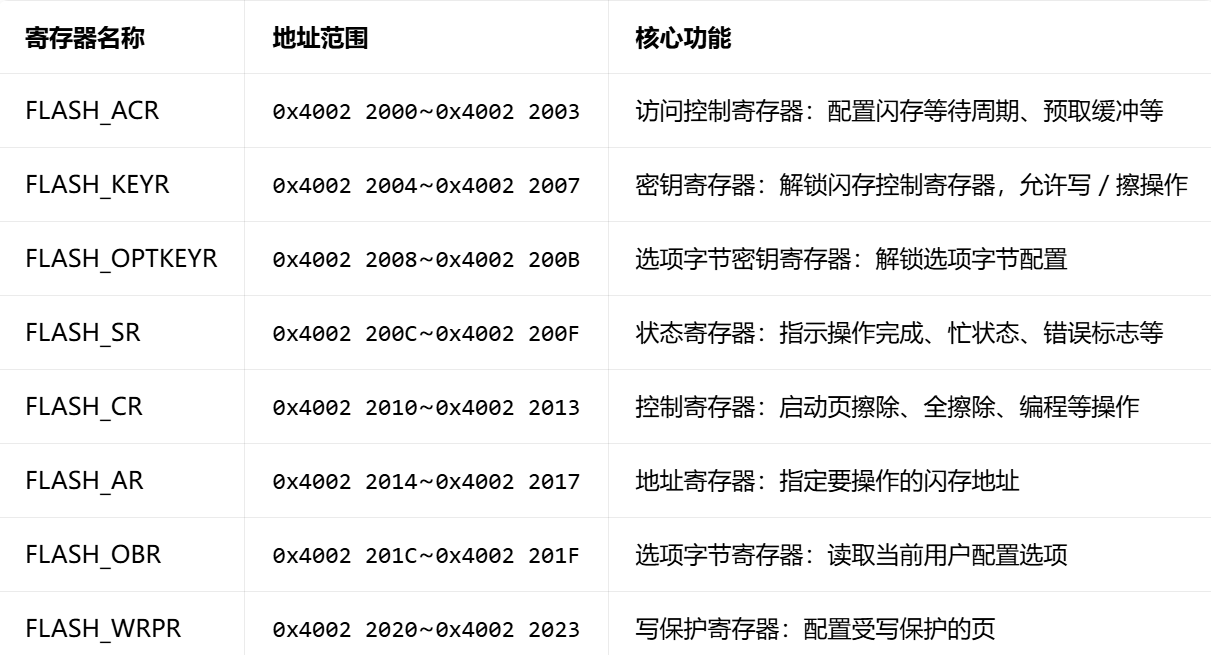

这组寄存器（基地址0x4002 2000）是 CPU 与闪存硬件交互的桥梁，每个寄存器占 4 字节（32 位），核心寄存器功能如下：

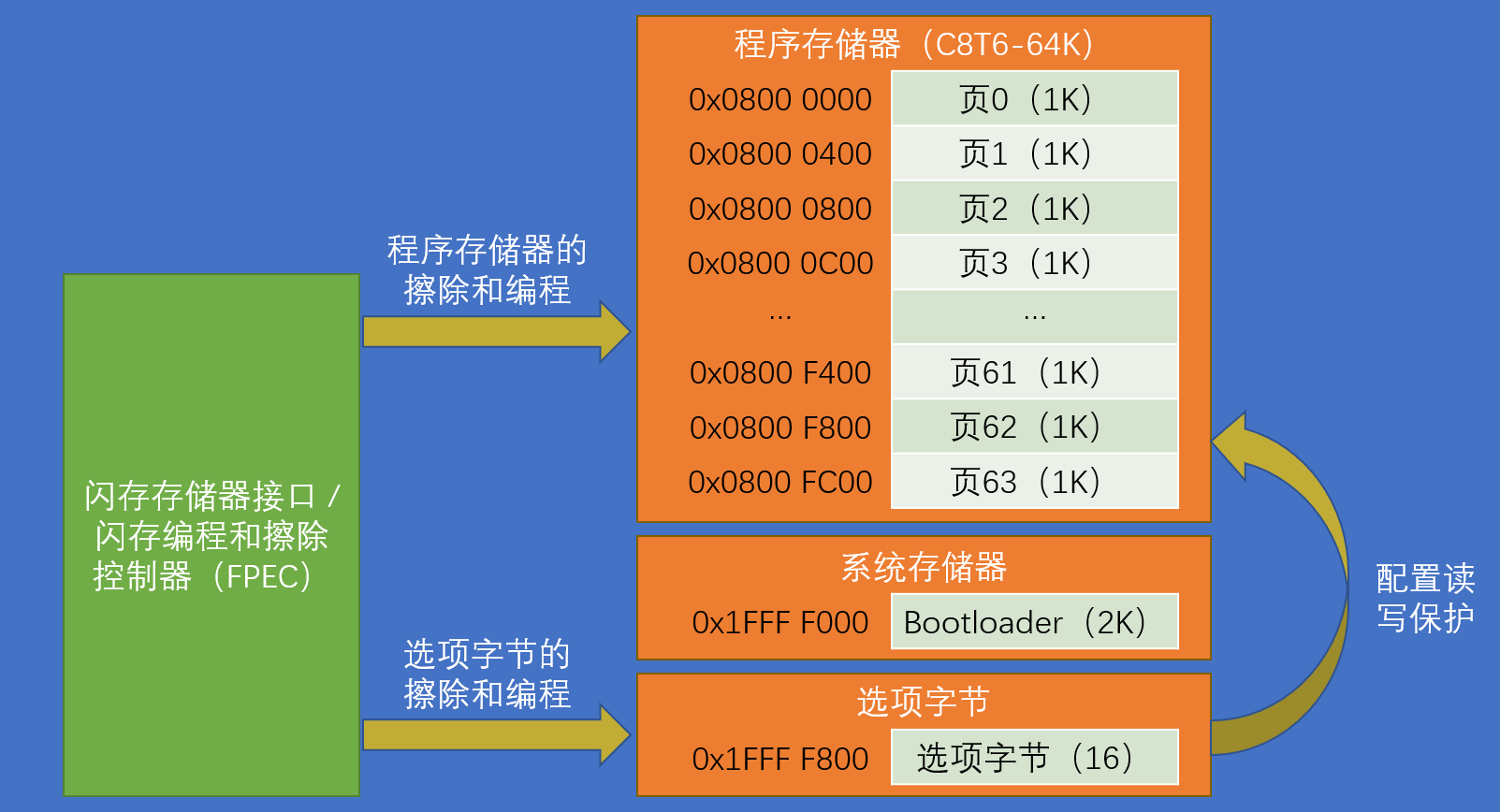

三、FLASH基本结构

1. 核心存储分区

主存储器：

程序存储器（64KB）
- 地址范围：0x0800 0000 ~ 0x0800 FFFF
- 组织形式：共 64 页 ，每页大小 1KB（页 0~ 页 63）
- 用途：存放用户应用程序代码、常量数据，是 CPU 执行指令的主存储区

信息块：

系统存储器（2KB）
- 地址范围：0x1FFF F000 ~ 0x1FFF F7FF
- 内容：芯片出厂时固化的 Bootloader，负责上电初始化、串口 / USB 等方式的程序下载
- 特性：用户不可擦写，保障芯片基础启动功能
选项字节（16 字节）
- 地址范围：0x1FFF F800 ~ 0x1FFF F80F
- 用途：存储系统安全与配置信息，如读保护、写保护、看门狗设置、复位引脚配置等

2. 闪存控制核心：FPEC

全称：Flash Program and Erase Controller（闪存编程与擦除控制器）
核心作用：
1. 负责程序存储器的页擦除、全擦除与字编程操作
2. 管理选项字节的擦除与编程，实现系统安全配置
3. 提供寄存器接口（如FLASH_KEYR解锁、FLASH_CR控制命令、FLASH_SR状态查询），供 CPU 调用

3. 典型开发应用

固件升级：通过 FPEC 擦除目标页，再将新固件写入程序存储器对应地址
安全加固：配置选项字节开启读保护，防止外部调试器读取固件代码
参数存储：利用未使用的程序存储器页，存储用户配置参数（如校准数据、设备序列号）

四、FLASH解锁

FPEC共有三个键值：

RDPRT键 = 0x000000A5

KEY1 = 0x45670123

KEY2 = 0xCDEF89AB

解锁**：**

复位后，FPEC被保护，不能写入FLASH_CR

在FLASH_KEYR先写入KEY1，再写入KEY2，解锁

错误的操作序列会在下次复位前锁死FPEC和FLASH_CR

加锁：

设置FLASH_CR中的LOCK位锁住FPEC和FLASH_CR

五、使用指针访问寄存器

使用指针读指定地址下的存储器：

uint16_t Data = *((__IO uint16_t *)(0x08000000));

去地址 0x08000000 这个位置，把里面存的 16 位数读出来，放到 Data 里。

一步步拆：

(uint16_t *)0x08000000→ 把数字 0x08000000 当成 16 位指针
*→ 取指针指向的内容（读数据）

使用指针写指定地址下的存储器：

*((__IO uint16_t *)(0x08000000)) = 0x1234;

把 0x1234 这个 16 位数，直接写入地址 0x08000000。

STM32 闪存必须按规则写入：解锁 → 擦除 → 编程，不能直接赋值！这里只是拿来看一下，要写闪存 Flash的话，必须按规则来，不过0x02000000 → 内存 RAM ✅ 可以直接写。

注：

#define __IO volatile

告诉编译器：这个地址的值会 "自己变"，不许优化，每次都必须真的去硬件读 / 写！

如果不加：

编译器可能觉得 "地址没变，数据也没变"，直接给你优化掉
硬件读出来的值 可能是错的

加了 volatile（__IO）：

每次都老老实实访问真实地址
嵌入式操作寄存器、闪存、内存 必须加

六、程序存储器全擦除、页擦除、编程

注：下面的流程图中有进行判断是否解锁，在标准库函数中不进行判断，不管是否解锁都执行解锁过程。

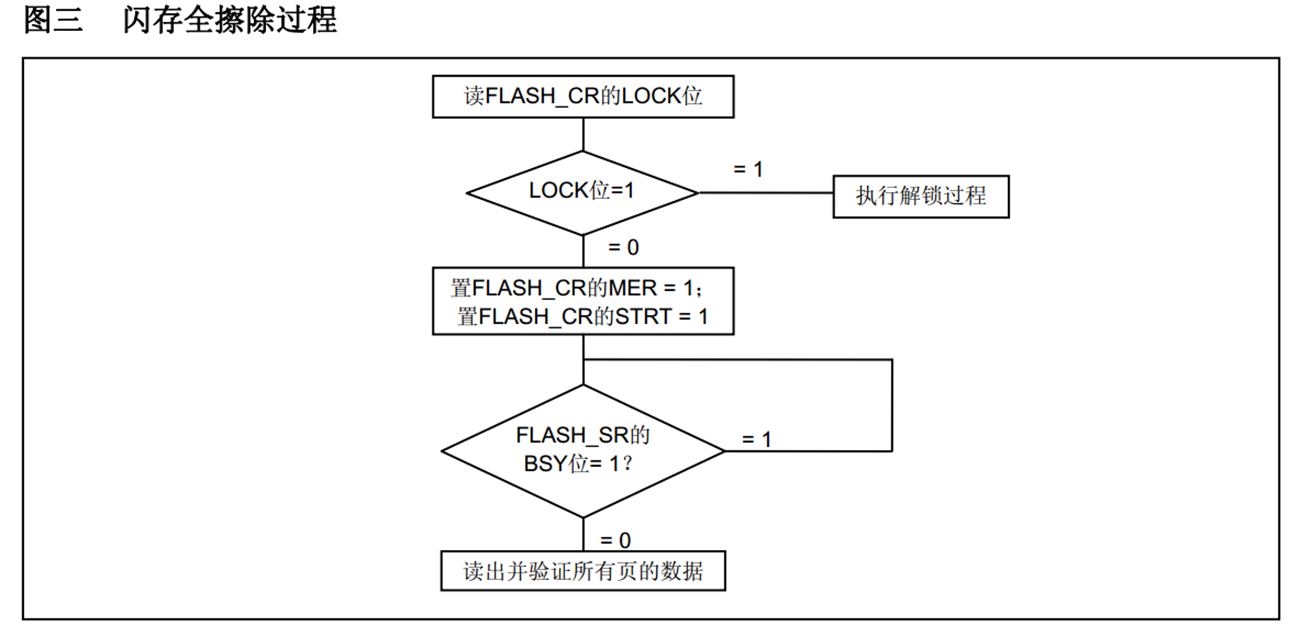

程序存储器全擦除

过程图

流程步骤拆解

1、检查锁定状态

操作：读取 FLASH_CR 寄存器的 LOCK 位

逻辑：

若 LOCK = 1（闪存处于锁定状态）：必须先执行解锁流程 （向 FLASH_KEYR 写入固定密钥序列）
若 LOCK = 0（已解锁）：直接进入下一步

2、启动全擦除命令

操作：

置 FLASH_CR 的 MER（Mass Erase）位为 1，开启全擦除模式
置 FLASH_CR 的 STRT（Start）位为 1，触发擦除操作（让CPU工作）

3、等待操作完成

操作：循环读取 FLASH_SR 寄存器的 BSY（Busy）位

逻辑：

若 BSY = 1：闪存正在执行擦除，继续等待
若 BSY = 0：擦除操作完成，退出等待

4、验证擦除结果

操作：逐页读取闪存数据，验证所有页是否已被擦除（擦除后闪存内容为 0xFF）

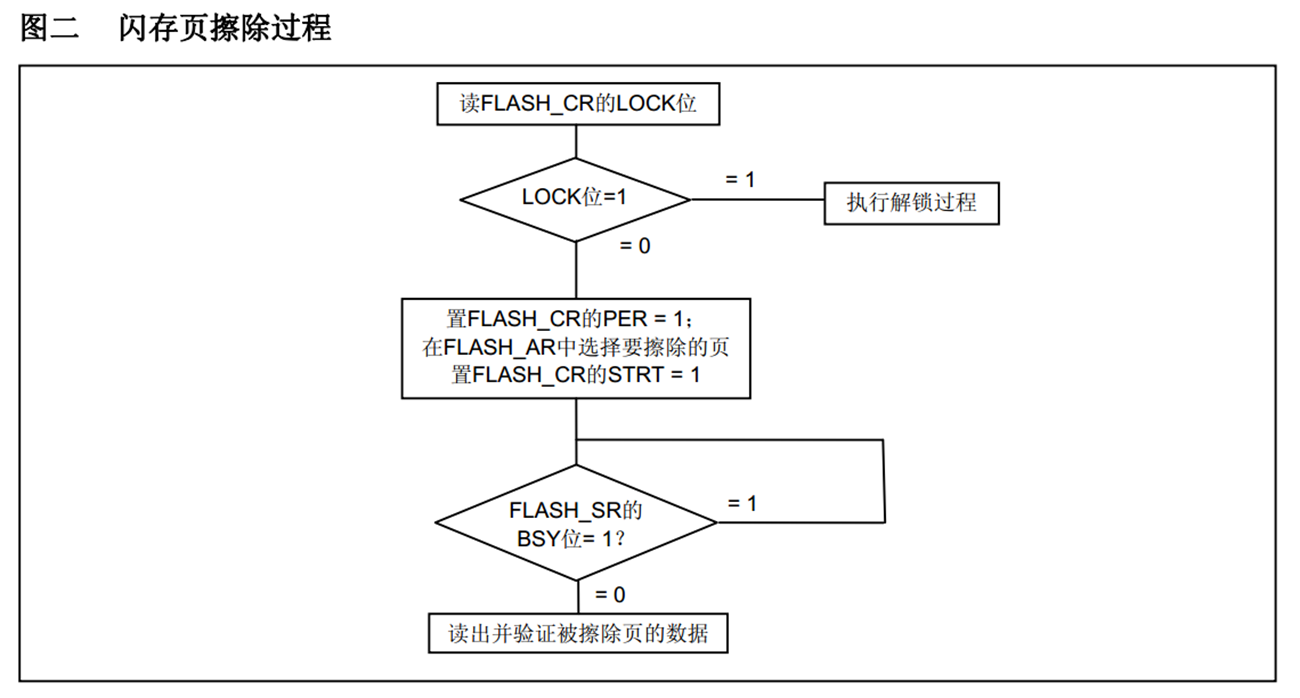

程序存储器页擦除

过程图

流程步骤拆解

1、检查锁定状态

操作：读取 FLASH_CR 寄存器的 LOCK 位
逻辑：
- 若 LOCK = 1（闪存锁定）：必须先执行解锁流程 （向 FLASH_KEYR 写入 0x45670123 和 0xCDEF89AB 两个密钥）
- 若 LOCK = 0（已解锁）：直接进入下一步

2、配置并启动页擦除

操作：
1. 置 FLASH_CR 的 PER（Page Erase）位为 1，开启页擦除模式
2. 在 FLASH_AR（地址寄存器）中写入目标页的起始地址，选择要擦除的页
3. 置 FLASH_CR 的 STRT（Start）位为 1，触发擦除操作

3、等待操作完成

操作：循环读取 FLASH_SR 寄存器的 BSY（Busy）位
逻辑：
- 若 BSY = 1：闪存正在执行擦除，继续等待
- 若 BSY = 0：擦除操作完成，退出等待

4、验证擦除结果

操作：读取目标页的所有数据，验证是否已被擦除（擦除后闪存内容为 0xFF）

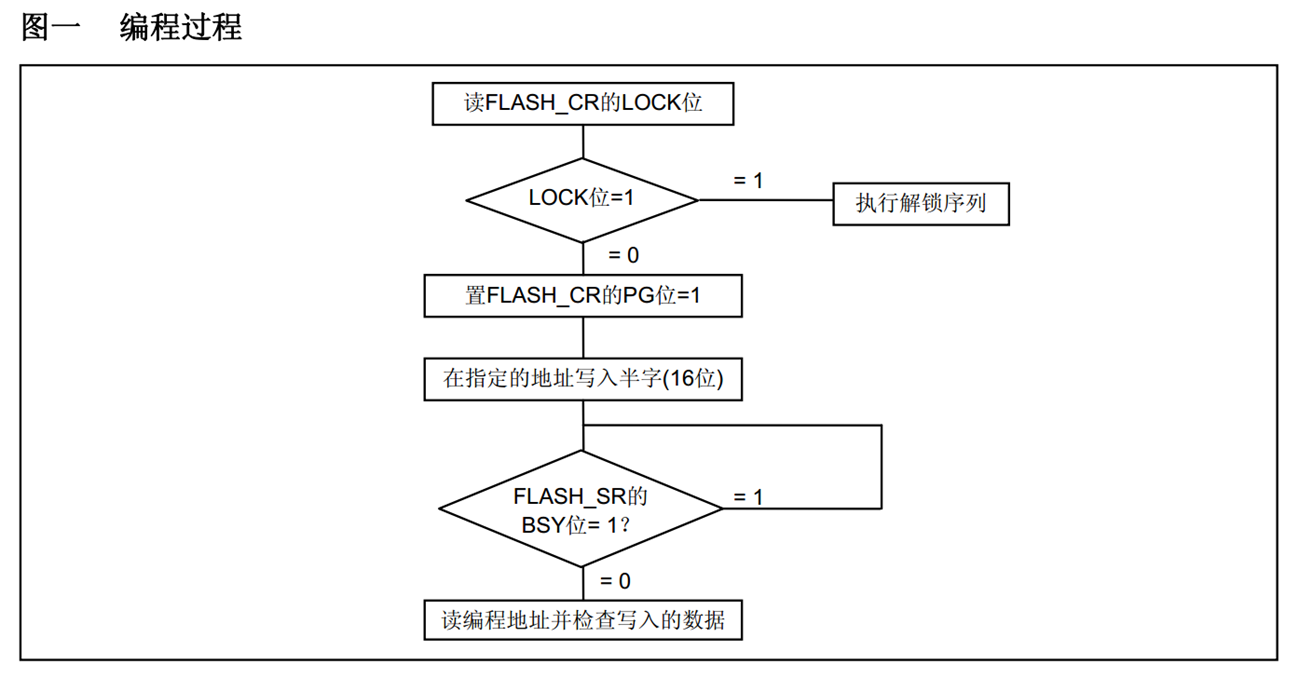

程序存储器编程

流程图

流程步骤拆解

1、检查锁定状态

操作：读取 FLASH_CR 寄存器的 LOCK 位
逻辑：
- 若 LOCK = 1（闪存锁定）：必须先执行解锁序列 （向 FLASH_KEYR 依次写入 0x45670123 和 0xCDEF89AB 两个密钥）
- 若 LOCK = 0（已解锁）：直接进入下一步

2、开启编程模式

操作：置 FLASH_CR 的 PG（Programming）位为 1，使能闪存编程模式

3、写入半字数据

操作：在指定的闪存地址写入半字（16 位数据）
注意：STM32F1 闪存编程最小单位为半字（16 位），不支持单字节写入

4、等待操作完成

操作：循环读取 FLASH_SR 寄存器的 BSY（Busy）位
逻辑：
- 若 BSY = 1：闪存正在执行编程操作，继续等待
- 若 BSY = 0：编程操作完成，退出等待

5、验证写入结果

操作：读取刚编程的地址，检查写入的数据是否与预期一致

七、选项字节编程、擦除，电子签名

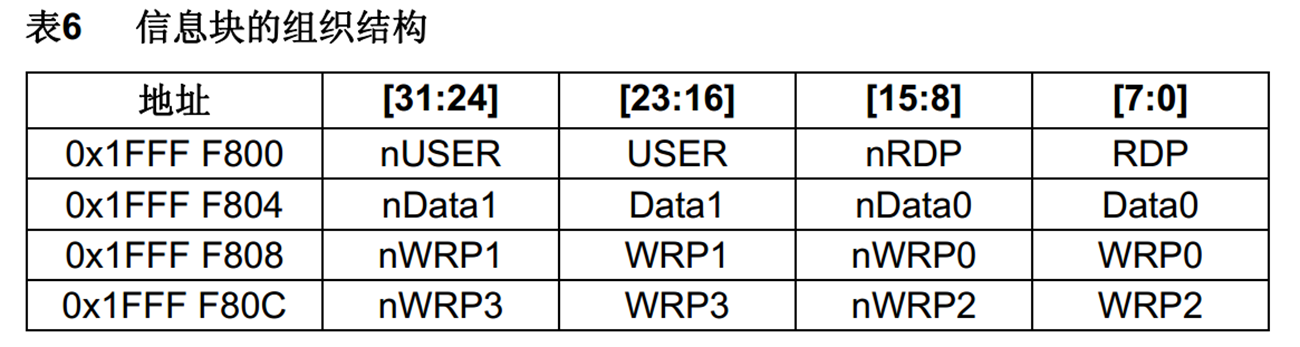

信息块中选项字节（Option Bytes）的 32 位寄存器布局

•RDP：写入RDPRT键（0x000000A5）后解除读保护

•USER：配置硬件看门狗和进入停机/待机模式是否产生复位

•Data0/1：用户可自定义使用

•WRP0/1/2/3：配置写保护，每一个位对应保护4个存储页（中容量）

选项字节编程

•检查FLASH_SR的BSY位，以确认没有其他正在进行的编程操作

•解锁FLASH_CR的OPTWRE位

•设置FLASH_CR的OPTPG位为1

•写入要编程的半字到指定的地址

•等待BSY位变为0

读出写入的地址并验证数据

选项字节擦除

•检查FLASH_SR的BSY位，以确认没有其他正在进行的闪存操作

•解锁FLASH_CR的OPTWRE位

•设置FLASH_CR的OPTER位为1

•设置FLASH_CR的STRT位为1

•等待BSY位变为0

读出被擦除的选择字节并做验证

电子签名

•电子签名存放在闪存存储器模块的系统存储区域，包含的芯片识别信息在出厂时编写，不可更改，使用指针读指定地址下的存储器可获取电子签名

•闪存容量寄存器：

基地址：0x1FFF F7E0

大小：16位
