02计算机组成原理-IO接口
前言
外部设备种类繁多,且具有不同的工作特性,因而它们在工作方式、数据格式和工作速度等方面存在很大差异。此外,由于CPU、内存等计算机主机部件采用高速元器件,使得它们和外设之间在技术特性上有很大的差异,它们各有自己的时钟和独立的时序控制,两者之间采用完全的异步工作方式。例如，打印机的工作速度相对较慢，数据格式通常是特定的打印指令，而内存的工作速度极快，数据格式以二进制形式存储。
为此,为了解决外设与主机之间的同步与协调、工作速度匹配以及数据格式转换等问题，需要相应的逻辑部件，即外设的 I/O 接口或 I/O 模块。I/O 接口就像是翻译和协调员，将主机发出的高速、复杂的指令和数据，转换为外设能够理解和执行的形式，同时也将外设的反馈和数据转换为主机能够处理的格式。比如，当主机要向打印机发送打印任务时，I/O 接口会将主机的高速数据流转换为打印机能够逐步接收和处理的低速、特定格式的数据，并协调两者的工作节奏，确保打印任务顺利完成。
各种 I/O 控制器、设备控制器（包括适配器或适配卡）都属于 I/O 接口，在一些大型机中，I/O 模块甚至承担着大量复杂的外设控制任务，如同专门处理外设事务的"处理器"。
I/O 接口在计算机系统中起着至关重要的桥梁作用，使得主机与各种不同特性的外设能够协同工作，实现高效的数据交换和任务执行。
1.IO接口
I/O接口是连接外设和主机的一个"桥梁",因此它在外设侧和主机侧各有一个接口。通常把它在主机侧的接口称为内部接口 ,在外设侧的接口称为外部接口。
内部接口通过I/O总线和内存、CPU相连,而外部接口则通过各种I/O接口电缆(如USB线、网线等)将其连到外设上。
因此,通过I/O接口,可以在CPU、主存和外设之间建立一个高效的信息传输"通路"。这个通路就是"CPU和内存一I/O总线一I/O接口(I/O控制器)一I/O接口电缆一外设"。
I/O接口的职能可概括为以下几个方面：
1.数据缓冲 ：由于主存和 CPU 寄存器存取速度快，外设速度慢，I/O 接口中引入数据缓冲寄存器来匹配主机和外设工作速度。比如，内存可以瞬间处理大量数据，而打印机打印一页纸可能需要数秒，数据缓冲寄存器就像一个缓冲区，暂存要打印的数据，使内存和打印机能以各自的速度工作，避免数据堵塞。
2.错误或状态检测 ：I/O 接口提供状态寄存器保存各种状态信息供 CPU 查用。例如，能知道设备是否完成打印、是否准备好输入、是否有缺纸等出错情况。设备出错分两类，一是电路故障等异常，二是数据传输错误（可通过字符校验码检测）。好比车辆行驶中，仪表盘会显示车辆的各种状态，如油量、水温、是否故障等，让驾驶员（CPU）了解情况。
3.控制和定时：提供控制和定时逻辑，接收系统总线的控制命令和定时信号。CPU 根据程序的 I/O 请求选择设备通信，并协调内部资源参与 I/O 过程，I/O 接口需提供定时和控制功能，控制数据通信过程中动作的先后关系。这类似于交通信号灯和交警的指挥，确保车辆（数据）有序、按时通过路口（完成通信）。
4.数据格式转换 ：提供数据格式转换部件，将外部接口数据转换为内部接口所需格式，或反向转换。
例如，磁盘读出或写入的数据在磁盘控制器中进行串/并转换。如同不同国家的语言翻译，将一种语言（格式）转换为另一种语言（格式），以便交流（通信）
1.1IO接口通用结构

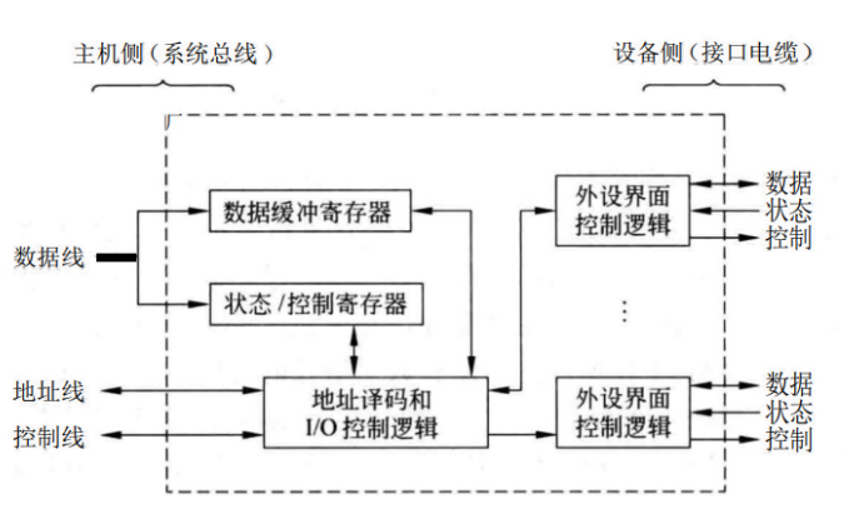

不同的I/O接口在设计和功能上各不相同，这主要体现在它们控制外设的数量、数据传输的速度、数据格式的处理能力，以及它们与主机交互的复杂性上。由于这些差异，我们无法一一列举所有类型的I/O接口。上图展示了一个I/O接口的通用结构，这个结构在大多数计算机系统中都是相似的。这个接口在主机侧通过I/O总线与内存和CPU相连，使得CPU能够控制外设并与它们交换数据。
数据缓冲寄存器用于存储数据，解决外设和CPU的速度差异，数据缓冲寄存器可以临时地存储数据，避免数据的丢失和溢出。
状态寄存器用于记录设备的状态比如设备是否准备好接受数据，是否有数据可供读取，是否出现错误，是否能正常使用。这个状态寄存器是用来记录这个接口所连接的外设的工作状态的。这个状态是外设提供给CPU的。
控制寄存器是用来接收CPU对外设的控制命令的，比如要对外设进行参数设置等，因此控制寄存器是CPU通过数据线往外设传递的，它跟状态寄存器的数据传输是相反的。由于它们不会同一时间写入状态和传递控制，所以也常把它们弄成一个寄存器，节省硬件成本。

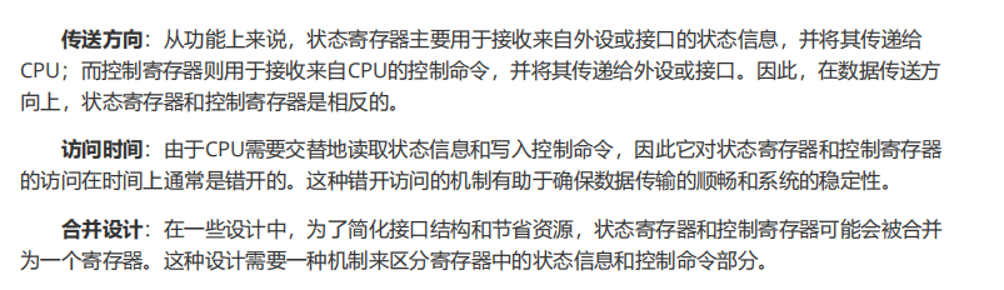

状态寄存器与控制寄存器的关系：
地址译码是通过译码来确定哪个设备被访问，这是通过分析系统总线上的地址信号来实现的，也就是系统会通过地址线产生一个地址信号。
IO控制逻辑主要用于负责控制逻辑则负责协调数据传输的过程，包括数据的流向、控制信号的产生和错误检测。
数据线大家可以看到连接着数据缓冲寄存器和状态/控制寄存器故可用于传输数据，状态字（外设的状态），控制字（控制外设的启动，停止，设置参数），中断类信号。
控制线：注意控制寄存器的控制字不是通过控制线传输的，控制线一般来说是专用的，用来传输读写控制信号的，所以你也可以把它认为是读写控制线，因为外设分为输入设备，输出设备，输入输出设备，这些设备都是进行数据输入输出的，输出就是读数据，输入就是写数据，所以这个控制线是用来传递这个设备现在是要进行数据的写入还是数据的读出的。当然除了输入输出信号，有的控制线还会传递仲裁和握手信号，这个后续会讲。
一个IO接口不止连一个设备，你可以从上图的右侧看出。
早期的I/O总线采用并行方式，通过一组共享的地址线、数据线和控制线来实现主机与I/O设备之间的通信。这种设计允许CPU通过总线访问I/O接口中的多个寄存器，每个寄存器都有其独特的地址。当CPU需要与特定的I/O接口通信时，它会将该接口寄存器的地址发送到地址线上，同时将读/写控制信号发送到控制线上。
地址信息如同一个精确的"导航坐标"，用于选定与主机进行数据交换的特定寄存器。而读/写控制信号可能参与地址译码，比如用写信号确定是接收寄存器，用读信号确定是发送寄存器。
这就好比在一个仓库中，地址线指明了要存取货物的具体位置，读/写信号决定是存放货物还是取出货物。
仲裁信号：如果IO接口连接了好几个设备，此时多个设备同时请求总线，但是总线一次只能传输一次数据，所以这个时候得决定哪个设备可以优先使用总线，这就是所谓的仲裁。即裁决下谁有限，这个仲裁是有个算法的，这是操作系统里面要解决的东西。
握手信号：这些信号用于在设备和CPU之间建立通信的同步。例如，当设备准备好发送或接收数据时，会发送一个信号给CPU，CPU在确认准备好后再进行数据传输。
1.2IO总线与IO接口交互
地址译码 ：地址信息通过地址线发送到I/O接口，接口中的控制逻辑会解码这些地址信息，确定要访问的寄存器。（CPU操作对应外设的寄存器就等于操作外设了）例如，控制逻辑会判断地址是否指向数据寄存器、状态寄存器或控制寄存器。
读/写控制：读/写控制信号用于指示数据传输的方向。如果控制信号是写信号，那么数据将从主机传输到I/O接口的数据寄存器；如果是读信号，则数据将从I/O接口的数据寄存器传输到主机。
命令字译码：当CPU向I/O接口发送命令时，这些命令通常被编码在命令字中，通过数据线发送到控制寄存器。I/O接口的控制逻辑会对命令字进行译码，以确定需要执行的具体操作。
数据传输：数据缓冲寄存器在数据传输过程中起到关键作用。当数据需要从主机传输到外设时，数据首先被写入数据缓冲寄存器，然后通过外设接口逻辑传输到外设。相反，当数据从外设传输到主机时，数据首先被读入数据缓冲寄存器，然后再通过数据线传输到主机。
状态收集：状态寄存器用于收集和存储外设的状态信息，如设备是否准备好、是否有数据等待读取、是否发生错误等。这些状态信息可以通过读取状态寄存器的方式被主机查询。
握手信号和仲裁：在并行总线中，握手信号（如应答信号ACK）用于协调数据传输，确保数据的正确接收。仲裁信号则用于在多个设备尝试访问总线时确定哪个设备将被允许访问。
1.3具有主控能力的IO接口
具有主控能力的 I/O 接口：
当一个I/O接口具备主控能力，如DMA（Direct Memory Access）控制器，它能够自主发起总线事务并控制数据的传输，而不需要CPU的直接干预。这种能力极大地提高了数据传输的效率，尤其是在处理大量数据时，因为CPU可以在此期间执行其他任务，从而实现并行处理。在这种情况下，控制线上的信号由DMA控制器生成，而地址线用于指定数据传输的目标或源地址，此时地址线的方向是从DMA控制器输出至总线。
程序员通常不需要深入了解外设的机械或物理特性，如磁盘的旋转速度、磁头的移动方式、网络信号的物理传输介质等。这是因为这些细节被封装在硬件和I/O接口的内部，程序员只需要按照接口定义的规则进行操作，就可以实现对外设的有效控制。这种抽象层次的划分有助于简化软件开发，提高系统的可维护性和可扩展性。

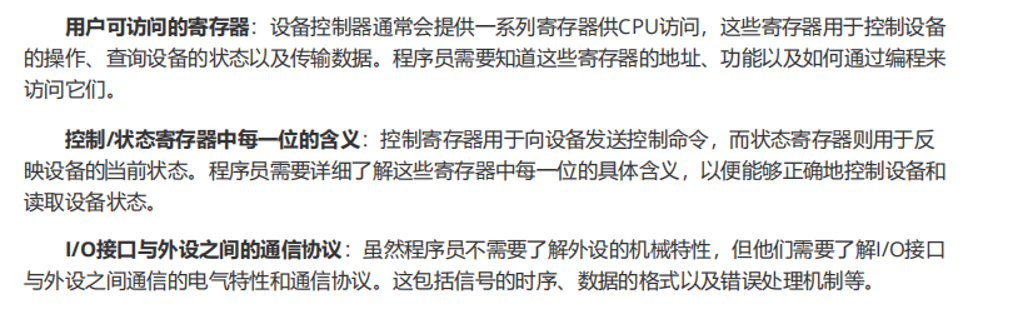

编写底层I/O软件的程序员在使用这类设备控制器时，主要需要了解以下几个方面：
在底层 I/O 软件中，能够通过将控制命令置入控制寄存器来启动外设工作。还能读取状态寄存器，以掌握外设和设备控制器的状态。此外，直接访问数据缓冲寄存器可实现数据的输入与输出。
这就像操控一个复杂的机器，通过向特定的控制部件发送指令来启动机器（启动外设），查看仪表的显示来了解机器的状况（读取状态），以及在特定的存储区域存取物品来完成生产流程（数据的输入输出）。

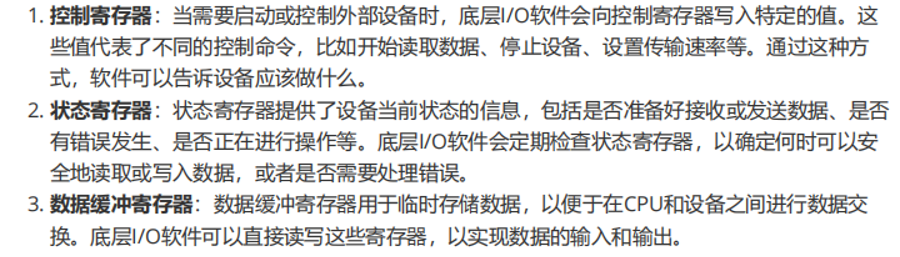

在底层I/O软件中，与外设的交互主要通过控制寄存器、状态寄存器和数据缓冲寄存器来完成。这些操作通过特定的I/O指令实现，这些指令在操作系统内核的底层I/O软件中被广泛使用，并且通常被视为特权指令。底层I/O软件（通常是设备驱动程序）与硬件交互的方式有：
为了访问这些寄存器，操作系统提供了专门的I/O指令，如 IN 和 OUT 指令（在x86架构中）。这些指令允许CPU从设备读取数据（ IN ）或将数据写入设备（ OUT ）。由于这些操作可能会影响系统的稳定性和安全性，因此I/O指令通常只允许在内核模式下运行，即操作系统内核或具有最高权限的代码才能执行。这也就是为什么它们被称为"特权指令"。只有操作系统内核或经过授权的程序才能执行特权指令，而普通的应用程序则无法直接执行这些指令。这种机制有助于防止恶意程序对硬件进行非法访问或破坏。
CPU操作外设就是操作对应IO接口的寄存器，那CPU是怎么找到对应的寄存器的呢，下面让我们来看一下。
2.IO端口及其编址
I/O 端口实际上就是 I/O 接口中的寄存器，比如数据缓存寄存器是数据端口，控制/状态寄存器是控制/状态端口。各位要区分开IO接口和IO端口。
每个外设都对应一组寄存器，操作不同的寄存器就是在操作不同的设备。
这就好比一个办公室中的不同文件柜（寄存器），分别存放着不同类型的文件（数据、控制/状态信息），而这些文件柜都有各自的标识（端口地址）。
为了方便 CPU 能够快速选择 I/O 设备以及对 I/O 端口进行寻址，给所有 I/O 接口中可访问的寄存器编址是必不可少的。想象一下，如果没有明确的编址，CPU 就像在一个混乱的仓库中盲目寻找特定的物品，效率会极其低下。
目前，I/O端口的编址主要有两种方式：独立编址和统一编址。
2.1独立编址
在独立编址方案中，I/O端口拥有独立于主存储器地址空间的地址范围。这意味着I/O端口和主存储器使用不同的地址空间，CPU通过专用的I/O指令（如x86架构中的 IN 和 OUT 指令）来访问I/O端口。每个I/O端口都被分配了一个唯一的地址，这个地址用于识别特定的I/O设备及其内部的寄存器。例如，数据端口和控制/状态端口会有各自的地址。

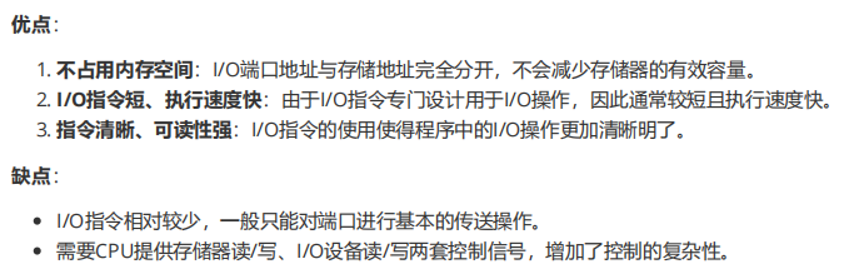

特点：I/O地址与存储地址分开独立编址，I/O端口地址不占用存储空间的地址范围。在系统中存在另一种与存储地址无关的I/O地址空间，CPU必须具有专用于输入输出操作的指令（如IN、OUT等）和控制逻辑。
示例：
Intel 处理器采用此方式，I/O 地址空间由 2^16（64K）个地址编号组成，每个编号对应一个 8 位I/O 端口，两个连续 8 位端口可视为一个 16 位端口，并提供 IN 和 OUT 指令。例如，在一个独立编址的系统中，如果要从一个特定的 I/O 端口读取数据，CPU 会执行专门的 IN指令，并在指令中指定该端口的地址。
2.2统一编制
统一编址方案中，I/O端口的地址被包含在主存储器的地址空间内。这意味着I/O端口被视为内存的一部分，可以像访问内存一样通过读写指令来访问。这种方式下，I/O设备的寄存器映射到特定的内存地址上，使得I/O操作看起来就像普通的内存访问操作一样。

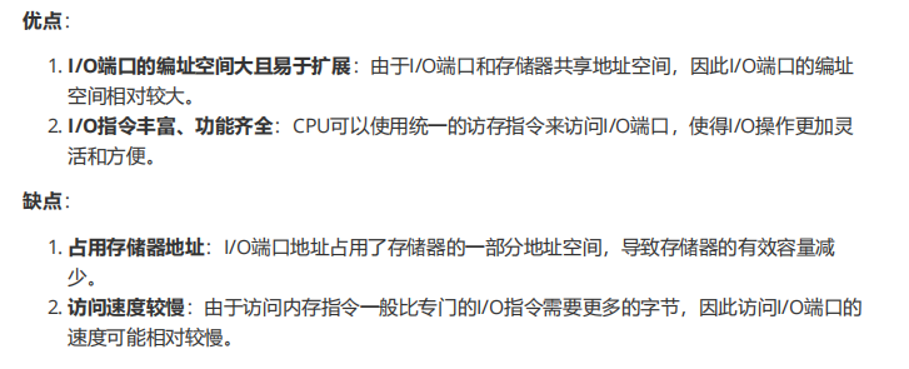

特点：从整个寻址空间中划出一部分给I/O设备，其余的给存储器，通过地址码区分操作对象是存储器还是I/O。I/O端口和存储单元按照存储单元的编址方法统一编排地址，共同构成一个统一的地址空间。
示例：
可使用访存指令实现 CPU 寄存器与 I/O 端口的数据传送，用 AND、OR 等指令操作 I/O 接口中的控制或状态寄存器。比如，在统一编址的系统中，若要访问某个 I/O 端口，就像访问主存中的某个存储单元一样，使用普通的访存指令，并根据地址判断是对主存还是 I/O 端口进行操作。
2.3两队编址方式对比
在选择I/O端口的编址方式时，需要根据系统的具体需求和硬件环境进行综合考虑。独立编址方式适用于对I/O操作速度和指令清晰度有较高要求的场景；而统一编址方式则适用于需要较大I/O编址空间且对I/O操作灵活性有较高要求的场景。无论采用哪种方式，都需要确保CPU能够准确、快速地选择并访问I/O接口中的各个寄存器。
在实际应用中，许多现代系统采用了混合方案，即某些I/O设备使用独立编址，而另一些则使用统一编址。这样的设计可以结合两者的优点，提供最佳的性能和灵活性。
无论采用哪种编址方式，I/O端口的地址都必须在系统初始化时正确配置，以确保CPU能够准确地找到并访问所需的I/O设备和寄存器。这通常是在BIOS/UEFI固件或操作系统加载时完成的。
来做两个题目：
1.磁盘驱动器属于IO接口吗？
答：不属于！磁盘驱动器就是磁盘本身，它是属于外设。
2.假设一条IO指令需要传输数据，数据的传输是发生在什么之间？
A.I/O设备和I/O端口
B通用寄存器和I/O设备
C通用寄存器和I/O端口
答：C!因为IO指令，数据传送，那肯定是CPU需要一个数据啊，CPU需要通过外部设备给它一个数据，刚刚说过了CPU是通过操作IO接口的那些寄存器从而传到CPU里的那些寄存器种的，因此是在IO端口和通用寄存器中传送的。
大概先写这些吧，今天的博客就先写到这，谢谢您的观看。
