02计算机组成原理-Cache的组相联和全相联映射

前言
1.全相联映射
2.组相联映射

前言

上一节博客讲了Cache的直接映射，这届博客来讲Cache的组相联和全相联

1.全相联映射

全相联映射（Fully Associative Mapping）是一种缓存映射技术，它为内存块提供最大的灵活性，允许缓存中的任何位置存储任何内存块 。相比于直接映射和，全相联映射在减少冲突缺失方面表现更佳，但伴随而来的是更高的硬件复杂度和成本。简单来说就是一个内存块可以放到Cache中的任意一个位置

在全相联缓存中，每个缓存条目都可以存放来自主存中任何地址的数据块 。这意味着每个缓存项都有一个对应的标记（Tag）、有效位（Valid Bit）以及数据存储区域。有效位用来指示该缓存项是否有有效数据，而标记则用于识别该缓存项存储的是主存中哪个地址的数据。

直接映射工作原理：

分块与编号：主存和Cache都被分为固定大小的数据块。主存分块，Cache分行，主存的块和Cache行中的数据区域大小相同。

地址结构：主存地址可以被细分为主存块地址（标记位）和块内偏移地址。区别于前面的直接映射：没有了组号。

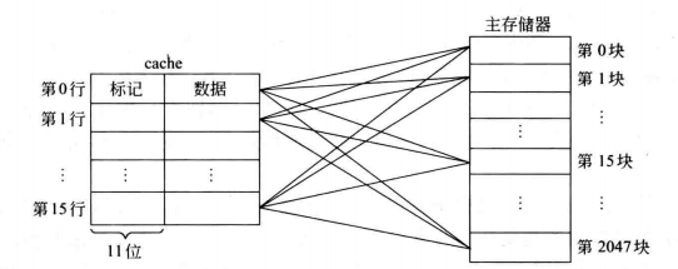

映射算法：主存的数据块可以映射到Cache的任意行，即主存中的某一数据块可以放置在Cache中的任意块。

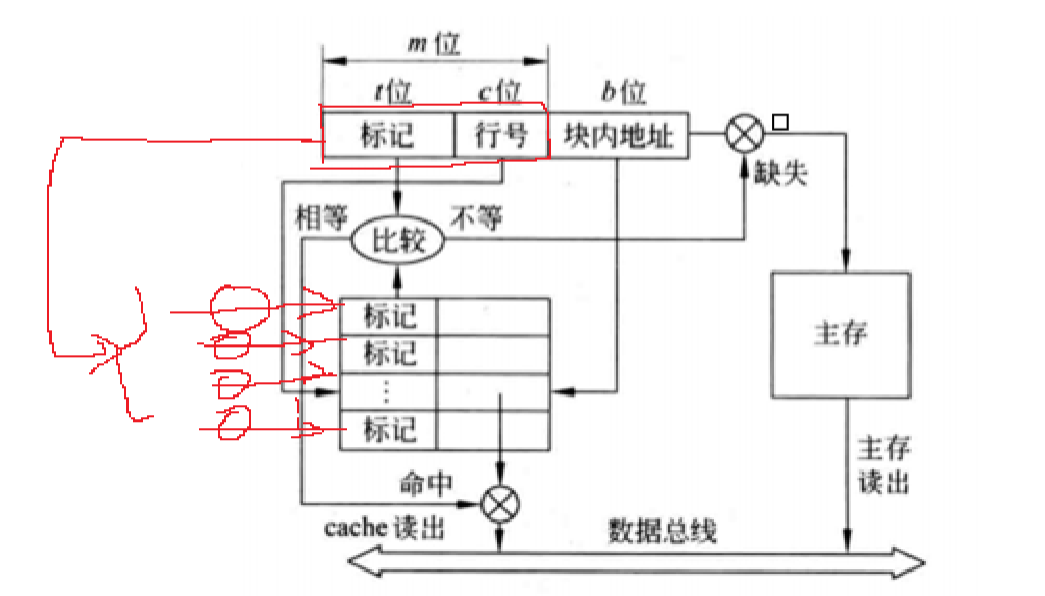

查找机制：为了找到指定的块，Cache中的每个项都需要被检索，因为该块可能被存放在Cache中的任何位置 。这个过程是通过一个与Cache中每个项都相关的比较器并行完成的。下面这个图是直接映射的工作原理的图，这里只需要一个比较器是因为我们知道主存可以分为行号和标记，我们可以直接去对应的Cache行中找，而这里是全相联的，主存地址只能分为标记和块内地址，为了方便比较我们给每一个Cache行都加一个比较器，通过总线把标记位传给这些比较器，得到结果要不是只有一位是1（且有效位是1查找成功），要不全是0，说明缺失，去访存即可。所以全相联的比较器的个数是Cache行的个数，而直接映射的比较器只需一个即可。

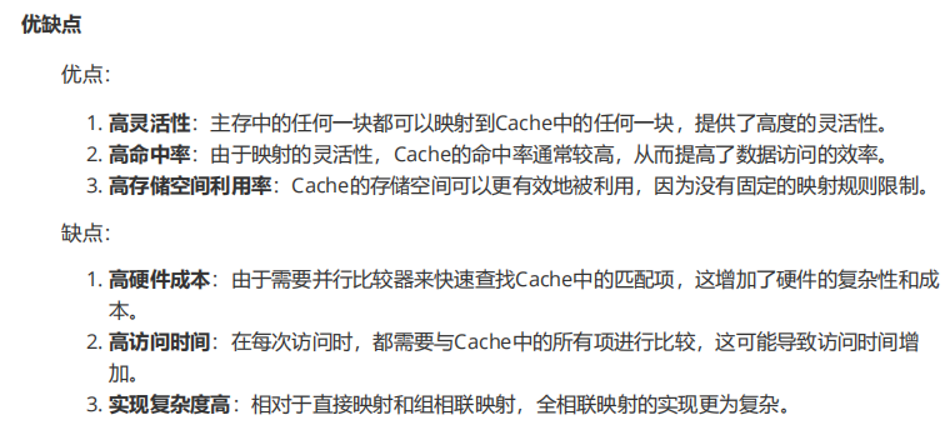

全相联映射通常用于块数较少的Cache中，因为它在硬件成本和数据访问效率之间提供了较好的平衡。然而，随着Cache容量的增加，全相联映射的硬件成本可能会迅速上升，因此在实际应用中，组相联映射（Set Associative Mapping）往往是一个更实际的选择。

2.组相联映射

组相联（Set Associative）缓存设计是直接映射和全相联映射之间的一个折中方案，它试图平衡二者的优势，既减少冲突缺失，又避免全相联映射的高硬件复杂度和成本。

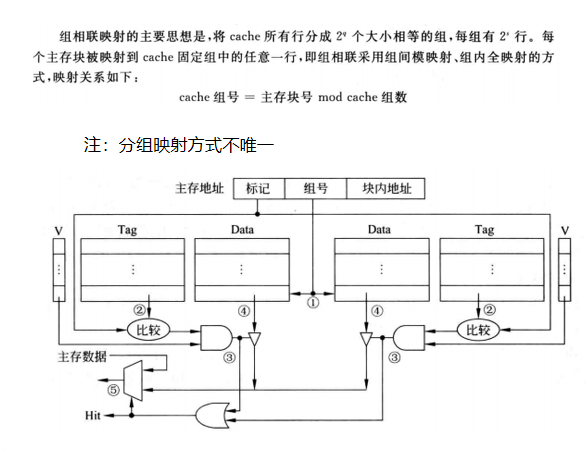

在组相联缓存中，缓存被划分为多个组，每个组包含固定数量的缓存行（或称块）。每个内存块可以映射到与之关联的组内的任意一个缓存行，但不能映射到其他组。映射方式是用主存块号对组数取模得到该主存单元应该在Cache的第几组。这种设计结合了直接映射（通过索引确定唯一组）和全相联映射（组内任意缓存行）的特点。

在这种映射方式中，主存储器和高速缓存被分成相同大小的组（Set），每个组内再被分为相同大小的块（Block）。组间采用直接映射，而组内的块之间则采用全相联映射。

若一组有r个Cache行，被称为r路组相联。

组相联工作原理：

r路组相联需要r个比较器来确定，因为主存地址中是可以确定组号的，我们只需去对应的那一组找就可以了，而又因为是r路，即一组中有r个Cache行，所以需要r个比较器。

分组：主存储器和高速缓存被划分为大小相等的组。假设主存储器有M个块，高速缓存有N个块，每组有S个块，则高速缓存有N/S个组。

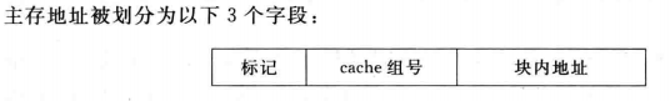

索引：当CPU需要访问主存储器中的某个块时，首先根据主存地址的某一部分（索引域）来确定该块应映射到高速缓存的哪一个组。具体地，假设主存地址由<Tag, Index, Offset>三部分组成，其中Index用于确定组号 。这里跟直接映射的区别就是中间用Cache的组号替代了Cache行数。

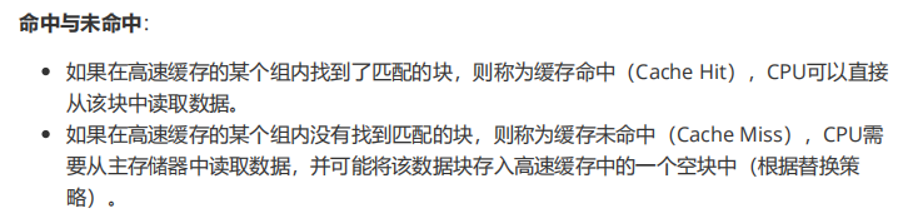

块匹配：在确定了组号后，CPU会在该组内的所有块中查找与主存块匹配的块。匹配是通过比较主存地址的Tag部分和高速缓存块中的Tag标记来实现的

注意直接映射是没有替换策略的，因为它放的位置只有那一行，当产生冲突的时候没有选择，直接替换即可。

注：直接映射可以看作是 1路组相联

全相联映射可以看作是只有1组的组相联，即所以Cache行分为1组

比较器的个数：r路组相联需要r个比较器。比较器的位数=地址标记字段的位数（tag位数）

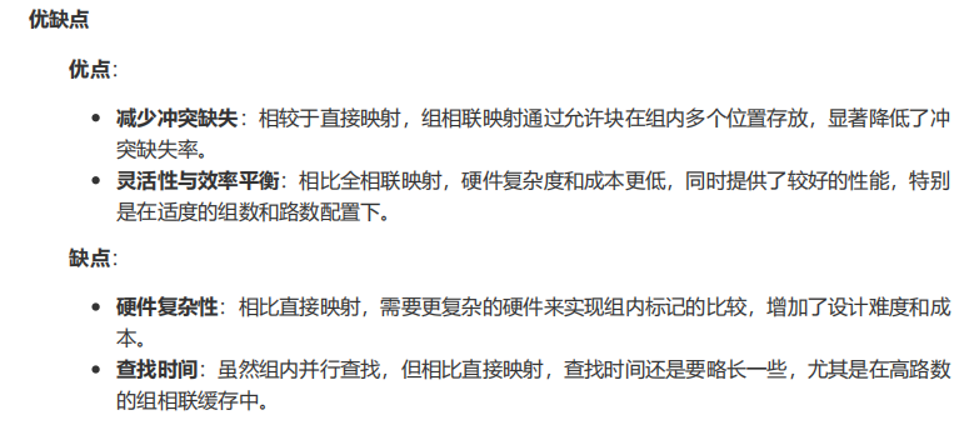

组相联映射广泛应用于现代处理器的多级缓存设计中，尤其是在L1或L2缓存，因为它在成本和性能之间达到了一个很好的平衡。通过调整组数和路数，设计者可以根据特定应用场景和性能目标来优化缓存性能，比如对冲突缺失敏感的应用可能倾向于使用更高路数的组相联缓存。

组相联缓存查找过程：

地址解析：处理器请求的内存地址被解析为标记（Tag）、索引（Index）和偏移（Offset）。索引用于确定请求数据可能所在的组。
组选择：根据索引值，直接选择对应的组。这意味着索引位数决定了组的数量，每增加一位索引，组数翻倍而组的大小减半。

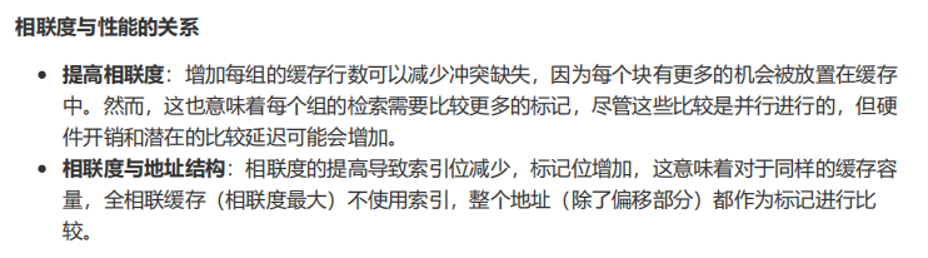

并行比较：选定的组中所有缓存行的标记与请求地址的标记部分并行比较。增加相联度（每组的缓存行数）可以提高并行度，从而可能减少查找时间，但同时增加了硬件复杂性和成本。
标记与偏移：相联度的增加会导致每组的块数增多，因此索引位减少，标记位相应增加，以维持地址的唯一性。标记位的增多是为了能够唯一标识组内更多的块。

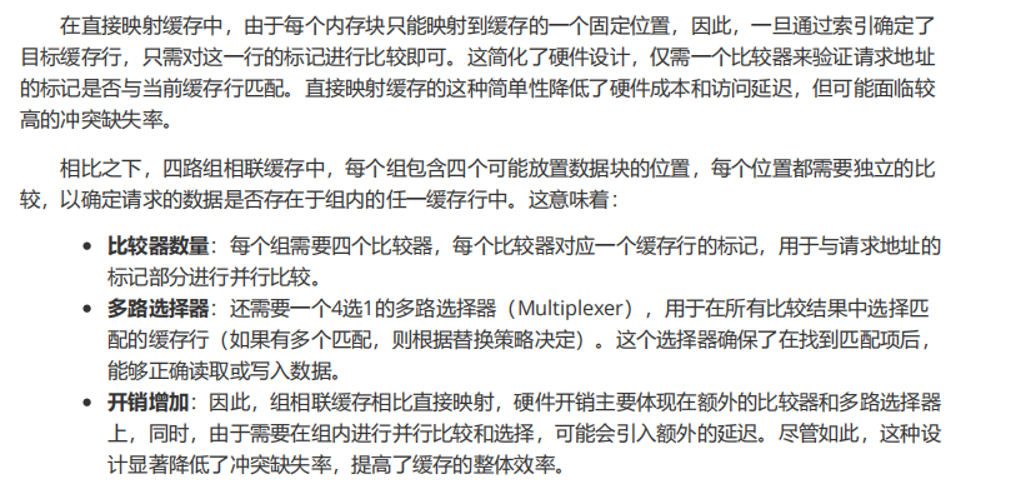

硬件选择：

地址映射这块就结束了，下节博客讲替换算法。大概先写这些吧，今天的博客就先写到这，谢谢您的观看。
