核心逻辑：双闭环分工不同，输出自然不同
关键公式：拆解双闭环核心运算依据
流程图：直观看懂双闭环工作流程
实操关键：测功机+功率分析仪，选型3大避坑点
互动福利

做电机控制的朋友，是不是每天和双闭环打交道，却偶尔会愣神：为啥速度环PI输出是力矩/电流，电流环PI偏偏输出电压？还有台架测试的测功机、功率分析仪，看似只是"测数据"，为啥老工程师都说选型错了全白干？

今天把底层逻辑、核心公式、实操关键一次性讲透，搭配直观流程图，文末还有互动福利，看看你是不是真的吃透了～

一、核心逻辑：双闭环分工不同，输出自然不同

双闭环的设计本质，就是把"控转速"的大目标拆成两个小任务，层层落地，根本没必要让一个环路包揽所有，各司其职才能实现精准控制。

✅ 速度环：管"力够不够"，输出力矩/电流指令

速度环的唯一目标，就是让电机转速精准跟上目标值。电机要加速，核心条件是：电磁转矩必须大于负载转矩，多出来的转矩才能克服电机惯性，拉动转速上升。

速度环的PI控制器，就是根据"转速误差"（目标转速-实际转速），估算出"需要多大转矩"------误差越大，需要的加速度越大，输出的转矩需求就越高。

更关键的是，永磁同步电机、直流无刷电机的转矩与电流存在固定正比关系，无需复杂换算，直接通过控制电流就能控制转矩。

✅ 电流环：管"电够不够"，输出电压指令

电流环是速度环的"执行手"，接到速度环下达的电流指令后，核心要解决的是"怎么让电机实际电流精准达标"。

电机绕组有电阻、电感，运转时还会产生反电动势，这三者都会阻碍电流达到目标值。电流环的PI控制器，就是根据"实际电流与目标电流的误差"，精准计算出需要施加的电压，克服这些阻碍，让电流刚好符合指令。

最终输出的电压指令，会转换成实际加在电机线圈上的电压，完成电流的精准控制，进而保障转速稳定。

二、关键公式：拆解双闭环核心运算依据

理解双闭环输出差异，核心公式一定要记牢，实操中所有运算都围绕这些公式展开，避免踩"量纲不统一"的坑。

转矩与电流关系公式 ： T=Kt⋅IqT = K_t \cdot I_qT=Kt⋅Iq

说明：T为电磁转矩， KtK_tKt 为转矩系数（电机固有参数）， IqI_qIq 为q轴电流；该公式是"速度环输出电流指令"的核心依据，证明转矩与q轴电流成正比，控制电流即可控制转矩。
电机电压平衡方程 ： U=R⋅I+L⋅dIdt+EU = R \cdot I + L \cdot \frac{dI}{dt} + EU=R⋅I+L⋅dtdI+E

说明：U为施加在电机绕组的电压，R为绕组电阻，I为绕组电流，L为绕组电感， dIdt\frac{dI}{dt}dtdI 为电流变化率，E为反电动势；该公式是"电流环输出电压指令"的核心，电流环需通过调节U，抵消R·I、L·dI/dt和E的影响，确保电流达标。
转速与转矩关系公式 ： J⋅dωdt=Te−TLJ \cdot \frac{d\omega}{dt} = T_e - T_LJ⋅dtdω=Te−TL

说明：J为电机转动惯量， dωdt\frac{d\omega}{dt}dtdω 为角加速度， TeT_eTe 为电磁转矩， TLT_LTL 为负载转矩；该公式解释了速度环的工作逻辑------只有 Te>TLT_e > T_LTe>TL ，电机才会加速（dω/dt > 0），转速才能追上目标值。

三、流程图：直观看懂双闭环工作流程

用一张流程图，快速理清速度环、电流环的联动逻辑，以及测功机台架、功率分析仪的作用，一看就懂：
输入：转速误差（目标-实际）
输入：电流误差（Iq_ref-实际Iq）
反馈精准数据
施加模拟负载TL
目标转速
速度环PI控制器
输出：q轴电流指令Iq_ref
电流环PI控制器
输出：d/q轴电压指令Ud、Uq
电机本体
实际转速/实际电流采集

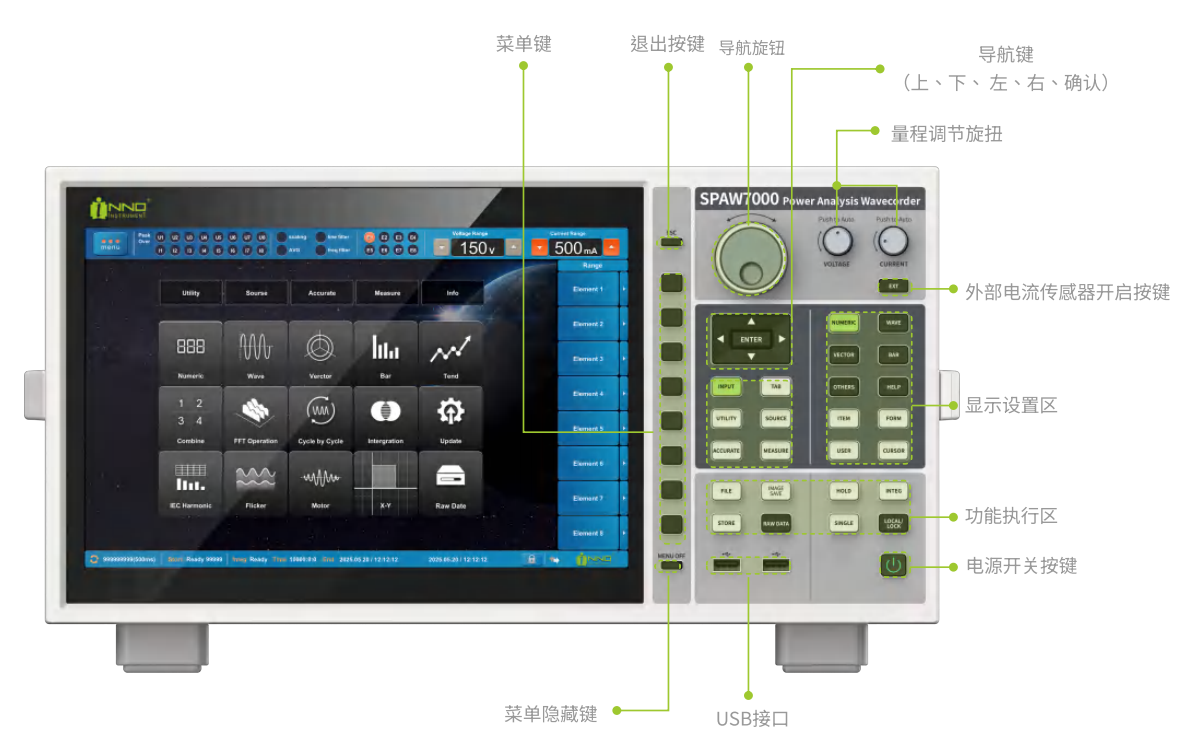

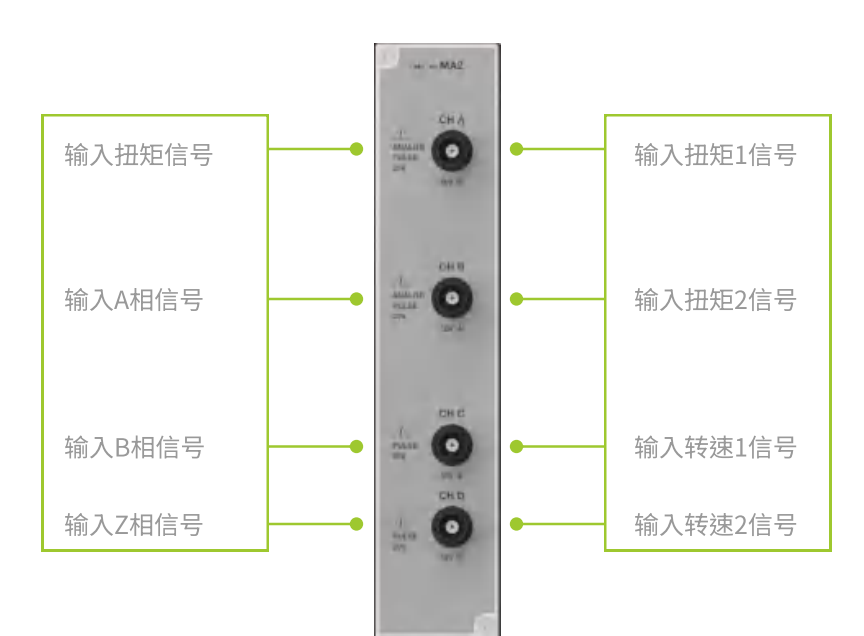

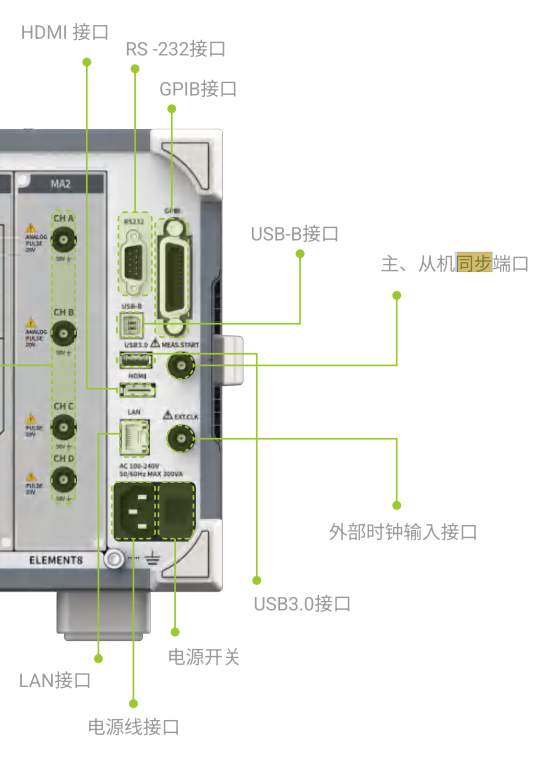

功率分析仪
测功机台架
电机性能评价/算法优化

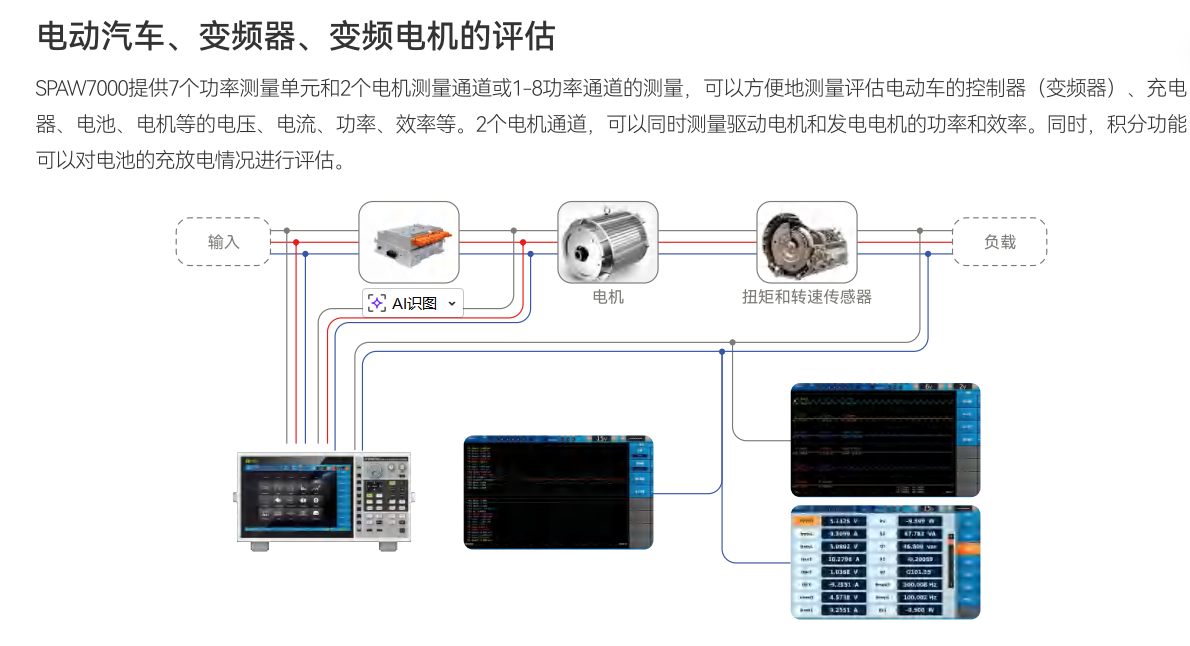

流程图说明：目标转速触发速度环，速度环输出电流指令给电流环，电流环输出电压驱动电机；测功机模拟实际负载，功率分析仪采集实时数据并反馈，最终实现转速精准控制和电机性能评价。
