测管即修正!Tube Qualify赋能航空与汽车管路一体化智能在线检测

管路系统作为现代工业装备的"血管网络",其制造质量直接关系到航空航天飞行器、汽车整机的安全性能与运行可靠性。航空航天领域的液压系统、燃油系统、环控系统管路,以及汽车领域的发动机管路、制动管路、新能源电池冷却管路等,对加工精度、空间形态、装配适配性提出了严苛要求。

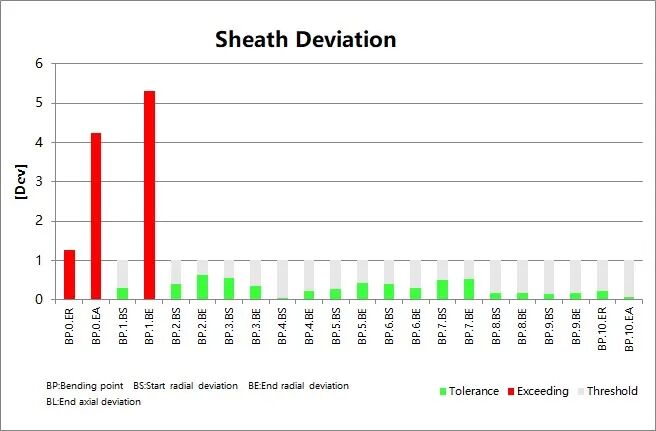

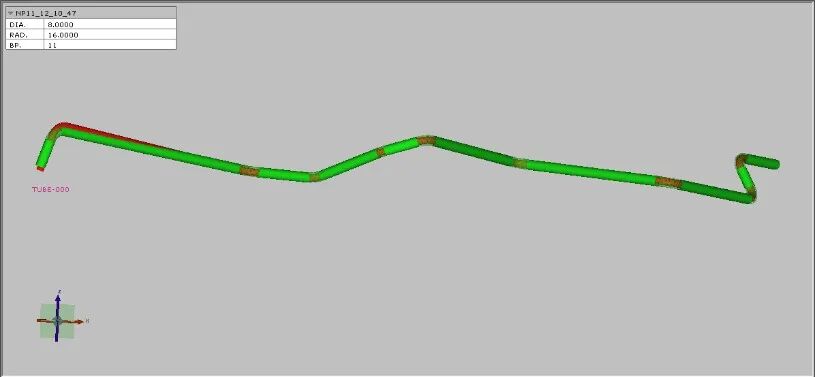

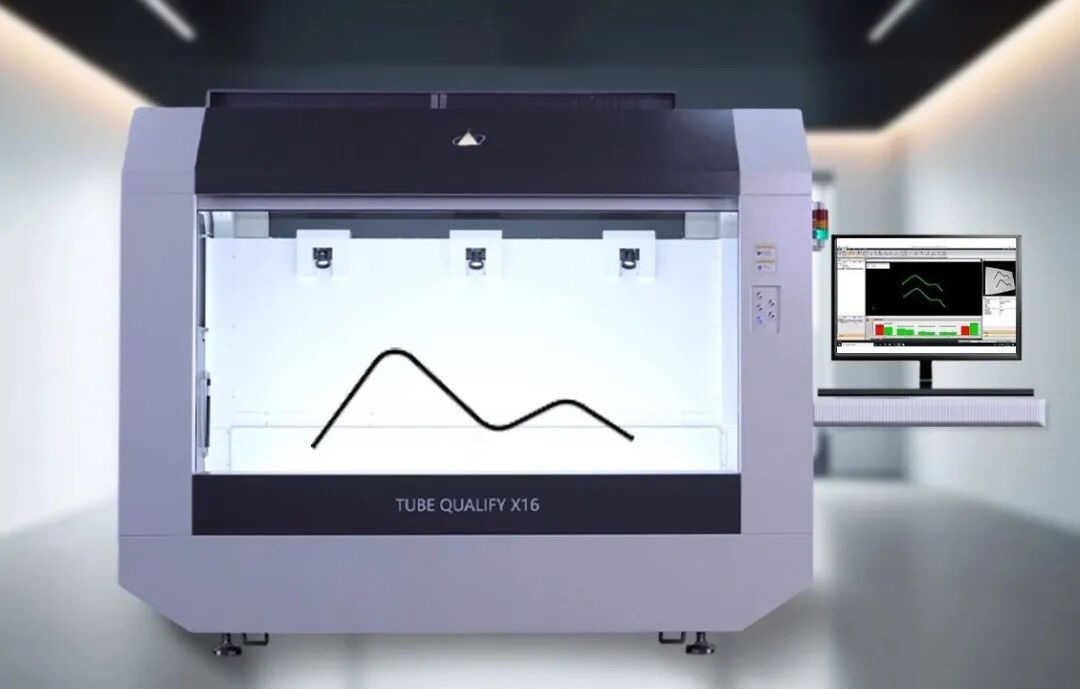

新拓三维Tube Qualify三维光学弯管测量系统,搭配Tube Qualify三维弯管检测软件,可满足各种类型管件的测量要求,通过一键操作即可获取LRA、PRB、XYZ以及管件护套公差等专业弯管参数,软件可自动计算弯管机加工修正值及回弹补偿等参数,直接与弯管机通讯,提升弯管机调试效率,简化工作流程,降低操作人员技能要求,帮助用户降本增效。

航空航天与汽车智造的测量范式变革

传统管路检测受限于技术手段和效率瓶颈,普遍采用抽检模式。基于适航要求,民航适航CTSO-C161标准强制要求对关键管路100%全检,传统方法难以满足生产节拍。汽车制造领域则更多依赖抽检,存在质量风险隐患。

传统管路检测采用离线模式,管件需从生产线转移至检测工位,检测完成后反馈至生产环节,信息链路长、响应滞后。在航空航天领域,Ti-6Al-4V管材试弯损耗达¥36,000/根,接触式测量容易划伤管路表面;而在汽车批量流水线生产模式下,离线检测成为制约产能提升的瓶颈。

复杂弯管制造的测量需求驱动

根据行业标准(如ISO 8574、GB/T 41028等),航空液压系统管路的空间位置公差需控制在±0.5mm以内,关键部位要求±0.1mm。同时,航空级管材(如钛合金、高温合金)成本高昂,试弯材料浪费带来显著经济损失。

汽车管路种类繁多,且汽车制造对生产节拍要求严格,检测效率直接影响产线产能。批量生产环境下,如何实现管路的100%全检,如何快速判定加工质量,如何与弯管机形成数据闭环,是汽车管路检测必须解决的问题。

另外,弯管加工是一个复杂的弹塑性变形过程,管材回弹、延伸等变形行为难以精确预测。实际生产中,需要通过"试弯-测量-调整-再试弯"的迭代过程确定弯管机加工参数,迭代周期长,材料浪费大,参数一致性差。

与接触式测量技术对比

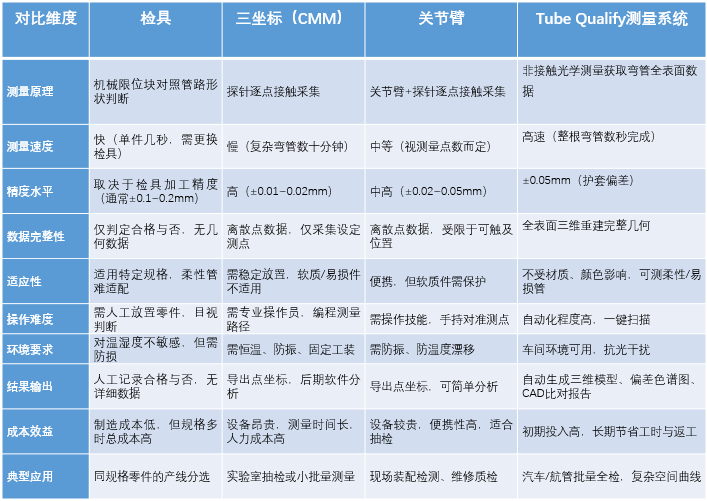

接触式测量以检具、三坐标和关节臂为代表,测量速度慢,可能划伤软质管表面,难以测量复杂结构或细小特征。下表系统对比了接触式测量与Tube Qualify光学测量在管路检测应用中的差异:

与主流非接触式测量技术对比

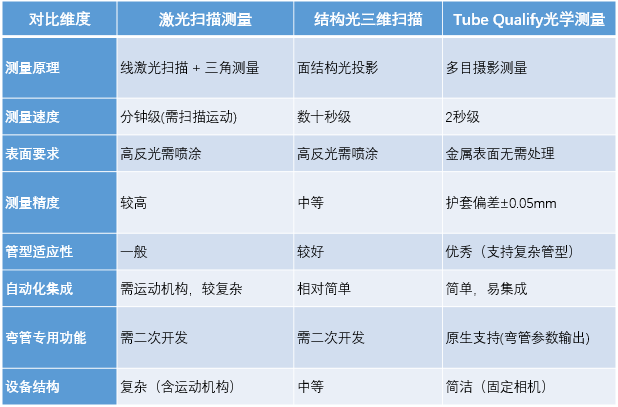

非接触式测量技术基于光学原理,具有高效率、无损伤、工作距离大等特点,主要包括激光三角法、结构光法、双目立体视觉法等技术路线。在管路测量领域,不同技术方案各有特点。

Tube Qualify弯管测量系统技术优势

  • 弯管参数专业化测量能力。

  • 批量在线检测与自动化集成应用优势。

  • 弯管机参数校正的数据闭环优势。

  • 管路工艺积累形成加工参数数据库优势。

  • 检具、人工、材料成本节约优势。

管路测量典型应用案例

航空航天领域管路检测

根据适航要求,关键管路需要进行100%全检。航空级管材昂贵,物理试弯成本高昂,如何在保证检测质量的同时降低生产成本,成为航空制造企业面临的重要挑战。航空工业制造商引入新拓三维Tube Qualify三维光学弯管测量解决方案,可实现复杂管件全检,调机周期显著缩短,满足航空航天领域对质量追溯的严格要求。

汽车制造领域管路检测

汽车管路种类繁多,每类管材对质量都有很高要求,且随着新能源汽车的普及,高压管路、电池冷却管路等新型管路对密封性和精度要求更为严苛。新拓三维自主研制的Tube Qualify三维光学弯管测量系统,已成功导入包括新能源汽车龙头产线、世界知名品牌车企汽车弯管配套汽厂商以及各类弯管机企业,一套设备即可满足产线多种管路的检测需求,大幅节省了设备投资和车间空间。

弯管机加工参数校正

Tube Qualify三维弯管测量系统有助于建立"测量-分析-校正"的数据闭环,支撑弯管加工工艺优化。通过与弯管机联机实时反馈修正量,弯管机根据修正量自动调整加工参数(YBC值),实现闭环控制,提高参数一致性。且不同管材、不同规格的加工参数可形成数据库,为后续生产提供参考,积累工艺知识。

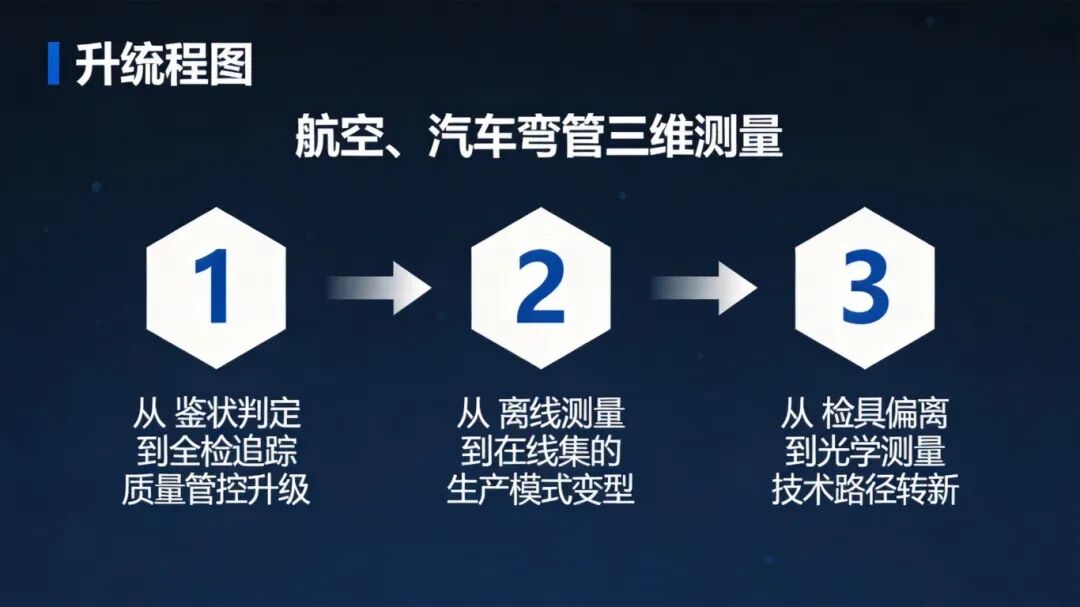

管路检测技术的演进,折射出传统制造向智能制造转型的深刻变革。航空航天、汽车智造领域对管路精度、检测效率、质量追溯的要求持续提升,驱动测量技术从接触式向非接触式,从离线向在线,从抽检向全检,从检具依赖向光学测量的范式变革。

Tube Qualify三维光学弯管测量系统以其专业化、高效化、智能化的技术优势,建立了"弯管测量-批量在线检测-弯管机参数校正"的数据闭环,为航空航天、汽车智造领域的管路质量控制提供了突破性解决方案。
