深入理解顶点着色器、几何着色器与片元着色器的结构、职责与执行顺序，掌握 GPU 渲染管线的核心机制。
渲染管线总览

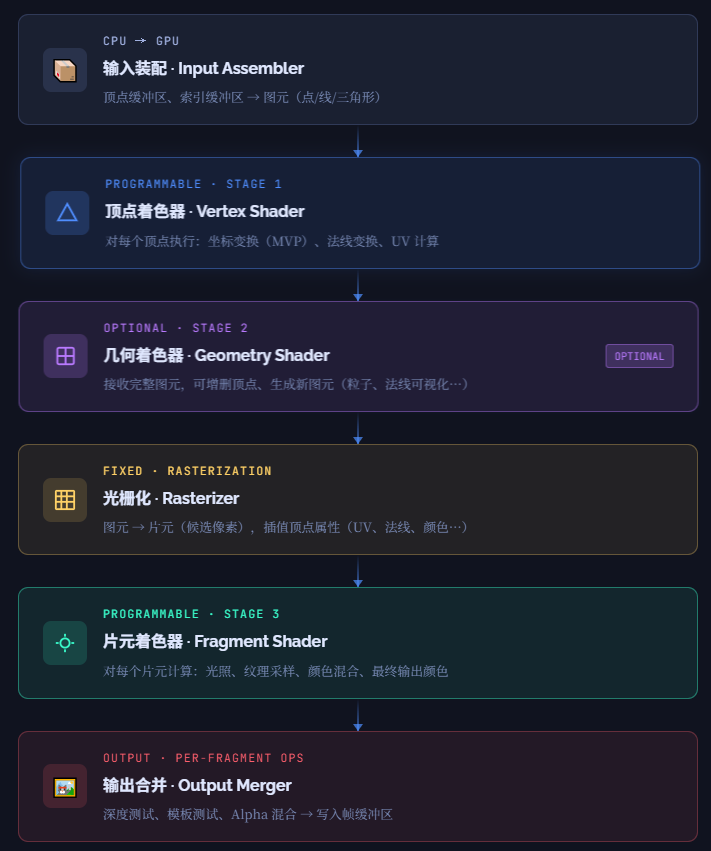

GPU 渲染管线（Rendering Pipeline）是将 3D 场景中的几何数据逐步转化为屏幕像素颜色的完整流程。 在 Unity 的 ShaderLab / HLSL 体系中，开发者可以编写 顶点着色器 、 几何着色器 （可选）以及 片元着色器（像素着色器） 三个可编程阶段， 精确控制物体的形变、几何生成与最终像素颜色。

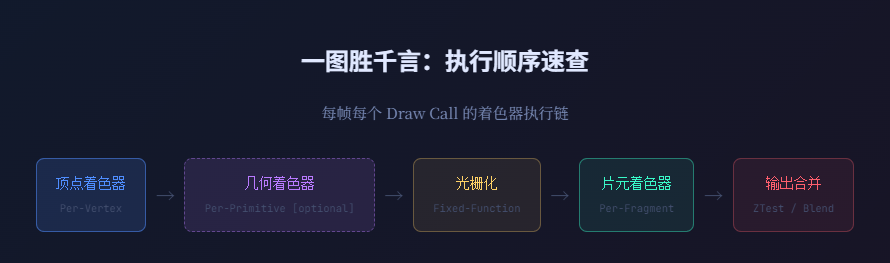

可编程阶段（Vertex / Geometry / Fragment）是 Shader 开发者的主战场，而光栅化与输出合并属于 固定功能管线（Fixed-Function） ， 开发者通过参数配置（如 ZTest / Blend 语句）控制其行为，而非直接编程。
Vertex Shader · 顶点着色器

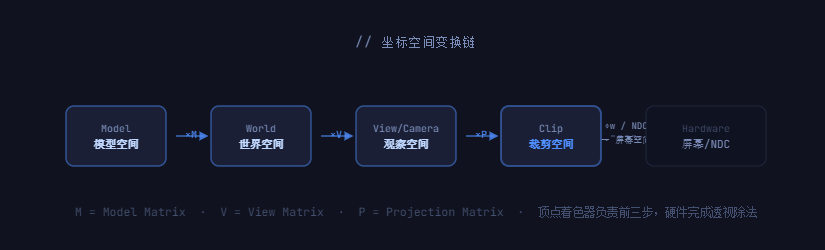

顶点着色器是渲染管线中第一个可编程阶段 。 GPU 对模型的每一个顶点并行执行一次顶点着色器，其核心职责是执行坐标空间变换 ------ 将顶点从模型空间（Model Space）转换到裁剪空间（Clip Space），即所谓的 MVP 变换。
输入与输出结构
输入 · appdata
来自网格的每顶点数据：
position（POSITION）
normal（NORMAL）
texcoord（TEXCOORD0）
color（COLOR）等语义
输出 · v2f
传递给后续阶段：
pos（SV_POSITION，必须）
uv（TEXCOORD0）
worldNormal（TEXCOORD1）
worldPos（TEXCOORD2）等
Unity HLSL 代码示例
cs
// 顶点着色器输入结构（来自网格）
struct appdata {
float4 vertex : POSITION; // 顶点位置（模型空间）
float3 normal : NORMAL; // 法线（模型空间）
float2 uv : TEXCOORD0; // 纹理坐标
};
// 顶点→片元传递结构
struct v2f {
float4 pos : SV_POSITION; // 必须：裁剪空间位置
float2 uv : TEXCOORD0;
float3 worldNormal: TEXCOORD1;
float3 worldPos : TEXCOORD2;
};
// 顶点着色器主函数
v2f vert(appdata v) {
v2f o;
// MVP 变换：模型空间 → 裁剪空间
o.pos = UnityObjectToClipPos(v.vertex);
// 传递 UV（可加偏移/缩放）
o.uv = TRANSFORM_TEX(v.uv, _MainTex);
// 法线转换到世界空间（用于光照计算）
o.worldNormal = UnityObjectToWorldNormal(v.normal);
// 顶点世界坐标
o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
return o;
}💡
SV_POSITION 是顶点着色器唯一必须输出的系统语义，代表裁剪空间坐标（Clip Space）。 硬件随后执行透视除法（÷w）将其转换为 NDC 坐标，再映射到屏幕像素坐标。 其他输出字段由开发者自由定义，全部会在光栅化阶段被重心插值后传给片元着色器。
Geometry Shader · 几何着色器
几何着色器是渲染管线中唯一能够动态生成或销毁图元的阶段 ， 且该阶段完全可选 ------在 Unity ShaderLab 中只需增加 #pragma geometry geom 指令即可启用。 它位于顶点着色器之后、光栅化之前。

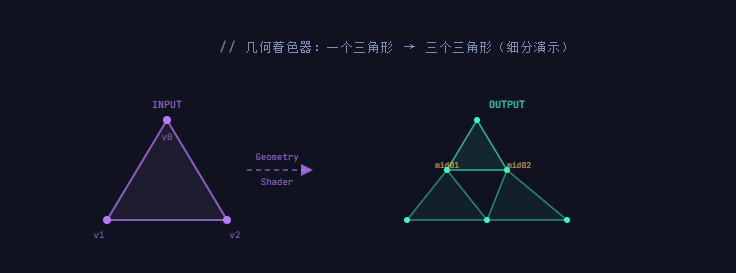

几何着色器以完整图元（一个三角形 = 3 个顶点；一条线 = 2 个顶点；一个点 = 1 个顶点） 为输入单位，可以向输出流（TriangleStream / LineStream / PointStream）写入任意数量的新顶点， 从而生成 0 到数个新图元。
Unity HLSL 代码示例
cs
// 几何着色器：将每个三角形沿法线方向挤出，生成法线可视化线段
// 指定输入输出图元类型和最大顶点数
[maxvertexcount(6)] // 最多输出 6 个顶点（2 条线，每条 2 顶点 × 3 = 6）
void geom(
triangle v2f input[3], // 输入：一个三角形（3 个顶点）
inout LineStream<v2f> stream // 输出：线段流
) {
// 遍历三角形每个顶点
for (int i = 0; i < 3; i++) {
v2f v0 = input[i];
// 顶点原始位置（起点）
stream.Append(v0);
// 沿法线偏移一段距离（终点）
v2f v1 = v0;
v1.pos = v0.pos + float4(v0.worldNormal * 0.1, 0);
v1.pos = mul(UNITY_MATRIX_VP, v1.pos);
stream.Append(v1);
// RestartStrip() 结束当前图元，开始下一条线
stream.RestartStrip();
}
}⚠️
性能注意事项：几何着色器在 GPU 上并非总是高效------动态输出顶点数量会阻碍硬件流水线并行性， 导致占用率下降。现代渲染方案（如 GPU Instancing、Compute Shader）往往能更高效地实现类似效果。 在移动平台（Metal/Vulkan）中应谨慎使用或替代方案。
Fragment Shader · 片元着色器 / 像素着色器
片元着色器（HLSL 中也称 Pixel Shader）是渲染管线最后一个可编程阶段， 也是视觉效果表现力最丰富的阶段。 光栅化阶段将每个三角形覆盖的屏幕像素转换为片元（Fragment） ， 并对顶点着色器输出的属性进行重心插值后，传入片元着色器。 片元着色器对每个片元独立计算最终输出颜色（以及可选的深度值）。
输入与输出
输入 · v2f（插值后）
来自顶点着色器，经过光栅化重心插值：
屏幕坐标、UV、世界法线、世界坐标...
以及内置：SV_IsFrontFace（正/背面）
输出 · SV_Target
最终像素颜色 float4(r,g,b,a)
可输出到多个 Render Target（MRT）
可选输出深度 SV_Depth 覆盖默认值
Unity HLSL 代码示例
cs

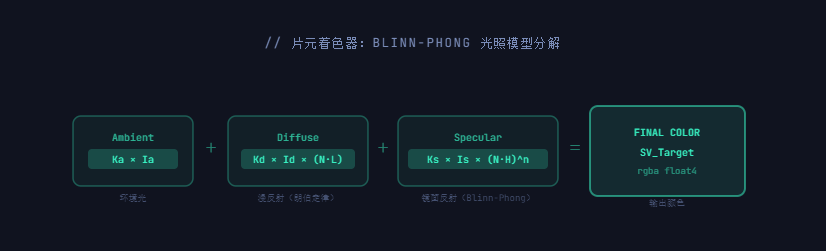

// 片元着色器：Blinn-Phong 光照 + 纹理采样
sampler2D _MainTex;
float4 _Color;
float _Glossiness;
fixed4 frag(v2f i) : SV_Target {
// 1. 纹理采样
fixed4 texColor = tex2D(_MainTex, i.uv) * _Color;
// 2. 准备光照向量（归一化）
float3 N = normalize(i.worldNormal);
float3 L = normalize(_WorldSpaceLightPos0.xyz);
float3 V = normalize(_WorldSpaceCameraPos - i.worldPos);
float3 H = normalize(L + V); // 半程向量（Blinn-Phong）
// 3. 计算各光照分量
fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.rgb * texColor.rgb;
fixed3 diffuse = _LightColor0.rgb * texColor.rgb
* max(0, dot(N, L));
fixed3 specular = _LightColor0.rgb
* pow(max(0, dot(N, H)), _Glossiness * 128);
// 4. 合并所有光照分量，返回最终颜色
fixed3 finalColor = ambient + diffuse + specular;
return fixed4(finalColor, texColor.a);
}🔍
片元 ≠ 像素 ：片元是一个"候选像素"，它携带位置、深度、插值属性等信息， 但最终不一定会写入帧缓冲。在片元着色器输出后，还需经过深度测试（ZTest） 、 模板测试（Stencil） 、 **Alpha 混合（Blend）**等操作， 才可能成为真正的屏幕像素。
三大着色器对比总结
| 属性 | 顶点着色器 | 几何着色器 | 片元着色器 |
|---|---|---|---|
| 执行单位 | 每顶点 ×1 | 每图元 ×1 | 每片元 ×N |
| 可编程 | ✅ 必须 | ⚪ 可选 | ✅ 必须 |
| 输入类型 | 单个顶点 | 完整图元（3/2/1顶点） | 插值后的片元 |
| 能否改变顶点数 | ❌ 不能 | ✅ 可以（生成/丢弃） | ❌ 不能 |
| 主要输出 | SV_POSITION + 自定义属性 | 向 Stream 写入新顶点 | SV_Target 颜色 |
| 可读纹理 | ⚠️ 有限支持 | ⚠️ 有限支持 | ✅ 完全支持 |
| 并行度 | 高 | 中（受图元数限制） | 极高 |
| Unity 指令 | #pragma vertex vert |
#pragma geometry geom |
#pragma fragment frag |
| 典型用途 | MVP 变换、顶点位移 | 粒子 Billboard、法线可视化 | 光照、纹理、PBR |
完整 Unity Shader 结构
cs
Shader "Custom/PipelineDemo" {
Properties {
_MainTex ("Albedo", 2D) = "white" {}
_Color ("Color Tint", Color) = (1,1,1,1)
_Glossiness("Glossiness", Range(0,1)) = 0.5
}
SubShader {
Tags { "RenderType"="Opaque" }
Pass {
HLSLPROGRAM
// ① 声明三个阶段的函数
#pragma vertex vert // 必须
#pragma geometry geom // 可选
#pragma fragment frag // 必须
#include "UnityCG.cginc"
#include "Lighting.cginc"
// ─── 结构体 ───────────────────────────────
struct appdata {
float4 vertex : POSITION;
float3 normal : NORMAL;
float2 uv : TEXCOORD0;
};
struct v2f {
float4 pos : SV_POSITION;
float2 uv : TEXCOORD0;
float3 worldNormal : TEXCOORD1;
float3 worldPos : TEXCOORD2;
};
sampler2D _MainTex; float4 _MainTex_ST;
fixed4 _Color;
float _Glossiness;
// ─── ② 顶点着色器 ─────────────────────────
v2f vert(appdata v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = TRANSFORM_TEX(v.uv, _MainTex);
o.worldNormal = UnityObjectToWorldNormal(v.normal);
o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
return o;
}
// ─── ③ 几何着色器（可选，法线可视化）──────
[maxvertexcount(6)]
void geom(triangle v2f input[3],
inout LineStream<v2f> stream) {
for(int i=0;i<3;i++){
stream.Append(input[i]);
v2f e=input[i];
e.pos+=float4(input[i].worldNormal*.15,0);
stream.Append(e);
stream.RestartStrip();
}
}
// ─── ④ 片元着色器 ─────────────────────────
fixed4 frag(v2f i) : SV_Target {
fixed4 col = tex2D(_MainTex, i.uv) * _Color;
float3 N = normalize(i.worldNormal);
float3 L = normalize(_WorldSpaceLightPos0.xyz);
float3 V = normalize(_WorldSpaceCameraPos-i.worldPos);
float3 H = normalize(L+V);
fixed3 diff = _LightColor0.rgb * col.rgb * max(0,dot(N,L));
fixed3 spec = _LightColor0.rgb * pow(max(0,dot(N,H)),
_Glossiness*128);
return fixed4(UNITY_LIGHTMODEL_AMBIENT.rgb*col.rgb+diff+spec, col.a);
}
ENDHLSL
}
}
}
