梳理一下linux下蓝牙框架的数据流
下行数据流
下行数据流指的是从应用程序到蓝牙硬件的数据路径。我将从用户空间的最上层开始，逐层向下剖析。
🏗️ 整体下行架构
应用层 (bluetoothctl / 自定义应用) ↓ D-Bus 调用 bluetoothd (BlueZ 守护进程) ↓ HCI Socket (sendto) 内核 HCI Socket 层 (hci_sock.c) ↓ HCI 核心层 (hci_core.c) ↓ 命令队列 驱动层 (btusb.c / hci_uart.c) ↓ USB URB / UART 帧 蓝牙硬件
📡 第一层：用户空间应用
1.1 bluetoothctl 示例
bluetoothctl [bluetooth]# scan on当用户输入
scan on时，bluetoothctl 的代码流程：
// client/main.c - bluetoothctl 源码简化 static void cmd_scan(int argc, char *argv[]) { // 1. 获取 D-Bus 连接 DBusConnection *conn = get_dbus_connection(); // 2. 构造 D-Bus 方法调用 DBusMessage *msg = dbus_message_new_method_call( "org.bluez", // 服务名 "/org/bluez/hci0", // 对象路径 "org.bluez.Adapter1", // 接口 "StartDiscovery" // 方法名 ); // 3. 发送 D-Bus 调用 dbus_connection_send(conn, msg, NULL); }1.2 直接使用 HCI Socket 的应用
有些应用（如
hcitool）会绕过 D-Bus，直接使用 HCI Socket：
// 直接打开 HCI Socket 的示例 int sk = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI); struct sockaddr_hci addr = { .hci_family = AF_BLUETOOTH, .hci_dev = 0, // hci0 .hci_channel = HCI_CHANNEL_USER }; bind(sk, (struct sockaddr *)&addr, sizeof(addr)); // 构造 HCI 命令：LE Set Scan Enable struct { struct hci_command_hdr hdr; uint8_t enable; uint8_t filter_dup; } cmd = { .hdr = { .opcode = htobs(0x200C), .plen = 2 }, // HCI_LE_Set_Scan_Enable .enable = 0x01, // 开启扫描 .filter_dup = 0x00 }; // 发送命令 send(sk, &cmd, sizeof(cmd), 0);
🔌 第二层：bluetoothd (BlueZ 守护进程)
bluetoothd 接收 D-Bus 调用，进行策略检查后转换为 HCI 命令。
// src/adapter.c - bluetoothd 源码简化 static DBusMessage *start_discovery(DBusConnection *conn, DBusMessage *msg, void *user_data) { struct btd_adapter *adapter = user_data; // 1. 权限检查 if (!check_permission(msg)) { return dbus_message_new_error(msg, "org.bluez.Error.NotAuthorized", NULL); } // 2. 状态检查 if (adapter->discovering) { return dbus_message_new_error(msg, "org.bluez.Error.InProgress", NULL); } // 3. 调用内核接口 if (adapter_start_discovery(adapter) < 0) { return dbus_message_new_error(msg, "org.bluez.Error.Failed", NULL); } adapter->discovering = TRUE; return dbus_message_new_method_return(msg); } // 实际发送 HCI 命令到内核 static int adapter_start_discovery(struct btd_adapter *adapter) { // 通过 HCI Socket 发送命令 struct hci_request rq = { .ogf = OGF_LE_CTL, .ocf = OCF_LE_SET_SCAN_ENABLE, .cparam = &scan_enable, .clen = sizeof(scan_enable) }; return hci_send_req(adapter->hdev, &rq, NULL); }
🎯 第三层：HCI Socket 层 (hci_sock.c)
内核中的 HCI Socket 层负责接收用户空间的数据。
// net/bluetooth/hci_sock.c static int hci_sock_sendmsg(struct socket *sock, struct msghdr *msg, size_t len) { struct sock *sk = sock->sk; struct hci_dev *hdev; struct sk_buff *skb; struct hci_filter *filter; // 1. 从用户空间拷贝数据到内核 skb = bt_skb_sendmsg(sock, msg, len); if (IS_ERR(skb)) return PTR_ERR(skb); // 2. 获取 HCI 设备 hdev = hci_sock_dev(sk); if (!hdev) { kfree_skb(skb); return -EBADFD; } // 3. 设置包类型（命令/数据/事件） bt_cb(skb)->pkt_type = *((unsigned char *)skb->data); skb_pull(skb, 1); // 去掉包类型字节 // 4. 根据包类型分发 switch (bt_cb(skb)->pkt_type) { case HCI_COMMAND_PKT: // 检查命令权限 if (!hci_sock_gen_cookie(sk, skb, &cookie)) { kfree_skb(skb); return -EINVAL; } // 发送命令到 HCI 核心层 err = hci_send_cmd(hdev, opcode, plen, param); break; case HCI_ACLDATA_PKT: // 发送 ACL 数据（经典蓝牙或 BLE 数据） err = hci_send_acl(hdev, skb, flags); break; case HCI_SCODATA_PKT: // 发送 SCO 数据（音频） err = hci_send_sco(hdev, skb); break; default: kfree_skb(skb); return -EINVAL; } return err; }
⚙️ 第四层：HCI 核心层 (hci_core.c)
HCI 核心层负责命令排队、超时管理、流控等。
4.1 命令发送入口
// net/bluetooth/hci_core.c int hci_send_cmd(struct hci_dev *hdev, __u16 opcode, __u32 plen, void *param) { struct sk_buff *skb; // 1. 分配 HCI 命令帧 skb = hci_prepare_cmd(hdev, opcode, plen, param); if (!skb) return -ENOMEM; // 2. 设置包类型 bt_cb(skb)->pkt_type = HCI_COMMAND_PKT; // 3. 加入命令队列 skb_queue_tail(&hdev->cmd_q, skb); // 4. 调度工作队列发送 queue_work(hdev->workqueue, &hdev->cmd_work); return 0; }4.2 命令工作队列
// net/bluetooth/hci_core.c static void hci_cmd_work(struct work_struct *work) { struct hci_dev *hdev = container_of(work, struct hci_dev, cmd_work); struct sk_buff *skb; // 1. 检查控制器是否准备好 if (test_bit(HCI_UP, &hdev->flags)) { // 2. 从队列取出命令 skb = skb_dequeue(&hdev->cmd_q); if (!skb) return; // 3. 更新命令计数器 atomic_inc(&hdev->cmd_cnt); // 4. 调用驱动的发送函数 hdev->send(hdev, skb); // 5. 启动命令超时定时器 mod_timer(&hdev->cmd_timer, jiffies + HCI_CMD_TIMEOUT); } }4.3 数据发送（ACL 数据）
// net/bluetooth/hci_core.c int hci_send_acl(struct hci_dev *hdev, struct sk_buff *skb, u16 flags) { struct hci_conn *conn = hci_conn_hash_lookup_handle(hdev, handle); // 1. 检查连接状态 if (!conn || conn->state != BT_CONNECTED) return -ENOTCONN; // 2. 设置包类型 bt_cb(skb)->pkt_type = HCI_ACLDATA_PKT; // 3. 加入 ACL 数据队列 skb_queue_tail(&conn->data_q, skb); // 4. 调度发送 queue_work(hdev->workqueue, &conn->tx_work); return 0; }
🔌 第五层：驱动层 (btusb.c)
驱动层实现
hdev->send回调，负责实际的数据传输。5.1 驱动注册时的 send 回调
// drivers/bluetooth/btusb.c static int btusb_probe(struct usb_interface *intf, const struct usb_device_id *id) { struct btusb_data *data; struct hci_dev *hdev; // 分配 HCI 设备 hdev = hci_alloc_dev(); if (!hdev) return -ENOMEM; // 设置 send 回调 hdev->send = btusb_send_frame; hdev->open = btusb_open; hdev->close = btusb_close; // 注册 HCI 设备 hci_register_dev(hdev); }5.2 send 回调实现
// drivers/bluetooth/btusb.c static int btusb_send_frame(struct hci_dev *hdev, struct sk_buff *skb) { struct btusb_data *data = hci_get_drvdata(hdev); struct usb_ctrlrequest *dr; struct urb *urb; // 根据包类型选择端点 switch (bt_cb(skb)->pkt_type) { case HCI_COMMAND_PKT: // 命令包走控制端点 urb = usb_alloc_urb(0, GFP_ATOMIC); if (!urb) return -ENOMEM; dr = kmalloc(sizeof(*dr), GFP_ATOMIC); dr->bRequestType = USB_TYPE_CLASS | USB_DIR_OUT; dr->bRequest = HCI_REQ_HCI_COMMAND; dr->wValue = 0; dr->wIndex = 0; dr->wLength = cpu_to_le16(skb->len); usb_fill_control_urb(urb, data->udev, usb_sndctrlpipe(data->udev, 0), (unsigned char *)dr, skb->data, skb->len, btusb_tx_complete, skb); break; case HCI_ACLDATA_PKT: // ACL 数据包走批量端点 urb = usb_alloc_urb(0, GFP_ATOMIC); if (!urb) return -ENOMEM; usb_fill_bulk_urb(urb, data->udev, usb_sndbulkpipe(data->udev, data->bulk_tx_ep), skb->data, skb->len, btusb_tx_complete, skb); break; case HCI_SCODATA_PKT: // SCO 音频数据走等时端点 urb = usb_alloc_urb(0, GFP_ATOMIC); if (!urb) return -ENOMEM; usb_fill_int_urb(urb, data->udev, usb_sndintpipe(data->udev, data->intr_tx_ep), skb->data, skb->len, btusb_tx_complete, skb, data->intr_interval); break; default: return -EINVAL; } // 提交 URB 到 USB 核心层 return usb_submit_urb(urb, GFP_ATOMIC); }5.3 发送完成回调
// drivers/bluetooth/btusb.c static void btusb_tx_complete(struct urb *urb) { struct sk_buff *skb = urb->context; struct hci_dev *hdev = (struct hci_dev *)skb->dev; // 检查发送状态 if (urb->status == 0) { // 发送成功 hci_sent_cmd_data(hdev, skb->data); } else { // 发送失败 hci_dev_err(hdev, "urb %p failed to submit: %d", urb, urb->status); } // 释放资源 kfree(urb->setup_packet); usb_free_urb(urb); kfree_skb(skb); }
📊 下行数据流完整时序图（文本版）
应用层 bluetoothd HCI Socket HCI核心层 驱动层 硬件 ───────────────────────────────────────────────────────────────────────────────────── │ │ │ │ │ │ │ D-Bus: │ │ │ │ │ │ StartDiscovery │ │ │ │ │ │───────────────→│ │ │ │ │ │ │ │ │ │ │ │ │ 构造 HCI命令 │ │ │ │ │ │ HCI_LE_Set_ │ │ │ │ │ │ Scan_Enable │ │ │ │ │ │ │ │ │ │ │ │ sendto() │ │ │ │ │ │──────────────→│ │ │ │ │ │ │ │ │ │ │ │ │ hci_sock_sendmsg() │ │ │ │ │ ↓ │ │ │ │ │ │ 检查权限 │ │ │ │ │ │ ↓ │ │ │ │ │ │ hci_send_cmd() │ │ │ │ │ │───────────────→│ │ │ │ │ │ │ │ │ │ │ │ │ 入队cmd_q │ │ │ │ │ │ ↓ │ │ │ │ │ │ hci_cmd_work │ │ │ │ │ │ ↓ │ │ │ │ │ │ 调用驱动 │ │ │ │ │ │ hdev->send() │ │ │ │ │ │─────────────→│ │ │ │ │ │ │ │ │ │ │ │ │ btusb_send_ │ │ │ │ │ │ frame() │ │ │ │ │ │ ↓ │ │ │ │ │ │ 填充URB │ │ │ │ │ │ ↓ │ │ │ │ │ │ usb_submit_ │ │ │ │ │ │ urb() │ │ │ │ │ │─────────────→│ │ │ │ │ │ │ │ │ │ │ │ 硬件发送 │
📦 数据包在各层的格式变化
层级 数据格式 示例数据 应用层 D-Bus 方法调用 org.bluez.Adapter1.StartDiscoverybluetoothd HCI 命令结构 {opcode=0x200C, plen=2, data=[0x01, 0x00]}HCI Socket 带包类型的 HCI 命令 [0x01] + HCI_LE_Set_Scan_EnableHCI 核心 struct sk_buff内核套接字缓冲区 驱动层 USB URB USB 请求块 硬件 USB 批量传输 原始 USB 数据包
🛠️ 调试技巧
1. 跟踪 D-Bus 调用
# 监控 D-Bus 消息 dbus-monitor --system "interface='org.bluez.Adapter1'" # 输出示例： method call time=... sender=:1.10 -> destination=org.bluez path=/org/bluez/hci0; interface=org.bluez.Adapter1; member=StartDiscovery2. 跟踪 HCI Socket
# 使用 strace 跟踪 bluetoothd strace -e sendto -p $(pidof bluetoothd) # 输出示例： sendto(3, "\x01\x0c\x20\x02\x01\x00", 6, 0, ...) # ^^ ^^^^^^ ^^ ^^^^^ # | | | └─ 参数 # | | └──── 参数长度 # | └─────────── 操作码 (0x200C = LE Set Scan Enable) # └────────────── 包类型 (0x01 = HCI_COMMAND_PKT)3. 跟踪内核函数
# 使用 ftrace 跟踪 hci_send_cmd echo 'p:hci_send_cmd opcode=+0x4(%x0):u16' > /sys/kernel/debug/tracing/kprobe_events echo 1 > /sys/kernel/debug/tracing/events/kprobes/enable cat /sys/kernel/debug/tracing/trace_pipe4. 跟踪 USB 传输
# 开启 USB 监控 usbmon -i 1 cat /sys/kernel/debug/usb/usbmon/1u
🎯 总结
下行数据流的核心要点：
阶段 关键函数 主要工作 应用 → bluetoothd D-Bus 调用 策略检查、权限验证 bluetoothd → HCI Socket sendto()构造 HCI 命令 HCI Socket 层 hci_sock_sendmsg()用户空间数据拷贝、权限检查 HCI 核心层 hci_send_cmd()命令排队、超时管理、流控 驱动层 hdev->send()硬件传输、URB 提交 需要我继续讲解上行数据流（硬件 → 应用）吗？
HCI Socket
HCI Socket 是 Linux 蓝牙子系统中用户空间与内核空间的桥梁，它允许用户程序直接发送和接收 HCI（Host Controller Interface）数据包，实现对蓝牙控制器的底层操作。
🎯 什么是 HCI Socket
基本定义
HCI Socket 是一种特殊的 AF_BLUETOOTH 协议族的 Socket，它提供原始 HCI 数据的传输通道。
#include <sys/socket.h> #include <bluetooth/bluetooth.h> #include <bluetooth/hci.h> // 创建 HCI Socket int sk = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI);在架构中的位置
┌─────────────────────────────────────────────┐ │ 用户空间 │ │ ┌─────────────┐ ┌─────────────────────┐ │ │ │ bluetoothd │ │ hcitool / btmon │ │ │ │ (BlueZ) │ │ (调试工具) │ │ │ └──────┬──────┘ └──────────┬──────────┘ │ │ │ │ │ │ └────────┬───────────┘ │ │ │ │ │ HCI Socket (AF_BLUETOOTH) │ ├──────────────────┼──────────────────────────┤ │ 内核空间 │ │ ┌──────▼──────┐ │ │ │ hci_sock.c │ │ │ │ (HCI Socket │ │ │ │ 实现层) │ │ │ └──────┬──────┘ │ │ ┌──────▼──────┐ │ │ │ hci_core.c │ │ │ │ (HCI核心层) │ │ │ └──────┬──────┘ │ │ ┌──────▼──────┐ │ │ │ btusb.c │ │ │ │ (驱动) │ │ │ └──────┬──────┘ │ ├────────────────┼──────────────────────────┤ │ 硬件 │ │ ┌──────▼──────┐ │ │ │ 蓝牙控制器 │ │ │ └─────────────┘ │ └─────────────────────────────────────────────┘
📡 HCI Socket 的类型
HCI Socket 支持多种通道（channel），用于不同用途：
通道 宏定义 值 用途 使用程序 RAW 通道 HCI_CHANNEL_RAW0 发送/接收原始 HCI 帧 hcitool, btmon 用户通道 HCI_CHANNEL_USER1 用户空间直接控制控制器 btmgmt, bluetoothd 监控通道 HCI_CHANNEL_MONITOR2 监控 HCI 流量 btmon, wireshark 控制通道 HCI_CHANNEL_CONTROL3 控制器管理 bluetoothd
// 创建不同类型的 HCI Socket struct sockaddr_hci addr = {0}; addr.hci_family = AF_BLUETOOTH; addr.hci_dev = 0; // hci0 addr.hci_channel = HCI_CHANNEL_RAW; // 选择通道 int sk = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI); bind(sk, (struct sockaddr *)&addr, sizeof(addr));
🔧 核心数据结构
1. HCI Socket 地址结构
// include/net/bluetooth/hci.h struct sockaddr_hci { sa_family_t hci_family; // AF_BLUETOOTH unsigned short hci_dev; // 设备号: 0 = hci0, 1 = hci1... unsigned short hci_channel; // 通道类型 };2. HCI 命令头
// 每个 HCI 命令的开头 struct hci_command_hdr { __le16 opcode; // 操作码 __u8 plen; // 参数长度 } __packed;3. 发送数据时的包格式
┌───────────┬─────────────────────────┐ │ 包类型(1B)│ HCI 数据包 │ ├───────────┼─────────────────────────┤ │ 0x01 │ HCI 命令 │ │ 0x02 │ HCI ACL 数据 │ │ 0x03 │ HCI SCO 数据 │ │ 0x04 │ HCI 事件 │ └───────────┴─────────────────────────┘
💻 实际代码示例
示例1：通过 HCI Socket 发送扫描命令
#include <stdio.h> #include <stdlib.h> #include <unistd.h> #include <sys/socket.h> #include <bluetooth/bluetooth.h> #include <bluetooth/hci.h> int main() { int sk; struct sockaddr_hci addr; // 1. 创建 HCI Socket sk = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI); if (sk < 0) { perror("socket"); return 1; } // 2. 绑定到 hci0 的 RAW 通道 memset(&addr, 0, sizeof(addr)); addr.hci_family = AF_BLUETOOTH; addr.hci_dev = 0; // hci0 addr.hci_channel = HCI_CHANNEL_RAW; if (bind(sk, (struct sockaddr *)&addr, sizeof(addr)) < 0) { perror("bind"); return 1; } // 3. 构造 HCI 命令: LE Set Scan Enable (开启 BLE 扫描) struct { struct hci_command_hdr hdr; uint8_t enable; // 1 = 开启扫描 uint8_t filter_dup; // 0 = 不过滤重复 } cmd; cmd.hdr.opcode = htobs(0x200C); // HCI_LE_Set_Scan_Enable cmd.hdr.plen = 2; cmd.enable = 0x01; cmd.filter_dup = 0x00; // 4. 发送命令（注意：前面要加包类型字节） uint8_t pkt_type = HCI_COMMAND_PKT; struct iovec iov[2]; iov[0].iov_base = &pkt_type; iov[0].iov_len = 1; iov[1].iov_base = &cmd; iov[1].iov_len = sizeof(cmd); if (writev(sk, iov, 2) < 0) { perror("writev"); return 1; } printf("Scan command sent!\n"); // 5. 接收 HCI 事件（扫描结果） uint8_t buf[1024]; int n = read(sk, buf, sizeof(buf)); if (n > 0) { printf("Received %d bytes\n", n); // 解析 HCI 事件... } close(sk); return 0; }示例2：使用 libbluetooth 库（更高级的封装）
#include <stdio.h> #include <bluetooth/bluetooth.h> #include <bluetooth/hci.h> #include <bluetooth/hci_lib.h> int main() { int dev_id = 0; // hci0 int sk = hci_open_dev(dev_id); if (sk < 0) { perror("hci_open_dev"); return 1; } // 使用库函数发送命令 struct hci_request rq = {0}; uint8_t enable = 1; uint8_t filter_dup = 0; rq.ogf = OGF_LE_CTL; rq.ocf = OCF_LE_SET_SCAN_ENABLE; rq.cparam = &enable; rq.clen = 2; rq.rparam = NULL; rq.rlen = 0; if (hci_send_req(sk, &rq, 1000) < 0) { perror("hci_send_req"); return 1; } hci_close_dev(sk); return 0; }
🔍 HCI Socket 在内核中的实现
关键文件：
net/bluetooth/hci_sock.c
// 协议族注册 static const struct proto_ops hci_sock_ops = { .family = PF_BLUETOOTH, .owner = THIS_MODULE, .bind = hci_sock_bind, .sendmsg = hci_sock_sendmsg, .recvmsg = hci_sock_recvmsg, .ioctl = hci_sock_ioctl, }; // Socket 创建函数 static int hci_sock_create(struct net *net, struct socket *sock, int protocol) { struct sock *sk; // 检查协议类型 if (protocol != BTPROTO_HCI) return -EPROTONOSUPPORT; // 分配 socket 结构 sk = sk_alloc(net, PF_BLUETOOTH, GFP_ATOMIC, &hci_sk_proto, 0); if (!sk) return -ENOMEM; sock->state = SS_UNCONNECTED; sock->ops = &hci_sock_ops; sock_init_data(sock, sk); sk->sk_protocol = protocol; return 0; }发送数据的内核处理
// net/bluetooth/hci_sock.c static int hci_sock_sendmsg(struct socket *sock, struct msghdr *msg, size_t len) { struct sock *sk = sock->sk; struct sk_buff *skb; struct hci_dev *hdev; unsigned char pkt_type; // 1. 从用户空间拷贝数据 skb = bt_skb_sendmsg(sock, msg, len); if (IS_ERR(skb)) return PTR_ERR(skb); // 2. 获取包类型（第一个字节） pkt_type = *((unsigned char *)skb->data); skb_pull(skb, 1); // 移除包类型字节 // 3. 获取 HCI 设备 hdev = hci_sock_dev(sk); if (!hdev) { kfree_skb(skb); return -EBADFD; } // 4. 根据包类型分发到不同处理函数 switch (pkt_type) { case HCI_COMMAND_PKT: // 发送 HCI 命令 err = hci_send_cmd(hdev, opcode, plen, param); break; case HCI_ACLDATA_PKT: // 发送 ACL 数据 err = hci_send_acl(hdev, skb, flags); break; case HCI_SCODATA_PKT: // 发送 SCO 音频数据 err = hci_send_sco(hdev, skb); break; default: kfree_skb(skb); return -EINVAL; } return err; }
🛠️ 调试 HCI Socket
1. 查看 HCI Socket 连接
# 查看所有 HCI Socket ss -A bluetooth -p # 输出示例： Netid State Recv-Q Send-Q Local Address:Port Peer Address:Port hci ESTAB 0 0 hci0:1 *:*2. 使用 btmon 监控
# btmon 内部使用 HCI_CHANNEL_MONITOR btmon # 等价于手动创建监控 Socket # socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI) # bind with HCI_CHANNEL_MONITOR3. 使用 strace 跟踪
# 查看 bluetoothd 发送的命令 strace -e sendto -p $(pidof bluetoothd) # 输出： sendto(4, "\x01\x0c\x20\x02\x01\x00", 6, 0, NULL, 0) = 6 # ^^ ^^^^^^ ^^ ^^^^^ # | | | └─ 参数: 开启扫描 # | | └──── 参数长度: 2 # | └─────────── 操作码: 0x200C # └────────────── 包类型: HCI_COMMAND_PKT4. 查看内核中的 Socket 状态
# 查看 HCI Socket 的内核状态 cat /proc/net/bluetooth/hci_sock # 输出示例： sk laddr raddr channel ffff8800a1234567 00:00:00:00:00:00 00:00:00:00:00:00 0
📊 HCI Socket 与其他通信方式的对比
通信方式 接口 用途 优点 缺点 HCI Socket socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI)底层控制、调试 灵活、完整控制 需要了解 HCI 协议 RFCOMM Socket socket(AF_BLUETOOTH, SOCK_STREAM, BTPROTO_RFCOMM)串口模拟、文件传输 类似 TCP，易用 仅限经典蓝牙 L2CAP Socket socket(AF_BLUETOOTH, SOCK_SEQPACKET, BTPROTO_L2CAP)数据通信 支持 ACL 和 LE 较底层 D-Bus D-Bus 系统总线 应用层管理 高级抽象、策略控制 性能开销大
🎯 HCI Socket 的典型应用
程序 使用的通道 用途 bluetoothd HCI_CHANNEL_CONTROL+HCI_CHANNEL_USER管理蓝牙设备 btmon HCI_CHANNEL_MONITOR监控 HCI 流量 hcitool HCI_CHANNEL_RAW发送原始 HCI 命令 bluetoothctl D-Bus (间接使用 HCI Socket) 用户交互 wireshark HCI_CHANNEL_MONITOR抓包分析
💡 总结
HCI Socket 的本质：一个允许用户空间程序直接与蓝牙控制器通信的原始接口。
核心特点：
原始访问：绕过 bluetoothd，直接发送 HCI 命令
多通道支持：不同通道满足不同场景（监控、控制、原始）
双向通信：既可发送命令，也可接收事件
内核实现 ：位于
net/bluetooth/hci_sock.c何时使用 HCI Socket：
开发调试工具（如 btmon）
实现自定义蓝牙协议
需要底层控制（如直接修改蓝牙参数）
学习蓝牙协议（发送原始 HCI 命令观察响应）
区分不同场景的HCI概念
HCI SOCKET 和 蓝牙协议栈主机和控制器之间的HCI接口是同一个东西吗？
答案是：不是同一个东西，但密切相关。 它们共享"HCI"这个名字，但一个是概念层面的接口标准 ，另一个是Linux内核中的具体实现机制。
🎯 核心区别一览
维度 HCI 接口（协议标准） HCI Socket（Linux实现） 本质 蓝牙规范定义的通信协议 Linux 内核的编程接口 位置 主机与控制器之间的逻辑接口 Linux 用户空间与内核的接口 作用 定义数据包格式和命令集 提供程序访问 HCI 的通道 实现者 蓝牙芯片厂商（固件） Linux 内核开发者 使用者 蓝牙驱动、蓝牙协议栈 用户空间程序（bluetoothd等）
📡 一、HCI 接口（蓝牙规范中的概念）
定义
HCI（Host Controller Interface）是蓝牙规范定义的标准接口，位于主机（Host）和控制器（Controller）之间。

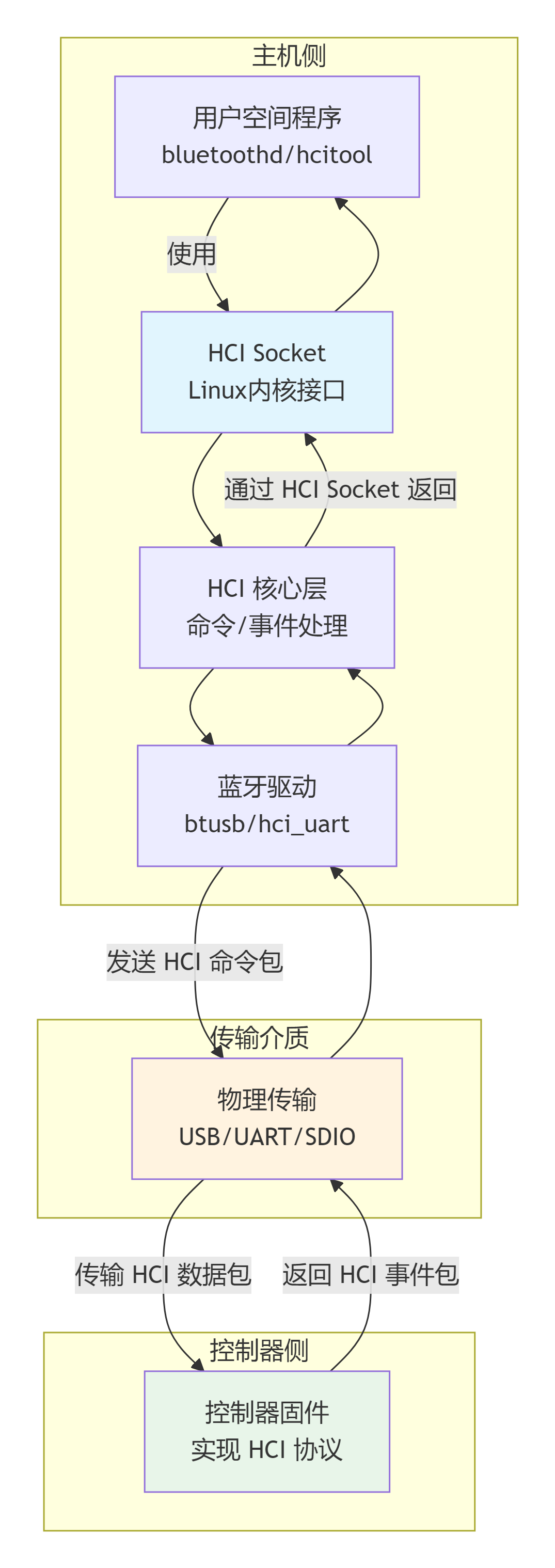

┌─────────────────────────────────────────────┐ │ 主机 │ │ (Host - 运行蓝牙协议栈的CPU) │ │ ┌─────────────────────────────────────┐ │ │ │ L2CAP │ RFCOMM │ SDP │ ATT │ ... │ │ │ └─────────────────────────────────────┘ │ │ ┌─────────────────────────────────────┐ │ │ │ HCI 主机层 │ │ │ └─────────────────────────────────────┘ │ ├─────────────────────────────────────────────┤ │ ▲ HCI 接口（规范定义）▲ │ │ │ (物理/逻辑传输) │ │ ├─────────────────────────────────────────────┤ │ ┌─────────────────────────────────────┐ │ │ │ HCI 控制器层 │ │ │ └─────────────────────────────────────┘ │ │ 控制器 │ │ (Controller - 蓝牙硬件+固件) │ │ Baseband │ Link Manager │ RF │ └─────────────────────────────────────────────┘HCI 接口的三类数据包
包类型 方向 用途 示例 HCI 命令 主机 → 控制器 控制蓝牙硬件 HCI_LE_Set_Scan_ParametersHCI 事件 控制器 → 主机 通知主机状态变化 HCI_LE_Advertising_ReportHCI 数据 双向 传输 ACL/SCO 数据 L2CAP 数据包 HCI 数据包格式
HCI 命令包格式： ┌──────────────┬──────────────┬─────────────────┐ │ 操作码(2B) │ 参数长度(1B) │ 参数(变长) │ ├──────────────┼──────────────┼─────────────────┤ │ 0x200C │ 0x02 │ 0x01 0x00 │ └──────────────┴──────────────┴─────────────────┘ HCI 事件包格式： ┌──────────────┬──────────────┬─────────────────┐ │ 事件码(1B) │ 参数长度(1B) │ 参数(变长) │ ├──────────────┼──────────────┼─────────────────┤ │ 0x3E │ 0x0C │ ... │ └──────────────┴──────────────┴─────────────────┘HCI 的物理传输方式
HCI 是逻辑接口，可以通过多种物理总线实现：
传输类型 物理接口 典型应用 HCI USB USB 批量/中断端点 大部分 USB 蓝牙适配器 HCI UART UART 串口 嵌入式模块（如你的 AIC8800） HCI SDIO SDIO 接口 WiFi/蓝牙 Combo 芯片 HCI SPI SPI 总线 某些 BLE 模块
🔌 二、HCI Socket（Linux 内核实现）
定义
HCI Socket 是 Linux 内核提供的编程接口，允许用户空间程序通过标准的 socket API 发送和接收 HCI 数据包。
用户空间程序 (bluetoothd / hcitool / btmon) │ │ socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI) │ bind() with channel ▼ ┌─────────────────────────────────────────────┐ │ HCI Socket 接口 │ │ (net/bluetooth/hci_sock.c) │ └─────────────────────────────────────────────┘ │ │ ▼ ┌─────────────────────────────────────────────┐ │ HCI 核心层 │ │ (net/bluetooth/hci_core.c) │ └─────────────────────────────────────────────┘ │ │ hdev->send() ▼ ┌─────────────────────────────────────────────┐ │ 蓝牙驱动 (btusb.c / hci_uart.c) │ └─────────────────────────────────────────────┘ │ │ USB / UART / SDIO ▼ ┌─────────────────────────────────────────────┐ │ 蓝牙控制器（硬件） │ └─────────────────────────────────────────────┘
🔗 三、两者的关系
关系总结
层级 组件 说明 标准定义 HCI 接口 蓝牙规范定义的协议，定义了数据包格式和命令 物理传输 USB/UART/SDIO HCI 数据包的承载介质 内核实现 HCI Socket 提供用户空间访问 HCI 的通道 数据内容 HCI 命令/事件/数据 HCI Socket 传输的就是 HCI 协议数据包
💻 四、代码层面的体现
HCI Socket 传输的就是 HCI 协议包
// 用户空间通过 HCI Socket 发送 HCI 命令 int sk = socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI); // 构造 HCI 命令包（符合蓝牙 HCI 规范） struct { uint8_t type; // HCI_COMMAND_PKT struct hci_command_hdr hdr; // opcode + plen uint8_t param[2]; // 参数 } cmd = { .type = HCI_COMMAND_PKT, .hdr = { .opcode = htobs(0x200C), .plen = 2 }, .param = { 0x01, 0x00 } }; // 发送：这个数据包会原样传递给蓝牙控制器 write(sk, &cmd, sizeof(cmd));驱动层发送的就是 HCI 协议包
// drivers/bluetooth/btusb.c static int btusb_send_frame(struct hci_dev *hdev, struct sk_buff *skb) { // skb 中的数据就是完整的 HCI 协议包 // 通过 USB 发送给控制器 usb_fill_bulk_urb(urb, data->udev, usb_sndbulkpipe(data->udev, data->bulk_tx_ep), skb->data, skb->len, // HCI 数据包 btusb_tx_complete, skb); return usb_submit_urb(urb, GFP_ATOMIC); }
📊 五、类比理解
概念 类比 HCI 接口（规范） HTTP 协议 HCI Socket curl 命令行工具 物理传输（USB/UART） TCP/IP 网络 HCI 命令包 HTTP GET / POST 请求 就像 curl 使用 TCP/IP 传输 HTTP 请求一样，HCI Socket 通过 USB/UART 传输 HCI 协议包。
🎯 六、在你的 AIC8800 系统中
根据你之前的原理图和日志，AIC8800D40 的架构是：
┌─────────────────────────────────────────────────────────────┐ │ 主控芯片 (CPU) │ │ ┌─────────────────────────────────────────────────────┐ │ │ │ 用户空间: bluetoothd / bluetoothctl │ │ │ │ ↓ 使用 HCI Socket │ │ │ │ 内核: HCI Socket → HCI核心 → hci_uart驱动 │ │ │ └─────────────────────────────────────────────────────┘ │ ├─────────────────────────────────────────────────────────────┤ │ 物理连接：UART │ │ (HCI UART 传输) │ ├─────────────────────────────────────────────────────────────┤ │ ┌─────────────────────────────────────────────────────┐ │ │ │ AIC8800D40 芯片 │ │ │ │ ┌─────────────────────────────────────────────┐ │ │ │ │ │ 固件: 实现 HCI 控制器层 │ │ │ │ │ │ - 解析 HCI 命令 │ │ │ │ │ │ - 返回 HCI 事件 │ │ │ │ │ └─────────────────────────────────────────────┘ │ │ │ │ ┌─────────────────────────────────────────────┐ │ │ │ │ │ 硬件: BR/EDR + BLE 射频 │ │ │ │ │ └─────────────────────────────────────────────┘ │ │ │ └─────────────────────────────────────────────────────┘ │ └─────────────────────────────────────────────────────────────┘
💡 总结
问题 答案 是同一个东西吗？ 不是 HCI 接口 蓝牙规范定义的标准，规定主机和控制器如何通信 HCI Socket Linux 内核提供的编程接口，让程序可以发送/接收 HCI 数据 它们的关系 HCI Socket 传输的内容就是 HCI 协议定义的数据包 物理传输 USB/UART/SDIO 是 HCI 数据包的载体 你的系统中 AIC8800D40 通过 UART 接收 HCI 命令，固件解析后执行 简单来说：HCI 接口是"说什么"（协议），HCI Socket 是"怎么说"（Linux 的实现方式），UART 是"用什么说"（物理介质）。
HCI和Netlink
HCI SOCKET和netlink有啥区别，为啥蓝牙不直接用netlink？
这是一个非常深刻的问题。两者都是内核与用户空间的通信机制，但设计哲学和应用场景完全不同。蓝牙选择 HCI Socket 而非 Netlink，有其历史和技术上的深刻原因。
🎯 核心区别一览
维度 HCI Socket Netlink 协议族 AF_BLUETOOTHAF_NETLINK设计用途 专为蓝牙设计 通用内核-用户通信 数据模型 流式/数据报（HCI 帧） 消息式（nlmsghdr） 多路复用 通过通道（channel） 通过协议族（NETLINK_*） 性能 更高（直接传递 HCI 帧） 有封装开销 历史 Linux 2.4 时代引入 Linux 2.0 时代引入
📡 一、设计哲学的根本差异
Netlink：通用消息总线
Netlink 的设计目标是成为内核与用户空间的通用通信总线，类似于"内核版的 D-Bus"。
用户空间 内核空间 │ │ │ ┌─────────────────────┐ │ │ │ 标准消息头 nlmsghdr │ │ │ │ ┌─────────────────┐ │ │ │ │ │ 协议特定数据 │ │ │ │ │ └─────────────────┘ │ │ │ └─────────────────────┘ │ │ ↓ │ │ Netlink Socket │ │ ↓ │ │ ┌─────────────────────────┐│ │ │ 多路复用 (协议族) ││ │ │ - NETLINK_ROUTE ││ │ │ - NETLINK_GENERIC ││ │ │ - NETLINK_NETFILTER ││ │ └─────────────────────────┘│HCI Socket：蓝牙专用通道
HCI Socket 的设计目标是直接、高效地传递 HCI 协议帧，不做额外封装。
用户空间 内核空间 │ │ │ ┌─────────────────────────┐ │ │ │ HCI 协议包（原始） │ │ │ │ ┌─────────────────────┐ │ │ │ │ │ 包类型(1B) │ │ │ │ │ │ HCI 命令/事件/数据 │ │ │ │ │ └─────────────────────┘ │ │ │ └─────────────────────────┘ │ │ ↓ │ │ HCI Socket │ │ (AF_BLUETOOTH) │ │ ↓ │ │ ┌─────────────────────────┐│ │ │ HCI 核心层 ││ │ │ (直接处理 HCI 协议) ││ │ └─────────────────────────┘│
📊 二、数据格式对比
Netlink 消息格式（有封装）
// Netlink 强制要求的消息头 struct nlmsghdr { __u32 nlmsg_len; // 消息总长度 __u16 nlmsg_type; // 消息类型 __u16 nlmsg_flags; // 标志位 __u32 nlmsg_seq; // 序列号 __u32 nlmsg_pid; // 发送者端口 ID }; // 实际数据必须封装在这个头后面 struct my_netlink_data { // ... 协议特定数据 }; // 用户空间发送时需要构造完整消息 struct msghdr msg = { .msg_iov = &iov, .msg_iovlen = 1, }; // 封装 nlmsghdr + 实际数据HCI Socket 数据格式（无额外封装）
// HCI Socket 直接发送 HCI 协议包 // 不需要额外的消息头！ uint8_t hci_packet[] = { 0x01, // 包类型: HCI_COMMAND_PKT 0x0C, 0x20, // 操作码: 0x200C (LE_Set_Scan_Enable) 0x02, // 参数长度 0x01, 0x00 // 参数: 开启扫描 }; // 直接发送 send(sk, hci_packet, sizeof(hci_packet), 0);
🔍 三、为什么蓝牙不直接用 Netlink？
原因1：历史原因（最重要）
蓝牙子系统在 Linux 中的发展早于 Netlink 的成熟：
时间线 事件 1999 蓝牙规范发布 2001 Linux 蓝牙协议栈 BlueZ 项目启动 2002 Netlink 开始用于路由（NETLINK_ROUTE） 2004 BlueZ 被 Linux 内核主线收录，使用 HCI Socket 2005+ Netlink 才广泛用于各种子系统 当 BlueZ 被引入内核时，HCI Socket 已经是成熟的接口。Netlink 当时主要用于网络路由，还没有形成通用的"内核-用户通信"标准。
原因2：协议匹配度
HCI 本身就是一个"帧协议"，天然适合 socket 模型：
蓝牙规范定义的 HCI 帧结构： ┌────────────┬────────────┬─────────────────┐ │ 包类型(1B) │ 头(变长) │ 有效载荷(变长) │ └────────────┴────────────┴─────────────────┘ HCI Socket 直接传递这个帧： socket(AF_BLUETOOTH, SOCK_RAW, BTPROTO_HCI) write(sk, hci_frame, len) // 完美匹配！如果用 Netlink，需要额外封装：
Netlink 需要的结构： ┌─────────────────────────────────────────────┐ │ nlmsghdr (16B) │ ├─────────────────────────────────────────────┤ │ 包类型(1B) │ 头(变长) │ 有效载荷(变长) │ └─────────────────────────────────────────────┘这增加了 16 字节的固定开销，且破坏了 HCI 帧的原始结构。
原因3：多路复用方式
机制 Netlink 多路复用 HCI Socket 多路复用 方式 不同协议族（如 NETLINK_ROUTE, NETLINK_GENERIC） 同一 socket 的不同通道（channel） 灵活性 需要注册新的协议族 在 bind() 时指定 channel 开销 每个协议族独立管理 共享同一个 socket 类型 HCI Socket 的设计更轻量：
// 同一个 socket 类型，不同用途 struct sockaddr_hci addr; addr.hci_channel = HCI_CHANNEL_RAW; // 原始 HCI bind(sk, &addr, sizeof(addr)); addr.hci_channel = HCI_CHANNEL_MONITOR; // 监控 bind(sk, &addr, sizeof(addr)); addr.hci_channel = HCI_CHANNEL_CONTROL; // 控制 bind(sk, &addr, sizeof(addr));原因4：性能考虑
蓝牙是实时性要求高的协议，尤其是在音频传输场景：
// HCI Socket 路径：零拷贝 用户空间 send() → hci_sock_sendmsg() → hci_send_cmd() → 驱动 // Netlink 路径（如果采用）：多次拷贝 用户空间 send() → netlink_sendmsg() → 封装 → 解析 → 目标子系统蓝牙的 ACL 数据包（高达 1024 字节）和 SCO 音频数据包（周期性发送）需要高效传输，Netlink 的封装开销在这些场景下不可忽视。
原因5：与蓝牙规范的对应关系
蓝牙规范本身就是分层设计，每一层都有对应的 socket 类型：
蓝牙层 Linux Socket 类型 用途 HCI BTPROTO_HCI控制器通信 L2CAP BTPROTO_L2CAP数据通道 RFCOMM BTPROTO_RFCOMM串口模拟 SCO BTPROTO_SCO音频传输 这种一一对应的设计非常直观，开发者可以自然地选择合适层级的 socket。

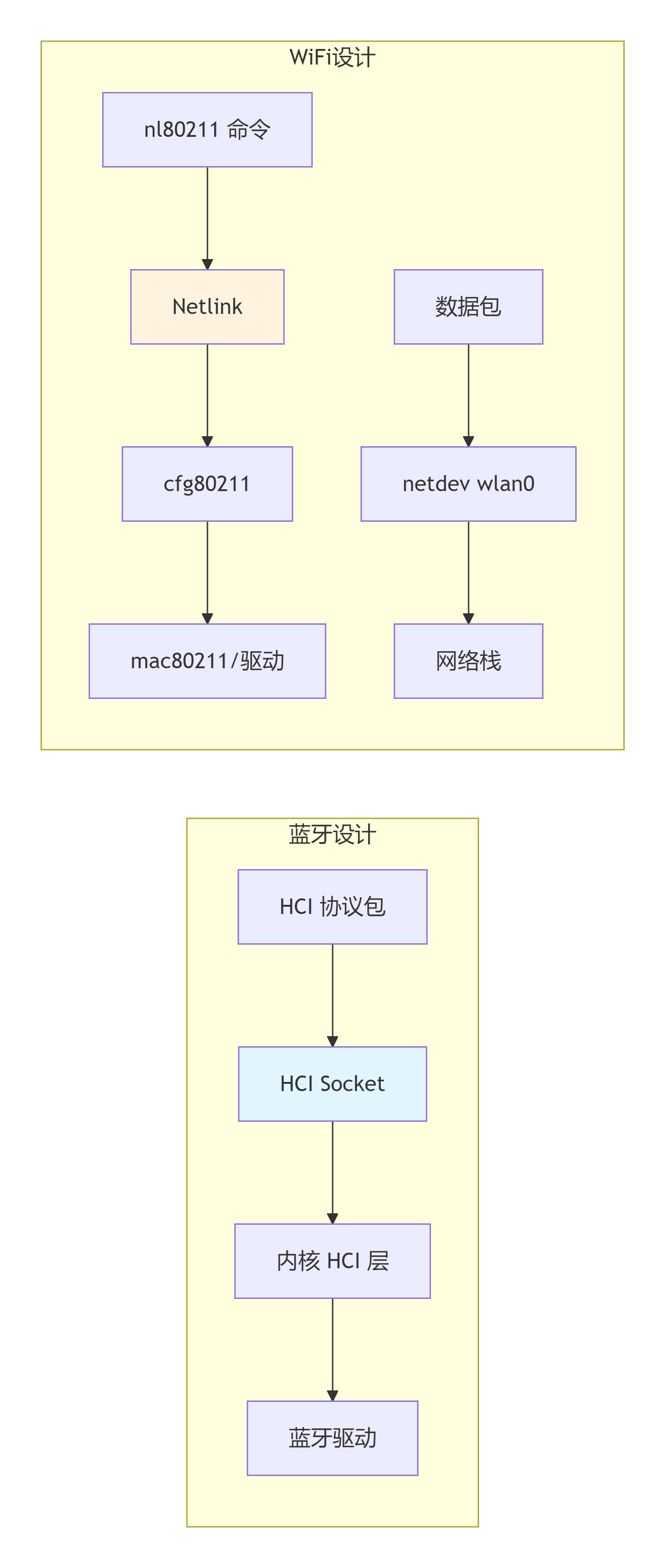

🔄 四、WiFi 为什么用 Netlink（nl80211）？
有趣的是，WiFi 子系统选择了 Netlink（nl80211）而不是 HCI 风格的 socket。这恰恰说明了两种设计的适用场景：
维度 蓝牙 (HCI Socket) WiFi (nl80211) 控制协议 HCI 命令（固定格式） nl80211 命令（可扩展） 数据路径 统一通过 HCI Socket 数据走 netdev（wlan0），控制走 nl80211 扩展性 蓝牙规范定义，扩展慢 Netlink 可灵活添加新命令 复杂性 HCI 命令集庞大但稳定 WiFi 标准迭代快，需要灵活扩展 WiFi 选择 Netlink 的原因：
802.11 标准迭代快（n/ac/ax/be），需要灵活扩展命令
控制和数据分离：数据走网络栈，控制走 Netlink，逻辑清晰
与其他网络子系统统一：路由、iptables 等都使用 Netlink
📋 五、总结对比
问题 答案 为什么蓝牙用 HCI Socket？ HCI 是帧协议，天然匹配 socket 模型；历史原因，早于 Netlink 成熟 为什么 WiFi 用 Netlink？ 需要灵活扩展；控制和数据分离更清晰 能用 Netlink 实现蓝牙吗？ 技术上可以，但需要额外封装，增加开销，破坏直观性 能用 HCI Socket 实现 WiFi 吗？ 不适合，WiFi 控制命令复杂且变化快，需要更灵活的机制
💡 一句话总结
蓝牙用 HCI Socket 是因为它直接对应蓝牙规范定义的 HCI 帧协议，无需额外封装；WiFi 用 Netlink 是因为需要灵活扩展的命令集，且与网络子系统的设计统一。两者都是各自领域最合适的选择。
流程中的经典蓝牙和BLE
在数据下行的过程中，经典蓝牙和BLE的数据流向有什么区别吗，如何区分二者？
在数据下行过程中，经典蓝牙和BLE共享同一套传输通道，但在多个层次通过不同机制进行区分。下面我从上到下逐层分析。
🎯 核心答案：同路不同车
┌─────────────────────────────────────────────────────────────────────┐ │ 用户空间 │ │ ┌─────────────────────────┐ ┌─────────────────────────┐ │ │ │ 经典蓝牙应用 │ │ BLE 应用 │ │ │ │ (A2DP, HFP, SPP) │ │ (GATT, 传感器) │ │ │ └───────────┬─────────────┘ └───────────┬─────────────┘ │ │ ↓ ↓ │ │ ┌─────────────────────────┐ ┌─────────────────────────┐ │ │ │ RFCOMM / SCO / BNEP │ │ ATT / GATT / SMP │ │ │ └───────────┬─────────────┘ └───────────┬─────────────┘ │ ├──────────────┼──────────────────────────────┼───────────────────────┤ │ ↓ ↓ │ │ ┌─────────────────────────────────────────────────────────────┐ │ │ │ L2CAP 层 │ │ │ │ 通过 CID (Channel ID) 区分上层协议 │ │ │ │ CID 0x0003 → RFCOMM (经典) CID 0x0004 → ATT (BLE) │ │ │ └─────────────────────────────────────────────────────────────┘ │ │ ↓ ↓ │ │ ┌─────────────────────────────────────────────────────────────┐ │ │ │ HCI 层 │ │ │ │ 统一使用 HCI_ACLDATA_PKT │ │ │ │ 通过连接句柄(Handle)区分连接类型 │ │ │ │ Handle 0x0000-0x0EFF → 经典蓝牙 Handle 0x0F00-0x0FFF → BLE│ │ └─────────────────────────────────────────────────────────────┘ │ │ ↓ ↓ │ │ ┌─────────────────────────────────────────────────────────────┐ │ │ │ 驱动层 (btusb.c) │ │ │ │ 不区分，统一通过批量端点发送 │ │ │ └─────────────────────────────────────────────────────────────┘ │ │ ↓ ↓ │ │ ┌─────────────────────────────────────────────────────────────┐ │ │ │ 蓝牙控制器 (硬件) │ │ │ │ 通过 Handle 和 CID 自动路由 │ │ │ └─────────────────────────────────────────────────────────────┘ │ └─────────────────────────────────────────────────────────────────────┘
📡 第一层：用户空间应用的区分
经典蓝牙：使用 RFCOMM Socket
// 经典蓝牙 - RFCOMM Socket 示例 int sk = socket(AF_BLUETOOTH, SOCK_STREAM, BTPROTO_RFCOMM); struct sockaddr_rc addr = { .rc_family = AF_BLUETOOTH, .rc_bdaddr = *BDADDR_ANY, .rc_channel = 1, // RFCOMM 通道号 }; connect(sk, (struct sockaddr *)&addr, sizeof(addr)); // 发送数据 write(sk, "hello", 5);BLE：使用 L2CAP Socket (ATT)
// BLE - L2CAP Socket 示例 int sk = socket(AF_BLUETOOTH, SOCK_SEQPACKET, BTPROTO_L2CAP); struct sockaddr_l2 addr = { .l2_family = AF_BLUETOOTH, .l2_bdaddr = *BDADDR_ANY, .l2_cid = 4, // L2CAP_CID_ATT (BLE ATT 协议) }; connect(sk, (struct sockaddr *)&addr, sizeof(addr)); // 发送 ATT 协议数据 write(sk, att_data, att_len);
🔀 第二层：L2CAP 层的区分
L2CAP 层通过 CID (Channel ID) 区分上层协议：
CID 协议 类型 用途 0x0001 SDP 经典蓝牙 服务发现 0x0003 RFCOMM 经典蓝牙 串口模拟 0x0004 ATT BLE 属性协议 0x0005 SMP (BR/EDR) 经典蓝牙 安全管理 0x0006 SMP (LE) BLE BLE 安全管理 0x0007-0x003F 动态分配 两者都有 上层协议
// net/bluetooth/l2cap_core.c static void l2cap_recv_frame(struct l2cap_conn *conn, struct sk_buff *skb) { struct l2cap_hdr *lh = (void *)skb->data; u16 cid = __le16_to_cpu(lh->cid); // 根据 CID 分发到不同处理函数 switch (cid) { case L2CAP_CID_RFCOMM: // 经典蓝牙：RFCOMM rfcomm_recv_frame(conn, skb); break; case L2CAP_CID_ATT: // BLE：ATT 协议 att_recv_frame(conn, skb); break; case L2CAP_CID_LE_SMP: // BLE：安全管理 smp_recv_frame(conn, skb); break; default: // 动态分配的通道 l2cap_recv_acldata(chan, skb); break; } }
🔗 第三层：HCI 层的区分
连接句柄（Handle）是关键！
HCI 层通过 连接句柄 区分经典蓝牙和 BLE 连接：
// net/bluetooth/hci_core.h #define hci_conn_handle_type(handle) \ (((handle) & 0x0f00) == 0x0f00 ? LE_LINK : ACL_LINK)连接句柄分配规则：
经典蓝牙 ACL 连接句柄： ┌──────────────────────────────────────────────┐ │ 位15-12: 保留 (0) │ 位11-0: 句柄值 │ │ 实际范围: 0x0000 - 0x0EFF (最多 3840 个) │ └──────────────────────────────────────────────┘ BLE 连接句柄： ┌──────────────────────────────────────────────┐ │ 位15-12: 固定为 0x0F │ 位11-0: 句柄值 │ │ 实际范围: 0x0F00 - 0x0FFF (最多 256 个) │ └──────────────────────────────────────────────┘内核中如何区分
// net/bluetooth/hci_core.c static void hci_acldata_packet(struct hci_dev *hdev, struct sk_buff *skb) { struct hci_acl_hdr *hdr = (void *)skb->data; u16 handle = __le16_to_cpu(hdr->handle); u16 flags = (handle >> 12); u16 conn_handle = handle & 0x0fff; // 查找连接 struct hci_conn *conn = hci_conn_hash_lookup_handle(hdev, conn_handle); if (conn) { // 根据连接类型分发 switch (conn->type) { case ACL_LINK: // 经典蓝牙 l2cap_recv_acldata(conn, skb, flags); break; case LE_LINK: // BLE l2cap_recv_acldata(conn, skb, flags); break; } } }
🔌 第四层：驱动层的处理
驱动层（如 btusb.c）完全不区分经典蓝牙和 BLE：
// drivers/bluetooth/btusb.c static int btusb_send_frame(struct hci_dev *hdev, struct sk_buff *skb) { // 驱动只关心包类型，不关心是经典蓝牙还是 BLE switch (bt_cb(skb)->pkt_type) { case HCI_COMMAND_PKT: // 命令包：可能是经典蓝牙命令或 BLE 命令 // 硬件通过 OGF 自动区分 usb_fill_control_urb(...); break; case HCI_ACLDATA_PKT: // ACL 数据包：可能是经典蓝牙或 BLE // 硬件通过连接句柄自动路由 usb_fill_bulk_urb(...); break; case HCI_SCODATA_PKT: // SCO 数据包：只用于经典蓝牙音频 usb_fill_int_urb(...); break; } return usb_submit_urb(urb, GFP_ATOMIC); }
🎵 特殊情况：音频数据的区别
经典蓝牙音频（SCO/eSCO）有专用的 HCI 包类型和端点：
// 经典蓝牙音频：使用 HCI_SCODATA_PKT case HCI_SCODATA_PKT: // 走 USB 等时端点（高实时性） usb_fill_int_urb(urb, ..., btusb_tx_complete, skb, interval); break;BLE 音频（LE Audio）则通过 ACL 数据包传输，没有专用 HCI 包类型。
📊 完整下行数据流对比表
层次 区分机制 经典蓝牙 BLE 应用层 Socket 类型 BTPROTO_RFCOMM/BTPROTO_SCOBTPROTO_L2CAP(CID=ATT)L2CAP 层 CID (Channel ID) 0x0003 (RFCOMM), 0x0001 (SDP) 0x0004 (ATT), 0x0006 (SMP) HCI 层 连接句柄范围 0x0000 - 0x0EFF 0x0F00 - 0x0FFF HCI 包类型 ACL 数据包 HCI_ACLDATA_PKTHCI_ACLDATA_PKT驱动层 端点类型 批量端点（数据）+ 等时端点（音频） 批量端点 硬件 内部路由 通过连接句柄 + CID 区分 通过连接句柄 + CID 区分
🔍 如何从 HCI 日志中区分
经典蓝牙：Inquiry 命令和 ACL 数据
< HCI Command: Inquiry (0x01|0x0001) plen 5 Lap: 0x9e8b33, Length: 8, Num_responses: 0 > HCI Event: Inquiry Complete (0x01) plen 1 Status: Success (0x00) < HCI Command: Create Connection (0x01|0x0005) plen 13 Address: AA:BB:CC:DD:EE:FF, Packet type: 0xcc18 > HCI Event: Connection Complete (0x03) plen 11 Status: Success (0x00), Handle: 10 ← 经典蓝牙句柄 0x000ABLE：LE Scan 命令和 LE 事件
< HCI Command: LE Set Scan Enable (0x08|0x200C) plen 2 Scanning: Enabled (0x01) > HCI Event: LE Meta Event (0x3e) plen 12 LE Advertising Report (0x02) Handle: 0x0F01 ← BLE 句柄（高位 0x0F） < HCI Command: LE Create Connection (0x08|0x200D) plen 25 > HCI Event: LE Meta Event (0x3e) plen 19 LE Connection Complete (0x01) Handle: 0x0F02 ← BLE 句柄（高位 0x0F）关键区别点
特征 经典蓝牙 BLE 命令 OGF 0x01, 0x02, 0x03... 0x08 (LE Ctrl) 事件码 0x02, 0x03... 0x3E (LE Meta Event) 连接句柄 0x0000-0x0EFF 0x0F00-0x0FFF
💡 总结
数据流向相同点
都通过 HCI Socket 从用户空间进入内核
都使用 HCI_ACLDATA_PKT 类型传输数据
都走驱动的批量端点（USB/UART）
共享同一套驱动代码
数据流向不同点
维度 区别 应用层入口 不同 Socket 类型（RFCOMM vs L2CAP/ATT） L2CAP 层 不同 CID（0x0003 vs 0x0004） HCI 层 不同连接句柄范围（0x0000-0x0EFF vs 0x0F00-0x0FFF） 音频传输 SCO 专用包 vs ACL 数据包 一句话总结
经典蓝牙和 BLE 在数据下行过程中共享同一套传输通道（HCI ACL 数据包），但在 L2CAP 层通过 CID 区分协议，在 HCI 层通过连接句柄范围区分连接类型，最终由硬件根据这些信息自动路由到正确的处理单元。
上行数据流
上行数据流指的是从蓝牙硬件到应用程序 的数据路径。与下行数据流共享同一套传输通道，但处理流程更为复杂，因为需要解析、分流和向上传递。

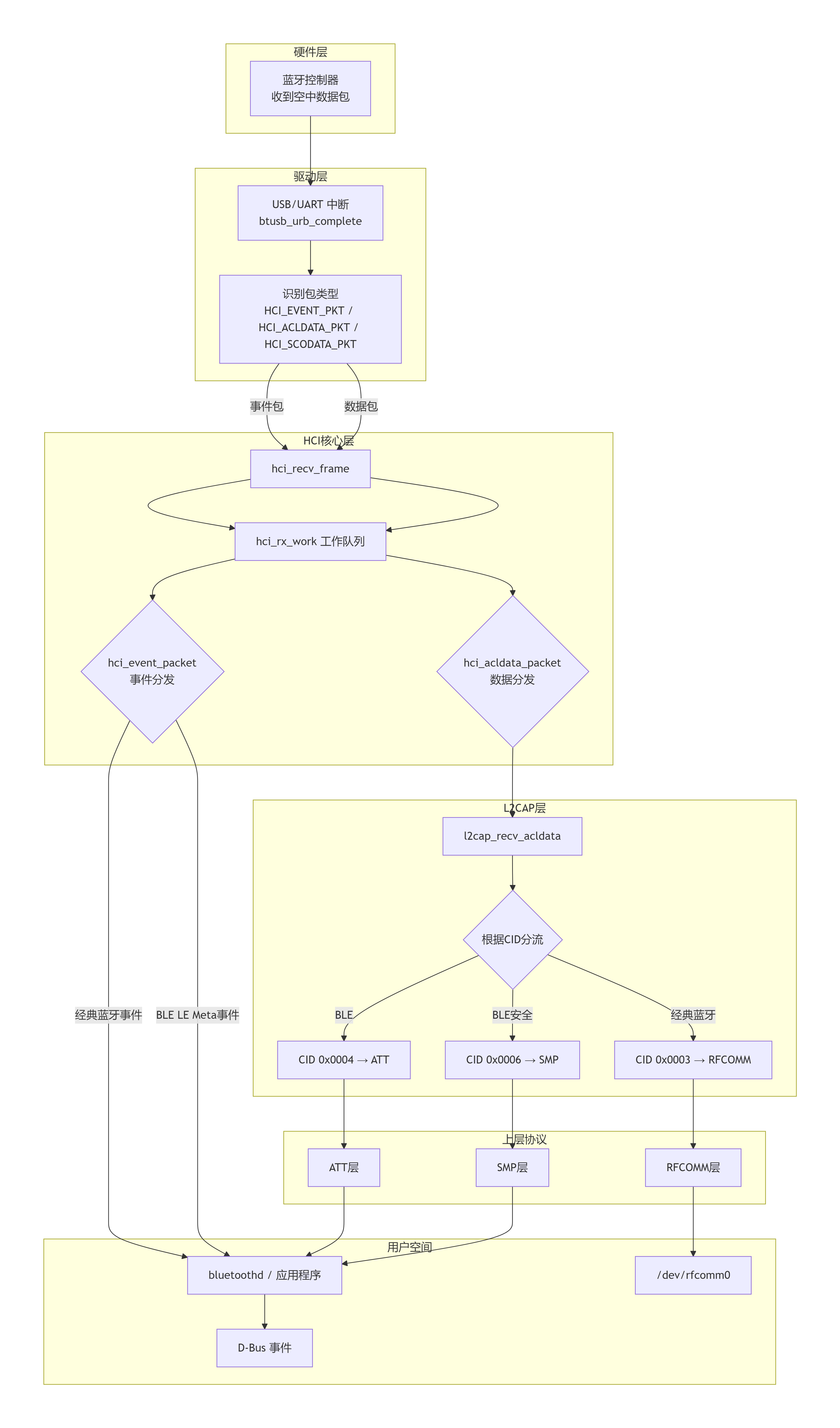

🎯 上行数据流全景图
📥 第一步：驱动层接收数据
硬件中断触发
当蓝牙控制器收到空中数据包时，通过物理接口（USB/UART/SDIO）触发中断：
// drivers/bluetooth/btusb.c static void btusb_urb_complete(struct urb *urb) { struct btusb_data *data = urb->context; struct hci_dev *hdev = data->hdev; struct sk_buff *skb = urb->transfer_buffer; // 1. 检查传输状态 if (urb->status == 0) { // 2. 识别 HCI 包类型（数据包的第一个字节） // 0x01 = HCI_COMMAND_PKT (命令完成) // 0x02 = HCI_ACLDATA_PKT (ACL数据) // 0x03 = HCI_SCODATA_PKT (SCO音频) // 0x04 = HCI_EVENT_PKT (事件) u8 pkt_type = *((u8 *)skb->data); bt_cb(skb)->pkt_type = pkt_type; // 3. 去掉包类型字节，交给 HCI 核心层 skb_pull(skb, 1); hci_recv_frame(hdev, skb); } // 4. 重新提交 URB 以接收下一个数据包 usb_submit_urb(urb, GFP_ATOMIC); }数据包类型识别
包类型值 宏定义 来源 去向 0x01 HCI_COMMAND_PKT控制器响应命令 HCI 核心层（命令完成事件） 0x02 HCI_ACLDATA_PKTACL 数据（经典蓝牙或 BLE） L2CAP 层 0x03 HCI_SCODATA_PKTSCO 音频数据 上层音频应用 0x04 HCI_EVENT_PKT控制器自发事件 HCI 核心层（事件处理）
⚙️ 第二步：HCI 核心层处理
接收入口
// net/bluetooth/hci_core.c int hci_recv_frame(struct hci_dev *hdev, struct sk_buff *skb) { // 1. 设置接收设备 skb->dev = (void *)hdev; // 2. 加入接收队列 skb_queue_tail(&hdev->rx_q, skb); // 3. 调度接收工作队列 queue_work(hdev->workqueue, &hdev->rx_work); return 0; } // 接收工作队列 static void hci_rx_work(struct work_struct *work) { struct hci_dev *hdev = container_of(work, struct hci_dev, rx_work); struct sk_buff *skb; while ((skb = skb_dequeue(&hdev->rx_q))) { // 根据包类型分发 switch (bt_cb(skb)->pkt_type) { case HCI_EVENT_PKT: hci_event_packet(hdev, skb); // 事件包处理 break; case HCI_ACLDATA_PKT: hci_acldata_packet(hdev, skb); // ACL数据包处理 break; case HCI_SCODATA_PKT: hci_scodata_packet(hdev, skb); // SCO音频包处理 break; default: kfree_skb(skb); break; } } }
📨 第三步：事件包处理 (hci_event_packet)
经典蓝牙事件 vs BLE 事件
// net/bluetooth/hci_event.c static void hci_event_packet(struct hci_dev *hdev, struct sk_buff *skb) { struct hci_event_hdr *hdr = (void *)skb->data; u8 event = hdr->evt; switch (event) { // ========== 经典蓝牙事件 ========== case HCI_EV_INQUIRY_COMPLETE: // 扫描完成 hci_inquiry_complete_evt(hdev, skb); break; case HCI_EV_CONN_COMPLETE: // 连接完成 hci_conn_complete_evt(hdev, skb); break; case HCI_EV_DISCONN_COMPLETE: // 断开连接 hci_disconn_complete_evt(hdev, skb); break; case HCI_EV_REMOTE_NAME_REQ_COMPLETE: // 远程名称获取完成 hci_remote_name_evt(hdev, skb); break; // ========== BLE 事件（通过 LE Meta Event） ========== case HCI_EV_LE_META_EVENT: // BLE 元事件，需要进一步解析子事件 hci_le_meta_evt(hdev, skb); break; default: break; } }BLE 元事件处理
// net/bluetooth/hci_event.c static void hci_le_meta_evt(struct hci_dev *hdev, struct sk_buff *skb) { struct hci_ev_le_meta *ev = (void *)skb->data; switch (ev->subevent) { case HCI_EV_LE_ADVERTISING_REPORT: // BLE 广播报告（扫描结果） hci_le_adv_report_evt(hdev, skb); break; case HCI_EV_LE_CONN_COMPLETE: // BLE 连接完成 hci_le_conn_complete_evt(hdev, skb); break; case HCI_EV_LE_CONN_UPDATE_COMPLETE: // BLE 连接参数更新完成 hci_le_conn_update_complete_evt(hdev, skb); break; case HCI_EV_LE_LTK_REQUEST: // BLE 长期密钥请求 hci_le_ltk_request_evt(hdev, skb); break; } }
📦 第四步：ACL 数据包处理 (hci_acldata_packet)
这是区分经典蓝牙和 BLE 的关键环节：
// net/bluetooth/hci_core.c static void hci_acldata_packet(struct hci_dev *hdev, struct sk_buff *skb) { struct hci_acl_hdr *hdr = (void *)skb->data; u16 handle = __le16_to_cpu(hdr->handle); u16 flags = (handle >> 12); u16 conn_handle = handle & 0x0fff; // 提取连接句柄 // 根据连接句柄查找连接 struct hci_conn *conn = hci_conn_hash_lookup_handle(hdev, conn_handle); if (!conn) { kfree_skb(skb); return; } // 关键：根据连接类型分发 switch (conn->type) { case ACL_LINK: // 经典蓝牙 ACL 连接 l2cap_recv_acldata(conn, skb, flags); break; case LE_LINK: // BLE 连接 l2cap_recv_acldata(conn, skb, flags); break; default: kfree_skb(skb); break; } }连接句柄的区分规则
连接句柄范围 连接类型 说明 0x0000 - 0x0EFF ACL_LINK经典蓝牙 0x0F00 - 0x0FFF LE_LINKBLE 0x0100 - 0x01FF SCO_LINK经典蓝牙音频
// 内核中的判断宏 #define hci_conn_handle_type(handle) \ (((handle) & 0x0f00) == 0x0f00 ? LE_LINK : ACL_LINK)
🔀 第五步：L2CAP 层分流
接收 ACL 数据
// net/bluetooth/l2cap_core.c void l2cap_recv_acldata(struct hci_conn *hconn, struct sk_buff *skb, u16 flags) { struct l2cap_conn *conn = hconn->l2cap_data; struct l2cap_hdr *lh; u16 cid; while (skb->len >= L2CAP_HDR_SIZE) { lh = (void *)skb->data; cid = __le16_to_cpu(lh->cid); // 根据 CID 分流到不同的上层协议 switch (cid) { // ========== 经典蓝牙 ========== case L2CAP_CID_SDP: // 0x0001 l2cap_recv_frame(conn, skb, SDP); break; case L2CAP_CID_RFCOMM: // 0x0003 rfcomm_recv_frame(conn, skb); break; // ========== BLE ========== case L2CAP_CID_ATT: // 0x0004 att_recv_frame(conn, skb); break; case L2CAP_CID_LE_SMP: // 0x0006 smp_recv_frame(conn, skb); break; // ========== 动态通道 ========== default: l2cap_recv_frame(conn, skb, cid); break; } skb_pull(skb, L2CAP_HDR_SIZE + lh_len); } }CID 分配表
CID 协议 类型 说明 0x0001 SDP 经典蓝牙 服务发现协议 0x0002 保留 - - 0x0003 RFCOMM 经典蓝牙 串口模拟 0x0004 ATT BLE 属性协议 0x0005 SMP (BR/EDR) 经典蓝牙 安全管理 0x0006 SMP (LE) BLE BLE 安全管理 0x0007-0x003F 动态分配 两者都有 上层协议通道
📤 第六步：上层协议处理
经典蓝牙：RFCOMM 层
// net/bluetooth/rfcomm/core.c void rfcomm_recv_frame(struct l2cap_conn *conn, struct sk_buff *skb) { struct rfcomm_session *s; struct rfcomm_hdr *hdr = (void *)skb->data; u8 dlci = hdr->dlci; // 根据 DLCI 查找会话 s = rfcomm_session_lookup(conn, dlci); if (s) { // 通过 TTY 设备发送给用户空间 rfcomm_dev_recv_frame(s, skb); } } // 最终通过 TTY 层传递 static int rfcomm_tty_write(struct tty_struct *tty, const u8 *buf, int count) { // 数据到达 /dev/rfcomm0 return rfcomm_dev_write(tty->driver_data, buf, count); }BLE：ATT 层
// net/bluetooth/att.c void att_recv_frame(struct l2cap_conn *conn, struct sk_buff *skb) { struct att_hdr *hdr = (void *)skb->data; u8 opcode = hdr->opcode; switch (opcode) { case ATT_OP_READ_RSP: // ATT 读响应 att_read_rsp(conn, skb); break; case ATT_OP_WRITE_RSP: // ATT 写响应 att_write_rsp(conn, skb); break; case ATT_OP_HANDLE_NOTIFY: // 通知（如传感器数据） att_handle_notify(conn, skb); break; case ATT_OP_HANDLE_IND: // 指示（需要确认） att_handle_ind(conn, skb); break; } // 通过 HCI Socket 传递给用户空间 hci_send_to_channel(conn->hdev, HCI_CHANNEL_USER, skb, 0); }
🖥️ 第七步：用户空间接收
bluetoothd 通过 HCI Socket 接收
// bluetoothd 中的 HCI Socket 处理 static void hci_socket_handler(void *data) { struct sockaddr_hci addr; uint8_t buf[4096]; // 从 HCI Socket 读取数据 int n = recvfrom(sk, buf, sizeof(buf), 0, (struct sockaddr *)&addr, &addrlen); if (n > 0) { // 解析包类型 uint8_t pkt_type = buf[0]; switch (pkt_type) { case HCI_EVENT_PKT: // 处理事件（扫描结果、连接状态等） handle_hci_event(buf, n); break; case HCI_ACLDATA_PKT: // 处理 ACL 数据（ATT 响应等） handle_acldata(buf, n); break; } } } // 通过 D-Bus 通知应用 static void handle_hci_event(uint8_t *buf, int len) { struct hci_event_hdr *hdr = (void *)(buf + 1); switch (hdr->evt) { case HCI_EV_LE_META_EVENT: // BLE 扫描结果 dbus_message_new_signal("/org/bluez/hci0", "org.bluez.Adapter1", "DeviceFound"); dbus_connection_send(conn, msg, NULL); break; } }
📊 上行数据流完整对比表
层次 经典蓝牙 BLE 区分机制 硬件 接收空中数据 接收空中数据 硬件自动识别 驱动层 识别包类型 识别包类型 HCI_EVENT_PKTvsHCI_ACLDATA_PKTHCI 核心层 事件/数据分流 事件/数据分流 hci_event_packetvshci_acldata_packet事件处理 独立事件码 HCI_EV_LE_META_EVENT+ 子事件事件码 0x3E 特殊处理 数据分流 连接句柄 0x0000-0x0EFF 连接句柄 0x0F00-0x0FFF conn->type区分L2CAP 层 CID 0x0003 (RFCOMM) CID 0x0004 (ATT) switch (cid)上层协议 RFCOMM → TTY ATT → HCI Socket 不同传递路径 用户空间 /dev/rfcomm0D-Bus / HCI Socket 不同接口
🔍 从 btmon 日志中观察上行数据流
经典蓝牙：RFCOMM 数据
> HCI Event: Number of Completed Packets (0x13) plen 5 Handle: 10, Packets: 1 > HCI ACL data packet (0x02) plen 10 Handle: 10 (0x000A) ← 经典蓝牙句柄 Flags: 0x02 Data: 48 65 6c 6c 6f ← "Hello"BLE：ATT 数据
> HCI Event: LE Meta Event (0x3e) plen 12 LE Advertising Report (0x02) Handle: 0x0F01 ← BLE 句柄（高位 0x0F） Address: 11:22:33:44:55:66 > HCI ACL data packet (0x02) plen 15 Handle: 0x0F02 ← BLE 句柄 Flags: 0x02 Data: 04 02 00 01 02 03 04 ← ATT 协议数据
💡 总结
上行数据流的关键区别
维度 经典蓝牙 BLE 事件识别 独立事件码 LE Meta Event + 子事件 连接句柄 0x0000-0x0EFF 0x0F00-0x0FFF L2CAP CID 0x0003 (RFCOMM) 0x0004 (ATT) 用户空间接口 TTY ( /dev/rfcomm0)D-Bus / HCI Socket 一句话总结
上行数据流中，经典蓝牙和 BLE 共享同一套接收路径（驱动→HCI核心→L2CAP），但通过连接句柄范围区分连接类型，通过 L2CAP CID 区分上层协议，最终通过不同的接口（TTY vs D-Bus）传递给用户空间。
