最近从我之前买的模块里拿了个电压传感器，今天来驱动一下
这个模块是真的不好用，误差感觉比较大，其实原理简单，但是可能也因为这个小蓝板不太行。

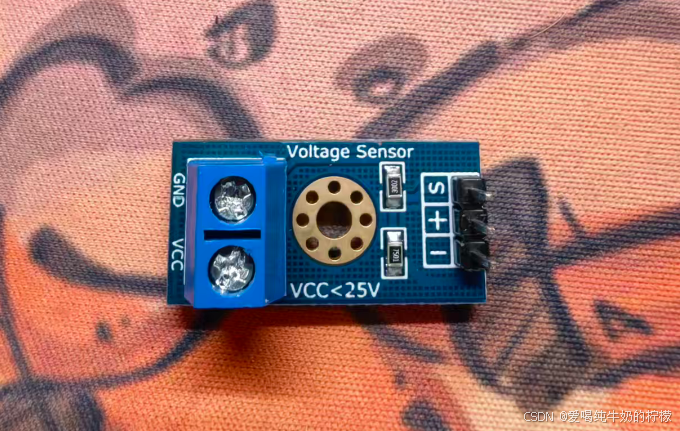

1. 模块工作原理
市面上常见的电压检测模块结构简单：在输入端串联两个电阻（如100kΩ和20kΩ）构成分压网络，分压比为5:1。被测电压 VinVin 经分压后变为 Vout=Vin/5Vout=Vin/5，再通过输出端子"S"连接到单片机的ADC引脚。模块还引出"+"、"-"端子用于给内部电路供电（通常接3.3V或5V）。
由于分压电阻存在误差，实际分压比并不严格等于5，且STM32的ADC参考电压（VDDA）也可能偏离3.3V，这是测量误差的主要来源。
2. STM32 HAL库驱动要点
使用STM32CubeMX配置工程时，需注意：
-
ADC配置：选择合适的通道（如PA0），单次转换模式，右对齐，软件触发。采样时间建议设为239.5周期，以减少输入阻抗影响。
-
串口配置：用于打印电压值，便于调试。
-
引脚模式：ADC引脚必须设为"模拟输入"，禁止上下拉。
驱动代码的核心是读取ADC值并换算成实际电压。若忽略硬件误差，理论公式为：
Vin=ADC值4096×3.3×5Vin=4096ADC值×3.3×5
但实际测试中，输入3.3V时打印值只有2.85V，偏差明显。
3. 校准过程：从理论到实用
3.1 单点校准
首先通过万用表测量模块输出端（S引脚）电压，确认分压后电压与输入成比例。例如输入3.3V时，S引脚实测0.660V，但ADC读取值为729（理论应为819），说明参考电压或分压比存在偏差。
单点校准只需测量一个已知电压点 Vknown 和对应的ADC值 ADCknown，计算校准系数：
实际电压：

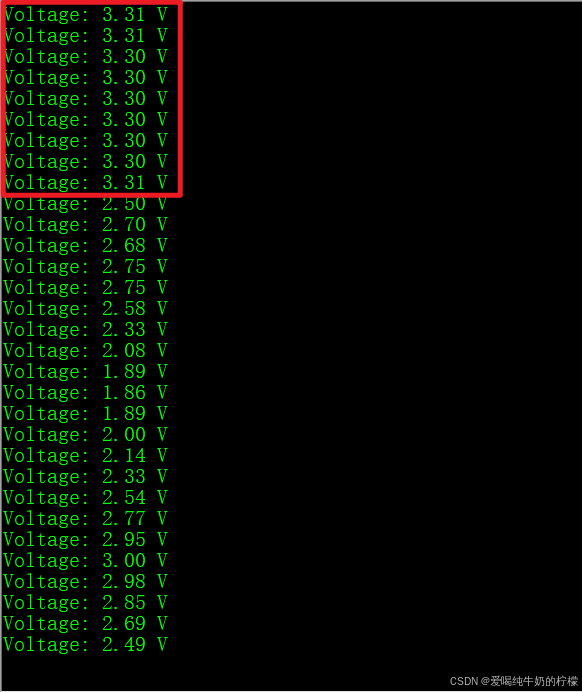

校准后，3.3V输入显示为3.30V，但测量5V时又偏高至5.23V，说明线性度仍有问题。
3.2 两点校准
单点校准只能保证校准点附近准确，全量程的线性偏差需要通过两点校准来修正。方法如下：
-
测量0V点：将模块输入端短接，记录ADC值 ADC0ADC0。
-
测量5V点：输入精确5V（用万用表确认实际电压 V5），记录ADC值 ADC5。
-
计算线性系数：
-
实际电压：
4. 空载读数的处理
模块输入端悬空时，ADC引脚处于高阻态，易受周围电磁干扰，通常会显示0.1~0.5V的虚电压。这是正常现象，一旦接入被测电压，测量值会立刻准确跟随。若需消除空载显示，可以在软件中添加阈值判断（如电压小于0.5V时强制显示0V），但这样会牺牲小电压的测量能力，需根据实际应用权衡。
5. 硬件连接与注意事项
-
供电：模块"+"、"-"接STM32的3.3V和GND。
-
信号：模块"S"接ADC引脚。
-
输入：模块端子"VCC"、"GND"接被测电压（注意极性）。
-
安全：被测电压不能超过25V（3.3V供电时上限16.5V），以免损坏模块。
6. 总结
使用电阻分压模块时，务必通过校准消除分压电阻和ADC参考电压的误差。
