线索栏
笔记栏
- [1. 内存布局：行优先顺序](#1. 内存布局：行优先顺序)
- [2. 数组元素地址计算（通用公式）](#2. 数组元素地址计算（通用公式）)
- [3. 优化示例1：矩阵乘法元素计算 (fix_prod_ele)](#3. 优化示例1：矩阵乘法元素计算 (fix_prod_ele))
- - 1）原始C代码
  - 2）编译器优化策略
- [4. 优化示例2：设置矩阵对角线 (fix_set_diag)](#4. 优化示例2：设置矩阵对角线 (fix_set_diag))
- - 1）原始C代码
  - 2）编译器优化分析 (N=16, int类型)
- 5.练习题
- - [1）练习题3.38 解答（逆向推导M, N）](#1）练习题3.38 解答（逆向推导M, N）)
  - [2）练习题3.39 解答（验证优化代码的初始值）](#2）练习题3.39 解答（验证优化代码的初始值）)
  - [3）练习题3.40 解答（通用化的对角线设置优化代码）](#3）练习题3.40 解答（通用化的对角线设置优化代码）)
总结栏

线索栏

内存布局：C语言声明 int A[5][3]在内存中如何布局？"行优先"顺序的具体含义是什么？
地址公式：对于一个声明为 T D[R][C]的数组，元素 D[i][j]的地址计算公式是什么？(公式3.1)
逆向推导：如何根据实现数组元素访问的汇编代码（sum_element函数），反向推导出数组的维度 M和 N？（练习题3.38）
编译器优化：对于定长多维数组（如 #define N 16），编译器可以进行哪两类关键优化来提升循环性能？（结合fix_prod_ele和 fix_set_diag示例）
在 fix_prod_ele_opt中，编译器如何将数组下标访问转换为指针遍历？指针 Aptr, Bptr, Bend分别是什么作用？
在 fix_set_diag的优化汇编中，地址增量 68和循环上限 1088是如何根据 N=16和int类型计算出来的？如何将其推广为含 N的通用表达式？（练习题3.40）

笔记栏

1. 内存布局：行优先顺序

（1）声明：int A[5][3];等价于定义一个包含5个元素的数组，每个元素是一个包含3个int的数组 (typedef int row3_t[3]; row3_t A[5]; )。

（2）大小：总大小 = 5×3×4=60字节。

（3）行优先存储：在内存中，先行后列。先连续存储第0行 (A[0][0], A[0][1], A[0][2])，接着是第1行，以此类推。如图3-36表格所示。

2. 数组元素地址计算（通用公式）

对于声明 T D[R][C]，其中 L = sizeof(T)，元素 D[i][j]的地址为：

& D [ i ] [ j ] = x D + L × ( C ⋅ i + j ) D[i][j]=x_D+L×(C⋅i+j) D[i][j]=xD+L×(C⋅i+j) (3.1)

（1）推导：要访问第 i行第 j列，需先跳过前面的 i整行（每行有 C个元素），再在该行内偏移 j个元素。

（2）示例（汇编实现）：对于 int A[5][3](L=4, C=3)，访问 A[i][j]。

地址 = x A + 4 × ( 3 i + j ) = x A + 12 i + 4 j x_A+4×(3i+j)=x_A+12i+4j xA+4×(3i+j)=xA+12i+4j

汇编代码（Ain %rdi, iin %rsi, jin %rdx）：

c 复制代码

leaq (%rsi,%rsi,2), %rax  # 计算 3i
leaq (%rdi,%rax,4), %rax  # 计算 x_A + 12i
movl (%rax,%rdx,4), %eax  # 读取 M[x_A + 12i + 4j]

3. 优化示例1：矩阵乘法元素计算 (fix_prod_ele)

当数组维度是编译时常数（#define N 16）时，编译器可进行激进优化。

1）原始C代码

标准的三层循环，通过索引 A[i][j]和 B[j][k]访问。

2）编译器优化策略

（1）消除冗余地址计算：内层循环中，A[i][j]的地址每次增加 L（int为4），B[j][k]的地址每次增加 L*N（N=16时为64）。编译器将步进值预先算出。

（2）用指针遍历代替索引计算：

①Aptr初始指向 A[i][0]，每次循环 +4。

②Bptr初始指向 B[0][k]，每次循环 +64。

③Bend指向假想的 B[N][k]作为循环终止条件。

优化后的C代码 (fix_prod_ele_opt) 及对应汇编，清晰地展示了上述指针遍历过程。

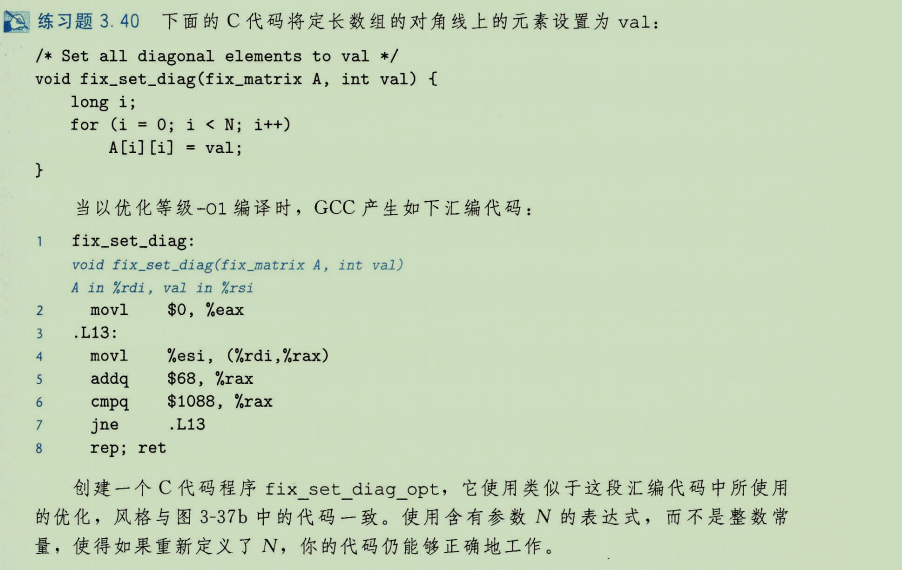

4. 优化示例2：设置矩阵对角线 (fix_set_diag)

1）原始C代码

for(i=0; i<N; i++) A[i][i] = val;

2）编译器优化分析 (N=16, int类型)

（1）目标：依次设置 A[0][0], A[1][1], ..., A[15][15]。

（2）地址计算：元素 A[i][i]的地址 = x A + 4 × ( 16 ⋅ i + i ) = x A + 4 × 17 i = x A + 68 i x_A+4×(16⋅i+i)=x_A +4×17i=x_A +68i xA+4×(16⋅i+i)=xA+4×17i=xA+68i

（3）汇编代码解读 (Ain %rdi, valin %esi)：

c 复制代码

movl $0, %eax           # i = 0
.L13:
movl %esi, (%rdi,%rax)  # A[i][i] = val。%rax 初始为0，每次增加68
addq $68, %rax         # i++ 等价于地址 +68
cmpq $1088, %rax       # 比较地址增量是否达到 68 * 16 = 1088
jne  .L13              # 若未达到，继续循环

5.练习题

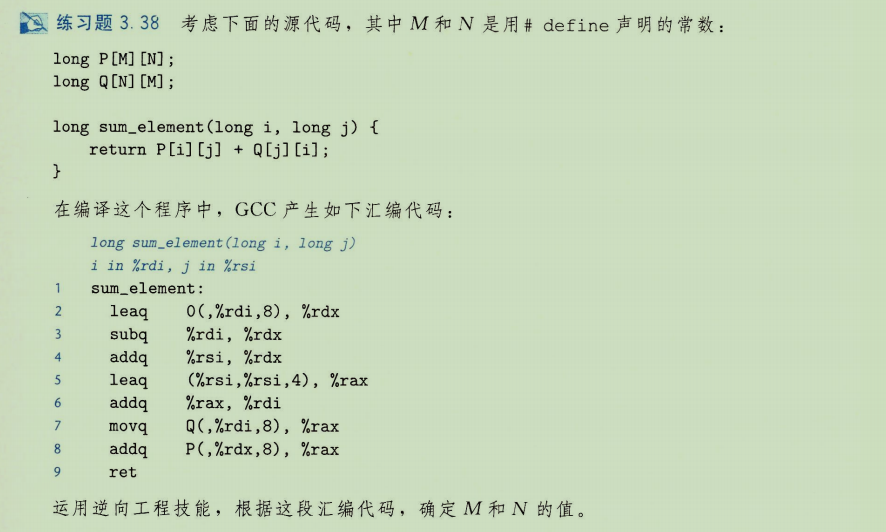

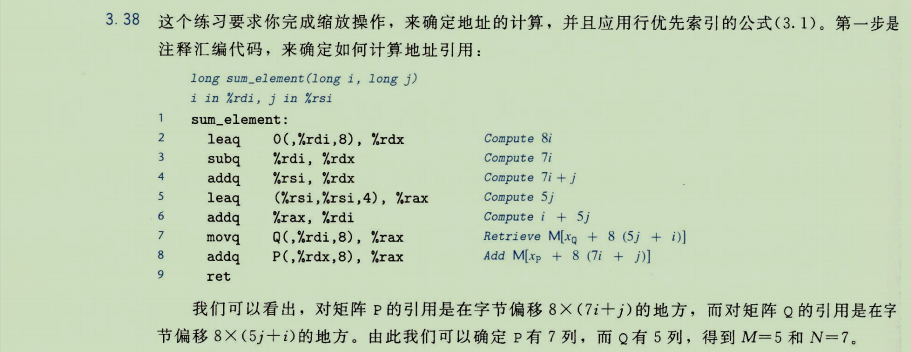

1）练习题3.38 解答（逆向推导M, N）

（1）已知：long P[M][N];, long Q[N][M];。函数 sum_element返回 P[i][j] + Q[j][i]。其汇编代码计算了两个地址。

（2）分析汇编：

计算 P[i][j]的地址偏移 (%rdx)：指令 leaq 0(,%rdi,8), %rdx; subq %rdi, %rdx; addq %rsi, %rdx等价于 %rdx = 8i - i + j = 7i + j。最后用 P(,%rdx,8)寻址，所以 P的元素大小为8，总偏移为 8*(7i+j)。根据公式(3.1)，P的步长应为 8N。因此 8N = 56=> N = 7。

计算 Q[j][i]的地址偏移 (%rdi)：指令 leaq (%rsi,%rsi,4), %rax; addq %rax, %rdi等价于 %rdi(原为i) 被更新为 i + 5j。最后用 Q(,%rdi,8)寻址，总偏移为 8*(i+5j)。根据公式(3.1)，Q的步长应为 8M。因此 8M = 40=> M = 5。

（3）答案：M = 5, N = 7。

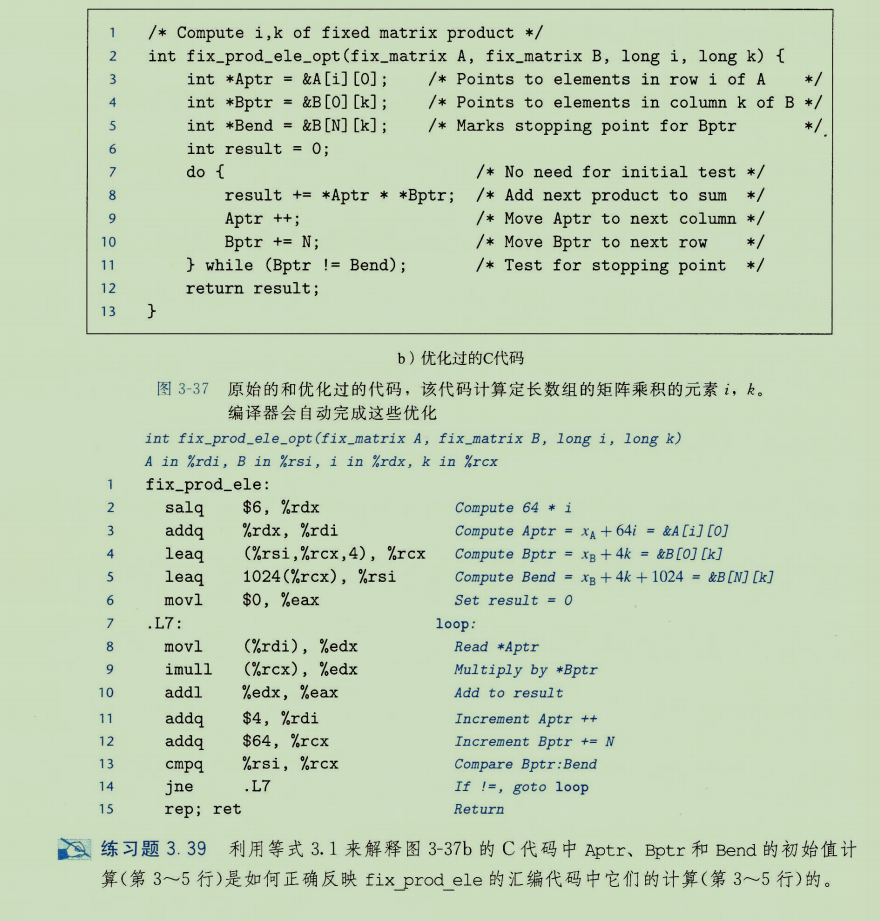

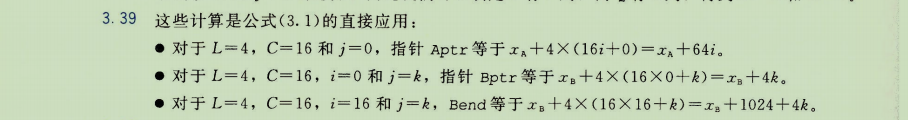

2）练习题3.39 解答（验证优化代码的初始值）

（1）目标：用公式(3.1)解释 fix_prod_ele_opt中 Aptr, Bptr, Bend的初始化。

（2）推导：

Aptr = &A[i][0] = x A + 4 ∗ ( 16 ∗ i + 0 ) = x A + 64 i x_A + 4*(16*i + 0) = x_A + 64i xA+4∗(16∗i+0)=xA+64i（汇编第3行 leaq (%rdi,%rsi,64), %rax将 x_A和 64i结合）。

Bptr = &B[0][k] = x B + 4 ∗ ( 16 ∗ 0 + k ) = x B + 4 k x_B + 4*(16 * 0 + k) = x_B + 4k xB+4∗(16∗0+k)=xB+4k。

Bend = &B[N][k] = x B + 4 ∗ ( 16 ∗ N + k ) = x B + 4 k + 64 N x_B + 4*(16*N + k) = x_B + 4k + 64N xB+4∗(16∗N+k)=xB+4k+64N。由于 Bptr初值为 x B + 4 k x_B+4k xB+4k，所以 Bend = Bptr + 64N。N=16，所以 Bend = Bptr + 1024。汇编第5行 leaq 1024(%rcx), %rsi正是此计算。

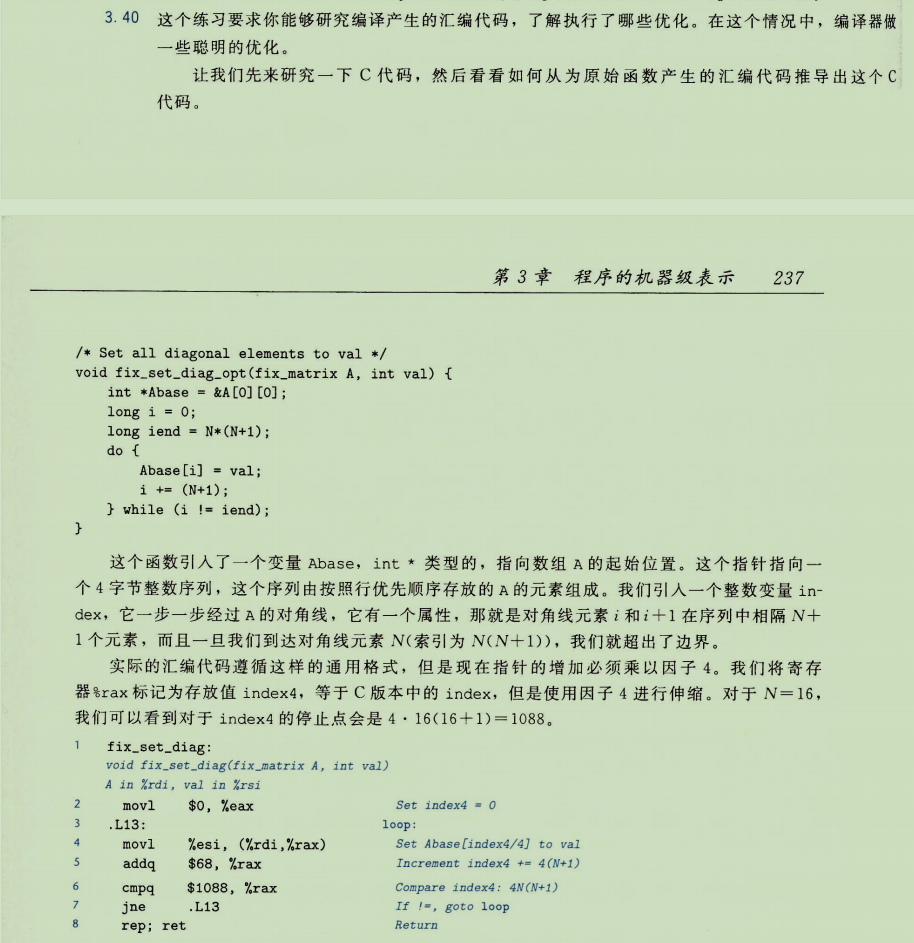

3）练习题3.40 解答（通用化的对角线设置优化代码）

c 复制代码

void fix_set_diag_opt(fix_matrix A, int val) {
    int *Aptr = &A[0][0];
    int *Aend = Aptr + N * (N + 1); // 或 Aptr + N*N + N
    int stride = N + 1; // 相邻对角线元素之间的地址增量（以int为单位）
    do {
        *Aptr = val;
        Aptr += stride;
    } while (Aptr != Aend);
}

说明：Aptr初始指向 A[0][0]。每次循环后，Aptr增加 (N+1)个 int的长度，从而指向下一个对角线元素 A[i][i]。循环直到 Aptr达到假想的终点 A[N][N]（即 A[0][0] + N*(N+1)的位置）。

总结栏

本节深入探讨了多维数组的存储、访问和编译器优化，是理解高效数值计算的基础。

行优先是根本：C语言多维数组在内存中按"行优先"连续存储。元素 D[i][j]的地址公式 &D[i][j] = x D + L ∗ ( C ∗ i + j ) x_D + L*(C*i+ j) xD+L∗(C∗i+j)是理解所有相关操作（访问、优化、逆向工程）的基石。
定长带来优化：当数组维度 (N) 是编译时常数时，编译器可以进行激进优化：
（1）消除冗余计算：将循环中的乘法、加法等地址计算，转换为简单的常量步进（如 fix_set_diag中的 68）或指针算术（如 fix_prod_ele中的指针遍历）。
（2）指针遍历替代索引：用移动指针（*Aptr++）代替通过公式计算地址（A[i][j]），大幅减少指令数和计算量。这是编译器优化循环的经典手段。
从实例学习推理：练习题3.38是逆向工程的典范，要求从看似复杂的地址计算中反推出数组维度。核心是识别汇编代码中的地址计算模式，并使其与通用公式(3.1)匹配。练习题3.39和3.40则训练了正向理解和应用优化思想的能力。

最终启示：多维数组的高效使用，既需要程序员理解其内存布局（避免缓存不友好的访问模式），也依赖于编译器对定长情况的深度优化。在性能关键代码中，有时手动进行类似的指针优化是必要的。理解本节内容，是进行矩阵运算、图像处理等科学计算编程的重要前提。
