本文为《 Generative inverse design of metamaterials with customized stress-strain response 》的阅读笔记，原文链接：https://www.sciencedirect.com/science/article/abs/pii/S0020740325009579?via%3Dihub。
本文解读 International Journal of Mechanical Sciences 2025 年论文《Generative inverse design of metamaterials with customized stress-strain response》，该研究提出融合多任务变分自编码器（VAE）与残差预测器的晶格超材料逆向设计框架。基于 2 万余个三维晶格拓扑的有限元模拟数据集，模型实现结构重构与力学响应预测的双向映射，全样本训练下相对面积误差（RAE）低至 0.0036，可精准生成含多峰、平台、振荡等定制化应力 - 应变曲线的晶格结构，为工程领域智能材料设计提供高效方案。
在航空航天、高端制造、生物医学等前沿领域，材料的力学性能往往需要精准适配复杂工况 ------ 比如航天结构需要兼顾高强度与抗冲击性，医疗植入物需匹配人体组织的柔性与支撑性。传统材料的性能受限于自身成分，难以实现个性化调控，而晶格超材料凭借其可设计的微观结构，成为突破这一局限的关键。这类由周期性单元构成的人工材料，能通过原子级别的结构排布实现负泊松比、高能量吸收等特殊性能，但如何根据目标力学响应（如应力 - 应变曲线）反向设计出对应的晶格结构，长期以来都是科研界的难题。
这篇发表在International Journal of Mechanical Sciences的研究，提出了一套基于深度学习的晶格超材料逆向设计框架，创新性地将多任务 VAE 与残差预测器相结合，建立了结构与力学性能的双向映射，让 "先定性能、再设计结构" 的定制化开发成为现实。
01 晶格超材料设计：从 "正向摸索" 到 "逆向定制" 的困境
晶格超材料的核心优势在于 "结构决定性能"，通过调整单元胞的支柱连接方式、几何参数，就能实现截然不同的力学响应。但传统设计模式多为 "正向摸索"：先设计一系列晶格结构，再通过实验或模拟测试其力学性能，筛选出符合需求的方案。这种模式存在三大致命短板：
首先，设计空间极其庞大。一个基础立方单元胞包含 28 种潜在的支柱连接方式，不同组合会产生海量晶格拓扑， brute-force 搜索完全不切实际；其次，非线性响应难以建模。复杂工况下的应力 - 应变曲线常呈现多峰、平台、振荡等非线性特征，传统参数化方法难以精准捕捉这些细微变化；最后，正向设计效率低下。从结构设计到性能验证需反复迭代，周期长、成本高，难以满足工程领域的快速定制需求。
尽管近年来深度学习为材料设计提供了新工具，但现有模型要么只能单向预测性能，要么难以兼顾结构可行性与性能准确性，实现 "按需定制" 的逆向设计仍面临巨大挑战。
02 AI 破局：多任务 VAE 的双向映射框架
2.1 核心逻辑：结构与性能的 "双向奔赴"
该研究提出的逆向设计框架，核心是通过多任务 VAE 建立晶格结构与应力 - 应变曲线的共享 latent 空间，实现双向精准映射。其整体流程清晰高效：
1.构建数据集：通过有限元模拟生成 2 万余个三维晶格拓扑的准静态压缩应力 - 应变曲线，形成结构 - 性能配对数据集；
2.模型训练：将 28 维二进制结构向量（编码支柱连接方式）与对应的应力 - 应变曲线输入多任务 VAE，同步训练结构重构与性能预测能力；
3.残差优化：引入残差预测器，提升模型对多峰、振荡等非线性力学响应的捕捉精度；
4.逆向生成：用户输入定制化应力 - 应变曲线，模型在 latent 空间中检索最优匹配的结构编码，解码后得到可制造的晶格拓扑。
这套框架打破了传统正向设计的局限，直接以目标性能为导向，实现结构的快速生成。

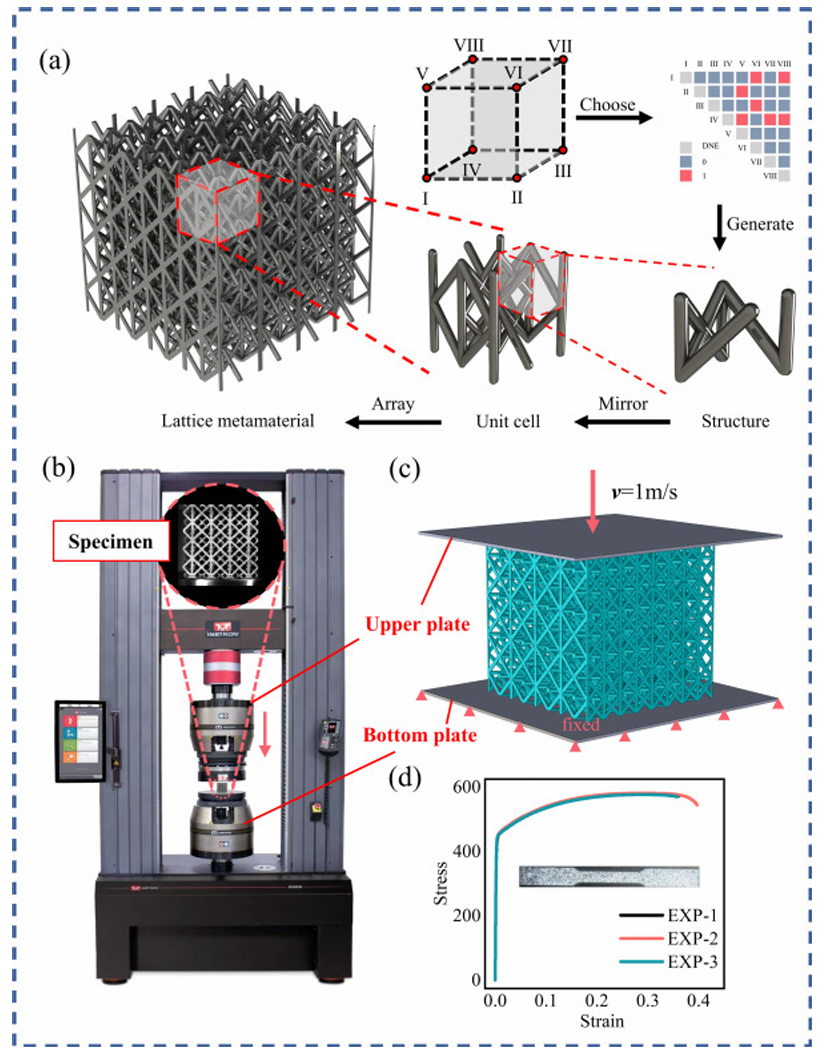

图1 晶格超材料结构编码与力学数据获取流程
2.2 关键技术：让 AI "读懂" 结构与性能的关联
为实现高效双向映射，框架集成了三项核心技术：
紧凑结构编码：将晶格单元胞的 28 种潜在支柱连接编码为 28 维二进制向量，1 表示存在支柱，0 表示不存在，既简洁又能完整表征拓扑特征；
多任务联合训练：模型同时优化结构重构损失与性能预测损失，确保 latent 空间既包含结构拓扑信息，又能精准映射力学响应；
残差预测增强：针对非线性应力 - 应变曲线的建模难点，通过残差预测器修正误差，提升复杂曲线的还原精度。
2.3 核心公式：模型训练的数学基础

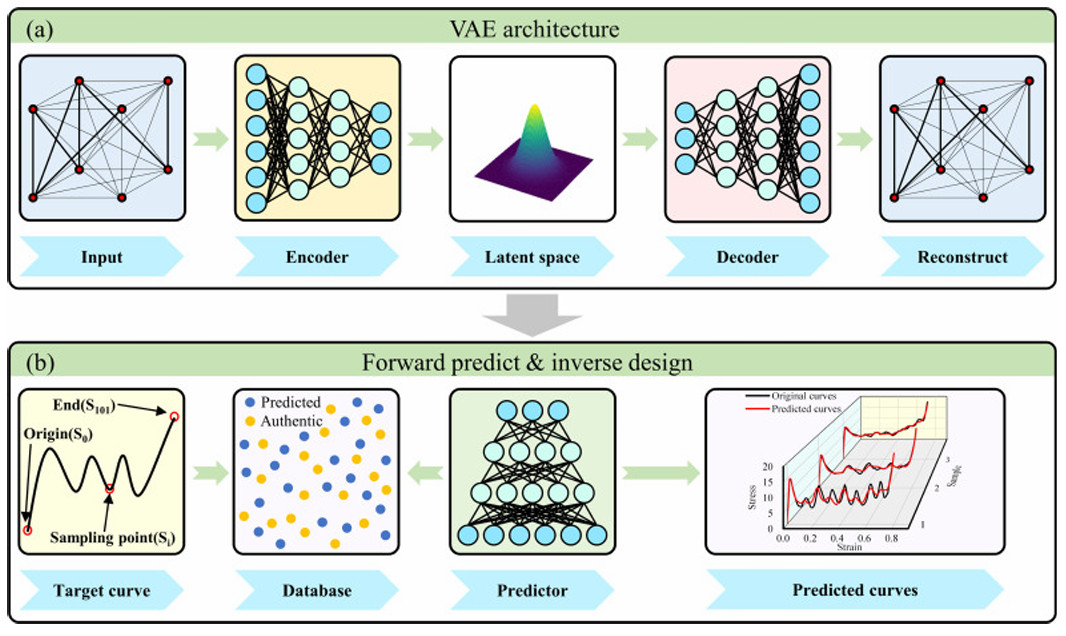

图2 AI 模型的正向预测与逆向设计工作流程
框架的训练目标是最小化复合损失函数，兼顾结构重构、 latent 空间规整与性能预测精度，核心公式为：
式中，x^为重构的结构向量，y^为预测的应力 - 应变曲线，DKL为 KL 散度（保证 latent 空间符合高斯分布），λr、λk、λp分别为三项损失的权重系数。通过该损失函数，模型能同时学好结构与性能的双向映射。
此外，为量化应力 - 应变曲线的预测精度，研究采用相对面积误差（RAE），计算公式为：
其中y为真实曲线，y^为预测曲线，ε为应变，RAE越小表示曲线还原越精准。
03 关键结果：定制化设计的精准落地
3.1 正向预测：非线性曲线的高精度还原

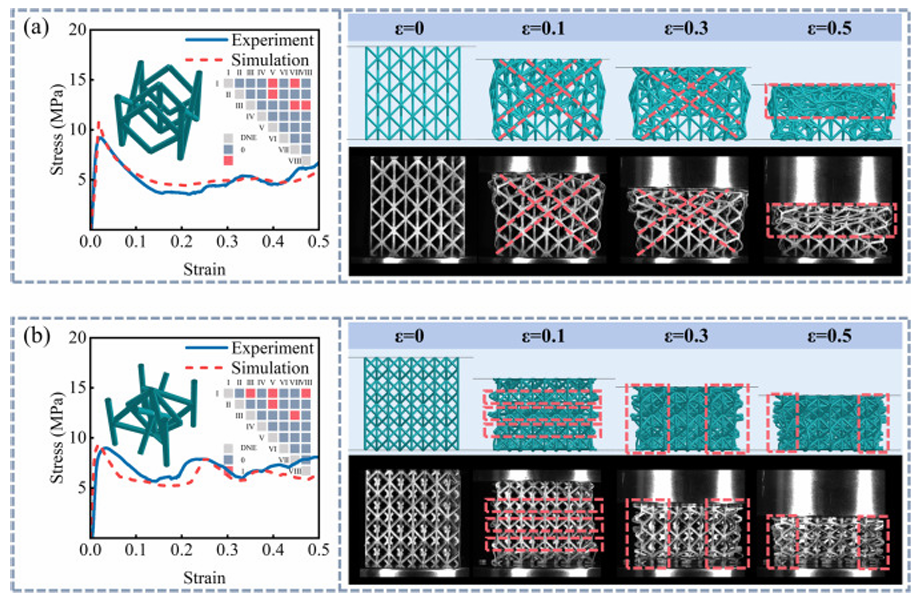

图3 晶格压缩实验与模拟结果一致性验证
模型在小样本和全样本训练下均展现出优异的预测性能：
小样本训练（536 个训练样本）：测试集 RAE 仅为 0.08，能精准捕捉曲线的整体趋势与关键特征；
全样本训练（16073 个训练样本）：测试集 RAE 低至 0.0036，对多峰、平台、振荡等复杂非线性曲线的还原度极高，峰值位置、应力幅值与真实曲线几乎完全重合。
有限元模拟与实验验证进一步证实，模型预测的应力 - 应变曲线与 316L 不锈钢晶格样品的实测结果高度一致，初始刚度、峰值应力、致密化阶段的误差均在可接受范围内。

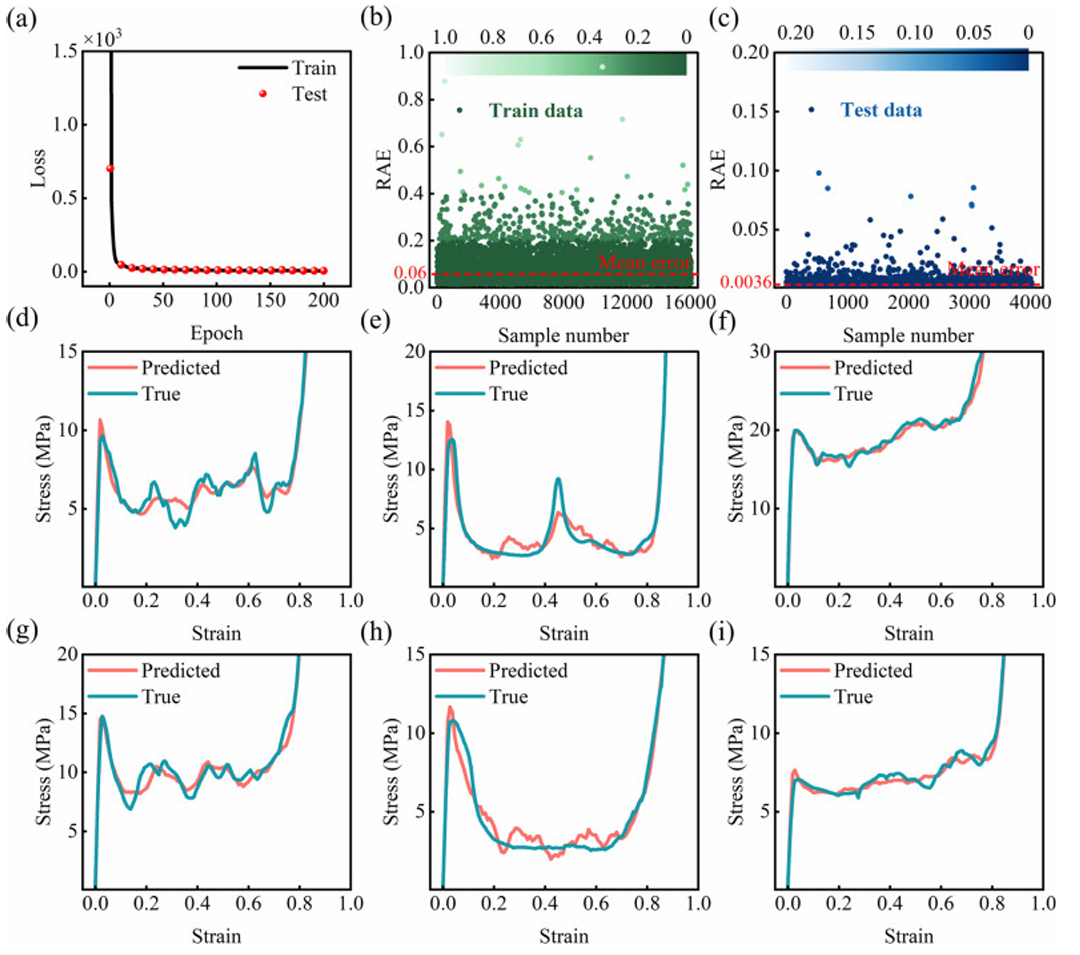

图4 复杂非线性应力 - 应变曲线的高精度预测
3.2 逆向设计：按需生成定制化晶格结构
图5 按需定制：单峰 / 双峰 / 三峰 / 振荡曲线与对应晶格
针对四种典型定制化应力 - 应变曲线，模型均成功生成了对应的晶格结构：
单峰曲线：生成的拉伸主导型晶格展现出高初始刚度与尖锐峰值，适合高强度场景；
双峰曲线：通过支柱的差异化排布，实现两次应力峰值与中间松弛谷，满足缓冲 - 承载复合需求；
三峰曲线：精准还原不对称峰值特征，晶格结构通过多组支柱的分级失效实现阶梯式力学响应；
振荡曲线：生成的特殊拓扑能实现周期性应力波动，适用于振动隔离场景。
这些生成的晶格结构均满足制造约束：支柱数量控制在 5-9 根，无孤立节点，具备完整载荷路径，可通过选择性激光熔化（SLM）等增材制造技术直接制备。
3.3 设计效率：毫秒级响应的工程实用性
框架的设计效率远超传统方法：
单次逆向设计耗时仅 0.6 秒（含结构解码、可行性筛选与性能验证），首次加载模型也仅需 1.5 秒；
无需反复进行有限元模拟，设计周期从传统的数天缩短至秒级，可支持交互式定制。
04 科学意义：超材料设计迈入智能定制时代
该研究的核心价值在于建立了 "性能 - 结构" 的直接映射，打破了传统超材料设计的 "试错循环"，其科学意义深远。在技术层面，它首次实现了非线性应力 - 应变曲线的高精度逆向设计，解决了复杂力学响应的定制化难题；在应用层面，框架可广泛适配航空航天、减震缓冲、生物医学等领域的需求，为高性能晶格超材料的快速开发提供了通用工具。
与传统方法相比，该框架兼具三大优势：一是兼容性强，支持多种定制化曲线设计；二是精准度高，全样本训练下 RAE 低至 0.0036；三是实用性强，生成结构符合制造约束，可直接落地。未来，随着数据集的拓展与物理约束的融入，该框架有望实现更复杂工况下的超材料定制，推动智能材料在工程领域的规模化应用。
05 总结
晶格超材料的定制化设计曾长期受制于 "正向摸索" 的低效模式，难以精准匹配复杂工况的力学需求。这篇研究通过多任务 VAE 与残差预测器的创新融合，构建了结构与性能的双向映射框架，成功实现了应力 - 应变曲线的 "按需定制" ------ 从单峰、双峰到振荡曲线，模型均能快速生成对应的可制造晶格结构，全样本训练下相对面积误差低至 0.0036，设计效率提升上千倍。
这项工作不仅为晶格超材料的智能设计提供了全新范式，更标志着超材料开发正式迈入 "性能导向" 的逆向设计时代。随着增材制造技术的发展与深度学习模型的迭代，未来我们有望根据具体工程需求，快速定制出兼具特殊性能与制造可行性的超材料，为航空航天、高端制造、生物医学等领域带来革命性突破。
