NFV（网络功能虚拟化）：重塑未来网络架构的革命性技术

一、引言：网络架构的变革时代

在云计算、大数据、人工智能等技术蓬勃发展的今天，网络作为数字化基础设施的核心，正经历着前所未有的深刻变革。传统的网络架构，诞生于上世纪 90 年代，以专有硬件设备为核心，曾经支撑了互联网的快速发展。然而，随着 5G、物联网、边缘计算等新技术的兴起，传统架构的局限性日益凸显 ------ 僵化、昂贵、难以扩展、厂商锁定严重。

**NFV（Network Function Virtualization，网络功能虚拟化）** 正是在这样的背景下应运而生。2012 年 10 月，在全球 13 家顶级电信运营商（包括 AT&T、中国移动、德国电信、NTT 等）的联合推动下，NFV 的概念被正式提出，并由欧洲电信标准协会（ETSI）成立专门工作组进行标准化。

NFV 的核心理念简洁而深刻：将网络功能从专有硬件中解耦，以软件形式运行在通用服务器上。这一理念看似简单，却引发了网络产业的一场革命。

技术洞察：NFV 与 SDN（软件定义网络）常常被相提并论，但两者有本质区别。SDN 侧重于控制平面与数据平面的分离，实现网络的集中控制；而 NFV 侧重于网络功能的虚拟化，实现功能的软件化部署。两者可以互补结合，共同构建更灵活的网络架构。

二、网络架构的演进历程

2.1 传统网络架构的困境

在深入理解 NFV 之前，我们必须先了解传统网络架构面临的根本性挑战。传统网络采用 "垂直集成" 的模式，每个网络功能都绑定在专有的硬件设备上。

2.1.1 "硬件盒子" 时代

想象一个典型的电信运营商机房，你会看到一排排整齐排列的 "盒子"------ 路由器、防火墙、负载均衡器、深度包检测设备（DPI）、宽带远程接入服务器（BRAS）、媒体网关等。每个 "盒子" 都是一家设备厂商的专有产品，硬件和软件紧密绑定。

这种架构的主要问题包括：

1. 昂贵的硬件投资（CapEx 高企）

• 专有硬件设备价格昂贵，动辄数十万甚至上百万元
• 不同功能需要不同设备，设备种类繁多，投资巨大
• 硬件按峰值容量采购，实际利用率往往低于 30%
• 设备折旧周期长（通常 5-7 年），技术更新困难

2. 漫长的部署周期

• 新业务上线需要经历：需求分析 → 设备选型 → 采购招标 → 厂商交付 → 安装调试 → 割接上线
• 整个周期往往长达 6-18 个月
• 错过市场窗口，商机流失严重

3. 扩展困难，响应迟缓

• 容量扩容需要采购新硬件，周期长
• 无法快速响应突发流量（如双 11、春晚红包等场景）
• 缩容意味着硬件闲置，资源浪费

4. 厂商锁定严重

• 专有硬件导致运营商难以在不同供应商之间切换
• 升级和维护依赖原厂商，成本居高不下
• 创新受限于厂商的产品路线图

5. 运维复杂度高

• 不同厂商设备管理界面各异，运维人员需要掌握多种系统
• 设备故障需要厂商工程师现场处理，恢复时间长
• 缺乏统一的自动化运维能力

2.1.2 传统架构的典型案例

以一个典型的企业 VPN 服务部署为例：

步骤	传统架构方式	耗时
需求评估	确定 VPN 网关规格和数量	1-2 周
设备选型	对比各厂商产品，技术评估	2-4 周
采购招标	发标、评标、定标、签合同	4-8 周
设备交付	厂商生产、运输、到货	4-8 周
安装调试	机架安装、线缆连接、配置	1-2 周
业务上线	测试、割接、正式上线	1-2 周
总计		13-26 周

这意味着，一个新业务从提出需求到正式上线，最快也需要 3 个月以上，慢则半年。在瞬息万变的互联网时代，这样的响应速度显然难以接受。

2.2 NFV：破局者应运而生

2.2.1 NFV 的诞生背景

2012 年 10 月，在 SDN 和 OpenFlow World Congress 大会上，全球 13 家顶级电信运营商联合发布了《Network Functions Virtualization - Introductory White Paper》，正式提出了 NFV 的概念。这些运营商包括：

• AT&T（美国）
• 中国移动（中国）
• 德国电信（德国）
• Orange（法国）
• Telefonica（西班牙）
• Verizon（美国）
• BT（英国）
• NTT（日本）

他们的共同痛点是：网络流量的增长远超收入增长，传统架构不可持续。NFV 被寄予厚望，作为降低成本、提升敏捷性的关键路径。

2.2.2 NFV 的核心定义

根据 ETSI 的定义，NFV 是一种网络架构概念，通过使用通用目的的硬件平台（如 x86 服务器）和虚拟化技术，将网络功能从专有硬件设备中解耦，以软件的形式实现。

核心要素解析：

要素	含义
通用硬件	标准化的 x86 服务器、交换机、存储设备，不绑定特定厂商
虚拟化技术	Hypervisor、容器等，实现资源的逻辑隔离和共享
软件实现	网络功能以软件形式部署，与硬件解耦
解耦	功能与硬件分离，软件与平台解耦

2.2.3 NFV 带来的根本性变革

NFV 改变了网络功能的交付方式：

传统模式：专有硬件 + 专有软件 = 网络功能
NFV模式：通用硬件 + 虚拟化平台 + VNF软件 = 网络功能

变革的意义：

1. 硬件标准化：使用通用服务器，享受摩尔定律带来的性能提升
2. 软件定义：网络功能由软件实现，可以快速迭代
3. 弹性扩展：资源按需分配，动态伸缩
4. 开放生态：打破厂商锁定，促进竞争和创新

三、深入理解 NFV 架构

3.1 ETSI NFV 参考架构详解

ETSI（欧洲电信标准协会）ISG NFV 工作组制定的 NFV 参考架构，是全球公认的标准框架。该架构清晰地定义了 NFV 系统的各个组成部分及其相互关系。

3.1.1 架构的三大核心域

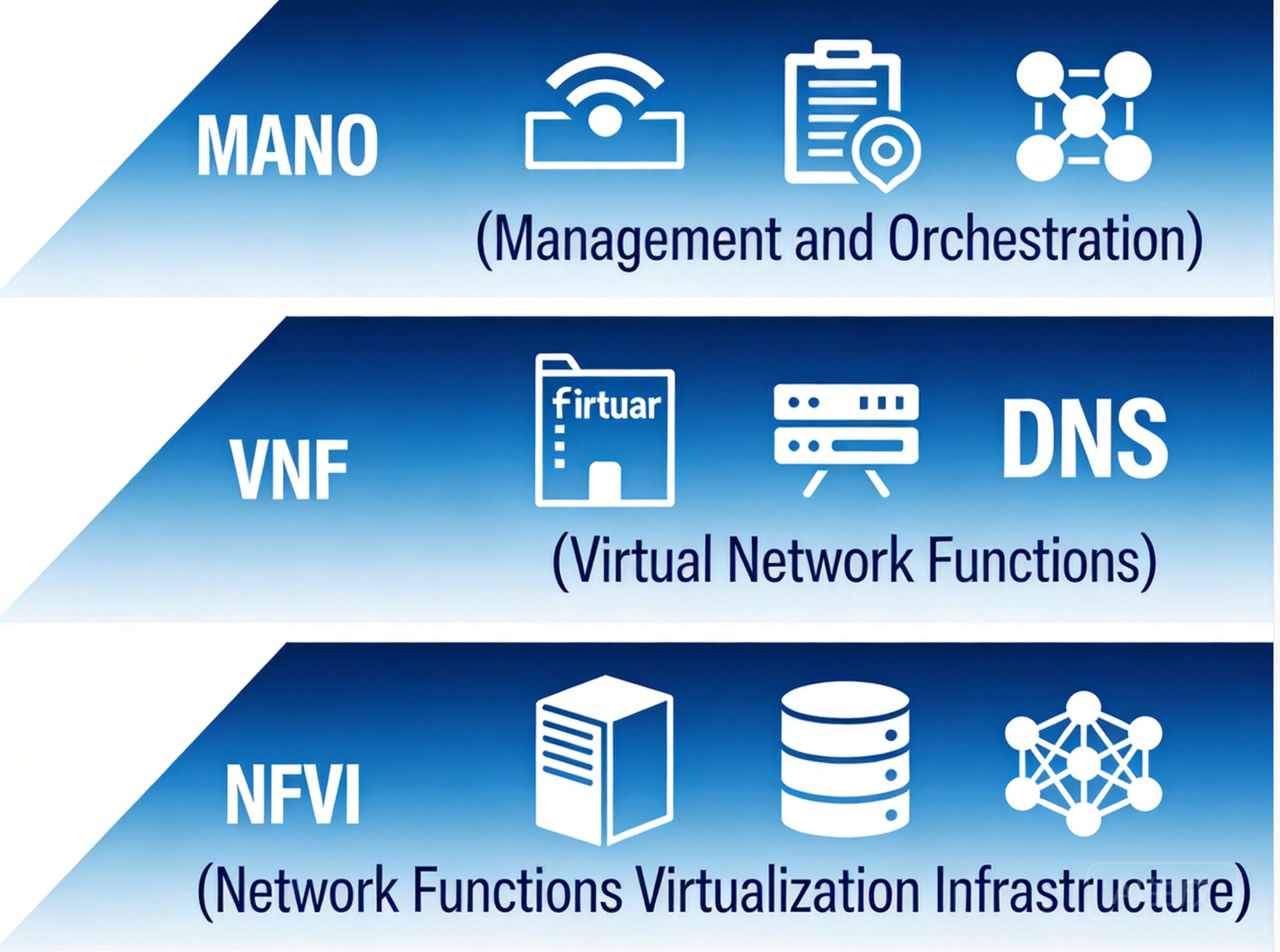

一、NFV 基础设施层（NFVI - NFV Infrastructure）

NFVI 是整个 NFV 架构的物理基础，提供虚拟化资源池，包括：

资源类型	具体内容	说明
计算资源	x86/ARM 服务器、CPU、内存	运行 VNF 的计算能力
存储资源	本地存储、分布式存储（SAN/NAS）、对象存储	VNF 的数据持久化
网络资源	物理交换机、路由器、网卡	VNF 之间的网络连接
虚拟化层	Hypervisor（KVM/VMware/Xen）、容器引擎	资源抽象和隔离

NFVI 的关键特性：

┌─────────────────────────────────────────────────────┐
│                    VNF实例运行层                      │
├─────────────────────────────────────────────────────┤
│  虚拟化层 (Hypervisor / Container Engine)            │
├───────────────┬───────────────┬─────────────────────┤
│  计算资源池     │  存储资源池     │  网络资源池         │
│  (vCPU/vMEM)   │  (vDisk)       │  (vNIC/vSwitch)    │
├───────────────┴───────────────┴─────────────────────┤
│  物理硬件层 (服务器/存储/网络设备)                      │
└─────────────────────────────────────────────────────┘

二、虚拟网络功能层（VNF - Virtual Network Function）

VNF 是网络功能的软件实现，对应传统网络中的各种 "盒子" 设备：

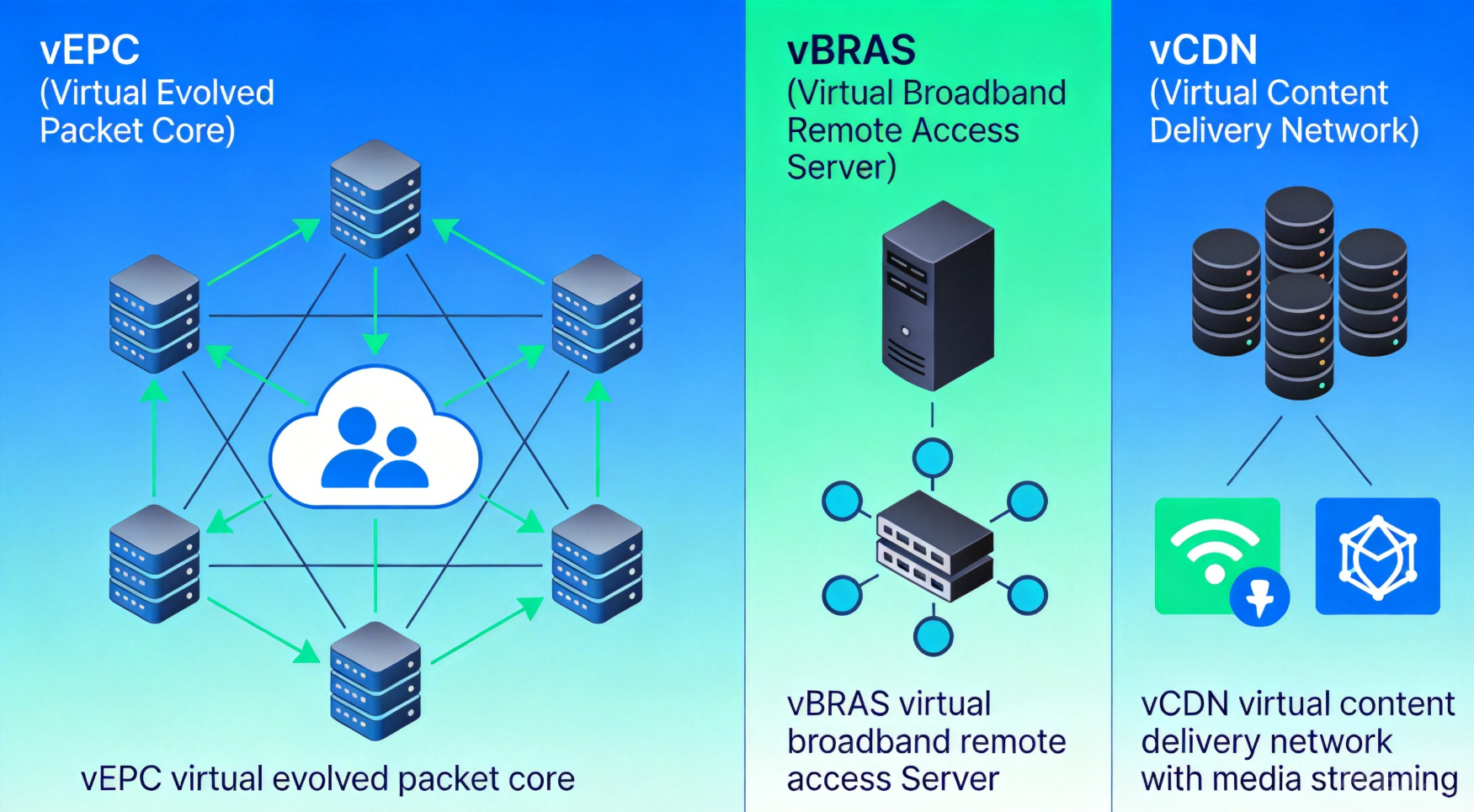

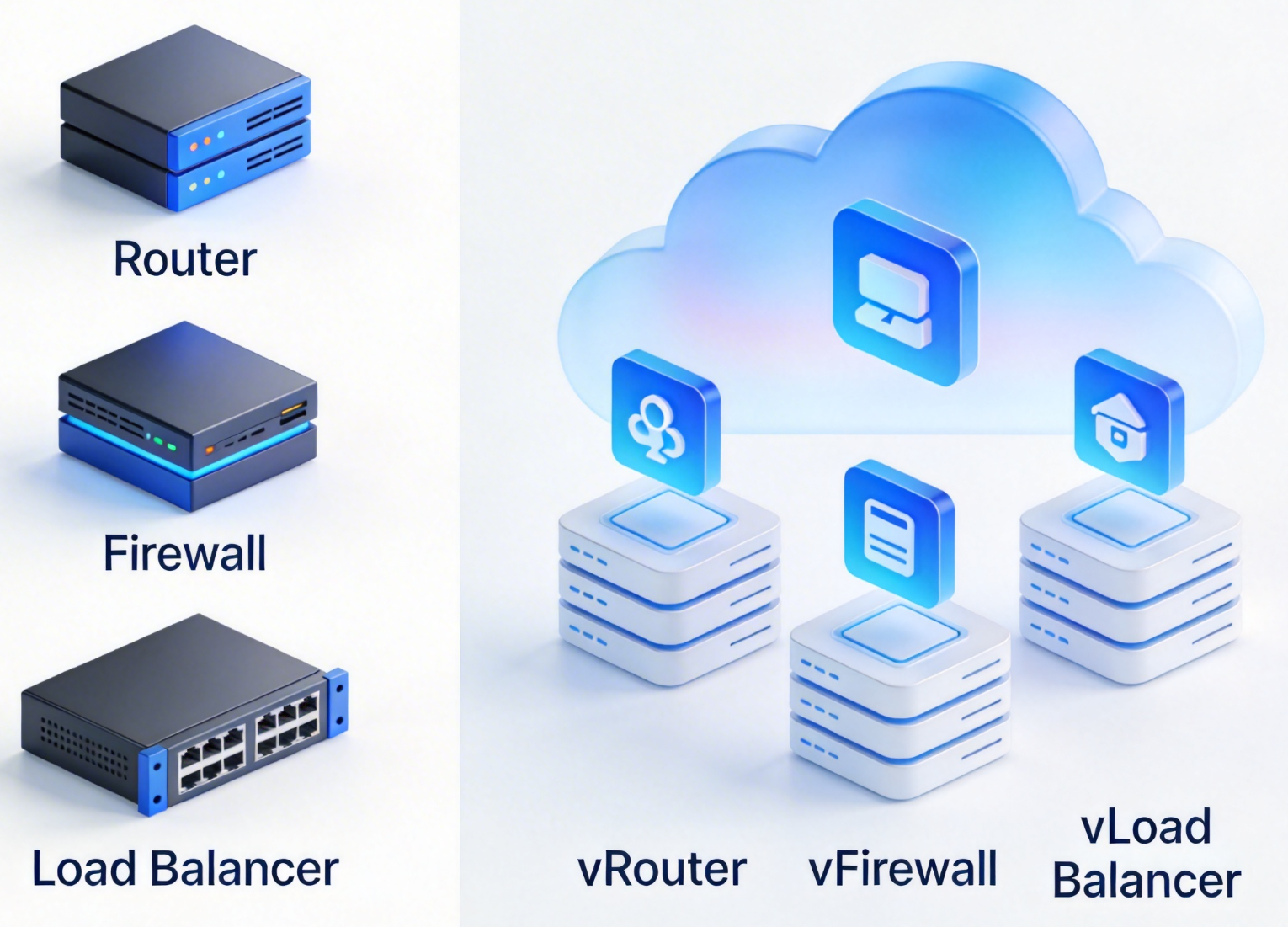

传统设备	VNF 实现	功能描述
防火墙	vFW	安全策略、访问控制、入侵检测
路由器	vRouter	路由转发、BGP/OSPF 协议处理
负载均衡器	vLB	流量分发、健康检查、会话保持
宽带接入服务器	vBRAS	用户接入、认证、计费
核心网网元	vEPC	MME、SGW、PGW、HSS 等
CDN 节点	vCDN	内容缓存、就近分发

VNF 的组成部分：

┌────────────────────────────────────┐
│            VNF实例                  │
├────────────────────────────────────┤
│  ┌──────────┐  ┌──────────┐        │
│  │ VNFC-1   │  │ VNFC-2   │ ...    │
│  │(虚拟防火墙)│  │(虚拟路由器)│        │
│  └──────────┘  └──────────┘        │
├────────────────────────────────────┤
│  VNFC之间的内部连接                  │
│  (虚拟链路 / vSwitch)               │
├────────────────────────────────────┤
│  对外接口 (虚拟网卡 vNIC)            │
└────────────────────────────────────┘

**VNFC（VNF Component）** 是 VNF 的内部组件，一个复杂的 VNF 可能由多个 VNFC 组成，如 vEPC 就包含 MME、SGW、PGW 等多个 VNFC。

三、管理与编排层（MANO - Management and Orchestration）

MANO 是 NFV 架构的 "大脑"，负责整个 NFV 系统的生命周期管理和资源编排。它包含三个主要组件：

┌─────────────────────────────────────────────────────┐
│                    MANO架构                          │
├──────────────────┬──────────────────┬───────────────┤
│       NFVO       │       VNFM       │      VNFM     │
│  (NFV编排器)      │   (VNF管理器)     │  (VNF管理器)   │
│                  │                  │               │
│  - 资源编排       │  - VNF生命周期    │  - 多厂商支持  │
│  - 服务编排       │  - 弹性伸缩       │               │
│  - 策略管理       │  - 故障自愈       │               │
├──────────────────┴──────────────────┴───────────────┤
│                    NFVI管理                          │
│              (VIM - 虚拟基础设施管理器)               │
│                                                      │
│  - 资源分配与回收                                     │
│  - 虚拟机/容器管理                                    │
│  - 网络配置                                          │
└─────────────────────────────────────────────────────┘

各组件职责详解：

组件	全称	核心职责
NFVO	NFV Orchestrator	网络服务的编排、全局资源管理、策略执行
VNFM	VNF Manager	VNF 的生命周期管理（部署、扩缩容、终止）
VIM	Virtual Infrastructure Manager	虚拟资源的管理（创建 VM、分配网络、挂载存储）

主流 MANO 实现：

• OpenStack + Tacker：开源社区主流方案
• ONAP：AT&T 主导的开源平台
• OpenMANO：ETSI 官方参考实现
• Wind River Titanium：商业 NFV 平台

3.1.2 接口与标准化

ETSI 定义了一系列标准接口，确保不同厂商组件之间的互操作性：

接口	连接组件	功能
Os-Ma-nfvo	OSS/BSS ↔ NFVO	运营支撑系统与编排器交互
Ve-Vnfm-vnf	VNFM ↔ VNF	VNF 管理器与 VNF 实例交互
Vnfm-Vnf	VNFM ↔ VNF	生命周期管理操作
Nfvo-Vnfm	NFVO ↔ VNFM	编排器与管理器协同
Nfvi-Vnfm	VIM ↔ VNFM	基础设施资源管理
Or-Vnfm	NFVO ↔ VNFM	资源请求与分配

3.2 架构分层设计哲学

ETSI 架构采用了清晰的分层设计，每一层都有明确的职责边界：

分层架构的优势：

┌────────────────────────────────────────┐
│         应用层 (VNF)                    │
│   业务逻辑、网络功能实现                  │
│   不关心底层硬件和资源管理                │
├────────────────────────────────────────┤
│         管理层 (MANO)                   │
│   编排、管理、监控                       │
│   不关心具体业务逻辑                      │
├────────────────────────────────────────┤
│         虚拟化层                         │
│   资源抽象、隔离、共享                   │
│   不关心上层应用语义                      │
├────────────────────────────────────────┤
│         物理层 (NFVI Hardware)          │
│   计算、存储、网络硬件                   │
│   不关心虚拟化细节                        │
└────────────────────────────────────────┘

核心设计原则：

1. 关注点分离（Separation of Concerns）

   • 每层专注自己的核心职责
   • 降低系统复杂度，提高可维护性

2. 接口标准化（Standardized Interfaces）

   • 层与层之间通过标准接口通信
   • 支持多厂商互联互通

3. 模块化设计（Modular Design）

   • 组件可独立升级、替换
   • 故障隔离，提高系统可靠性

4. 弹性扩展（Elastic Scaling）

   • 每层可独立扩展
   • 支持水平扩展和垂直扩展

四、NFV 的八大核心优势

NFV 之所以能够获得全球运营商的广泛认可，源于其带来的巨大价值。以下深入解析 NFV 的八大核心优势：

4.1 硬件灵活性

传统困境：

• 专有硬件功能固化，无法重新定义
• 不同厂商设备接口不兼容，管理复杂
• 硬件升级意味着设备淘汰

NFV 解决方案：

• 使用标准化的 x86/ARM 服务器
• 硬件资源池化，按需分配给不同 VNF
• 硬件升级不影响业务软件

实际案例：

某运营商在部署 vEPC 时，采用标准 x86 服务器替代了专用的 EPC 设备。当需要升级硬件时，只需迁移 VNF 实例到新服务器，无需重新采购专有设备，硬件利用率从 30% 提升到 70%。

4.2 更快速的生命周期

传统困境：

• 新业务上线周期：6-18 个月
• 软件升级需要厂商现场支持
• 回滚困难，风险高

NFV 解决方案：

• VNF 软件快速部署，分钟级上线
• 软件版本统一管理，一键升级
• 快速回滚，支持蓝绿部署

对比数据：

操作	传统架构	NFV 架构	效率提升
新业务部署	6-18 个月	1-7 天	10-50 倍
容量扩容	采购硬件（4-8 周）	弹性伸缩（分钟级）	100 倍 +
软件升级	厂商现场（1-2 天）	远程自动化（小时）	10 倍
故障恢复	硬件更换（4-8 小时）	实例迁移（分钟）	10 倍

4.3 可扩展性和弹性

弹性伸缩的三种模式：

┌─────────────────────────────────────────────┐
│           弹性伸缩策略                        │
├─────────────────────────────────────────────┤
│  1. 手动伸缩                                 │
│     - 运维人员手动调整                        │
│     - 适用于可预知的定期业务变化                │
├─────────────────────────────────────────────┤
│  2. 定时伸缩                                 │
│     - 根据时间策略自动调整                     │
│     - 适用于规律性的业务高峰                   │
├─────────────────────────────────────────────┤
│  3. 自动伸缩                                 │
│     - 基于监控指标自动触发                     │
│     - 适用于突发流量、不可预测的业务变化         │
│     - 指标：CPU、内存、网络流量、连接数          │
└─────────────────────────────────────────────┘

实际案例：双 11 场景

某电商运营商的负载均衡 VNF 配置：

• 日常状态：3 个 vLB 实例
• 双 11 期间：自动扩展至 50 个实例
• 活动结束后：自动收缩回 5 个实例
• 资源利用率：从日常 30% → 高峰 90% → 节省成本 40%

4.4 可利用现有工具

云原生生态红利：

NFV 天然契合云原生技术栈，可以直接复用成熟的开源工具：

工具类别	代表工具	NFV 应用场景
容器编排	Kubernetes, Docker Swarm	VNF 容器化部署管理
配置管理	Ansible, Chef, Puppet	VNF 自动化配置
监控告警	Prometheus, Grafana	VNF 性能监控
日志管理	ELK Stack	日志收集分析
服务网格	Istio, Linkerd	VNF 服务治理
CI/CD	Jenkins, GitLab CI	VNF 持续交付

优势：

• 无需从零开发，降低研发成本
• 社区活跃，问题快速解决
• 技术人才市场丰富

4.5 快速部署和厂商独立性

传统架构的厂商锁定：

运营商 → 选择厂商A的防火墙 → 后续升级/扩容只能选择A → 价格谈判被动

NFV 的开放生态：

运营商 → 部署VNF-A防火墙 → 需要时切换到VNF-B防火墙 → 多厂商竞价，成本优化

标准化的力量：

• ETSI NFV 标准确保 VNF 可移植
• OpenStack 等开源平台打破技术壁垒
• TOSCA 模板实现 VNF 部署标准化

4.6 新方案的验证

DevOps 理念在 NFV 中的应用：

┌──────────────────────────────────────────────────┐
│              NFV DevOps流水线                     │
├──────────────────────────────────────────────────┤
│  开发 → 测试 → 预发布 → 生产环境                    │
│   ↓       ↓        ↓         ↓                   │
│  容器   容器     容器      容器                    │
│   ↓       ↓        ↓         ↓                   │
│  快速迭代  自动测试  灰度发布  蓝绿部署              │
└──────────────────────────────────────────────────┘

快速验证的优势：

• 新功能快速上线试错
• A/B 测试验证效果
• 失败快速回滚，风险可控

4.7 无定形的服务提供

传统服务的固化形态：

企业需要VPN服务 → 运营商提供标准化VPN套餐 → 企业被动接受

NFV 的灵活编排：

企业需要网络服务 → 运营商按需组合VNF → 个性化定制服务
                     ↓
              ┌──────┼──────┐
              ↓      ↓      ↓
             vFW   vLB   vRouter  ...
              └──────┼──────┘
                     ↓
              网络切片服务链

4.8 运维效率和敏捷性

传统运维 vs NFV 运维：

维度	传统运维	NFV 运维
监控方式	各设备独立监控	统一监控平台
故障定位	人工逐层排查	智能拓扑分析
故障恢复	硬件更换（小时级）	实例迁移（分钟级）
变更管理	人工操作，风险高	自动化编排，可追溯
容量规划	基于经验预估	基于数据驱动

五、NFV 的市场驱动力

NFV 技术的蓬勃发展，背后有着强劲的市场驱动力。理解这些驱动力，有助于把握 NFV 的未来发展方向。

5.1 向云迁移：数字化转型的大势所趋

企业上云趋势：

根据 Gartner 的预测，到 2025 年，超过 85% 的企业将采用 "云优先" 原则。这一趋势为 NFV 带来巨大机遇：

┌─────────────────────────────────────────┐
│           企业云化路径                     │
├─────────────────────────────────────────┤
│  第一阶段：基础设施云化                    │
│  - 传统IDC → 云服务器                     │
│  - 专有网络 → VPC                         │
├─────────────────────────────────────────┤
│  第二阶段：应用云化                        │
│  - 单体应用 → 微服务                       │
│  - 传统中间件 → 云原生服务                 │
├─────────────────────────────────────────┤
│  第三阶段：网络功能云化                    │
│  - 专有网络设备 → VNF                     │
│  - NFV成为必然选择                        │
└─────────────────────────────────────────┘

5.2 新的业务服务：5G 与物联网

5G 对网络的挑战：

5G 时代，网络需求呈现爆发式增长和多样化特征：

5G 场景	关键需求	NFV 的角色
eMBB（增强移动宽带）	超大带宽、高速率	灵活扩展带宽
URLLC（超可靠低时延）	毫秒级时延、99.999% 可靠性	边缘部署、快速响应
mMTC（海量物联网）	百万级连接、低功耗	海量连接处理能力

网络切片的核心支撑：

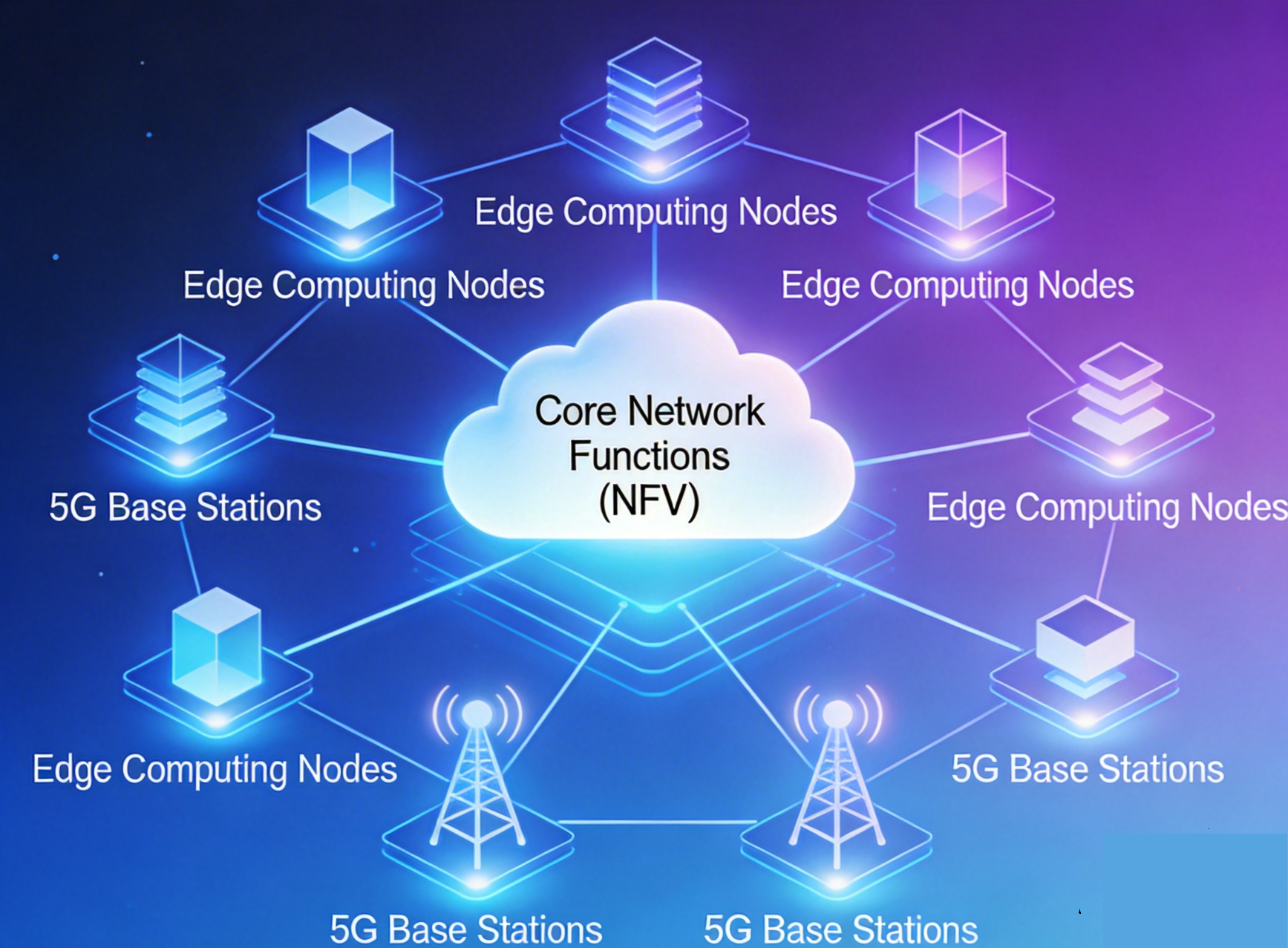

5G网络切片架构：

┌─────────────────────────────────────────────┐
│              切片管理系统                     │
├─────────────────────────────────────────────┤
│  切片1      切片2      切片3      切片4      │
│  eMBB       URLLC      mMTC       企业VPN   │
│  (视频)     (自动驾驶)  (智能家居)   (专网)   │
├─────────────────────────────────────────────┤
│              NFV基础设施 (共享)               │
│         计算池 + 存储池 + 网络池              │
└─────────────────────────────────────────────┘

NFV 是实现网络切片的关键技术，使运营商能够在同一物理基础设施上创建多个虚拟网络，为不同业务提供差异化服务。

5.3 节省资本费用（CapEx）

硬件成本对比：

以部署 100Gbps 防火墙能力为例：

项目	专有硬件防火墙	虚拟防火墙 (vFW)
硬件成本	100-300 万元	30-50 万元（x86 服务器）
软件成本	包含在硬件中	10-30 万元（VNF 软件）
总成本	100-300 万元	40-80 万元
节省比例	-	60-75%

资源利用率提升：

传统专有设备的资源利用率通常只有 20-40%，而 NFV 通过资源池化和弹性伸缩，可以将利用率提升到 60-80%。

5.4 节省运维费用（OpEx）

运维效率对比：

运维任务	传统架构	NFV 架构	效率提升
设备巡检	逐台设备人工巡检	自动化巡检，智能分析	10 倍 +
故障处理	现场工程师处理	远程自动化恢复	5 倍 +
容量扩容	采购硬件、安装调试	弹性伸缩，自动扩展	20 倍 +
软件升级	厂商现场升级	远程批量升级	10 倍 +

TCO（总体拥有成本）分析：

某运营商的 5 年 TCO 对比（以 100 节点防火墙为例）：

成本项	传统架构	NFV 架构	节省
硬件采购	2000 万	800 万	60%
软件许可	包含	400 万	-
运维人力	500 万 / 年 × 5 = 2500 万	200 万 / 年 × 5 = 1000 万	60%
能耗	300 万 / 年 × 5 = 1500 万	150 万 / 年 × 5 = 750 万	50%
总成本	6000 万	2950 万	51%

5.5 降低进入门槛

传统电信设备市场格局：

• 主要玩家：华为、诺基亚、爱立信、中兴
• 进入门槛：数十亿研发投入、多年技术积累
• 市场格局稳定，新进入者难以突破

NFV 改变游戏规则：

• 标准化接口降低技术门槛
• 软件化使创业公司有机会
• 开源社区提供技术支撑
• 云服务模式改变交付方式

新进入者案例：

多家创新企业基于 NFV 技术，成功进入电信设备市场：

• Affirmed Networks：专注于 vEPC，被微软收购
• Metaswitch：云原生网络软件，被微软收购
• Cumulus Networks：开放网络操作系统，被 NVIDIA 收购

六、虚拟化技术：NFV 的技术基石

要深入理解 NFV，必须掌握其底层的虚拟化技术支撑。虚拟化技术是 NFV 得以实现的基础，没有成熟的虚拟化技术，NFV 只能是空中楼阁。

6.1 虚拟化技术的演进史

虚拟化技术的发展历程跨越了半个多世纪：

1960s              1990s              2000s              2010s              2020s
  │                  │                  │                  │                  │
  ▼                  ▼                  ▼                  ▼                  ▼
┌──────┐         ┌──────┐          ┌──────┐          ┌──────┐          ┌──────┐
│IBM VM│ ──────→ │VMware│ ──────→ │KVM   │ ──────→ │Docker│ ──────→ │云原生│
│大型机 │         │Workstation│      │开源  │          │容器  │          │K8s   │
└──────┘         └──────┘          └──────┘          └──────┘          └──────┘
  主机               PC时代            服务器            应用容器          容器编排
  虚拟化             虚拟化             虚拟化            时代              时代

关键里程碑：

年代	技术	意义
1967	IBM CP-40/CMS	首次实现完整的虚拟化
1999	VMware	x86 虚拟化突破，推动 PC 虚拟化普及
2005	Intel VT-x/AMD-V	硬件辅助虚拟化，性能大幅提升
2007	KVM	开源虚拟化成为主流
2013	Docker	容器技术爆发，应用交付方式革命
2014	Kubernetes	容器编排成为云原生标准

6.1.1 虚拟化的核心目标

虚拟化技术的三大核心目标：

1. 资源抽象

• 将物理资源抽象为逻辑资源
• 隐藏底层硬件的复杂性
• 提供统一的资源接口

2. 资源隔离

• 多个虚拟机 / 容器在同一主机上安全运行
• 故障隔离，一个实例崩溃不影响其他
• 性能隔离，避免资源抢占

3. 资源共享

• 提高硬件利用率
• 降低总拥有成本
• 支持弹性伸缩

6.2 虚拟机技术深度剖析

虚拟机是传统虚拟化技术的核心，也是当前 NFV 部署的主流方式。

6.2.1 虚拟机的核心组件

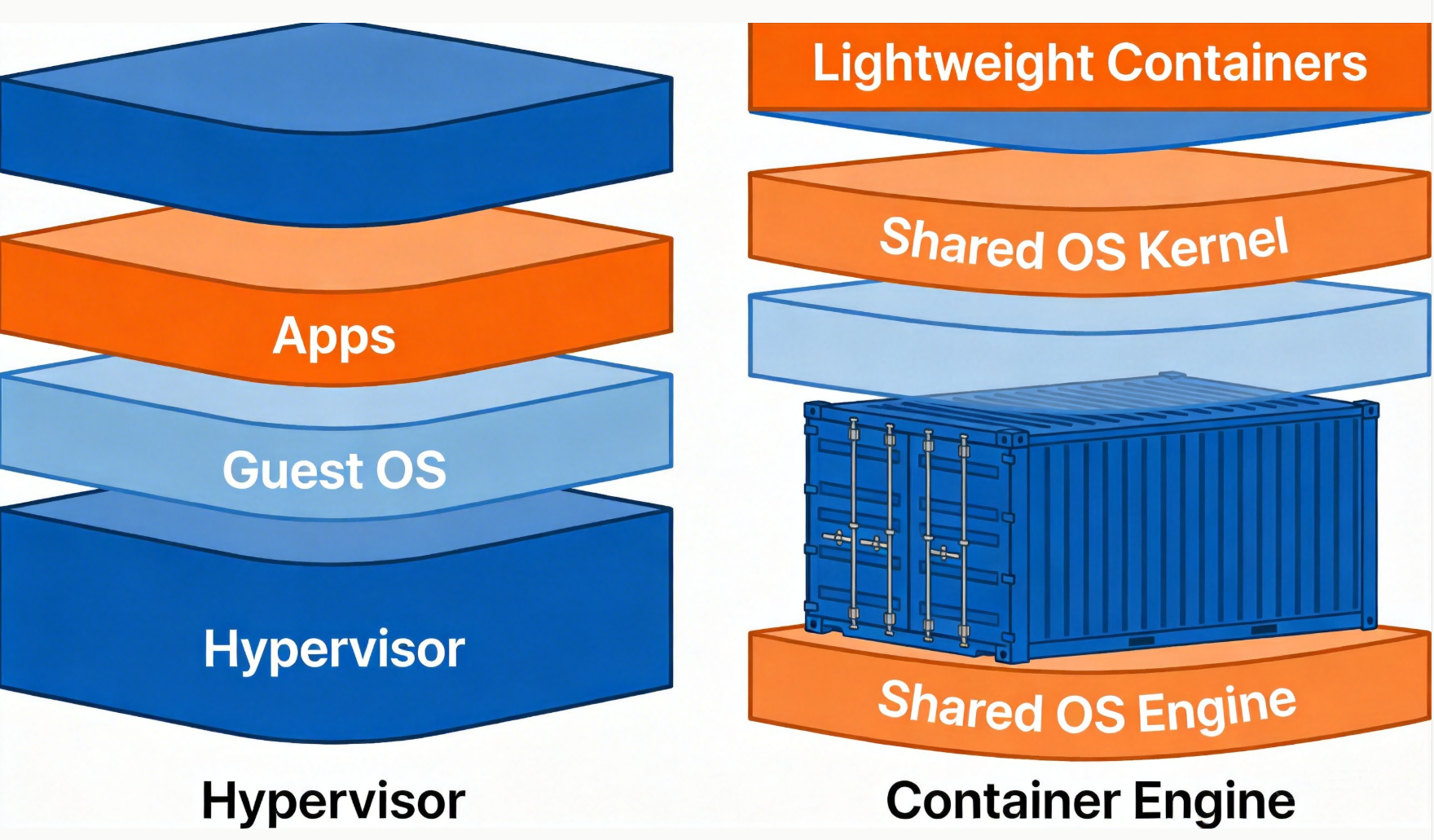

Hypervisor（虚拟机监视器）

Hypervisor 是虚拟化技术的核心软件，负责创建和管理虚拟机。

Type 1（裸金属型）：

┌────────┐ ┌────────┐ ┌────────┐
│  VM1   │ │  VM2   │ │  VM3   │
└────────┘ └────────┘ └────────┘
┌──────────────────────────────┐
│      Hypervisor (ESXi/KVM)   │
└──────────────────────────────┘
┌──────────────────────────────┐
│      物理服务器硬件            │
└──────────────────────────────┘

优势：性能最优、安全性高

代表：VMware ESXi、KVM、Hyper-V、Xen

Type 2（托管型）：

┌────────┐ ┌────────┐ ┌────────┐
│  VM1   │ │  VM2   │ │  VM3   │
└────────┘ └────────┘ └────────┘
┌──────────────────────────────┐
│      Hypervisor              │
│   (VMware Workstation)       │
├──────────────────────────────┤
│      宿主操作系统              │
│      (Windows/Linux)         │
└──────────────────────────────┘
┌──────────────────────────────┐
│      物理服务器硬件            │
└──────────────────────────────┘

优势：部署简单、适合测试开发

代表：VMware Workstation、VirtualBox、Parallels

6.2.2 虚拟机的资源分配机制

vCPU（虚拟 CPU）

物理CPU调度机制：

┌─────────────────────────────────────┐
│           物理CPU核心                 │
│  ┌─────┐ ┌─────┐ ┌─────┐ ┌─────┐    │
│  │vCPU1│ │vCPU2│ │vCPU3│ │vCPU4│    │
│  │VM1  │ │VM1  │ │VM2  │ │VM3  │    │
│  └─────┘ └─────┘ └─────┘ └─────┘    │
│                                     │
│  时间片轮转调度                       │
└─────────────────────────────────────┘

资源分配策略：

• 独占模式：vCPU 独占物理核心，性能最优但利用率低
• 共享模式：多个 vCPU 共享物理核心，通过时间片调度
• CPU 亲和性：绑定 vCPU 到特定物理核心，减少迁移开销

vMemory（虚拟内存）

内存虚拟化的核心机制：

┌─────────────────────────────────────┐
│           虚拟机内存视图              │
│        Guest Physical Address        │
│    (虚拟机认为的物理内存地址)          │
└─────────────────────────────────────┘
              ↓ 页表映射
┌─────────────────────────────────────┐
│           宿主机内存视图              │
│       Host Physical Address          │
│    (实际的物理内存地址)               │
└─────────────────────────────────────┘

内存优化技术：

• 内存超分配：分配给虚拟机的内存总和可超过物理内存
• 内存共享：相同内存页去重（KSM）
• 内存气球：动态回收虚拟机空闲内存
• 内存交换：将内存页交换到磁盘

6.2.3 虚拟机的网络通信

虚拟机网络是 NFV 的关键组件：

┌─────────────────────────────────────────────────┐
│                    物理服务器                     │
│  ┌─────────┐  ┌─────────┐  ┌─────────┐          │
│  │  VM1    │  │  VM2    │  │  VM3    │          │
│  │  ┌───┐  │  │  ┌───┐  │  │  ┌───┐  │          │
│  │  │vNIC│  │  │  │vNIC│  │  │  │vNIC│  │          │
│  │  └───┘  │  │  └───┘  │  │  └───┘  │          │
│  └────┬────┘  └────┬────┘  └────┬────┘          │
│       │            │            │               │
│       └────────────┼────────────┘               │
│                    │                            │
│              ┌─────┴─────┐                      │
│              │  vSwitch  │                      │
│              │(虚拟交换机) │                      │
│              └─────┬─────┘                      │
│                    │                            │
│              ┌─────┴─────┐                      │
│              │  物理网卡  │                      │
│              └─────┬─────┘                      │
└────────────────────┼────────────────────────────┘
                     │
              ┌──────┴──────┐
              │   物理网络   │
              └─────────────┘

主流虚拟交换机：

• Open vSwitch (OVS)：开源标准，功能最全
• Linux Bridge：简单稳定，性能良好
• VMware vSwitch：商业方案，与 ESXi 深度集成

网络性能优化：

• SR-IOV：硬件虚拟化，绕过 Hypervisor
• DPDK：用户态网络栈，降低中断开销
• vHost-net：高效 virtio 后端实现

6.2.4 主流 Hypervisor 对比

特性	KVM	VMware ESXi	Xen	Hyper-V
类型	Type 1	Type 1	Type 1	Type 1
开源	是	否	是	否
Linux 内核	模块化	独立内核	独立内核	Windows 内核
性能	优秀	优秀	优秀	良好
管理工具	libvirt/virsh	vCenter	XenCenter	SCVMM
NFV 适用性	★★★★★	★★★★	★★★	★★★

KVM 成为 NFV 主流选择的原因：

1. 开源免费，无许可证成本
2. 深度集成 Linux，生态完善
3. 性能优异，接近原生
4. 社区活跃，持续演进

6.3 容器技术与 Docker 革命

容器是虚拟化领域的新趋势，正在深刻改变 NFV 的部署方式。

6.3.1 容器与虚拟机的本质区别

架构对比：

虚拟机架构：                              容器架构：
┌─────────────────────────────────┐     ┌─────────────────────────────────┐
│ App A  │ App B  │ App C         │     │ App A  │ App B  │ App C         │
├────────┼────────┼────────────────┤     ├────────┼────────┼────────────────┤
│ Libs   │ Libs   │ Libs          │     │ Libs   │ Libs   │ Libs          │
├────────┼────────┼────────────────┤     ├────────┴────────┴────────────────┤
│ Guest  │ Guest  │ Guest          │     │         Container Engine         │
│ OS     │ OS     │ OS             │     │           (Docker)               │
├────────┴────────┴────────────────┤     ├──────────────────────────────────┤
│         Hypervisor               │     │        Host OS (Linux)           │
├─────────────────────────────────┤     ├──────────────────────────────────┤
│         Host OS                  │     │        Host OS (Linux)           │
├─────────────────────────────────┤     ├──────────────────────────────────┤
│         物理服务器                │     │        物理服务器                  │
└─────────────────────────────────┘     └──────────────────────────────────┘

启动时间：分钟级                          启动时间：秒级
资源占用：GB级                            资源占用：MB级
镜像大小：GB级                            镜像大小：MB级
隔离级别：硬件级                          隔离级别：进程级
性能损耗：5-15%                          性能损耗：<5%

6.3.2 容器的核心技术

1. Linux Namespaces（命名空间）

命名空间实现了资源的隔离：

Namespace	隔离内容
PID	进程 ID
NET	网络设备、协议栈、端口
IPC	信号量、消息队列
MNT	文件系统挂载点
UTS	主机名、域名
USER	用户和用户组
CGROUP	Cgroup 根目录

2. Cgroups（控制组）

Cgroups 实现了资源的限制和监控：

┌─────────────────────────────────────┐
│            Cgroup子系统              │
├─────────────────────────────────────┤
│  cpu      - CPU时间分配              │
│  cpuacct  - CPU使用统计              │
│  cpuset   - CPU核心绑定              │
│  memory   - 内存限制                 │
│  blkio    - 块设备IO限制             │
│  devices  - 设备访问控制             │
│  freezer  - 进程冻结/恢复            │
│  net_cls  - 网络分类标记             │
└─────────────────────────────────────┘

3. UnionFS（联合文件系统）

UnionFS 实现了镜像的分层存储：

┌─────────────────────────────────────┐
│         容器可写层                    │
│      (Container Layer)              │
├─────────────────────────────────────┤
│         应用层                       │
│      (Application)                  │
├─────────────────────────────────────┤
│         依赖库层                     │
│      (Dependencies)                 │
├─────────────────────────────────────┤
│         基础系统层                   │
│      (Base OS)                      │
└─────────────────────────────────────┘

优势：

• 镜像分层共享，存储效率高
• 快速创建和启动
• 镜像分发高效

6.3.3 Docker：容器技术的标准制定者

Docker 是目前最流行的容器平台，定义了容器生态的事实标准。

Docker 核心概念：

┌─────────────────────────────────────────────────────┐
│                   Docker架构                         │
├─────────────────────────────────────────────────────┤
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐  │
│  │  客户端     │  │  CLI        │  │  API        │  │
│  │ (docker)    │  │ (命令行)    │  │ (RESTful)   │  │
│  └──────┬──────┘  └──────┬──────┘  └──────┬──────┘  │
│         │                │                │         │
│         └────────────────┼────────────────┘         │
│                          │                          │
│                   ┌──────┴──────┐                   │
│                   │  Docker     │                   │
│                   │  Daemon     │                   │
│                   │  (守护进程)  │                   │
│                   └──────┬──────┘                   │
│                          │                          │
│         ┌────────────────┼────────────────┐         │
│         │                │                │         │
│  ┌──────┴──────┐  ┌──────┴──────┐  ┌──────┴──────┐  │
│  │  Images     │  │  Containers │  │  Networks   │  │
│  │  (镜像)     │  │  (容器)     │  │  (网络)     │  │
│  └─────────────┘  └─────────────┘  └─────────────┘  │
├─────────────────────────────────────────────────────┤
│                   Registry                          │
│              (镜像仓库：Docker Hub)                  │
└─────────────────────────────────────────────────────┘

Docker 在 NFV 中的应用：

# 构建VNF容器镜像
docker build -t vnf-firewall:v1.0 .

# 运行VNF容器实例
docker run -d \
  --name vfw-01 \
  --cpus=4 \
  --memory=8G \
  --network=host \
  -v /etc/vfw:/config \
  vnf-firewall:v1.0

# 弹性扩展
docker-compose up --scale vfw=10

6.3.4 容器 vs 虚拟机：NFV 如何选择？

对比分析

维度	虚拟机	容器	推荐
隔离性	硬件级，强隔离	进程级，轻量隔离	安全敏感场景用 VM
性能	5-15% 损耗	<5% 损耗	高性能场景用容器
启动速度	分钟级	秒级	快速弹性场景用容器
资源效率	较低（需要完整 OS）	高（共享宿主内核）	资源敏感场景用容器
成熟度	高，久经考验	发展中	稳定性要求高用 VM
网络功能	完整支持	需要额外配置	复杂网络功能用 VM

混合部署模式：

┌─────────────────────────────────────────────────────┐
│                    混合NFV架构                       │
├─────────────────────────────────────────────────────┤
│  ┌────────────────────────────────────────────────┐ │
│  │  Kubernetes集群                                 │ │
│  │  ┌─────────┐ ┌─────────┐ ┌─────────┐           │ │
│  │  │CNF-1    │ │CNF-2    │ │CNF-3    │           │ │
│  │  │(容器化)  │ │(容器化)  │ │(容器化)  │           │ │
│  │  │vLB      │ │vNAT     │ │vDNS     │           │ │
│  │  └─────────┘ └─────────┘ └─────────┘           │ │
│  └────────────────────────────────────────────────┘ │
├─────────────────────────────────────────────────────┤
│  ┌────────────────────────────────────────────────┐ │
│  │  OpenStack/KVM集群                              │ │
│  │  ┌─────────┐ ┌─────────┐ ┌─────────┐           │ │
│  │  │VNF-1    │ │VNF-2    │ │VNF-3    │           │ │
│  │  │(虚拟机)  │ │(虚拟机)  │ │(虚拟机)  │           │ │
│  │  │vEPC     │ │vBRAS    │ │vFW      │           │ │
│  │  └─────────┘ └─────────┘ └─────────┘           │ │
│  └────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────┘

选择建议：

• 核心网功能（vEPC、vIMS）：虚拟机部署，保证隔离性和稳定性
• 边缘计算功能：容器部署，快速启动和弹性伸缩
• 数据处理功能（vCDN、vLB）：容器部署，高性能低延迟
• 安全功能（vFW、vIPS）：虚拟机部署，强隔离要求

七、NFV 实践应用场景全景

NFV 技术已在电信运营商网络和企业数据中心得到广泛应用，以下是最典型的应用场景：

7.1 核心网虚拟化（vEPC）

传统 EPC 架构：

┌─────────────────────────────────────────────────────┐
│                 传统EPC架构                          │
│  ┌─────┐   ┌─────┐   ┌─────┐   ┌─────┐   ┌─────┐  │
│  │ MME │   │ SGW │   │ PGW │   │ HSS │   │ PCRF│  │
│  │专有 │   │专有 │   │专有 │   │专有 │   │专有 │  │
│  │硬件 │   │硬件 │   │硬件 │   │硬件 │   │硬件 │  │
│  └─────┘   └─────┘   └─────┘   └─────┘   └─────┘  │
└─────────────────────────────────────────────────────┘
成本高、部署慢、扩展难

虚拟化 EPC 架构：

┌─────────────────────────────────────────────────────┐
│                 虚拟化EPC架构                        │
│  ┌─────┐   ┌─────┐   ┌─────┐   ┌─────┐   ┌─────┐  │
│  │vMME │   │vSGW │   │vPGW │   │vHSS │   │vPCRF│  │
│  └─────┘   └─────┘   └─────┘   └─────┘   └─────┘  │
│  ┌────────────────────────────────────────────────┐│
│  │           NFV基础设施 (x86服务器)                ││
│  └────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘
成本低、部署快、弹性扩展

vEPC 的价值：

• 成本降低 60-70%
• 部署周期从 6 个月缩短到 1 周
• 支持网络切片，多租户共享

商用案例：

• AT&T：Domain 2.0 项目，大规模部署 vEPC
• 中国移动：NovoNet 2020，虚拟化核心网
• Verizon：虚拟化 5G 核心网

7.2 虚拟宽带远程接入服务器（vBRAS）

BRAS 的功能

用户终端 → BRAS → 宽带网络
         ↓
    - 用户认证（PPPoE/IPoE）
    - 地址分配（DHCP）
    - 计费统计
    - QoS控制
    - 组播复制

传统 BRAS 的问题：

• 专有硬件，昂贵（单台 50-200 万元）
• 功能固化，升级困难
• 难以应对千兆入户带来的大流量

vBRAS 架构：

┌─────────────────────────────────────────────────────┐
│                   vBRAS架构                          │
│  ┌─────────────────────────────────────────────────┐│
│  │ 控制面：vBRAS-C (认证、授权、计费)                ││
│  │         可集中部署，资源池化                      ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ 转发面：vBRAS-U (流量转发)                       ││
│  │         可分布式部署，靠近用户                    ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ MANO：统一管理和编排                             ││
│  └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

vBRAS 的优势：

• 控制面和转发面分离，独立扩展
• 支持百万级用户接入
• 灵活部署，降低传输成本

7.3 虚拟内容分发网络（vCDN）

传统 CDN 架构：

┌─────────────────────────────────────────────────────┐
│                  传统CDN节点                         │
│  ┌─────────────────────────────────────────────────┐│
│  │ 专有缓存服务器 + 存储阵列 + 交换机                ││
│  │ 固定容量，难以弹性扩展                            ││
│  └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

虚拟化 vCDN 架构：

┌─────────────────────────────────────────────────────┐
│                    vCDN架构                         │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐             │
│  │vCache-1  │ │vCache-2  │ │vCache-3  │ ...         │
│  │(容器)    │ │(容器)    │ │(容器)    │             │
│  └──────────┘ └──────────┘ └──────────┘             │
│  ┌─────────────────────────────────────────────────┐│
│  │ 对象存储 (S3兼容)                                ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ 通用x86服务器                                    ││
│  └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

vCDN 的价值：

• 根据热点内容动态扩缩容
• 边缘节点部署，降低回源流量
• 多租户共享，资源利用率提升 50%+

7.4 5G 核心网虚拟化

5G 核心网的云原生架构：

┌─────────────────────────────────────────────────────┐
│                   5G核心网架构                       │
├─────────────────────────────────────────────────────┤
│  ┌─────────────────────────────────────────────────┐│
│  │  服务网格 (Service Mesh)                        ││
│  └─────────────────────────────────────────────────┘│
│  ┌──────────┐ ┌──────────┐ ┌──────────┐             │
│  │ AMF      │ │ SMF      │ │ UPF      │             │
│  │(接入管理)│ │(会话管理)│ │(用户面)  │             │
│  └──────────┘ └──────────┘ └──────────┘             │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐             │
│  │ UDM      │ │ AUSF     │ │ PCF      │             │
│  │(数据管理)│ │(认证)    │ │(策略)    │             │
│  └──────────┘ └──────────┘ └──────────┘             │
│  ┌─────────────────────────────────────────────────┐│
│  │ Kubernetes容器平台                              ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ NFV基础设施 (x86服务器 + 存储 + 网络)            ││
│  └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

5G 核心网的关键特性：

特性	说明
服务化架构（SBA）	核心网功能拆分为微服务，独立演进
控制面 / 用户面分离（CUPS）	UPF 下沉到边缘，降低时延
无状态设计	状态存储在 UDM，实例可随时迁移
网络切片	多个虚拟核心网共享物理资源

八、未来展望：云原生与 AI 赋能 NFV

8.1 云原生 NFV（CNF - Cloud Native NFV）

从 VNF 到 CNF 的演进：

┌─────────────────────────────────────────────────────┐
│               NFV技术演进路线                        │
├─────────────────────────────────────────────────────┤
│  VNF (Virtual Network Function)                    │
│  - 虚拟机部署                                       │
│  - 传统架构，单体应用                               │
│  - 手动运维                                         │
│         ↓                                          │
│  CNF (Cloud Native Network Function)               │
│  - 容器部署                                         │
│  - 微服务架构                                       │
│  - DevOps自动化                                     │
│         ↓                                          │
│  CNF 2.0 (Service Mesh + Serverless)               │
│  - 服务网格治理                                     │
│  - 无服务器架构                                     │
│  - 智能运维                                         │
└─────────────────────────────────────────────────────┘

云原生 NFV 的核心要素：

要素	技术栈	价值
容器化	Docker, containerd	轻量级、快速启动
编排调度	Kubernetes	自动化部署、弹性伸缩
服务网格	Istio, Linkerd	服务发现、流量管理、可观测性
声明式 API	CRD, Operator	声明式配置、自动调和
不可变基础设施	Image-based	快速回滚、一致性保证

8.2 AI 驱动的智能运维（AIOps）

AI 在 NFV 运维中的应用场景：

┌─────────────────────────────────────────────────────┐
│                  AIOps应用场景                       │
├─────────────────────────────────────────────────────┤
│  ┌─────────────────────────────────────────────────┐│
│  │ 智能监控                                         ││
│  │ - 异常检测（异常流量、性能突变）                  ││
│  │ - 根因分析（自动定位故障根源）                    ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ 智能预测                                         ││
│  │ - 容量预测（提前识别资源瓶颈）                    ││
│  │ - 故障预测（预测硬件故障、网络拥塞）              ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ 智能决策                                         ││
│  │ - 自动伸缩（AI驱动的弹性策略）                    ││
│  │ - 故障自愈（自动隔离、自动恢复）                  ││
│  └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

AI 驱动的 NFV 运维架构：

┌─────────────────────────────────────────────────────┐
│                  AIOps架构                          │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐             │
│  │数据采集  │ │特征工程  │ │模型训练  │             │
│  │Prometheus│ │          │ │TensorFlow│             │
│  └──────────┘ └──────────┘ └──────────┘             │
│  ┌─────────────────────────────────────────────────┐│
│  │ AI推理引擎                                       ││
│  │ - 实时分析                                       ││
│  │ - 决策生成                                       ││
│  └─────────────────────────────────────────────────┘│
│  ┌─────────────────────────────────────────────────┐│
│  │ 自动执行                                         ││
│  │ - 弹性伸缩                                       ││
│  │ - 故障隔离                                       ││
│  │ - 负载迁移                                       ││
│  └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

8.3 边缘计算与 NFV 的深度融合

边缘计算驱动力：

场景	时延要求	带宽要求	边缘必要性
自动驾驶	<10ms	中	★★★★★
工业物联网	<20ms	高	★★★★★
VR/AR	<20ms	极高	★★★★★
智慧城市	<50ms	高	★★★★
远程医疗	<30ms	高	★★★★

边缘 NFV 架构：

┌─────────────────────────────────────────────────────┐
│                 边缘NFV架构                         │
├─────────────────────────────────────────────────────┤
│  ┌─────────────────────────────────────────────────┐│
│  │ 中心云                                          ││
│  │ - 核心网控制面（AMF, SMF, UDM等）                ││
│  │ - 集中式AI训练                                  ││
│  │ - 全局资源编排                                  ││
│  └─────────────────────────────────────────────────┘│
│          ↓ 光传输网络                               │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐             │
│  │ 边缘节点1│ │ 边缘节点2│ │ 边缘节点3│             │
│  │ - UPF    │ │ - UPF    │ │ - UPF    │             │
│  │ - vCDN   │ │ - vCDN   │ │ - vCDN   │             │
│  │ - MEC    │ │ - MEC    │ │ - MEC    │             │
│  │ - AI推理 │ │ - AI推理 │ │ - AI推理 │             │
│  └──────────┘ └──────────┘ └──────────┘             │
│          ↓ 5G基站                                   │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐             │
│  │ 终端用户 │ │ 终端用户 │ │ 终端用户 │             │
│  └──────────┘ └──────────┘ └──────────┘             │
└─────────────────────────────────────────────────────┘

边缘 NFV 的关键技术：

• 轻量级虚拟化：边缘资源有限，采用轻量级容器和微服务
• 智能调度：根据时延、带宽、成本优化工作负载位置
• 离线自治：边缘节点在网络中断时可独立运行
• 安全隔离：多租户边缘计算的安全保障

0voice · GitHub
