几何着色器（Geometry Shader）是 GPU 渲染管线中一个可选的可编程阶段， 能够以单输入图元为单位，动态生成或丢弃任意数量的新图元。 本文将深入讲解它的原理，并以草地渲染、头发丝模拟和拓扑结构修改为例， 展示其在实际项目中的应用方式和编写技巧。
几何着色器是什么？

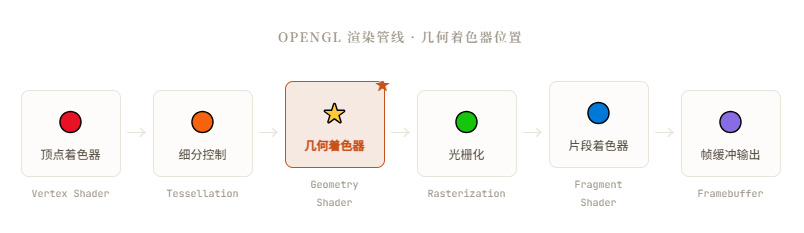

在传统固定管线中，顶点数据一旦经过顶点着色器处理，其图元的形状和数量便已固定。 几何着色器打破了这一限制------它接收完整的图元（点、线段或三角形） 作为输入，可以在 GPU 上实时地决定输出多少个、什么形状的图元，甚至完全丢弃某个图元。
🔢
输入图元类型
points · lines · lines_adjacency · triangles · triangles_adjacency
📤
输出图元类型
points · line_strip · triangle_strip（最多 256 个顶点）
⚡
核心能力
每次调用可产生 0 ~ N 个新图元，支持自定义几何形态
🎯
典型应用
草地、头发丝、爆炸粒子、阴影体、法线可视化、层渲染
GLSL 几何着色器结构
与顶点/片段着色器不同，几何着色器需要在头部声明输入/输出图元类型及最大顶点数：
cs
#version 450 core
// 声明输入图元：每次接收一个完整三角形
layout(triangles) in;
// 声明输出：三角条带，最多输出 3 个顶点（= 1 个三角形）
layout(triangle_strip, max_vertices = 3) out;
void main() {
for (int i = 0; i < 3; i++) {
// gl_in[] 包含输入图元的所有顶点数据
gl_Position = gl_in[i].gl_Position;
EmitVertex(); // 提交一个顶点到输出流
}
EndPrimitive(); // 结束当前图元
}关键机制： EmitVertex() 将当前所有输出变量的值收集为一个顶点， EndPrimitive() 将之前 Emit 的顶点组合成一个输出图元。 多次调用这对函数即可产生多个图元。
02
动态草地生成

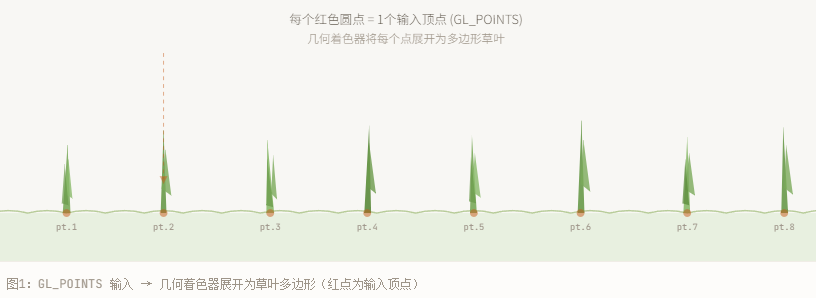

草地是几何着色器最经典的应用场景之一。其核心思路是： 将地面铺设为稀疏的点云（GL_POINTS）， 每个点在几何着色器中被展开为一根草叶------通常用 3~5 个三角形模拟出弯曲的叶片轮廓。 这样只需要传输极少量顶点到 GPU，就能渲染出数以百万计的草叶。
草地着色器完整实现
以下是一个具备风力弯曲动画效果的草地几何着色器。 每根草由5个顶点 构成的三角条带渲染， 根部固定、顶部随 uTime 偏移模拟风吹效果。
cs
#version 450 core
layout(points) in;
layout(triangle_strip, max_vertices = 10) out;
uniform mat4 u_MVP; // 模型-视图-投影矩阵
uniform float u_Time; // 当前时间（秒）
uniform float u_WindStr; // 风力强度
uniform vec2 u_WindDir; // 风向（归一化 XZ 方向）
out vec3 v_Color; // 传给片段着色器的颜色
out float v_UV_Y; // 草叶高度 UV（0=根 1=顶）
// 伪随机：根据位置生成稳定的随机值
float rand(vec2 co) {
return fract(sin(dot(co, vec2(127.1, 311.7))) * 43758.5453);
}
void main() {
vec4 root = gl_in[0].gl_Position; // 草根世界坐标
float r = rand(root.xz); // 该草的随机种子
float height = 0.4 + r * 0.6; // 草高 0.4~1.0
float width = 0.02 + r * 0.03; // 草宽 0.02~0.05
float angle = r * 3.1415926; // 朝向（随机角度）
// 风吹偏移量（顶部最大，根部为 0）
float phase = r * 6.28318; // 相位差，使每根草不同步
float wind = sin(u_Time * 1.5 + phase) * u_WindStr;
// 草叶宽度方向向量（XZ平面）
vec3 right = vec3(cos(angle), 0.0, sin(angle)) * width;
// 生成5个控制点（3段草叶，宽度逐渐收窄）
for (int seg = 0; seg < 3; seg++) {
float t = float(seg) / 2.0; // 归一化高度 t ∈ [0,1]
float windBend = wind * t * t; // 二次曲线弯曲（底部硬）
vec3 tipOff = vec3(u_WindDir.x, 0.0, u_WindDir.y) * windBend;
vec3 pos = root.xyz + vec3(0, height * t, 0) + tipOff;
float w = (1.0 - t * 0.9); // 越高越窄
// 左顶点
v_UV_Y = t;
v_Color = mix(vec3(0.2,0.5,0.1), vec3(0.5,0.8,0.2), t);
gl_Position = u_MVP * vec4(pos - right * w, 1.0);
EmitVertex();
// 右顶点
gl_Position = u_MVP * vec4(pos + right * w, 1.0);
EmitVertex();
}
// 草尖（单点，最后一个三角形的顶点）
vec3 tip = root.xyz + vec3(0, height, 0)
+ vec3(u_WindDir.x,0,u_WindDir.y) * wind;
v_UV_Y = 1.0;
v_Color = vec3(0.7, 0.9, 0.3);
gl_Position = u_MVP * vec4(tip, 1.0);
EmitVertex();
EndPrimitive();
}性能技巧： 草地通常结合 LOD（细节层次） 使用------近处用几何着色器生成完整叶片， 远处改用 billboard 贴图或直接剔除。 还可利用 Transform Feedback 将生成的顶点写回 VBO 以避免重复计算。
03
头发丝模拟渲染

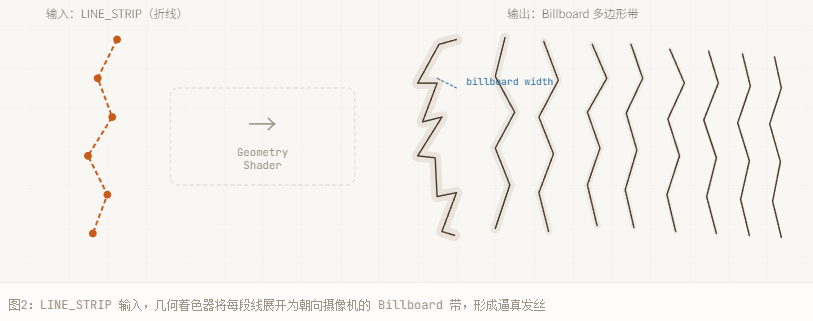

头发渲染是实时图形中最具挑战性的课题之一。 几何着色器可以将**每条折线段（line strip）**扩展为具有厚度的扁平多边形带（billboard strip）， 使头发丝在任意视角下都保持像素级的可见宽度。
头发丝 Billboard 展开着色器
cs
#version 450 core
layout(lines) in; // 每次接收一个线段（2个顶点）
layout(triangle_strip, max_vertices = 4) out;
uniform mat4 u_MVP;
uniform mat4 u_MV; // 模型-视图矩阵（用于视空间计算）
uniform mat4 u_Proj;
uniform float u_HairWidth; // 发丝世界空间宽度
in vec3 v_WorldPos[]; // 来自顶点着色器的世界坐标
in float v_SegT[]; // 段归一化长度（0~1）
out vec2 f_TexCoord;
out float f_Alpha; // 发丝边缘透明度
void main() {
// 在视空间中计算线段方向
vec4 p0_vs = u_MV * vec4(v_WorldPos[0], 1.0);
vec4 p1_vs = u_MV * vec4(v_WorldPos[1], 1.0);
vec3 dir = normalize(p1_vs.xyz - p0_vs.xyz);
// 垂直于线段方向的 "右向量"（始终朝向屏幕，形成 billboard）
vec3 up = vec3(0.0, 0.0, -1.0); // 视空间-Z 轴（朝向摄像机）
vec3 right = normalize(cross(dir, up)) * u_HairWidth * 0.5;
// 输出 4 个顶点形成矩形条带（覆盖线段两端）
// 左下
f_TexCoord = vec2(0.0, v_SegT[0]); f_Alpha = 1.0;
gl_Position = u_Proj * (vec4(p0_vs.xyz - right, 1.0));
EmitVertex();
// 右下
f_TexCoord = vec2(1.0, v_SegT[0]); f_Alpha = 1.0;
gl_Position = u_Proj * (vec4(p0_vs.xyz + right, 1.0));
EmitVertex();
// 左上
f_TexCoord = vec2(0.0, v_SegT[1]); f_Alpha = 1.0;
gl_Position = u_Proj * (vec4(p1_vs.xyz - right, 1.0));
EmitVertex();
// 右上
f_TexCoord = vec2(1.0, v_SegT[1]); f_Alpha = 1.0;
gl_Position = u_Proj * (vec4(p1_vs.xyz + right, 1.0));
EmitVertex();
EndPrimitive();
}修改顶点拓扑结构
几何着色器不仅能生成新图元，还能重新组织现有顶点的连接关系。 以下介绍三种最具代表性的拓扑修改用法：
4.1 法线可视化调试

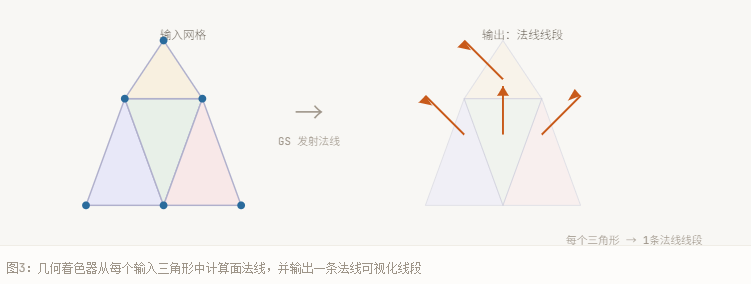

将每个三角形的法线渲染为一条线段，是调试光照问题的利器。 几何着色器可以在三角形重心处发射法线箭头，而无需修改主渲染逻辑。
cs
#version 450 core
layout(triangles) in;
layout(line_strip, max_vertices = 6) out; // 原三角形 + 法线线段
uniform mat4 u_MVP;
uniform float u_NormalLen; // 法线箭头长度
out vec4 f_Color;
void main() {
vec3 p0 = gl_in[0].gl_Position.xyz;
vec3 p1 = gl_in[1].gl_Position.xyz;
vec3 p2 = gl_in[2].gl_Position.xyz;
// 计算三角形面法线
vec3 edge1 = p1 - p0;
vec3 edge2 = p2 - p0;
vec3 normal = normalize(cross(edge1, edge2));
vec3 center = (p0 + p1 + p2) / 3.0; // 三角形重心
// 发射原三角形（蓝色）
f_Color = vec4(0.4, 0.6, 1.0, 1.0);
for (int i = 0; i < 3; i++) {
gl_Position = u_MVP * gl_in[i].gl_Position;
EmitVertex();
}
EndPrimitive();
// 发射法线线段（橙色）
f_Color = vec4(1.0, 0.45, 0.1, 1.0);
gl_Position = u_MVP * vec4(center, 1.0);
EmitVertex();
gl_Position = u_MVP * vec4(center + normal * u_NormalLen, 1.0);
EmitVertex();
EndPrimitive();
}4.2 阴影体（Shadow Volume）生成

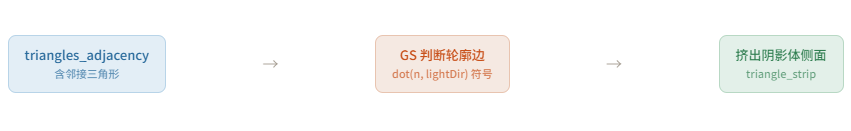

阴影体算法需要在轮廓边 （一边被光照、另一边背光的边）处挤出阴影多边形。 几何着色器可利用 triangles_adjacency 输入，直接访问相邻三角形信息， 在 GPU 上自动检测轮廓边并生成阴影体侧面。
4.3 Cube Map 六面渲染（Layered Rendering）
几何着色器支持 gl_Layer 内置变量------通过在一次 draw call 中将同一图元分发到立方体贴图的六个面， 可实现环境贴图的一趟渲染（One-Pass Cubemap Rendering）， 效率远高于传统的六次 Draw Call 方案。
cs
#version 450 core
layout(triangles) in;
// 一个三角形复制6份，分发到 Cubemap 6个面
layout(triangle_strip, max_vertices = 18) out;
// 6个面的视图-投影矩阵（在 CPU 端预计算）
uniform mat4 u_CubeFaceVP[6];
void main() {
for (int face = 0; face < 6; ++face) {
gl_Layer = face; // 指定写入 Cubemap 第 face 层
for (int v = 0; v < 3; ++v) {
gl_Position = u_CubeFaceVP[face] * gl_in[v].gl_Position;
EmitVertex();
}
EndPrimitive();
}
}性能考量与现代替代方案
几何着色器功能强大，但也有其固有性能缺陷， 尤其在需要大量图元扩展时表现不如预期。理解其局限性有助于选择合适的工具。
| 方案 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 几何着色器 | 无需 CPU 干预，管线内完成 | 串行执行，破坏 GPU 并行度；顶点放大倍数有限（≤256） | 少量扩展 |
| Compute Shader + Indirect Draw | 完全并行；可生成任意数量顶点 | 实现复杂，需多 Pass | 大规模草地 |
| 细分着色器 (Tessellation) | 硬件加速，内置 LOD 控制 | 只适合均匀细分，无法改变拓扑 | 地形、曲面 |
| Mesh Shader (DX12/Vulkan) | 完全替代 GS，性能更优 | 硬件要求高（RTX+/RDNA2+） | 现代引擎首选 |
⚠️ 性能警告： 几何着色器的「顶点放大」本质上是串行的 ------ GPU 无法在不知道前一图元产生多少顶点的情况下开始处理下一个。 对于每帧需要生成数百万草叶的场景， 强烈推荐改用 Compute Shader + DrawArraysIndirect 方案， 性能通常提升 3~5×。
何时选用几何着色器？
-
✓
调试与可视化法线、切线、包围盒、光栅化线框------即时可视，代码简洁。
-
✓
**扩展倍数小的场景（< 10×）**粒子 Billboard、细小爆炸碎片，每个输入图元只产生少量输出。
-
✓
Layered Rendering利用 gl_Layer 一次渲染 Cubemap / Shadow Map Array，减少 DrawCall。
-
✓
Transform Feedback 数据捕获配合 TF 将生成的图元写回缓冲区供后续 Pass 使用。
-
✗
**不适合：大规模图元放大（草地数十万）**此类场景请使用 Compute Shader + Indirect Draw 替代。
总结
几何着色器是 GPU 渲染管线中一个极具创造力的可编程阶段。 它允许开发者在 GPU 上以图元为单位进行动态几何生成、拓扑重构和层路由， 无需 CPU 参与中间数据的处理。
